Укладываем инфракрасный тёплый пол под ламинат. Все тонкости данной работы

Рекомендации по монтажу различных систем теплого пола с ламинатом

Для поддержания заданной температуры в помещении, плавной ее регулировки и экономии электроэнергии или котельного топлива целесообразно в таких системах использования электронных регуляторов температуры. Они обеспечат также зонирование нагрева встроенными в пол термодатчиками.

Наибольшей популярностью пользуются программируемые регуляторы, способные соблюдать суточный, недельный режим нагрева.

А теперь пришло время развеять мифы торговцев радиаторами о вреде теплого пола:

Степень электромагнитного излучения электрического пола не превышает излучение любого домашнего электроприбора

обратите внимание на домашних любимцев, котикам и собакам он очень нравится;

Говорят, что он собирает пыл, ее не больше и не меньше, просто нужно мыть полы;

Дорогое удовольствие, но монтаж традиционного отопления с радиаторами, запорной арматурой, выглядывающими трубами стоит не меньше;

Чтобы его починить надо разобрать весь пол. но современные технологии гарантируют надежную его эксплуатацию не менее 10 лет, к тому времени и ламинат пора менять.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

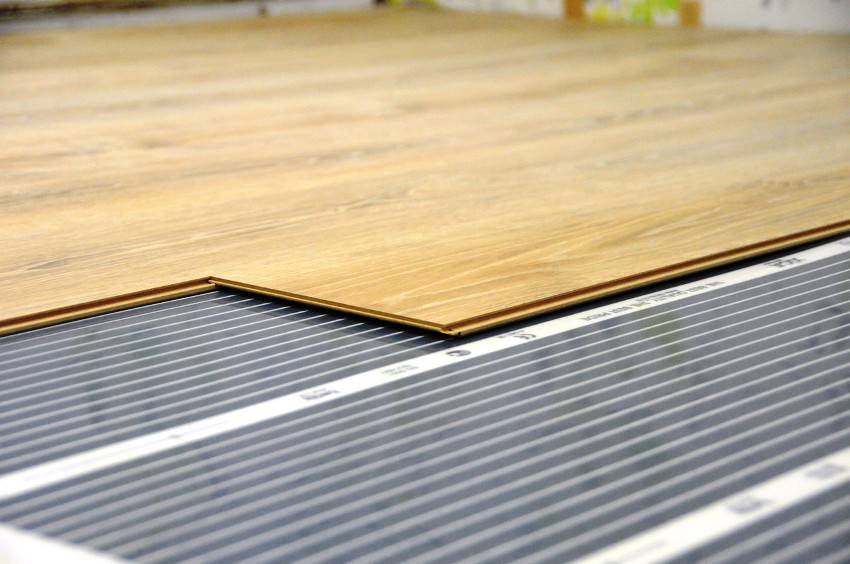

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы

Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

  • В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
  • Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
  • Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
  • Оптимальная мощность работы 160 – 190 Вт.
  • При покупке ламината следует проверить маркировки о совмещении с обогревом.
  • Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
  • Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
  • Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
  • Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
  • Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
  • При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
  • Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

Как устроена инфракрасная пленка

В этой главе мы разберем основные составляющие пленки, чтобы лучше понимать, как с ней правильно работать.

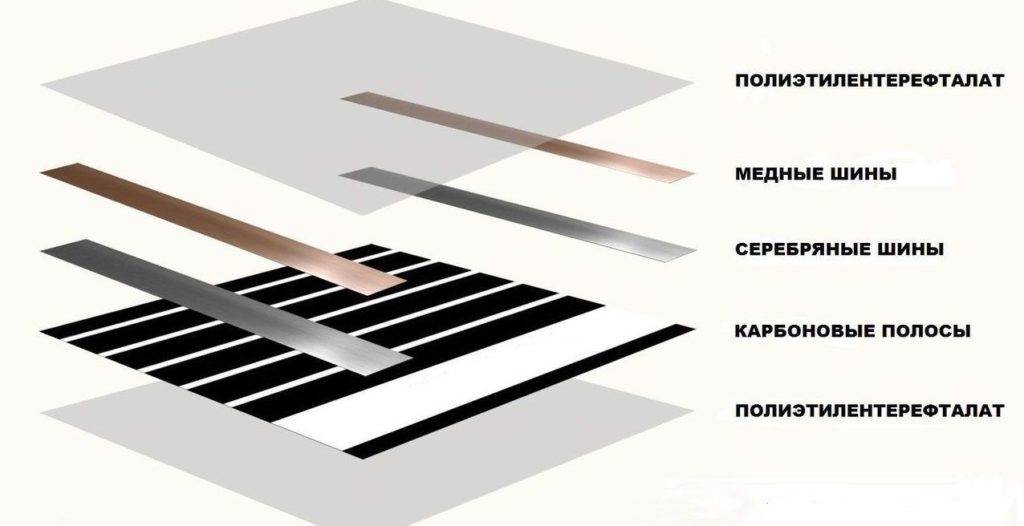

Строение классической инфракрасной пленки

Итак, если разделить пленку на все составляющие, то мы увидим следующее:

С двух сторон содержимое прикрывает прозрачная полиэтилентерефталатная пленка. Чем-то она напоминает пленку для фотоаппарата по своим свойствам в плане гибкости. Материал достаточно тонкий, но при этом прочный, что позволяет защищать «внутренности» от повреждений.
Посередине располагаются карбоновые полосы на подложке или без нее. Именно они и выделяют инфракрасное излучение во время работы системы.
По краям полос проходят металлические шины, соединяющие всю систему в одну цепь. Используется для этих целей медь, которая в более современных системах имеет дополнительное антиискровое серебряное напыление.

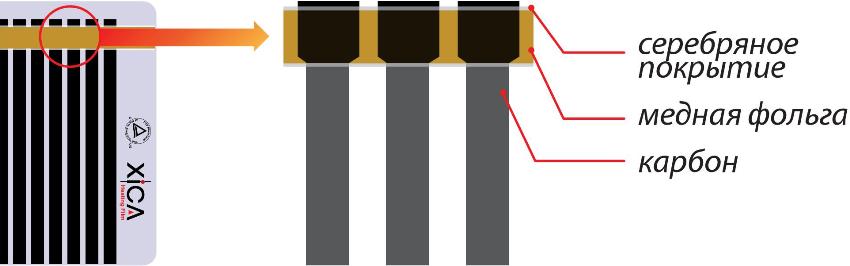

Через медные полосы подается рабочее напряжение

Обратите внимание, что все элементы подключены параллельно. Это говорит о том, что при обрыве цепи по нагревательному элементу, вся система продолжит работать.

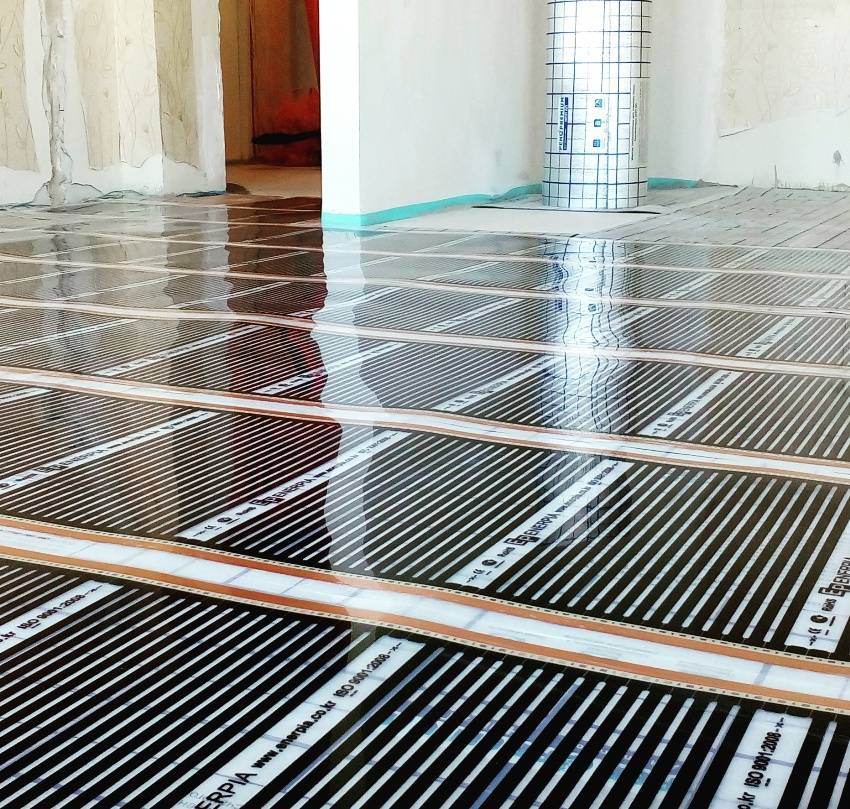

Устройство пленок разных типов

Как видите, все очень просто, и главное надежно. Так как механическое повреждение пленки под ламинатом можно отнести к исключительным ситуациям, при выходе подогрева из строя в первую очередь стоит проверить питающие кабели и систему управления.

Разобрав строение, плавно переходим к рабочим характеристикам.

  1. Ширина материала стандартизирована и составляет либо 50, либо 100 см.
  2. Поставляется он рулонами, что позволяет подгонять длину под помещения любых размеров.
  3. Допускается подгонка длины – полотно можно резать каждые 257 мм. Места, в которых пленку можно разделить помечены соответствующим образом. Укорачивать ее произвольно не допускается.
  4. Разные модели имеют отличающуюся мощность на 1 квадратный метр. Обычно это либо 150, либо 220 Вт. Можно найти и мощные модели на 440 Вт, но это редкость. Знать этот параметр крайне необходимо, чтобы правильно рассчитать нагрузку на питающую сеть, правильно подобрать сечение проводов.

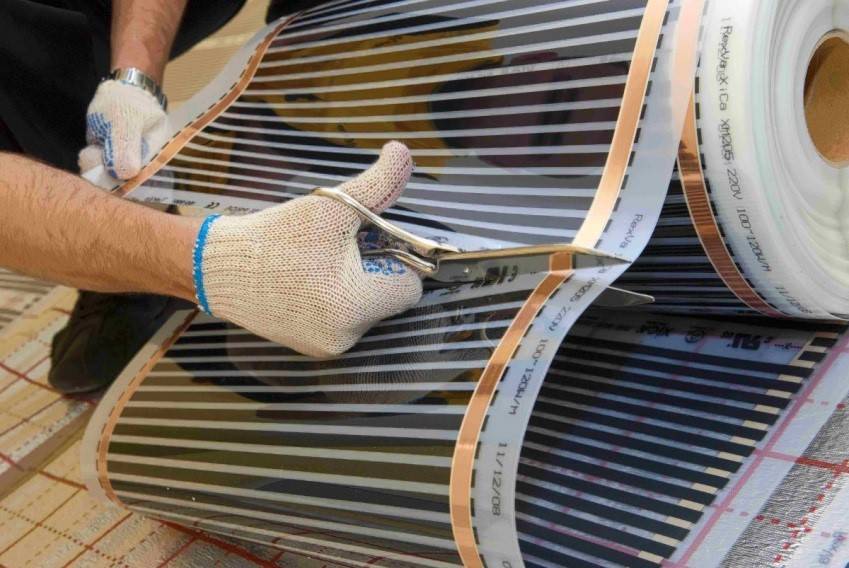

Пленку при необходимости можно укорачивать

Что еще входит в комплект, помимо пленки?

Таблица 1. Комплектация.

Деталь, фотоОписание
ТермодатчикДатчик температуры, как и пленка, устанавливается в небольшое углубление под ламинатом. Не сложно догадаться, что нужен он для измерения фактической температуры нагрева поверхности.
Набор проводовДва разноцветных провода, которыми мы будем соединять полосы пленки друг с другом и с прочими устройствами, входящими в состав системы.
КлеммыМеталлические клеммы, которыми обжимаются медные полосы пленки. С другой стороны в них зажимаются провода – позволяют оперативно и качество запитать теплый инфракрасный пол. В бумажных конвертах находится специальная битумная изоляция для клемм, имеющая клейкую основу.
ИзолентаВ некоторых моделях дополнительно прилагается широкая изоляционная лента. Она используется в системах с продольным расположением карбоновых полос, когда при укорачивании пленки мы их перерезаем. То есть необходимо заизолировать полностью край пленки.Интересно знать! Такую пленку можно резать практически с любым шагом.
ТерморегуляторПоследний элемент – это терморегулятор. С его помощью мы будем иметь возможность управлять нагревом нашего пола. Может иметь разное исполнение, но суть от этого не меняется – мы включаем/выключаем систему и меняем ее текущую мощность.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Рекомендации и возможные ошибки по укладке

Чтобы добиться комфортных температур, инфракрасная пленка должна закрывать порядка 40–60% пола в комнате. Полностью всю ее площадь укрывать пленочной системой нет необходимости. Более того это противопоказано. Так под мебелью будут образовываться участки локального перегрева, что недопустимо.

Ламинат поверх термопленки укладывать можно сразу после завершения ее укладки. При этом ламинированное покрытие монтировать следует только замковым соединением. Использовать клей здесь нельзя. При выборе финиша лучше всего ориентироваться на класс износостойкости ламината от «33» и выше. Дешевый аналог с «31» или «32» брать не стоит.

Укладка ламината

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
