Установка дымохода в бане

Особенности

Работы по обустройству дымохода нельзя начинать без знания особенностей конструкции. Например, каждый производитель банной печи рекомендует собственный диаметр и высоту дымохода. Технические показатели требуют максимального соблюдения определенных требований. Работа устройства не будет лучше, если тяга окажется сильнее требуемых норм.

При сильной тяге горячие газы не успеют обогреть печь, они улетучатся в трубу. При недостаточной тяге в топочной будет присутствовать мало кислорода. Помещение окажется задымленным, что приведет к некомфортному нахождению человека в бане и возможности отравления угарным газом.

Воздух в дымоходе перемещается снизу вверх. Для проверки правильности направления движения применяют свечу или зажженный лист бумаги, которые нужно поднести к топочной. Огонь должен втянуться внутрь. При неправильном устройстве дымохода часто возникает обратная тяга. Основное последствие данного явления – неприятный запах дыма и гари внутри помещений. Дым и гарь плохо влияют на здоровье людей, покрытия стен, потолка и мебели помещения.

Идеальный дымоход должен быть строго горизонтальным. Однако не всегда сооружение такой конструкции возможно. Если дымоходу требуется изменение направления, применяют так называемые колена. Современные производители предлагают огромный выбор устройств, отличающиеся соотношением углов и поворотов. Наличие колен в дымоходе осложняют его чистку. Поэтому рекомендуется при возможности обустройства горизонтальной конструкции использовать именно этот вариант.

Еще одной особенностью банного дымохода является возможность установки конструкции внутри и снаружи постройки. У каждого варианта есть свои достоинства и недостатки. Считается, что внешний дымоход менее пожароопасный в сравнении с внутренней конструкцией. Его проще установить, закрепить и осуществлять последующие чистки. Главный недостаток внешнего дымохода – большие тепловые потери.

Если дымоход внутренний, понятие теплопотери автоматически исключается. Однако монтаж данной конструкции более сложен. Кроме того, такая конструкция не совсем пожаробезопасная. Меньше недостатков у внешнего и внутреннего дымохода будет, если использовать в работе современные материалы. Особенности используемого сырья и элементов должны соответствовать особенностям бани. Необходим учет температуры в помещении, санитарных норм, строения самой бани (предпочтительно наличие деревянных материалов).

Дымоход двустенный, или сендвич, из нержавеющей стали

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам

Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий

Дымоход сендвич

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм»

Рекомендуемая плотность наполнителя – 120 кг/м3.  Толщина изоляции не менее 40 мм.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Таблица. Элементы дымохода сендвич

ЭлементОписание
Переходник на сендвичСендвич дымоходы никогда не устанавливают непосредственно на выходной патрубок печи. Всегда от этого патрубка должна идти одностенная стальная труба, к которой через переходник подключается двухстенный утепленный дымоход. Может быть использован как переходник от одностенного теплообменника или экономайзера на сендвич. Диаметр переходника выбирается в соответствии с диаметрами труб дымохода
Дымоход двустенный

Дымоход двустенный, сборка «по воде»

Основной элемент для отвода продуктов сгорания. Может быть собран «по дыму» или «по воде», то есть «по конденсату», для этого заранее приобретаются трубы нужной длины и с соответствующей конструкцией гофрированных раструбов. Трубы прямые, герметичные, между стенками находится прессованный утеплитель. Сборка производится аналогично одностенным дымоходам, т.е. с применением герметика, хомутов и кронштейнов
Колено, 90 градусов, сендвич «по воде»Переходник аналогичной с одностенным коленом конструкции, но отличается наличием утеплительного изолирующего слоя. Диаметр и тип колена выбирается по типу сборки дымохода («дым» или «вода»)
Колено, 135 градусов, сендвич «по воде»Аналогично предыдущему
Тройник-сэндвич 90 градусов

Тройник-сэндвич 135 градусов

Назначение аналогично тройникам одностенным
Заглушка с отверстиемЗаглушка устанавливается в нижней части тройника. Выполняет функцию защиты утеплителя, сбора конденсата, сажи и мусора. Монтаж производится без герметика, чтобы при необходимости заглушку можно было снять, удалить конденсат и сажу, после чего вернуть элемент на место. Диаметр заглушки выбирается исходя из наружного диаметра тройника
Заглушка с конденсатоотводом двустеннаяДля визуального инспектирования и обслуживания дымохода, сбора и отведения конденсата
КонусМонтируется на сендвич-дымоход, защищает слой теплоизоляции. Может использоваться как завершающий элемент дымохода или как переходник между сендвич-дымоходом в одностенный
ЗонтСлужит окончанием трубы. Защищает от осадков, ветра, усиливает тягу, если дует боковой ветер.
Площадка монтажная

Кронштейны для крепления монтажной площадки дымохода к стене

Для внешних дымоходов. Крепится к консоли (кронштейнам). Выдерживает вес пяти метров сендвич-дымохода. Если планируется монтаж дымохода большей длины, то рекомендуется установить две монтажные площадки на расстоянии 4 метра между элементами
Опорно-стеновой кронштейнЭлементы фиксации внутреннего дымохода. Устанавливаются с интервалом 2 метра, крепятся к стенам бани
ХомутДля скрепления стыков соседних элементов. Запрещается делать стыки дымохода внутри потолочных перекрытий

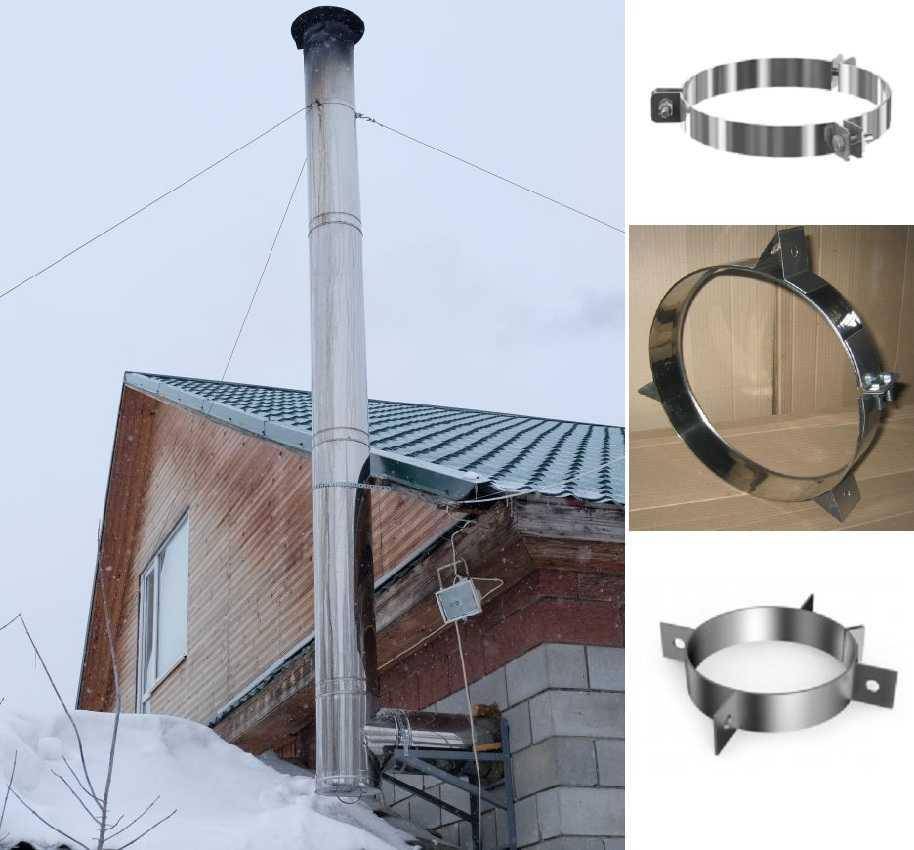

Хомут растяжкиДля фиксации трубы дымохода, если он выше кровли на 1,2 м

Крепление растяжек к дымоходу сэндвич

Последовательность монтажа дымохода

На последующем этапе уже приступают к сборке дымохода.

Нужно быть очень внимательным и придерживаться следующих правил:

  1. Процесс сборки начинается с печного выхода. Чтобы парное помещение прогревалось значительно быстрее, специалисты советуют в первую очередь монтировать обычную трубу, а к установке сэндвич трубы приступать за 250-300 мм до потолка.
  2. Нужно стыковку труб проводить так, чтобы в пространстве между потолком и крышей не было швов. Если на этот нюанс не обращать внимания, то в случае повреждения стыка в таком месте, его будет очень сложно обнаружить.
  3. Производить сборку сэндвич трубы желательно «по дыму». Метод «по конденсату» подходит лишь для дымоходов, которые используются в условиях малых температур.
  4. Стыки труб заделываются монтажным герметиком и скрепляются хомутами.
  5. Выводимая наружу труба должна соответствовать рассчитываемому размеру (детальнее: «Какие размеры сэндвич трубы лучше использовать для дымохода»). Расхождение с чертежом хотя бы на пару сантиметров станет причиной ухудшения тяги.
  6. На крыше нужно обязательно вмонтировать фартук, который будет служить защитой от попадания внутрь строения различного рода осадков.

Теперь мы знаем, как правильно установить сэндвич трубу в бане. Благодаря своей малой массе и особой конструкции, монтаж дымохода осуществить довольно просто. Разобравшись в ряде простых правил, весь перечень работ легко выполнить и своими руками, главное, закупить все необходимые материалы и инструмент.

Виды дымоходов для бани

Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:

  • Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.
  • Внешний. Устройство внешнего дымохода отличается от внутреннего тем, что эта технология предполагает проход трубы для удаления продуктов горения через стену. Во время прокладки канала дымоудаления встречается только одно препятствие, поэтому этот способ больше подходит для монтажа своими руками. Кроме того, проход трубы через стену оборудовать легче, так как он располагается вертикально и протечки через него маловероятны. Чтобы избежать больших энергопотерь, часть трубы, проходящую по улице, утепляют с помощью термостойкого материала.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

  • теплоизол;
  • фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, ммДопустимая температура, °С
2–5-30 — +100
5–10-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

  1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
  2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

  1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
  2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
  3. Далее на саморез нужно надеть шайбу и кусок асбеста.
  4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

  1. На дно наносится слой глины 20 мм.
  2. Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

Соорудить дымоход для бани несложно, однако важно соблюдать инструкции по установке и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов банной постройки

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Флешка — уплотнитель кровельного прохода

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Устройство и монтаж сэндвич-дымохода для дровяной печи

Изготовленная по новым технологиям дымоходная система имеет многослойную конструкцию. Ее тело состоит из двух труб разного диаметра, которые вставлены друг в друга. Между ними размещается теплоизоляционная прокладка в виде базальтового волокна или минеральной ваты. Эти материалы устойчивы к открытому пламени, высоким температурам и невосприимчивы к химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Установка сэндвич-дымохода

Обеспечить безопасность прохождения конструкции сквозь поверхности можно только при соблюдении всех правил и особенностей ее монтажа.

Этапы работ по установке сэндвич-трубы:

  1. Для выхода дымоходной системы в потолке и крыше необходимо проделать отверстия равные диаметру трубы полюс десять сантиметров.
  2. Изоляция металлического изделия производится с помощью стекловаты или минеральной ваты. Выбранным материалом аккуратно закрывается место входа дымохода в потолок.
  3. Если между полом чердака и крышей расстояние более полутора метров, то на чердачном этаже необходимо установить разгрузочный узел. Он состоит из установочных элементов и металлических уголков, которые крепятся к ногам стропильной системы. Разгрузочный узел воспринимает на себя нагрузки выходящей из потолка трубы и будет препятствовать боковым колебаниям.
  4. На выходной патрубок дровяной печи устанавливается стартовый сэндвич. Необходимо проследить, чтобы внутренняя труба на выходе печи входила в патрубок, а не располагалась сверху него.
  5. Вставленные друг в друга отрезки труб, места изгибов и переходов дополнительно фиксируются хомутами.
  6. Для придания конструкции устойчивости и закрытия выходного отверстия в потолке в месте прохода трубы сквозь поверхность устанавливается потолочная разделка. К ней приваривается проходник в виде трубы немного большего диаметра, чем диаметр сэндвич-трубы. Под потолочную разделку подкладывается минеральная вата, и конструкция плотно притягивается к потолку гвоздями или саморезами.
  7. В кровельном покрытии и обрешетке делаются отверстия для выхода дымохода, которые герметизируют с помощью проходника крыши. Места стыков промазываются специальным герметиком.
  8. Выход трубы должен быть на полметра выше уровня покрытия крыши. В верхней части сэндвич-дымохода устанавливается грибок.

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода+120°С
Минимальная скорость движения газовНе менее 2 м/с
Рекомендуемая высота дымохода5 метров
Количество сгораемого топлива в одной закладке топки10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Технология монтажа сэндвич-дымохода

Отличительной чертой от других видов служит двухслойность трубы-сэндвича. Не считаются дорогим расходным материалом для установки. Достаточно быстрый способ монтажа. За 1 день можно установить данную конструкцию, понадобятся комплектующие элементы.

Детали трубы предполагают элементы из нержавеющей стали 0,5-1 мм. Обернута утеплителем из негорючего материала. Сверху имеет защитный пласт из кожухи, дополнительный слой для удерживания тепа и повреждения трубы от плохой погоды. Если труба находится снаружи, то не удастся избежать неприятного момента, как порча металла конструкции.

Монтаж сэндвич-дымохода в бане отклоняется от стандартных способов. Причиной служит разная проводимость температуры на стадии выхода горения.

Основные правила монтажа:

  1. Соблюдения правил пожарной безопасности при установке. Правильная прокладка сэндвич-дымохода послужит залогом успеха и обезопасит от возгорания.
  2. Отверстие выхода из крыши не должно находится под действием ветра.
  3. Следить за высотой дымохода от горелки, должна составлять до 6м.
  4. Диаметр сопоставить с размерами сечения, не допуская отклонения от выхода котла.
  5. Длина части соединения с генератором, отводящим тепло с основным стволом до 3м.
  6. Поворот трубопровода на 90 градусов должен составлять не более трех.
  7. Прямой трубопровод огибая составные конструкции отклоняется в 1мм, а угол поворота 45 градусов у сэндвич-дымохода.
  8. Внизу конструкции будет правильное расположение конденсатора для накопления топлива.

Виды дымоходов и способы монтажа оставляют широкий выбор для оснащения своими руками места, где проводятся водные процедуры.

Соблюдая правила, руководствуясь чертежами, советами знатоков, значительно сэкономить время и деньги. Но не забывать соблюдать пожарные правила безопасности, не нанесите урон.

Читайте так же:

Способ установки

Установка проводится с внешней и внутренней стороны. Ряд преимуществ и недостатков есть у каждого способа установки, но выбор зависит от желаемого результата. Список плюсов и минусов поможет определиться в выборе.

Через стену

Конструкция дымохода полностью монтируется через стену, и заступает над баней, но в самой бане не занимает место.

  • экономит место в бане;
  • снижает риск появления пожара;
  • не принесет ожогов, за счет отсутствия в парной;
  • проста в установке, не нужно проводить сквозь крышу.

Недостатки:

четкость в монтаже, важно не отклоняться от размеров, соизмерить проем в стене и трубе. не предохраняет от расхода тепла, пары отходят моментально на выход; дымоход имеет достаточный нагрев; высокий ценник по сравнению с установкой трубы через крышу

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

  • по материалу изготовления;
  • по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

По своему размещению дымоходы бывают:

  • внутренними;
  • внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

Кладка кирпича по периметру банной печи

Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

Облицовка металлической печи кирпичом

Кладка кирпича по периметру банной печи

Цены на шамотный кирпич

шамотный кирпич

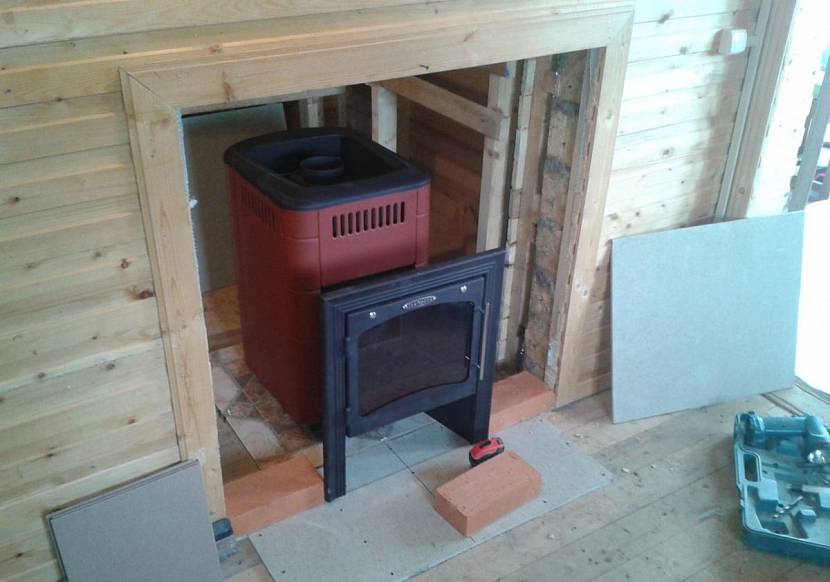

Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

Подготовка к установке

Торопиться с установкой нового агрегата на место не стоит. Перед тем, как поставить печку в бане, её нужно хорошо протопить на открытом воздухе, загрузив каменку. Делается это по двум причинам.

Во-первых, краска, которой покрывают металлический корпус, окончательно схватывается только при высокой температуре. При этом она частично выгорает с выделением неприятного запаха.

Во-вторых, камни для бани часто содержат в своём составе сульфиды, распадающиеся при высокой температуре на окислы серы. В свою очередь, при соединении с водой превращаются в кислоты. Пары серной кислоты не просто неприятно пахнут – они очень опасны для здоровья. Но сульфиды довольно легко выгорают, поэтому и желательно протапливать печь на улице до полного исчезновения запаха серы.


Так выглядит камень с вкраплениями сульфидов

Если стоит задача, как установить печь в бане с топкой из предбанника своими руками, то при наличии перегородки между ним и парным отделением часть её придётся вырезать. Если перегородки нет, лучше сразу возвести её из негорючего материала, например, из красного кирпича. Или выложить кладку до нужной высоты, а продолжить брусом.

Размеры проёма в горючей перегородке под топливник тоже берутся не «с потолка», а определяются в зависимости от мощности теплового агрегата. С печами заводского изготовления все просто: эти параметры указываются в паспорте на изделие. Уменьшать их нельзя, а увеличивать – сколько угодно.

Мощность самодельной печки определить затруднительно. В таких случаях проем делают таким, чтобы от топки до деревянной стены оставалось 25-35 см при условии её защиты по контуру теплоизоляционным материалом: полосой асбестового картона, базальтовой ваты и т.п. Если такая защита не предусмотрена, это расстояние увеличивают до 40-50 см.


Вырезанный в перегородке проем под выносную топку

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.
