Экран для банной печи из нержавейки

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

  • для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм – не меньше, чем 13 см;
  • для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм – не меньше, чем 320 мм;
  • для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 700 мм;
  • для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 1000 мм.

    Пожаробезопасные расстоянния

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

  • при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича – не меньше, чем 250 мм,
  • при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
  • при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича – не меньше, чем 1 м.
  • при незащищенном потолке и нетеплоизолированном перекрытии – не меньше, чем 1,2 м.

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Где в бане поставить печку?

Расположение печи зависит от многих факторов, в частности, от ее типа, а также от расположения топки (в том же или в соседнем помещении). Помимо этого имеет значение пожарная безопасность – до всего горючего должно быть не менее полуметра.

Итак, те, кто решился ставить кирпичную печь, делают под нее фундамент, поэтому место определено уже на стадии эскиза. А вот с металлической печью, бывают, тянут до последнего, не зная, какую модель купить. Поэтому случается, что и стены уже готовые приходится резать, и другую лишнюю работу делать.

ВАЖНО! От расположения печи зависит расположение приточной вентиляции, поэтому думать лучше все-таки заранее.

Помимо вентиляции стоит подумать и о пожарной безопасности, особенно в бане с горючими стенами. Часто с целью ее обеспечения часть стены делается из кирпича. Что снова говорит о необходимости планирования.

Расположение печи в бане с отдельной парной

Вариантов может быть два:

  • либо печь вместе с топкой целиком находится в парилке, а значит, отапливает только ее;
  • либо топка выносится в соседнее помещение, что позволяет частично обогревать и его тоже.

Расположение печи в бане с отдельной парной: вариант с топкой из комнаты отдыха. Схема из статьи про вытяжку

В первом случае в холодное время года придется думать о том, как и чем обогревать соседние помещения, во втором – та же проблема остается только частично.

Печь в бане с моечной и парилкой

Здесь тоже можно найти несколько вариантов решения. Топку можно выносить не в комнату отдыха или предбанник, а в моечную. Но это проблематично с точки зрения хранения дров. Поэтому есть другие варианты.

Печь в бане с моечной и парилкой

Можно вообще не выводить печь, лишь установить наверху бак для воды, который будет через стену соединяться с «самоваром» на дымоходной трубе в парной. «Самовар» – это теплообменник (!печи с теплообменником рассмотрены здесь), который можно найти в продаже, с его помощью греется вода для моечной, а уже от бака идет тепло, достаточное для поддержания нормальной температуры в 30-32 градуса в моечной.

В некоторых случаях проблему решают дополнительные источники тепла – теплый пол или вторая печь.

Видео

В следующем ролике показано разъяснение показанной выше схемы:

Всегда ли нужен фундамент под печь?

Выше мы уже говорили, что нет, он нужен не всегда. Необходимость в нем возникает только тогда, когда вес печи для бани со всем сопутствующим (от бака с водой до всех кирпичей, которыми выложен пол, печка и дымоход) превышает 700 кг. Если суммарный вес ниже, можно вместо фундамента просто выложить основание кирпичами, поверх положить асбест 12 мм, а на него – стальной лист любой толщины (от 1 мм). Подробно тема рассмотрена здесь.

ВАЖНО! Отдельный фундамент для кирпичной печи делается для того, чтобы у него была своя усадка, не связанная с усадкой дома.

Такой фундамент делается основательно, заглубляется до несущего слоя. Если же печка весит больше 700 кг, но ненамного, то можно сделать мелкозаглубленный фундамент.

Обычно фундамент для печи не доводят до высоты чернового пола, потому что потом кладутся кирпичи, и высота сравнивается. Площадь печного фундамента должна быть больше площади основания печки на 15-20 см с каждой стороны.

В ролике ниже наглядно демонстрируется процесс самостоятельной заливки фундамента под баню. Видео темновато, но представление о процессе дает.

Как сделать защитный экран для банной печи своими руками?

Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.

Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

  • Ширину;
  • Высоту;
  • Длину.

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

  1. Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
  2. После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
  3. После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

  1. Подготовьте весь необходимый материал и расходники;
  2. Разместите изоляционный материал равномерным слоем на листе металла;
  3. Сверху накладывается второй слой металла;
  4. Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
  5. Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
  6. Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.

Установка печи в парной

Монтаж покупной печки всегда подробно описан в прилагающейся к ней инструкции. Если же печь кирпичная, то ставится печником. Остаются самодельные варианты.

Тяжелые печи ставятся на фундамент, а легкие – только на кирпичное или другое жаропрочное основание.

Как защитить стену от перегрева в случае, если топка в смежном помещении, мы уже рассказали. Если же топка находится в парилке, нужно позаботиться о хорошей вентиляции помещения, потому что иначе будет быстро выгорать кислород.

Стены, пол и потолок защищаются огнеупорами. После установки печи на подготовленное основание, нужно еще подготовить систему для нагрева воды и поставить дымоход. Последний нуждается в особом внимании, потому что он тоже представляет пожарную опасность.

Короб для прохода дымохода через потолок для установки печи в парной

Дымоход следует обвернуть теплоизоляционным материалом (базальтовым картоном, например) от точки выхода через потолок парилки и до оголовка крыши. На выходе через потолок дымоход проходит через металлический ящик для теплоизолятора, а на выходе из крыши (если крыша утепленная) – через еще один слой теплоизолятора, скрепленный с трубой жаропрочным герметиком или (если кровля холодная) – через специальную герметичную проходку.

Особенности установки печи на деревянный пол

Так тоже делают, если суммарный вес печи со всеми экранами и дымоходами будет меньше 700 кг. Однако если ваша печка имеет опору на 4 ножки, то они будут давить на основание в точках опоры сильнее, чем та же печка без ножек. Следовательно, нужно распределить нагрузку, поставив печь на твердое основание между нею и полом.

ВАЖНО! Еще одним условием установки печи на деревянный пол будет толстая половая доска и прочные лаги под полом.

Можно постелить на пол лист огнеупора – асбестовый или базальтовый картон, при этом толщина листа 12 мм. Поверх него – металлический лист. Как они должны выступать за пределы печи мы уже писали.

Вместо металла можно положить кирпич, керамику или натуральный камень.

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран – схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи – фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал – толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

  • листа металла, закрепленного сверху слоя теплоизолирующего материала;
  • двух рядов уложенных на деревянный пол кирпичей;
  • плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия – специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 – 40 см.

Доставка по Москве

Если вы делаете заказ в нашем магазине, то скорее всего речь пойдет о доставке габаритного, тяжелого и хрупкого товара. Поэтому мы с одной стороны предъявляем высокие требования к перевозке товара, с другой стараемся удержать цену на доставку на уровне ниже рыночного. Т.е. если вы заказываете доставку нашим транспортом, то в подавляющем большинстве случаев вам это обойдется дешевле, чем заказ машины на стороне и даже самостоятельного приезда за заказом на пункт самовывоза.

Стоимость доставки товара

Бесплатная доставка в пределах МКАД заказов с комплектом дымохода или стоимостью от 40000, кроме акционных.

Внутри МКАДЗа МКАДдля заказов от 200кг, либо высоой от 2 м.
990 Р990 + 40 Р/кмДоговорная

Водитель, осуществляющий доставку может оказать помощь в выгрузке товара из автомобиля на землю, в пределах 5 метров. При нагрузке на водителя не более 50 кг. Стоимость услуги — 300 рублей.

Доставка осуществляется по рабочим дням и в выходные. Узнать время доставки заказа Вы можете по телефону: 8 (495) 926-26-22, 8 (800) 555-33-97

Особенности установки кирпичного экрана самостоятельно

Такая защита для металлической печки устраивается с соблюдением определенных требований, обеспечивающих эффективность конструкции.

Выбор материала

Для обустройства кладки рекомендуется использовать полнотелый материал, не имеющий пустотных участков. Потребность в кирпиче определяется с учетом размеров печи и дополнительной площади вокруг. Следует также учесть основание под печь, на которое уйдет от одного до двух полноценных рядов кирпича. Если планируется обкладка печи сверху и выведение дымохода, это тоже учитывается в расчетах. И последнее – определитесь с тем, как будете вести кладку – в полкирпича или в четверть. Остается произвести несложные математические вычисления и прибавить резервный запас в пять – десять процентов.

Чтобы кладка получилась качественной, необходимо подобрать правильный раствор. Чаще всего используют готовые кладочные смеси для обустройства печей, которые приобретаются в строительных магазинах. В них предусмотрены все нужные компоненты, позволяющие сохранять целостность кладки при сильном нагревании. Есть второй вариант – раствор на основе глины.

Кладочная смесь для обустройства печей

Кроме этого, потребуются лист жаропрочного и гидроизолирующего материала, который будет уложен под основание. Как правило, в этих целях используется обычный рубероид.

Если вы планируете устроить верхний свод, заготовьте металлические уголки для перемычек, по которым будет вестись кладка.

Подготовка и усиление фундамента

Предварительно готовится основание, которое должно быть достаточно жестким и негорючим. На поверхности бетонной стяжки расстилается рубероид, в один или в два ряда выкладывается основа, которой предоставляется время для полного высыхания.

Если пол деревянный, придется разобрать часть досок, чтобы устроить фундамент. В этом случае вынимается часть грунта, устраивается подушка из песка и щебня, устанавливается опалубка и заливается бетонная стяжка по арматурному каркасу.

Этапы устройства кирпичного экрана

Алгоритм действий следующий:

  1. готовится емкость для воды, в которой будем минут на тридцать замачивать кирпичи;
  2. выполняем разметку, используя прочную нить или леску. По такой линии будем вести кладку;
  3. замешиваем необходимое количество растворной смеси;
  4. укрываем каменку полиэтиленом, чтобы сохранить ее чистоту;
  5. вести ряд начинаем с углового участка, проверяем ровность укладки каждого камня, подравниваем их, удаляем излишки раствора. Необходимо следить за тем, чтобы шовные участки получались одинаковыми – в пределах 7 мм;
  6. второй ряд ведем с той же точки, что и первый, но начинаем его с половинки кирпича;
  7. ведя третий ряд, не забываем оставлять в нем пару отверстий для циркуляции воздуха;
  8. следующие пять рядов выводятся сплошными;
  9. работая возле топочной двери и зольника, необходимо смотреть, чтобы кирпичи в дальнейшем не создавали помех для открытия дверок;
  10. в верхних рядах снова оставляем пару отверстий;
  11. чтоб придать экрану привлекательность, выполняем расшивку.

Кирпич или металл: выбираем материал для защиты

Традиционно выделяют две основных разновидностей печных экранов – 1) из кирпича, 2) из металла. Рассмотрим подробнее особенности каждого.

Кирпичные

Кирпичные экраны – наиболее распространенный вариант для металлической печи в бане. Такая защита может быть сделана двумя способами.

  1. Во-первых, это может быть перегородка-преграда между металлическим сооружением и стенами помещения, а также между корпусом и парилкой, где моются люди. Такая перегородка защитит от ИК-излучения и не даст деревянным стенам медленно тлеть, создавая пожароопасную ситуацию.
  2. Во-вторых, экран может полностью обрамлять всю печь стеной из кирпича. То есть внешне печь будет выглядеть как кирпичная, а не металлическая.

Светоотражающие металлические

Светоотражающие системы из нержавейки также нередко встречаются в банях. Но стоит понимать, что для отражения ИК-лучей металл должен быть отполирован идеально.

Металлические светоотражающие системы, как правило, монтируют на задних стенах непосредственно возле печи. Их задача сводится к защите стен от интенсивного нагрева, а также в перенаправлении тепла внутрь парилки. Другими словами, это помогает поддерживать в бане нужную температуру и в то же время сократить расходы на топливо.

Стоит принять во внимание, что такой экран сильно нагревается, а значит, при соприкосновении с деревом, может привести к воспламенению. Поэтому рекомендуется обязательно защитить конструкцию с обратной стороны термостойкими материалами или предусмотреть хотя бы небольшую воздушную прослойку

В продаже встречаются и металлические системы с матовой поверхностью. Они стоят дешевле, но и эффективность от них гораздо меньше. Причем некоторые профессиональные печники утверждают полную бесполезность этих конструкций.

Обратите внимание на то, что многие современные заводские металлические каменки выпускаются с собственной защитной обшивкой, которая практически сводит к минимуму ИК-излучение. В этом случае монтировать дополнительную перегородку нет смысла

Также не нужно сооружать ее и для кирпичных печных конструкций.

Установка печи в парной

Монтаж покупной печки всегда подробно описан в прилагающейся к ней инструкции. Если же печь кирпичная, то ставится печником. Остаются самодельные варианты.

Тяжелые печи ставятся на фундамент, а легкие – только на кирпичное или другое жаропрочное основание.

Как защитить стену от перегрева в случае, если топка в смежном помещении, мы уже рассказали. Если же топка находится в парилке, нужно позаботиться о хорошей вентиляции помещения, потому что иначе будет быстро выгорать кислород.

Стены, пол и потолок защищаются огнеупорами. После установки печи на подготовленное основание, нужно еще подготовить систему для нагрева воды и поставить дымоход. Последний нуждается в особом внимании, потому что он тоже представляет пожарную опасность.

Короб для прохода дымохода через потолок для установки печи в парной

Дымоход следует обвернуть теплоизоляционным материалом (базальтовым картоном, например) от точки выхода через потолок парилки и до оголовка крыши. На выходе через потолок дымоход проходит через металлический ящик для теплоизолятора, а на выходе из крыши (если крыша утепленная) – через еще один слой теплоизолятора, скрепленный с трубой жаропрочным герметиком или (если кровля холодная) – через специальную герметичную проходку.

Особенности установки печи на деревянный пол

Так тоже делают, если суммарный вес печи со всеми экранами и дымоходами будет меньше 700 кг. Однако если ваша печка имеет опору на 4 ножки, то они будут давить на основание в точках опоры сильнее, чем та же печка без ножек. Следовательно, нужно распределить нагрузку, поставив печь на твердое основание между нею и полом.

ВАЖНО! Еще одним условием установки печи на деревянный пол будет толстая половая доска и прочные лаги под полом. Можно постелить на пол лист огнеупора – асбестовый или базальтовый картон, при этом толщина листа 12 мм

Поверх него – металлический лист. Как они должны выступать за пределы печи мы уже писали

Можно постелить на пол лист огнеупора – асбестовый или базальтовый картон, при этом толщина листа 12 мм. Поверх него – металлический лист. Как они должны выступать за пределы печи мы уже писали.

Вместо металла можно положить кирпич, керамику или натуральный камень.

Требования по пожаробезопасности

Печку в бане и сауне необходимо устанавливать в соответствии с существующими правилами пожарной безопасности. Упомянутые требования предусматривают пожароизоляцию печки путём соблюдения минимальных расстояний до стен и других предметов в помещении. Такие требования влияют на проект помещения бани и сауны, вызывая неудобства в его планировке.

Кроме функций термозащиты и пожарной безопасности экран для печи выполняет ещё одну полезную функцию.Он ускоряет процесс нагрева каменки, сокращая время подготовки помещения. необходимое для начала банной процедуры. Так как главным носителем тепла в бане является пар, его, при наличии экрана для печи, можно получить существенно раньше, чем без такового.

Виды конструкций

Для начала необходимо сказать о том, что существует два типа подобных конструкций, которые имеют схожее назначение и при этом могут выполнять разные дополнительные функции. Современные защитные экраны для банных печей довольно часто объединяют в себе несколько различных материалов и изготавливаются в соответствии с конструкцией печи.

Учитывая данные особенности мастера, стараются совместить все свойства подобных изделий, чтобы достигнуть максимальных результатов.

Полная обшивка кирпичом позволит реализовать изоляцию по всему периметру устройства

Кирпичные стены и отделка

  • Очень часто создавая печи своими руками, мастера прибегают к созданию экранов из кирпича.
  • Обычно это перегородка, которая отделяет металлическое изделие от стен. Она препятствует распространению инфракрасного излучения на деревянные поверхности и защищает их от высокой температуры, которая может привести к возгоранию.
  • Также инструкция по монтажу советует устанавливать подобные сооружения между банными печками из металла и местом, где будут находиться люди. Так интенсивное излучение будет нагревать перегородку, которая будет играть роль дополнительной каменки. Однако стоит помнить, что при использовании простой стены следует оставлять небольшое воздушное пространство.

Простейшая кирпичная перегородка может стать отличным экраном

  • Некоторые мастера предлагают сразу обрамить всю банную печь стеной из кирпича или камня, чтобы она могла выполнять одновременно обе задачи.  Так конструкция будет защищать стены помещения и не даст интенсивному излучению попадать наружу.
  • Стоит отметить, что экран для печи бань можно не использовать, если конструкция уже имеет собственную обшивку. Это относится и к кирпичным печам, которые фактически сами представляют топку с термозащитой.
  • Для изготовления таких конструкций подходит только красный керамический кирпич или другие материалы с подобными свойствами. Дело в том, что он отлично переносит влагу и может выдерживать большие перепады температур. Некоторые мастера для этого применяют специальные камни, которые имеют низкую теплопроводимость и при этом отлично удерживают тепло.

Некоторые мастера рекомендуют просто зашить всю печь, что придаст ей хороший внешний вид и поможет дополнительно удерживать тепло

Светоотражающие поверхности

  • Довольно часто мастера рекомендуют использовать экран из нержавейки для бани. При этом необходимо отметить, что этот металл должен быть идеально отполированным и отражать инфракрасное излучение.
  • Подобные системы обычно используют на задних стенах возле печей. Они защищают поверхность от интенсивного нагрева и при этом перенаправляют тепло внутрь комнаты. Это позволяет сократить расходы на растопку и поддержание режима.

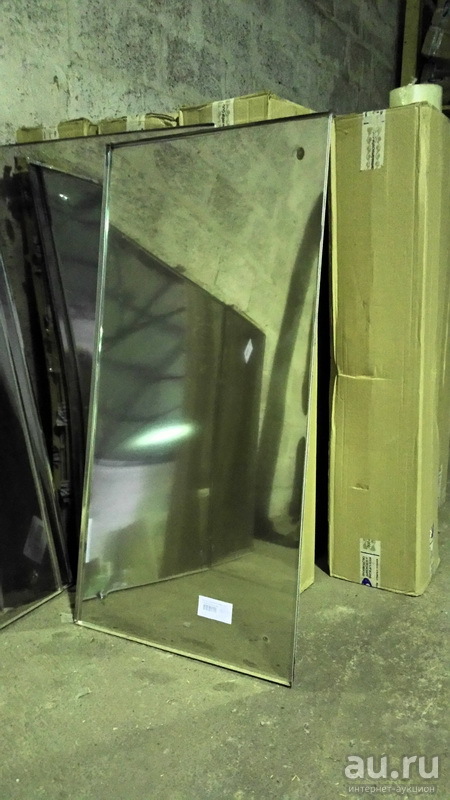

Экраны из полированной нержавейки

  • Такие жаростойкие экраны для банных печей очень эффективно работают даже с кирпичными печами или при комбинировании с перегородками из камня.
  • Некоторые производители, изготавливая конструкции для нагрева бани, активно используют их, чтобы поднять технические характеристики своей продукции. При этом профессиональные мастера предпочитают дополнительно монтировать экраны для бани из камня или кирпича, чтобы они принимали на себя все излучение, переводя его в обычный нагрев.

Экраны со светоотражающей поверхностью

  • Отдельного внимания заслуживает тот факт, что металл также очень сильно нагревается и при соприкосновении с деревянными поверхностями может привести к пожару. Именно поэтому подобный экран для бани лучше всего с обратной стороны защищать термостойким материалом или делать небольшую воздушную прослойку.
  • Довольно часто в продаже можно увидеть экраны из металла с матовой поверхностью. Их цена может быть в несколько раз меньше, но они менее эффективны, а профессиональные банщики утверждают, что такие экраны вообще бесполезны и только занимают лишнее место.
  • Стоит отметить, что такие конструкции требуют периодического ухода, поскольку со временем на них появляется налет и пятна. Для этого их можно протирать специальным моющим средством или лимонным соком.

Заводское изделие, выполненное в виде ограждения

Как защитить стены деревянной бани

Если ваша баня кирпичная, то риск возникновения пожара, сводится к минимальному и любую печь можно установить впритык к стене. Но многие предпочитают строить деревянные бани: полезнее, комфортнее и экономнее. Но вот печь впритык к стене уже поставить нельзя, так как велика вероятность самовозгорания древесины.

Хорошая защита стен бани от печи – это создание защитного экрана. В отличие от сложных вариантов с заменой части внешней стены или выкладкой печи в середине парной, это проще и удобнее. Рассмотрим жаростойкий экран для банной печи конвекционного типа.

Жаростойкий экран для печи

Собираются металлические экраны для печи из небольших полых внутри элементов, типа коробок. Они обрамлены нержавейкой или листовым металлом, окрашенным термостойкой краской. Получается, что между двумя листами металла имеется воздушная прослойка, которая обеспечивают отличную теплоизоляцию, предохраняя деревянные стены от сильного жара. Температуры, которая устанавливается в таких случаях между экраном и несущей стеной, уже недостаточно для самовозгорания. Внизу экрана имеются отверстия, задача которых создать необходимую циркуляцию воздуха и предотвратить перегрев стальных листов.

Металлические экраны для бани из полированного металла отражают часть тепла обратно в помщение

Создать такие защитные экраны для банных печей своими руками очень просто. Самый легкий вариант – взять лист металла. Лучше, если он будет полированный – блестящие поверхности хорошо отражают тепловые лучи, т.е. получится, что часть теплового излучения будет «развернута» в помещение, а не поглотиться металлом.

Металлические экраны для бани легко сделать своими руками

Крепить металл непосредственно на деревянную стену нельзя: он нагревается сильно, а за счет высокой теплопроводности хорошо передает тепло древесине. Потому берут негорючие планки их материала с низкой теплопроводностью, прибивают/прикручивают их на стену, а к ним уже крепят металл. В результате между экраном и деревянной стеной остается воздушная прослойка. И еще один нюанс: лист располагают так, чтобы от начала металла до пола было несколько сантиметров. Тогда восходящие потоки воздуха будут обдувать экран и уносить с собой большую часть тепла.

Можно поступить по-другому: на стену уложить слой теплоизоляции (минеральную, базальтовую вату, стекловату и т.п.), а на нее крепить металл. Конвекции в этом случае не будет, но стена будет защищена от перегрева. Толщина материала зависит от характеристик выбранного теплоизолятора. Крепят его снова-таки в зависимости от вида. Если это рулонный материал, делают обрешетку,  расстояние между планками которой чуть меньше чем ширина материала. Между планками вставляют утеплитель. Он, в принципе должен хорошо держаться без дополнительного крепежа, но можно дополнительно зафиксировать его при помощи специальных дюбелей с большой шляпкой. Можно под обычный гвоздь подложить кусочек чего-то плотного, но не металлического и не пластикового. Если теплоизолятор  — минеральноватный картон или асбестовый лист, крепить его можно непосредственно к стене, а сверху уже металлический лист.

Защита стен бани от печи может быть даже украшением

Из чего еще можно сделать жаростойкий экран для печи? Хорошо смотрится и легка в уходе керамическая плитка, отлично выглядит искусственный или натуральный камень. Можно вдоль стены из дерева выложить стенку из кирпича. Желательно тогда брать тот же кирпич, что и для экрана (если делали его). Тогда общее оформление будет в одном стиле. Очень красиво выглядит облицовка из плит талькохлорита или любого другого природного камня особенно в сочетании с аналогичной облицовкой печи. Но такие экраны в банях это скорее исключение – очень уж дорог материал, чтобы украшать им баню.

Вывод

Важность вышеупомянутой банной конструкции невозможно переоценить, поэтому проектирование данного этапа строительства следует выполнять в самом начале. Помните, что безопасность, которую Вы обеспечите, — это именно тот фактор, который позволит наслаждаться баней и своей работой долгие годы!

Во время растопки бани поверхность печи разогревается до 300-400°C

При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Вывод

Важность вышеупомянутой банной конструкции невозможно переоценить, поэтому проектирование данного этапа строительства следует выполнять в самом начале. Помните, что безопасность, которую Вы обеспечите, — это именно тот фактор, который позволит наслаждаться баней и своей работой долгие годы!

Во время растопки бани поверхность печи разогревается до 300-400°C

При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
