Накопительный бак для воды – типы, варианты расположения и особенности установки

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

    Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Схема системы отопления с прямым контуром.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода

Этот запас может пригодиться при определенных обстоятельствах.

Подбирать бак горячего водоснабжения нужно специальный, для которого такая возможность предусмотрена конструктивно, указана в инструкции. Например, бачки отопительных систем предполагают повышенные температуры использования, но меньшие давления. Они обеспечивают перенос теплоносителя более «горячей» температуры, но давление там относительно невелико. В таких емкостях мало внимания уделяется гигиеническим характеристикам материалов. Чтобы помочь потребителю, баки делают разного цвета: голубой, синий, белый — водопровод, красный — отопление. Но лучше, чтобы избежать ошибки, внимательно читать паспорт изделия, поскольку доверять маркировке не всегда можно.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

  • каучук естественного происхождения — безвреден в холодной воде, но нагревать ее выше 50 градусов не стоит — возможны негативные реакции;
  • каучук искусственного происхождения без последствий подходит для воды различных температур — вплоть до кипящей;
  • резина (этилен-пропилен) аналогична по свойствам искусственному каучуку — обладает высокими эксплуатационными свойствами;
  • сами баки чаще всего стальные.

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам

Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды

Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

  • Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
  • При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
  • Газ является более доступным топливом.

Есть и минусы:

  • Высокая стоимость техники.
  • Сложная установка и подключение.
  • Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

  • Газовая горелка.
  • Дымоход.
  • Отверстие для забора холодной воды.
  • Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить

Чтобы не ошибиться, нужно рассчитать затраты:

  • Кухня. Для мойки посуды потребуется 6-18 литров.
  • Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
  • Душ — 15-25 литров.
  • Раковина — 5-10 литров.

Если исходить из количества человек:

  • Один — 50-80 литров.
  • Два-три — 80-100 литров.
  • Четыре — 150-200 литров.

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения.

Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой.

Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении.

Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

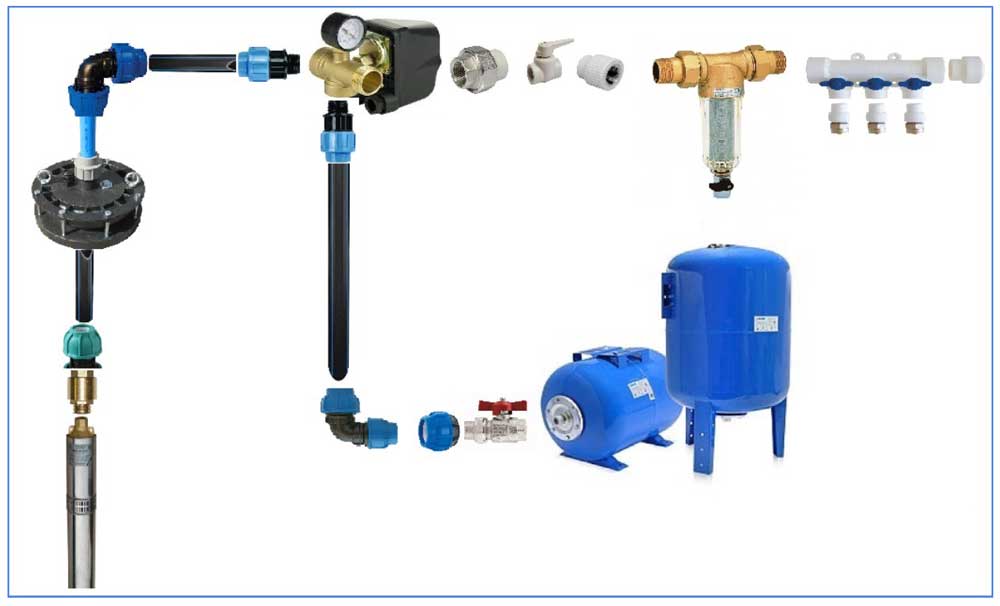

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Основные виды поломок

Современные производители научились создавать отличную водонагревательную технику класса люкс. Для эффективной эксплуатации она использует газ, редко выходит из строя. Однако даже самые лучшие газовые нагреватели не могут избежать поломок. В перечень неизбежных неисправностей входят:

  • протечки воды;
  • плохой нагрев жидкости;
  • разрядка питающих элементов;
  • слабый напор воды;
  • отсутствие газа.

Ремонт некоторых неисправностей владельцы газовых бойлеров могут провести самостоятельно. Поменять батарейки в питающем устройстве под силу любому человеку. Несложно также устранить слабый напор воды — возможно просто образовалась излишняя накипь в теплообменнике. Для ее удаления следует снять теплообменник и тщательно промыть. Для этих целей также можно использовать специальные жидкости для удаления накипи.

Самостоятельно несложно решить проблему плохого нагрева воды. Главной причиной такой неисправности нередко является загрязнение теплообменника сажей. Устранение этой проблемы заключено в снятии упомянутого элемента и удалении налета. При появлении более значительных неисправностей следует обращаться к профессионалам.

Безопасность


Обязательно необходимо произвести заземление бойлера

Любой водонагреватель вне зависимости от модели и типа требует соблюдения условий эксплуатации, а также техники безопасности. Газовые модели имеют повышенную опасность, так как есть риск утечки газа.

Контакт с водой – это основной фактор риска при работе любого электрического изделия. В бойлере установлена система автоматического отключения при контакте с жидкостью, но это не отменяет соблюдения простейших требований пожаро- и электробезопасности.

Важно заранее сделать заземление. Установка заземляющего провода является основным и обязательным условием безопасности электроприбора

Накопительная емкость

Для начала выясним, какие именно емкости можно использовать в качестве резервуаров для воды.

Устройство

В роли накопительных баков применяются:

  • Стальные баки и цистерны;
  • Полиэтиленовые емкости для питьевой воды;

Если емкость стоит под открытым небом, ее стенки не должны быть прозрачными. Инструкция связана с тем, что на свету вода начинает цвести — в ней интенсивно размножаются бактерии и простейшие одноклеточные водоросли.

На фото — полиэтиленовые емкости для питьевой воды

Пластиковые и металлические бочки.

Какой объем должен иметь аккумулирующий бак для системы водоснабжения? Расчет минимально необходимой емкости предельно прост: она равна суточному потреблению воды, умноженному на максимальную продолжительность ее отключения в сутках. Так, при типичном для садовых кооперативов графике подачи воды для полива (два раза в неделю) вам необходим запас на четыре дня.

Санитарной нормой потребления воды считаются 200 литров на человека в сутки. В описанном выше сценарии для двух человек, постоянно обитающих на участке, понадобится бак в 200х2х4=1600 литров.

Расход воды некоторыми сантехническими приборами

Подключение

Как установить и подключить на водоснабжение аккумулирующие баки?

Подключение к водопроводу — проще некуда: он заводится в нижнюю часть бака через дно или боковую стенку. Из арматуры желательна лишь установка отсекающего крана, позволяющего полностью перекрыть водоснабжение.

Водопровод подключен к баку через отсекающий шаровый кран

Как своими руками врезать водопровод в стальную или пластиковую емкость:

  • В случае пластиковой емкости для питьевой воды не нужно изобретать велосипед: для слива воды в нижней части бака предусмотрена штатная латунная резьба размером 1/2 — 1 дюйм в зависимости от объема;
  • В прочих случаях в просверленное или вырезанное в стенке отверстие устанавливается сгон (желательно — латунный) с парой контргаек, широких нержавеющих шайб и резиновых прокладок соответствующего размера.

Латунь, в отличие от стали, прекрасно переносит длительный контакт с водой

Как автоматизировать набор воды в резервную емкость и исключить ее переполнение?

Очень просто:

  1. В боковой стенке бака чуть ниже горловины сверлится отверстие;

Если у вас нет сверла нужного диаметра, просверлите стенку тем, что есть, и расширьте отверстие до нужного размера шарошкой по металлу (в случае стальной емкости) или острым ножом (если речь идет о пластиковой бочке).

  1. В отверстие устанавливается заливной клапан от бачка унитаза. Когда уровень воды поднимется до уровня поплавка, тот самостоятельно перекроет ее подачу.

Латунный заливной клапан отвечает за автоматическое наполнение бака

Для параноиков: если накопительная емкость стоит на чердаке и вы опасаетесь затопления дома — врежьте чуть выше поплавкового клапана дренажную трубку и отведите ее в канализацию или на улицу.

Технология изготовления пластиковых емкостей

Благодаря технологии производства полимерных емкостей, в них можно хранить техническую, питьевую воду длительное время. Поэтому они востребованы как на дачных участках, так и для ведения хозяйства в частном доме.

Баки для воды производятся по бесшовной технологии. Материалом для изготовления является пластик в листах, который, согласно международным критериям качества, является экологичным, безопасным и прочным. Он удобен при создании изделий, так как легко поддается раскрою и сварке.

Пластиковые емкости для воды, в отличие от металлических бочек, пригодны для хранения агрессивных веществ без дополнительной обработки. Они легкие, практичные, долговечные, не требуют периодического обслуживания и ремонта швов

Для изготовления резервуаров, листы пластика разогревают, придают им нужную форму и скрепляют бесшовной сваркой при помощи сварных прутьев.

Разогретый материал пластичен, легко поддается формовке. Поэтому на данном этапе производится установка дополнительных деталей.

В зависимости от назначения накопительного бака, он может быть оборудован:

  • фитингами;
  • отводами;
  • фланцами;
  • запорными перекрытиями;
  • насосами;
  • ручками для транспортировки;
  • сливом;
  • нагревательным элементом;
  • ребрами жесткости;
  • ножками.

После придания изделию необходимой формы, готовый резервуар должен остыть.  После застывания его шлифуют в местах соединения листов и установки дополнительных элементов.

Полиэтиленовые резервуары для воды не оказывают негативного воздействия на человека и безопасны для внешней среды, а доступная стоимость является дополнительным аргументом в их пользу

Полипропиленовая тара должна приобретаться в соответствии с прямым назначением, поэтому перед выбором емкости на дачу или для сельскохозяйственных нужд необходимо определиться с комплектацией.

По желанию заказчика, резервуар может быть укомплектован дополнительными аксессуарами:

  • поплавком, для визуализации уровня жидкости;
  • оцинкованным металлическим каркасом, для дополнительной прочности;
  • чехлом и поддоном, для эксплуатации на улице;
  • крышкой с воздушным клапаном, для сохранения свойств и свежести питьевой воды.

Добросовестные производители используют сертифицированное оборудование и материалы. Потребитель, в этом случае, получает изделие без дополнительных швов, из материала однородной фракции. Такое изделие будет долговечным, экологичным и надежным в эксплуатации.

От соблюдения технологии производства и качества материалов зависят эксплуатационные свойства и срок службы пластмассовых емкостей под воду

Нарушение технологии в процессе производства снижает срок службы пластиковых баков. Некоторые изделия изначально непригодны для эксплуатации. Чтобы избежать подобных неприятностей, фирма должна выдать сертификат качества на товар.

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

  • стандартным корпусом;
  • баком с теплоизолирующим слоем;
  • нагревательными элементами в виде ТЭНов;
  • защитным магниевым анодом;
  • термостатом;
  • блоком для управления;
  • системой безопасности;
  • индикаторным элементом;
  • электрическим кабелем.

В подобном типе оборудования использование горячей воды возможно исключительно после полного нагрева, поэтому предварительный процесс подготовки жидкости является обязательным.

Устройство водогрейного накопительного оборудования электрического типа является стандартным и включает в себя несколько основных конструктивных элементов, которые могут различаться техническими особенностями и характеристиками.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в банюводыочень даже рекомендована и экономически оправдана.

Критерии выбора

Если частный дом имеет несколько этажей, можно установить накопительный резервуар на чердаке. Это позволит обойтись без установки насосной системы. С другой стороны, для лучшего напора придется установить резервуар на определенной высоте. Также возникает вопрос об установке водогрейного оборудования, чтобы зимой жидкость не замерзала.

При выборе бака для водоснабжения в первую очередь необходимо обратить внимание на его характеризующие факторы. При подборе емкости оптимальной вместимости учитывают количество людей, которые будут потреблять воду

Не менее важно знать количество водозаборных участков в квартире: душ, краны, бытовые электроприборы. Также нельзя забывать о вероятности использования воды одновременно несколькими потребителями

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

девятнадцать − 1 =

Adblock
detector
