Бак для холодной воды в баню

Навесной

Этот вариант конструкции навешивается на стандартную банную печь из металла. Наличие металлических стенок печи обязательно, так как через одну из них тепло передается воде в баке. Широкого распространения такая конструкция не имеет из-за низкого КПД, но ее главное преимущество — максимальная простота.

Бак навесной для бани обычно делается из тонкой нержавеющей стали. Он ставится снаружи печи и располагается в бане на видном месте. Нержавейка является не только идеально подходящим материалом для баков с водой, но имеет красивый внешний вид.

Когда необходим самый простой бак для горячей воды в баню, навесной монтаж подойдет лучше всего. При нем не нужно делать даже разводку труб. Бак поставляется полностью готовым.

Кран в баню для горячей воды тоже идет в комплекте поставки бака при покупке. Патрубок располагается в центре самой нижней точки, а днище обычно плоское или имеет коническую штамповку.

Неудобство такого расположения крана – небольшое расстояние от пола. Кроме того, печь часто ставится в углу бани. Одна ее сторона занята дверцей, а другая баком. Таким образом, получается, что кран находится в очень неудобном месте. Решается эта проблема установкой насоса.

Информация. Для навесного бака банная печь должна быть стандартной. Это — либо готовая конструкция, либо самодельная, но имеющая хотя бы одну плоскую металлическую стенку соответствующего под бак размера.

Навесные баки имеют либо съемную крышку, либо заливную горловину диаметром не менее 10 см. Заливная горловина встречается намного чаще. Она несколько затрудняет мойку и обработку внутреннего пространства, но делает конструкцию более прочной.

Самые дешевые конструкции навесных баков сварены из стального листа и оцинкованы. Срок службы у таких конструкций небольшой. Нержавеющие тонкостенные конструкции набирают популярность.

За счет небольшой толщины стенок они имеют доступную стоимость. Стальные эмалированные баки, в качестве навесных, на печь используются редко.

Типы баков

Раньше для нагревания воды использовались чугунные котлы. А сейчас на рынке представлены разнообразные модели баков. Они отличаются друг от друга не только формой, но и материалом. Чтобы определить, какой вариант подойдет для вашей парной, необходимо тщательно разобраться в их строении и видах.

Какими они бывают по конструкции

Чтобы определить лучший для вас агрегат, необходимо тщательно рассмотреть возможные варианты водяных баков.

Типы

Особенности монтажа

Плюсы и минусы

Выносные модели.Устанавливаются на некотором расстоянии от печи, иногда даже в другой комнате. Соединяются они водопроводными трубами: одна для подачи холодной воды, а вторая для горячей.Налицо экономия денежных средств – за счет приобретения металлического резервуара с тонкими стенками. К недостаткам выносных моделей относится более сложный монтаж, требующий знаний и практических навыков. А также быстрое остывание воды в емкости по причине отдаленности бака от топочного отделения.
Встроенный резервуар.Устанавливается во время кладки самой печи. При этом по желанию хозяев воду из бака набирают с помощью ковша или специально вмонтированного крана.Расположение дает возможность быстро нагреть воду и намного дольше сохранить ее температуру на нужном уровне. К преимуществам встроенных моделей можно отнести экономию пространства в парной и быстрый нагрев. Недостаток таких вариантов – довольно высокая цена. Так как нагрев воды происходит за счет работы печи, то и материал изделия должен быть достаточно прочным и огнеупорным. По этой же причине снижается и теплоотдача каменки.
Третий вариант – баки на трубу для бани.Они могут быть разной формы – круглые, квадратные и другие. Монтируются непосредственно вокруг дымоходного канала. По внешнему виду такая конструкция напоминает самовар. При эксплуатации вода нагревается в баке за счет горячего дыма, который проходит по дымоходной трубе, тем самым не только равномерно прогревая воду, но и повышая теплоотдачу печи.Этот вариант экономит пространство в комнате, а также позволяет установить резервуар любого размера. Недостаток – повышенное отложение сажи на стенках.

Из чего делаются

Баки также разнятся материалом, из которого они изготавливаются. От этого показателя будет зависеть не только прочность изделия, но и его стоимость. Емкости могут быть изготовлены из таких материалов:

  • сталь;
  • эмалированная сталь;
  • чугун;

Стальные и чугунные изделия особо прочны и надежны. Их можно устанавливать как внутри каменки, так и крепить к дымоходной трубе. А вот емкости из эмалированной стали больше подходят для навесных конструкций, которые не будут иметь прямой контакт с огнем.

Какие конструкции можно использовать

Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:

Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение

Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость

С учетом возвышенного расположения такого бака вода поступает самотеком.

Устройство каменки с баком на дымоходе

  1. Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.

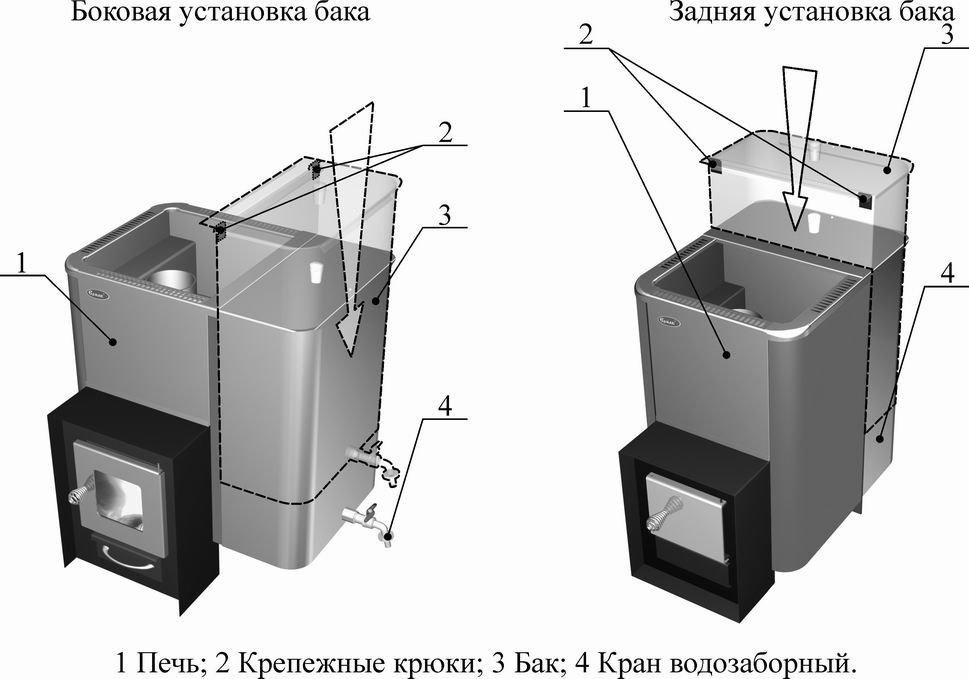

Конструкция навесного бака для бани

  1. Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.

Схема циркуляции воды при выносной конструкции бака и печи в бане

В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:

  1. На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.

Баки на уровне печи

  1. На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.
  1. На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.

Схема установки бака для воды на дымоход на уровне чердака

При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.

Существуют разнообразные формы баков для воды для бани на дымоход

Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.

Выбор объёма металлического бака для воды зависит от количества членов семьиФормула для определения объема цилиндрического бака

Пожарная безопасность в бане

Поскольку речь идет о горячей воде и использовании открытого огня, электричества, горячего пара, нелишне уделить внимание и вопросу безопасности в бане с выносным баком. Печи с кирпичным фундаментом безупречно выполняют свои функции до тех пор, пока они новы

После нескольких лет использования кирпичная кладка печи и строительный раствор начнут разрушаться: для пожара достаточно будет искры из трещины между кирпичами

Печи с кирпичным фундаментом безупречно выполняют свои функции до тех пор, пока они новы. После нескольких лет использования кирпичная кладка печи и строительный раствор начнут разрушаться: для пожара достаточно будет искры из трещины между кирпичами.

Железо, сталь и чугун лишены этого недостатка: на протяжении всего срока эксплуатации печи из этих материалов будут самыми пожаробезопасными.

Также следует надежно закреплять бак для воды. Использование тросов и незакрепленных должным образом балок может привести к получению травм от горячей воды: ненадежная фиксация бака приведет к его переворачиванию.

нажмите для увеличения

Подбирать материал для бака и печи в баню стоит, исходя из величины помещения бани, количества человек, посещающих парную, а также из финансовых возможностей. Важна и эстетическая составляющая интерьеров бани. Используемые материалы должны гармонично смотреться и создавать благоприятную для бани атмосферу.

Как правильно установить и подключить бак

В зависимости от условий в бане, схемы подключения емкости могут быть разными. К примеру, если в моечную проведен водопровод,  т.е. вода будет подаваться под постоянным давлением, то нужна закрытая система водоснабжения.

На фото – пример монтажа бака в моечной

В таком случае идеальным вариантом является печь со змеевиком внутри, который подключается к баку. Можно, конечно, реализовать и другой способ – подвесить емкость на саму печь. Для этого подойдет самая простая конструкция бака на 50-120 литров, которую можно сварить самостоятельно, в таком случае цена на изделие будет формироваться исключительно стоимостью материала.

Если подключение было выполнено верно, то схема нагрева воды выглядит следующим образом – вода подогревается в регистре и по закону физики поднимается вверх. Там она постепенно остывает и вновь опускается в регистр. Таким образом, получается естественная циркуляция.

Инструкция по подключению выглядит следующим образом:

  • Емкость устанавливается в парилке бани под потолками и подключается к змеевику при помощи труб.
  • Для нормальной циркуляции верхний отвод бака необходимо соединить с верхним отводом змеевика, а нижний подсоединить к отводу снизу. Таким образом, отвод горячей воды происходит сверху, а холодная вода будет идти снизу.
  • При входе холодной воды монтируются обратный и предохранительные клапана, последний еще называют взрывником.
  • Затем задается пороговое давление согласно инструкции бака-накопителя, при котором срабатывает предохранительный клапан.

Работать данная система будет следующим образом так:

  • Заполненный бак греется через змеевик и при спуске горячей воды он автоматически станет заполняться через подвод холодной.
  • Если горячая вода не будет использоваться, то по мере нагревания давление в баке будет расти. При достижении критической точки сработает взрывник и выпустит давление.

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

  • внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;
  • внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.

Цены на разные виды теплообменников

теплообменник

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

Пример внутреннего теплообменника из стали в кирпичной печи

Основные критерии при выборе бака для горячей воды

В бане обязательно должно быть две емкости. Одна устанавливается для холодной, а вторая – для горячей. Если к первому варианту требования ниже, то при установке второго варианта следует учитывать множество нюансов, в т. ч. и устойчивость к высоким температурам

Поэтому, выбирая нужную модель для горячей воды, важно предусмотреть основные параметры резервуара, к которым относятся:

  • тип конструкции;
  • материал, из которого изготовлен бак;
  • способ крепления;
  • объем резервуара.

Для того чтобы определить необходимый размер модели, нужно рассчитать, сколько человек будет посещать баню. Если на одного посетителя в среднем уходит 2 ведра воды (16–20 л), то на четверых нужен бак объемом 65–80 л. Исходя из этих расчетов, и выберем тип конструкции.

Встраиваемые варианты напрямую зависят от размеров самой печи. И если вам нужна  большая емкость (а ее не получится установить непосредственно в топку), лучше выбирать выносной бак. Способ установки рассчитывается, исходя из площади парной, габаритов емкости и производительности печки.

Выберите способ подогрева, который лучше всего подходит для вашей бани. То есть, будет ли вода нагреваться печью или с помощью специального тэна. Увеличить срок эксплуатации изделия можно, выбрав эмалированную конструкцию. Но здесь также есть нюанс. Любое повреждение эмали приведет к коррозии металла. Поэтому для предотвращения ржавчины лучше всего выбирать модели из нержавейки.

Также важным моментом является практичность и удобство расположения. Здесь необходимо просчитать место установки и высоту, на которой будет находиться резервуар. Эти расчеты позволят не только сделать удобным забор воды, но и существенно снизить риск получения ожогов.

Решающие факторы при выборе изделия.

  1. Скорость нагрева воды.
  2. Прочность и долговечность конструкции.
  3. Простота установки.
  4. Достаточный объем резервуара.
  5. Стоимость агрегата.

Значимость этих показателей для каждого человека индивидуальна. Хозяин сам должен учесть основные моменты. Взвесив все «за» и «против», тщательно рассмотрев особенности каждой конструкции, а также изучив условия эксплуатации, можно подобрать хорошую модель. Она станет не только практичным, но и долговечным вариантом для бани.

Популярная печь-каменка

нажмите для увеличения

Печи каменки различаются способом размещения камней. Распространены печи с закрытой и открытой каменками.

Универсальным вариантом становится печь-каменка с баком для воды, размещенным вверху. Это самая востребованная конструкция печи такого типа, позволяющая разместить печь в небольших по габаритам помещениях.

Топочную камеру перекрывают чугунной плитой, внизу задней части устраивают дымообороты, поверху печь выкладывают способом выступающих кирпичей – так обеспечивается идеальная теплоотдача. Для бака с водой, который располагают наверху, делают специальную стальную крышку.

Способы монтажа бака для воды

Определившись с типом и материалом изготовления, можно рассмотреть доступные способы монтажа устройств, которые обеспечивают быстрый и эффективный нагрев воды.

Бак для горячей воды можно установить своими руками в топку, над каменкой и рядом с печкой.

Монтаж в топочное отделение

Способ предусматривает использование банной печи с габаритным топочным отделением для внутреннего монтажа водяного бака.

К устройству для нагрева воды предъявляются следующие требования: минимальная толщина стенок – 0,8 мм, стойкость к перепадам температур и деформациям.

Нагрев конструкции выполняется над открытым огнем, поэтому может захватывать ее основание и торцевые элементы. Зачастую подобный способ рекомендуется для установки нержавеющих резервуаров.

Монтаж над каменкой

Не менее популярный вариант, который предусматривает установку нагревателя над отделением для нагрева банных камней и парообразования.

Если используется чугунное устройство, оно должно быть подвешено к потолочной конструкции на металлический трос и крюки. Оптимальный вариант – облегченный бак из нержавеющей стали.

Экономично устанавливать водяной нагреватель над печью вокруг дымоотводной трубы, что может обеспечить ускоренный нагрев воды от камней и трубы.

Монтаж возле печки

Данный способ предусматривает монтаж бака возле отопительного оборудования. Как правило, он применяется в саунах с высокой температурой нагрева воздуха и небольшой влажностью.

В этом случае бак для горячей воды монтируется на расстоянии не менее 250 см от прямого источника тепла, а сам нагрев воды осуществляется при помощи двухконтурного теплообменника с подачей холодной и выходом горячей воды.

Холодная вода подается в теплообменник и нагревается, дальше выводится в нагреватель, после этого цикл нагрева повторяется.

Из чего же делают баки для воды в баню?

Во-первых, расскажем о том, из чего может быть изготовлен бак.

Кроме того, нержавеющие емкости являются достаточно жароустойчивыми и прочными и не подвергаются негативному воздействию резких температурных перепадов. Однако есть и один недостаток: цены на нержавеющие баки для бани превышают стоимость стальных «собратьев» из эмалированной стали. Справедливости ради отметим, что этим можно пренебречь: емкость из нержавеющей стали прослужит дольше стальных аналогов.

В современных условиях производства эмалированные баки из стали также обладают продолжительным сроком эксплуатации. Такие параметры, как устойчивость к коррозии и воздействию высоких температур, позволяют говорить о достаточно высоком качестве изделий: баки в бане не ржавеют.

Но все же эмалированная сталь не сравнится с нержавейкой (хоть и успешно используется в производстве баков). Единственное, в чем стальные емкости превосходят нержавеющие аналоги, – это цена: стоимость эмалированных изделий ниже примерно в 1,5-2 раза.

Баки для бани из нержавейки и стали на сегодняшний день являются самыми популярными, хотя существуют и другие варианты (например чугунные баки для бани).

Монтаж и подключение бака для горячей воды

Если сделать резервуар самостоятельно все-таки получилось, то подключить его и вовсе не проблема. Его можно установить непосредственно в печи, приварить к котлу или расположить возле каменки. Если взять встроенную модель бака, то о его монтаже следует позаботиться заранее, подготовив место во время кирпичной кладки. Размер соответствующего проема должен быть на несколько миллиметров больше самого изделия. Этап установки бака для воды будет зависеть от типа каменки и размеров топочного отделения. Дойдя до 10 ряда, можно устанавливать конструкцию, оставив небольшие промежутки между кирпичами для укладки водопроводных труб.

После монтажа водного резервуара можно продолжать кладку кирпича, пока он не достигнет верхней границы установленного бака. Затем чтобы безопасно накрыть накопительную емкость, на конструкции для горячей воды необходимо уложить две металлические полоски. Теперь можно продолжать строительство печи, ориентируясь на выбранный тип.

Но это не единственный способ установки бака. Конструкцию для воды также можно поставить прямо на корпус топочного отделения. Этот метод достаточно незатейлив и удобен. А монтаж бака выносного типа также очень проста. Резервуар монтируется рядом печью, соединяясь водопроводными трубами для подачи холодной воды и отвода горячей. Единственным нюансом будет дополнительное устройство – теплообменник. Именно к нему подсоединяются водопроводные трубы. Вода при этом нагревается за счет дымовых газов и постепенно поступает во внешний бак. А остывая, возвращается в теплообменник. Его тоже можно сделать самостоятельно по принципу водяного резервуара, но немного меньшего размера.

Подключение водопроводных труб также требует специальных знаний. Так, выводная труба, по которой будет поступать горячая вода, должна быть вмонтирована под углом 30 градусов. Труба для подачи холодной воды размещается в нижней части теплообменника. А оптимальная длина водопроводных труб не должна превышать 3 метров.

Для крепления выносной модели необходимо приложить к стенке уголки и сделать метки. В помеченных местах просверлить в стене дырки и вмонтировать в них дюбеля. Теперь к ним можно прикрутить сами уголки с помощью длинных болтов и установить на них конструкцию. Подбирайте уголки таких размеров, чтобы они смогли выдержать бак. Несоответствие габаритов конструкции может привести к деформации крепления.

Водяной бак устанавливается не только с помощью уголков. Это можно сделать, используя подходящую металлическую планку. Когда бак подключен к печи, протестируйте конструкцию. Созданную самостоятельно систему можно со временем усовершенствовать автоматикой.

Как выбрать бак для бани?

Поиск оптимального варианта связан с множеством факторов. И если с материалом изготовления все понятно (нержавейка смотрится куда предпочтительней стали или других возможных материалов), то с другими пунктами зачастую приходится ломать голову.

Выбираем объем

Как уже было сказано выше, необходимый и достаточный литраж определяется на основании нормы 8-10 литров на каждого любителя попариться. Получается, что достаточно посчитать максимальное количество человек и умножить на 8-10. Однако это лишь полправды, так как существуют и другие критерии. Например, площадь помещения и производительность печки. В том случае если печка отличается миниатюрностью и относительно слабой мощностью, а помещение далеко не маленькое, вам придется отказаться от идеи установить большую емкость (при условии монтажа бака на корпус печи). Причина заключается в том, что в такой ситуации мощности печи с трудом будет хватать даже для нагрева воздуха в парилке, уже не говоря о воде. И наоборот, если выделяется большое количество тепла, а емкость маленькая, то вода будет быстро выкипать. Главное при выборе литража – это проанализировать всю информацию и остановиться на том варианте, который удовлетворяет каждому условию.

Выбираем тип бака

Вот тут все гораздо сложнее, так как вариантов существует масса: и печь со встроенным баком, и емкости на трубу, и выносные баки. Притом последние можно монтировать где угодно, включая корпус печи, моечное отделение или место под полком. Расскажем вкратце о достоинствах и недостатках каждого способа.

  1. Встроенный бак – это отличное решение для организации горячего водоснабжения в бане (преимущественно за счет непосредственного нагрева пламенем, что дает высокий КПД). Однако некоторые недочеты все же есть. Во-первых, большая доля тепла уходит на нагрев воды, в то время как нужно еще и воздух в парилке нагреть. Во-вторых, появляются ограничения по размеру и, соответственно, объему бака. Да и размеры печки увеличиваются, уменьшая полезную площадь парилки. Получается, что если в этом отделе бани места и так немного, то лучше подумать о баке на трубу или выносной модели.
  2. Помимо того что бак на трубу позволяет экономить пространство, он еще и не сокращает количество тепла, которое передается непосредственно в парилку (вода нагревается от высокотемпературных газов, которые удаляются через дымоход). К тому, же горячий дым передает теплоэнергию гораздо быстрее всякого теплообменника. Но не все так безоблачно. К недостаткам баков на трубу для бани мы причислим потенциальные трудности по «доставке» кипятка к моечному отделению и возможность образования холодных воздушных пробок, что приводит к отложению деструктивных веществ и засаженности стенок дымохода. Изрядное количество тепла передается жидкости, и температура удаляемого дыма понижается, что и является причиной появления вышеупомянутых пробок.
  3. Выносные емкости очень удобны в эксплуатации, так как их можно поместить куда душе угодно. Чаще всего такие баки располагаются в моечном отделении, что весьма небезопасно, но удобно в том плане, что вода изначально находится там, где ее и нужно использовать. Для того чтобы привести вероятность получения ожога к нулю, лучше установить емкость под полок. Следует помнить и о том, что монтаж бака на корпус печи (так же как и установка бака на трубу) приведет к уменьшению доли тепла, расходуемого на поддержание высокой температуры в помещении.

Основной вывод из всего вышеизложенного заключается в том, что при выборе бака для воды в баню нужно опираться на целую совокупность условий. Совсем не лишними будут консультации профессионалов, ведь только специалисты смогут точно сказать, какой бак удовлетворяет не только всем вашим требованиям, но и техническим условиям.

К счастью, на сегодняшний день предложение на рынке емкостей для горячей воды не только покрывает спрос, но даже и превышает его. Именно поэтому нет и тени сомнения в том, что найти прочный, долговечный и подходящий бак совсем нетрудно.

Наличие в бане горячей воды – обязательное условие ее нормального функционирования. Нагрев может осуществляться при помощи газовой колонки, электроэнергии, дымовых газов от сгорания дров или путем подключения к централизованной сети. Все варианты имеют свои плюсы и минусы, исходя из которых выбирается решение для каждого конкретного случая.
