Каркасная баня с односкатной крышей

Односкатная крыша для бани

Односкатная крыша для бани небольшого размера – самое экономичное и практичное решение. Она не требует устройства дорогостоящей сложной стропильной системы и может быть выполнена практически из любого кровельного материала своими руками. Особенно удобна односкатная крыша для бани, пристроенной к другим строениям. В этом случае односкатная крыша может служить продолжением крыши основного здания.

Односкатная крыша для бани своими руками

Уклон односкатной крыши выполняют в зависимости от снеговой и ветровой нагрузки в районе постройки. В регионах со значительным количеством снега крышу выполняют более крутой, с углом от 15 градусов, чтобы улучшить условия для схода и очистки снега. В районах с сильными ветрами, напротив, крышу делают более пологой.

Конструкция односкатной крыши бани

Конструкция такой крыши предельно проста. Уклон создается за счет разницы в высоте двух противоположных стен. При этом крыша может быть выполнена как с чердаком, так и без него. В первом случае крыша одновременно служит потолком бани и требует подшивки и утепления изнутри. Если в бане с односкатной крышей делают чердак, то для устройства потолка дополнительно укладывают горизонтальные потолочные балки.

Сама крыша опирается на стропила, которые укладывают непосредственно на стены бани в специально вырубленные пазы. Стропила кладут с шагом 0,6-1,2 метра, поверх стропил кладется обрешетка, а на нее – гидроизоляция и кровельное покрытие.

Крышу без чердака обычно выполняют в небольших летних банях с длиной ската не более 3 метров. При длине ската более 4 метров необходимо обязательно устанавливать под стропила дополнительные опоры, нижним концом опирающиеся на балки перекрытия.

Стропильные системы для односкатной крыши

Кровельным покрытием для односкатной крыши бани может быть:

• Рулонный материал: стеклоизол, рубероид, мягкая кровля;
• Профилированный металлический лист: профнастил или металлочерепица;
• Ондулин.

Шифер и листовой металл для покрытия односкатной крыши выбирают редко, так как они имеют значительный вес и утяжеляют конструкцию крыши.

При утеплении крыши обычно используют волокнистые негорючие материалы: каменную или минеральную вату в виде плит или рулонов. Причем, если крыша делается без чердака, утепляют саму крышу, при выполнении чердака целесообразнее утеплять потолок бани.

Необходимые материалы и инструмент

До начала строительства крыши необходимо выполнить чертеж в масштабе, и по габаритам строения определить разность высот противоположных стен бани, угол уклона, длину ската, и в зависимости от найденных размеров производить расчет материала.

Для выполнения односкатной крыши вам понадобятся:

• Обрезная доска толщиной 40-60 мм для выполнения стропил и балок перекрытий;
• Доска или влагостойкая фанера для выполнения разреженной или сплошной обрешетки;
• Гидроизоляция крыши;
• Кровельное покрытие;
• Обрезная доска для подшивки потолка;
• Гидропароизоляционная пленка с металлизированным покрытием;
• Волокнистый утеплитель: минеральная, стеклянная или базальтовая вата;
• Инструмент: электролобзик, шуруповерт, нож, рулетка, молоток, строительный степлер.

Также необходим антисептик для покрытия деревянных конструкций, так как баня – помещение с повышенной влажностью, и срок службы необработанной древесины значительно ниже.

Технология выполнения односкатной крыши бани

1. При возведении стен бани одну из стен выполняют более высокой в соответствии с чертежом. В прямоугольной бане обычно это бывает одна из длинных стен, так как длину ската по возможности стараются делать меньшей, это позволяет с меньшими затратами материалов выполнить более прочную крышу.
2. Если крышу выполняют с чердаком, то на уровне более низкой стены делают пазы для балок потолочного перекрытия на том же расстоянии, что и стропила. В верхнем брусе высокой стены также выполняют пазы под стропила. Все пазы тщательно обрабатывают антисептиком для дерева.

Врубки для потолочных балок

Образец крепления стропил к мауэрлату

Фронтоны бани можно зашить с помощью досок

Процесс укладки металлочерепицы вокруг печной трубы

Односкатная крыша бани – экономичная и удобная в эксплуатации конструкция, однако если есть потребность в выполнении мансардного этажа, такая конструкция неудобна, и лучше сделать крышу двускатной или мансардной.

Необычные сочетания односкатных крыш

Еще более нестандартные дома с двумя односкатными кровлями не соединенные между собой в коньке. Посередине между ними может располагаться терраса, либо небольшой проем. Такое решение добавляет в здание больше света. Расположение комнат компактнее

Две односкатные крыши с плоскостью между нимиИсточник huf-haus.com
Трехэтажный дом с односкатной крышейИсточник makemone.ru
Комбинация скатов крыши придает дому оригинальный видИсточник stroychik.ru

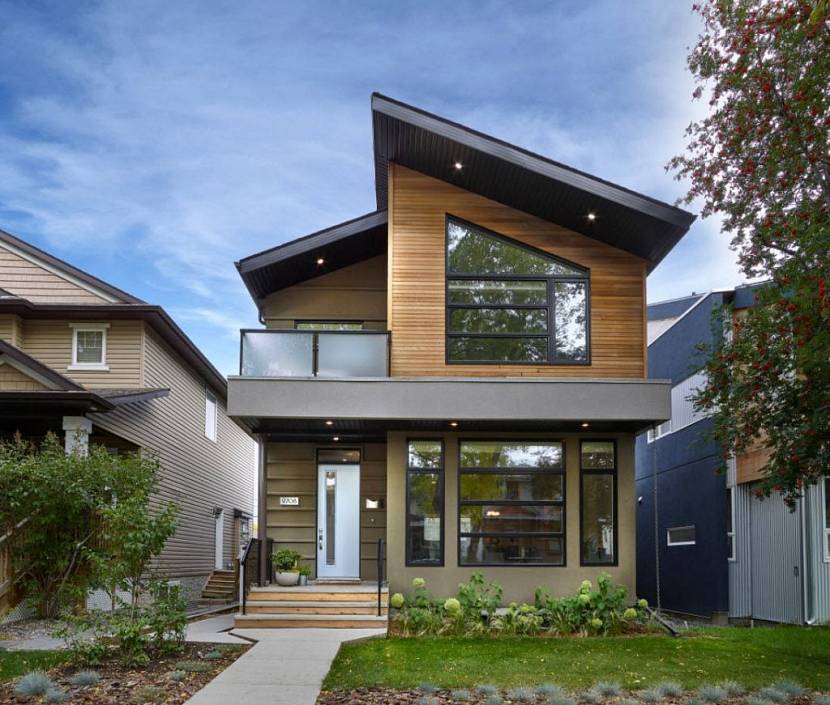

Дома с односкатными крышами смотрятся всегда современно и презентабельно, особенно если есть желание выделиться из окружающих построек.

Здание с двумя односкатными кровлямиИсточник servusbud.od.ua

И неважно большое это здание или нет, маленькие деревянные дома с односкатной крышей также смотрятся презентабельно. В следующем видео смотрите обзор проекта одноэтажного дома площадью 180 м² – из керамзитобетона, с фальцевой кровлей и двумя односкатными крышами не соединенными между собой

В следующем видео смотрите обзор проекта одноэтажного дома площадью 180 м² – из керамзитобетона, с фальцевой кровлей и двумя односкатными крышами не соединенными между собой

Обзор домов с плоской крышей для дома в следующем видео:

Заключение

Благодаря надежности и простоте, односкатные крыши все более охотно используются архитекторами при проектировании домов

Важно для создания проекта обратиться к профессиональному проектировщику, который сможет учесть все важные моменты. В результате получится элегантное и не похожее на всех сооружение, которое будет ярко выражать личность хозяев

Источник

Об общих принципах подбора цветов

Проекты домов, представленные на многочисленных строительных сайтах, в большинстве случаев выполнены в нейтральных оттенках. Это сделано для того, чтобы цвета не отвлекали от деталей проекта, позволяя полнее оценить конструкцию. Подбор цветов фасада и крыши достается хозяину; он будет удачным, если следовать несложным правилам, которыми руководствуются профессиональные дизайнеры.

Прежде, чем остановиться на той или иной цветовой гамме, следует решить, хотите ли вы выделить свой дом, подчеркнув его достоинства, или, наоборот, сделать его незаметным, встроенным в окружающую среду. Решение этого вопроса подскажет, в каком направлении следует двигаться. Для первого варианта потребуются сочные краски и смелые комбинации, для второго — гармония природных оттенков.

Для поклонников экстравагантных решений

Выбирая цвета для загородного дома, важно помнить о некоторых особенностях, присущим всем цветам, хоть и в разной степени. Все они обладают следующими свойствами:

• Выгорание

  . Оно тем заметнее, чем насыщеннее и ярче цвет. Чемпионом по скорости выгорания является черный цвет; коричневая, красная и сиреневая кровля будут подвергаться воздействию солнца в меньшей степени. Лучшую стойкость демонстрирует серый цвет, лишь незначительно меняющий оттенок. Белая крыша — тоже не идеальный вариант; нарядная вначале, со временем она неизбежно пожелтеет, причем не равномерно, а пятнами.

• Поглощение тепла

  . Из школьного курса физики мы помним: чем светлее поверхность, тем сильнее отражает она свет, а чем темнее покрытие, тем сильнее оно поглощает солнечную энергию. Поэтому, чем севернее расположен дом, тем практичнее становится выбор темных материалов и красок для его фасада и крыши.





















Яркие цвета со временем становятся светлее

Акцентирование
. Краски способны изменять внешнее впечатление от постройки. Светлые оттенки визуально укрупняют объект, темные — уменьшают, но также и придают деталям четкость

Осторожность нужна при использовании нескольких ярких цветов — как правило, это хорошее решение для дома простой формы с минимумом архитектурных деталей.

Чтобы упростить задачу, к выбору подходящей цветовой гаммы удобно подходить одним из следующих способов:

Выбор оттенков одного цвета
. Распространенный и практически беспроигрышный вариант. Один цвет разбивается на последовательные оттенки: для крыши, фасадных стен и более мелких деталей. Гармонично смотрятся постройки, выполненные в зеленых, песочных или коричневых тонах, более смело — в красных или синих.

Выбор оттенков одного цвета

Выбор контрастных цветов
. Внешний вид такой постройки будет ярким и запоминающимся. В основе цветового решения лежат два максимально контрастных цвета, например, шоколадно-коричневый для материала крыши и бледно-желтый или бежевый для фасада. Иногда для усиления эффекта детали фасада (двери, наличники, цоколь) также окрашиваются в тон крыше.

Выбор контрастных оттенков

Сочетание с белым цветом
. Универсальный вариант, учитывая, что белый превосходно гармонирует как с бледными, так и с насыщенными оттенками.

Сочетание с белым также контрастно

Сочетания нескольких цветов
. Задается трехцветная комбинация: коричневый – бежевый – оливковый или серый – розовый – белый. Их дополняют подходящим второстепенным тоном, который предполагается использовать при отделке. При правильном подборе даже черный фасад дома, дополненный светлой кровлей, будет смотреться гармонично и стильно.

Сочетание нескольких цветов

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

• Экономия средств на покупке стройматериалов.
• Простота конструкции, а значит, и монтажа.
• Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
• Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
• Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
• Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
• Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

• Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
• Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Монтаж пола каркасно-щитовой бани на даче

Пол в бане выполняется двойной:

1. Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
2. Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Рекомендуется в полу оставлять небольшие щели. Это будет способствовать лучшей просушке досок и обеспечит приточный воздух для горения дров в каменке. При использовании бани на ее пол укладывается специальная решетка.

Основные элементы

Перед тем как построить односкатную крышу своими руками, необходимо изучить основные ее элементы. Схема простейшей кровли включает в себя следующие элементы:

Конструкция односкатной крыши

1. Стропильные ноги. Сечение принимается в зависимости от пролета и снеговой нагрузки. Для частного домостроения правильно будет принять сечение 100х200 мм с таким шагом, чтобы расстояние между соседними стропилами было 0,58. Это обусловлено тем, что для утепления кровли чаще всего применяют минеральную вату, которую удобнее всего укладывать именно с таким шагом. Кроме того, высота стропильных ног не может быть меньше толщины утеплителя, а она для большинства регионов составит 150-200 мм. Монтаж может осуществляться с использованием двух типов стропил: цельные или составные (зависит от пролета). Если есть необходимость установки цельной доски на большой пролет, рекомендуется рассмотреть каркас из клееной древесины.
2. Мауэрлат. Монтаж односкатной крыши предусматривает наличие двух точек опирания на мауэрлат для одной стропильной ноги. Мауэрлатный брус располагается в двух уровнях, обеспечивая уклон стропильных балок. Устройство опорного элемента возможно из бруса сечение 100х100 или 150х150 мм в зависимости от веса кровли.
3. Подкосы. Каркас предусматривает наличие этих элементов при достаточно большой ширине здания и использовании составных стропил. Сечение подкосов можно принять 100х100 мм. Угол наклона относительно горизонтали60 или 45 градусов. Второе название такого элемента – подстропильная нога. Такая схема позволяет разгрузить стропила, уменьшить их расчетный пролет и прогиб.
4. Лежень. Правильно будет опирать подкос не на перекрытие, а подложить под него лежень. Монтаж лежня осуществляется в специально подготовленную выемку в стене. При этом для домов из бетона или кирпича между стеной и брусом необходимо предусмотреть слой рулонной битумной гидроизоляции. Это предотвратит гниение и повреждение древесины. Сечение принимают равным 100х100 или 150х150 мм. Брус может быть сплошным по всей длине стены или прерывистым, только по опирание подкоса.
5. Обрешетка.Предназначена для создания основания под кровельное покрытие. Устройство обрешетки при шаге стропил примерно 0,6 метра предполагается из досок толщиной 32 мм. Монтаж обрешетки может осуществляться разреженно или сплошным настилом. Для металлической черепицы сплошное основание не требуется, а для битумной оно необходимо. Для любого типа кровельного покрытия правильно укладывать сплошную обрешетку в ответственных местах. Для односкатной кровли таким участком станет карниз, здесь укладывают доски без разбежки на расстоянии 1 метр от края.

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления

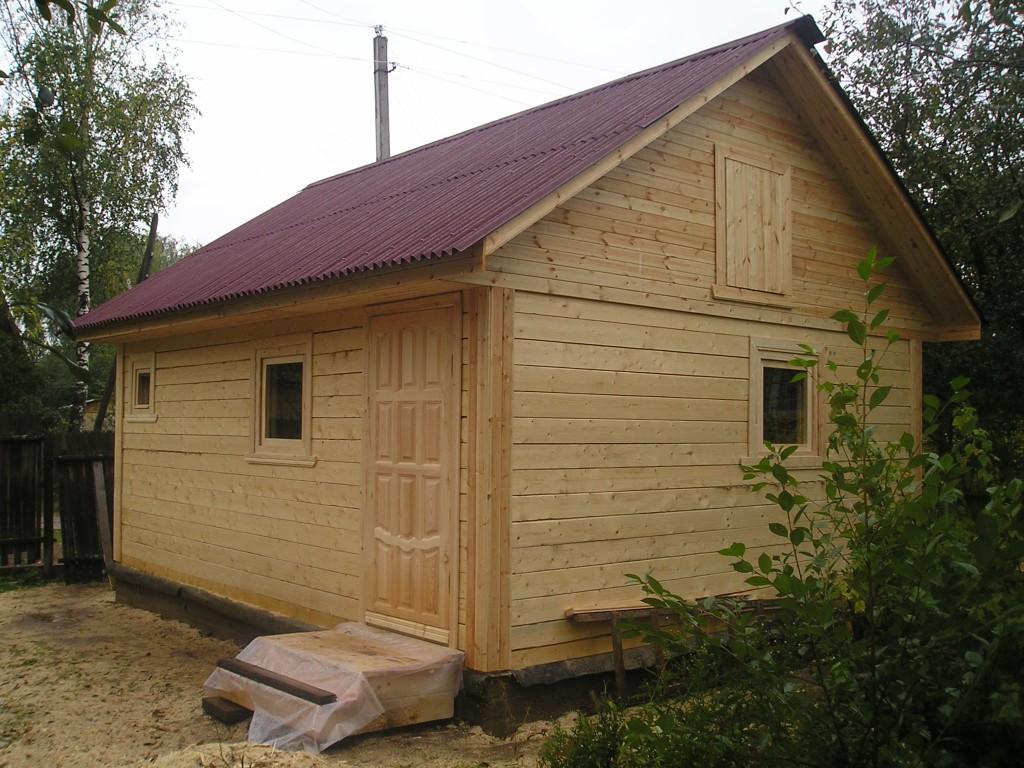

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;

временные. Ветровые и снежные нагрузки, вес рабочих;

стихийные. Землетрясения, ураганы и т. д

Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

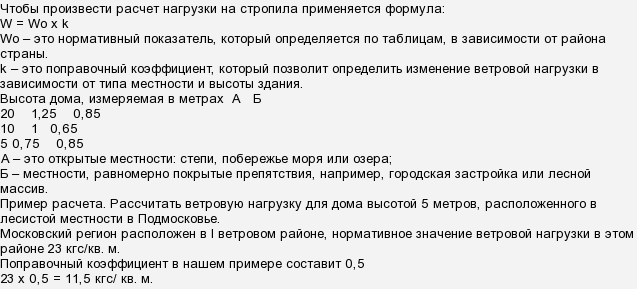

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Этапы строительства

Как правильно сделать односкатную крышу для бани, чтобы она не протекала и дарила радость? До строительства необходимо составить подробную инструкцию, где следует учесть все тонкости возведения такой кровли

Особенно нужно уделить внимание углу наклона, который будет показывать разницу в высоте стен (обычно 40–60 см)

Для расчетов можно воспользоваться специальными программами – калькуляторами или же рассчитать самостоятельно, вычисляя тангенс угла делением уровня перепада между опорными стенами на расстояние между ними. Угол наклона зависит от материала кровельного покрытия: у шифера и черепицы 20 и 30, у рубероида 5–10. Также необходимо учитывать силу ветра: в этом случае кровлю делают пологой.

Крышу начинают строить с создания мауэрлата, который равномерно распределит вес стропильной системы на стены бани. На него под углом крепят стропила с шагом 80 см, которые должны выходить за наружные стены на 10–60 см, в зависимости от того, из какого материала выполнены стены. Выступающие концы впоследствии будут обеспечивать защиту постройки от дождя.

Нижние части стропил ровно подрезают и соединяют доской, к которой будет крепиться обшивка карниза. Прибивая доски или сайдинг на карниз, нужно оставлять зазор между стеной и свесом примерно в 2 см (для температурного расширения древесины и циркуляции воздуха в подкровельном пространстве). Для крепления используют гвозди, металлические скобы, анкерные болты.

Обрешетка усиливает конструкцию и является опорой для крепления кровельного материала. Для обрешетки берут брусья с сечением примерно 5х5 см. Их укладывают поперек элементов стропильной ноги, шаг которых 1–1.5 м. Сама обрешетка укладывается с шагом 0,3 м. При необходимости делают сплошную обрешетку, обеспечивая плотное прилегание кровельного материала.

Для того, чтобы баня быстро прогревалась и долго сохраняла тепло, нужно правильно выполнить утепление крыши. Поэтому необходимо уложить слои кровельного пирога.

1. Гидроизоляционный слой (крепят строительным степлером к обрешетке),
2. Утеплитель (укладывают плотно, не оставляя воздушных зазоров),
3. Пароизоляционная металлическая пленка, (укладывается блестящей стороной внутрь помещения).

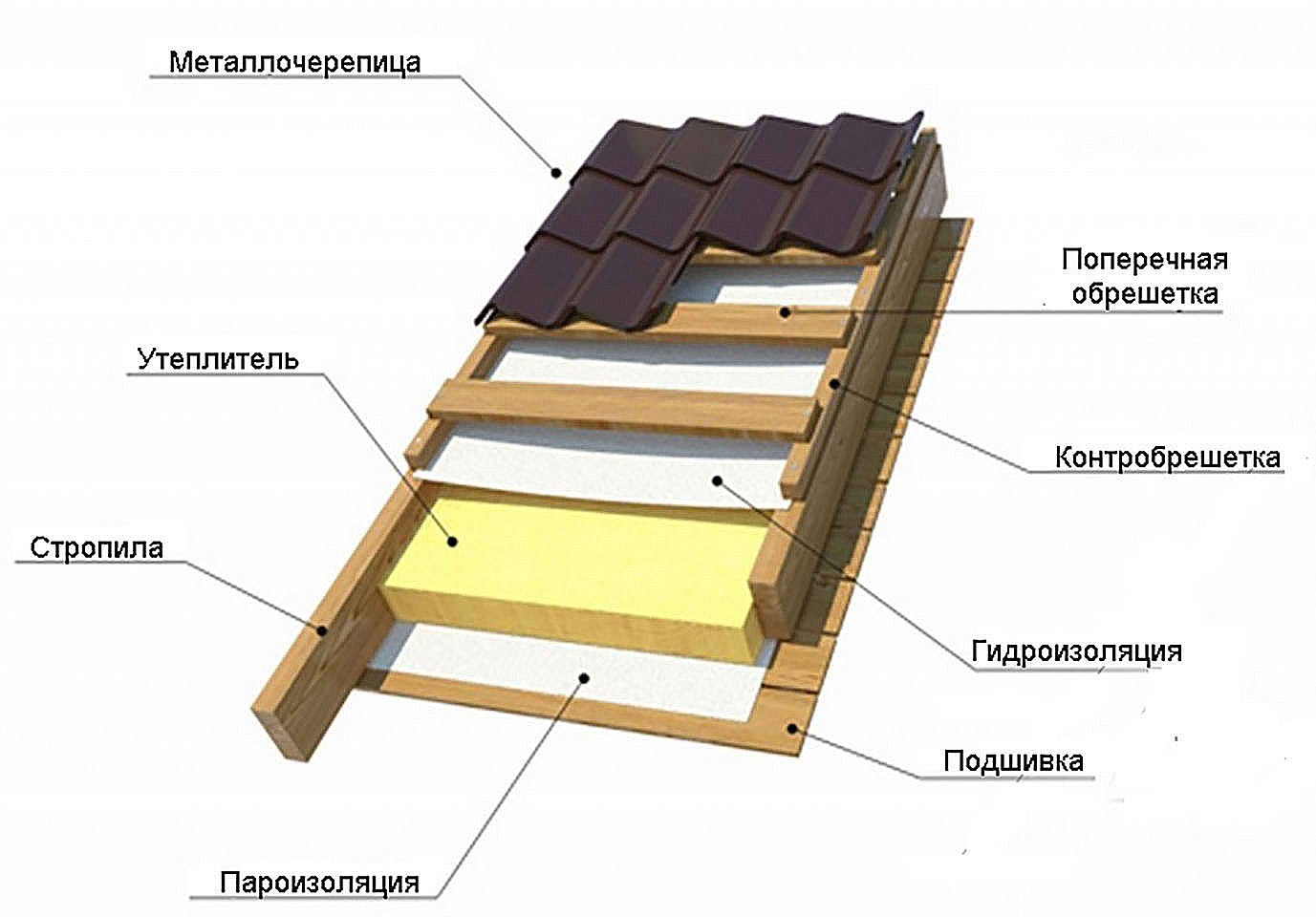

Пирог одоскатной крыши

Если кровля имеет минимальный уклон, то в качестве утеплителя можно использовать опилки или керамзит.

Материалом для строительства стропильной системы может быть обрезная, необрезная доска, брус. Достоинством необрезной доски является ее низкая цена. Но ее нужно будет очистить от коры своими руками.

Кровельное покрытие – завершающий элемент. Для крыши используют материалы устойчивые к перепадам температуры и воздействию влаги. Рассмотрим некоторые распространенные варианты.

1. Шифер – дешевый, прочный и надежный материал. Имеет долгий срок службы. Но достаточно хрупок при перевозке и монтаже.
2. Металлочерепица – легкий материал, не требующий мощной стропильной системы. Долговечен. Имеет недостаток: шум при сильном дожде.
3. Профнастил – по техническим характеристикам не отличается от металлочерепицы, но уступает ей в дизайне.
4. Мягкие материалы – такие, как толь, рубероид, битумные и полимерные пленки различных видов – могут быть наплавляемые или самоклеящиеся. Уложить их возможно только на сплошную обрешетку.

После укладки кровельного материала монтируют доборные элементы: водостоки, флюгера, ветровые планки, устройства для задержания снега. На этом этапе строительство бани с односкатной крышей считается законченным. Выбирая такую конструкцию, следует учитывать все ее преимущества и недостатки.

https://youtube.com/watch?v=kBnRLGsnGy0

Технология выполнения односкатной крыши бани

При возведении стен бани одну из стен выполняют более высокой в соответствии с чертежом. В прямоугольной бане обычно это бывает одна из длинных стен, так как длину ската по возможности стараются делать меньшей, это позволяет с меньшими затратами материалов выполнить более прочную крышу.
Если крышу выполняют с чердаком, то на уровне более низкой стены делают пазы для балок потолочного перекрытия на том же расстоянии, что и стропила. В верхнем брусе высокой стены также выполняют пазы под стропила. Все пазы тщательно обрабатывают антисептиком для дерева.

По размерам, указанным на чертеже, выпиливают балки перекрытия и стропила в необходимом количестве из толстой обрезной доски. Их концы, которые будут опираться на балки, пропитывают полимерной гидроизоляционной мастикой и оборачивают рубероидом, укладывают в подготовленные пазы и крепят с помощью шпилек или металлических скоб к стенам.Стропила укладывают на верхний брус – мауэрлат, и стягивают с ним посредством шпилек и металлических пластин. При длине ската более 4 метров между балками перекрытия и стропилами дополнительно устанавливают опоры или подкосы.

Зашивают фронтоны бани с помощью основного материала, из которого она построена или досок.Для бани с чердаком в одном из фронтонов обязательно выполняют вентиляционное окно, так как под крышей будет скапливаться пар, что без проветривания приведет к образованию конденсата.

Поперек стропил сверху укладывают гидропароизоляционную пленку с небольшим провисанием и крепят к стропилам с помощью строительногостеплера. Поверх пленки к стропилам крепят брусок, а на него укладывают сплошную обрешетку из фанеры или разреженную из доски с шагом 0,3-0,6 метра. Сплошную обрешетку выполняют под мягкую кровлю, разреженную – под металлочерепицу, профнастил или ондулин.Укладку кровельного покрытия производят в соответствии с рекомендациями производителя. Металлочерепицу или профнастил крепят к обрешетке специальными саморезами с уплотнительной шайбой в нижнюю волну, создавая нахлест материала на одну волну. Ондулин, напротив, крепят в верхнюю волну гвоздями со специальной широкой шляпкой. Мягкую кровлю крепят на специальный подкладочный слой с помощью термофена. Рубероид приклеивают с помощью битумной мастики.

Крепят карнизные и ветровые планки, а также конек, при этом обязательно устраивают вентиляционный зазор

Если баня дровяная, и через крышу проходит дымовая труба, особое внимание необходимо уделить устройству ее прохода через крышу и перекрытия. По нормам пожарной безопасности расстояние от дымовой трубы должно быть не менее 20 см

Пространство между деревянными конструкциями и трубой зашивается металлическим коробом и внутри заполняется негорючим материалом, например, базальтовой ватой. Со стороны кровли трубу выводят через специальные трубные проходки и выполняют гидроизоляцию трубы.

Утепление крыши бани – обязательное условие, в противном случае значительно увеличивается время на ее прогрев до нужных температур. В бесчердачной односкатной крыше утепляют сам скат. Делают это с помощью подшивки утеплителя изнутри. Плиты волокнистого утеплителя кладут между стропилами так, чтобы не оставалось зазоров. Рекомендуемая толщина утеплителя для средней полосы России – от 10 см, причем в целях исключения мостиков холода утеплитель лучше укладывать в два слоя так, чтобы второй слой перекрывал стыки первого. Утеплитель крепят между стропилами с помощью реек, после чего зашивают металлизированной пароизоляционной пленкой, укладывая ее блестящей стороной в сторону парилки. Пленку крепят степлером к стропилам, после чего поверх нее закрепляют бруски поперек стропил, а на них закрепляют обшивку парилки.

В случае устройства чердака утепляют сам потолок. Для выполнения утепления потолка на балки перекрытия настилают черновой пол, обшивают его снизу гидроизоляционной пленкой и укладывают между балок плиты утеплителя по аналогии с утеплением скатов. Со стороны парилки подшивают пароизоляцию и выполняют внутреннюю обшивку бани.

Утепления потолка

Односкатная крыша бани – экономичная и удобная в эксплуатации конструкция, однако если есть потребность в выполнении мансардного этажа, такая конструкция неудобна, и лучше сделать крышу двускатной или мансардной.
