Вытяжка в бане схема

Рекомендации

Рекомендации по обустройству вентиляции в разных помещениях:

  1. Стены нужно утеплить и защитить утеплитель фольгированной пленкой.
  2. Чтобы пол сох быстрее, при сборке настила между каждой доской нужно оставлять зазор в 1 см.
  3. Вентиляционные отверстия нужно закрывать решетками, чтобы в них не могли пробраться грызуны. Также нужны регулируемые шторки. В строительном магазине можно подобрать декоративные заглушки, которые сверху закрываются деревянными панелями.
  4. Стыки гидроизоляционной пленки следует заклеить металлическим скотчем.
  5. Для быстрого прогревания парилки нужно временно закрыть приточные отдушины, чтобы в помещение не попадал холодный воздух.
  6. Деревянные поверхности после банных процедур рекомендуется протирать тряпкой. Так они будут медленнее гнить, темнеть.
  7. Лучше покупать вентиляторы с защитными кожухами. Все провода должны быть изолированы, спрятаны в гофрированные трубки.
  8. На выходное отверстие рекомендуется закрепить трубу и вывести ее на крышу.
  9. Изготовление вентиляционных отдушин нужно продумать еще на первых этапах строительства. Если этого не сделать, появятся проблемы с изготовлением отверстий в уже готовых стенах, фундаменте.
  10. Для создания массивной системы вентиляции в больших помещениях рекомендуется использовать специальные короба. Они могут быть круглыми, квадратными, прямоугольными. Выбор зависит от планировки бани. Лучше покупать изделия из пластика большой толщины или оцинкованной стали.
  11. Гибкие воздуховоды подходят для помещений со сложной планировкой. Они представляют собой гофрированные трубки с каркасом из металла.

Система вентиляции нужна для всех банных помещений. Без вытяжных, приточных отдушин невозможно добиться оптимального уровня влажности, температурного режима, микроклимата для проведения оздоровительных процедур.

Чтобы добиться хорошего воздухообмена, нужно комбинировать два типа вентиляционных систем — принудительную и естественную.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Прогрев и утепление предбанника

Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.

Есть четыре варианта, чтобы добиться этого:

  1. Печка выходит в оба помещения.
  2. Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
  3. Подача части разогретого воздуха ведется из парилки.
  4. На прямом пути от предбанника до парной находится моечная.

Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.

Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная

Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.

Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.

Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.

Останется только сделать сам пол. Поверхность можно вымостить плиткой или досками. Обычно выбирают древесину, так получается теплый пол и сохраняется единство интерьеров. Покрытие нужно делать сплошным, максимально придвигая досочки друг к другу.

Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.

Подробнее об утеплении потолка можно прочесть в этом материале.

Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки

Бревенчатые дома удастся утеплить в готовом здании, но планировать теплоизоляцию стоит заранее. Также стоит позаботиться об утеплении входной двери.

За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.

Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.

Зачем в бане и сауне вентиляция

Кроме того, что вытяжка в банном помещении нужна, чтобы просто не угореть, она необходима еще в других случаях:

Восполнение уровня кислорода. При горении топлива расходуется кислород, и его нехватка напрямую отражается на самочувствии людей.

Циркуляция воздуха. За счет вентиляции происходит равномерное распределение горячего воздуха по всей бане (сауне), а значит, и более комфортные условия.

Вывод «отработанного» загрязненного воздуха. От этого напрямую зависит здоровье людей

Особенно это важно, когда в парилке находится много посетителей.

Просушка помещения. Важна для предохранения от гниения деревянных построек (полок, скамья, пол).

Вывод неприятных запахов, если такие появляются.

В то же время вытяжка призвана соблюдать тепловое равновесие, сохранять горячий пар в помещении, иначе теряется смысл посещения сауны. В то же время, надо тщательно подходить к проектированию, так как из-за неправильно сделанной вентиляции в парилке могут образовываться сквозняки, а это простудные заболевания и прочие неприятные моменты.


Схема правильного обустройства вентиляции в парилкеИсточник homemyhome.ru

Надо учитывать, что дать однозначную рекомендацию какой системой вентиляции надо воспользоваться, не существует, так как многое зависит от конструкции бани и ее планировки, которых насчитывается не один десяток.

Основы расчета вытяжки

При проведении расчетов воздухообмена нужно учитывать множество различных факторов: объем парной или моечного отделения, полученные показатели воздуха, а также вероятность образования угарных газов.

После выполнения расчетов, специалисты определяют параметры и расположение отверстий для нужной циркуляции с учетом региона и погодных условий.

В случае если необходимая циркуляция воздуха не может обеспечиваться естественной вытяжкой, то рассчитывается искусственная вентиляция, с учетом особенностей планировки конкретной бани.


Вентиляция может рассчитываться на различные схемы воздухообменаИсточник cs.aviarydecor.com

Вся вентиляция рассчитывается на недопущение в парной внезапных термических перепадов. Чтобы не случилось такого явления, при котором тело находится под действием жары, а по ногам дует холодный воздух.

Отличие в градусах потоков воздуха будет происходить, и это, естественно, но от этого не должно быть неудобства. Это еще одна задача вентиляции — выравнивать температуру воздуха, путем его перемешивания.

Вытяжка в бане: смотря какая баня

Бани строятся из самых разных материалов, каждый из которых имеет свою специфику. Это сказывается и на вентиляционных системах, имеющих свои особенности в каждом случае. Об их отличиях в плане организации мы и поговорим ниже.

Вытяжка в сауне

Сауна или финская баня отличается от русской малым количеством пара (это практически сухая баня) и высокой температурой (которая может доходить до 130 градусов!). Во время пребывания в сауне есть четкое правило, касающееся вентиляции: воздух должен меняться не менее 6-8 раз в час. А это требует хорошей управляемости воздушных потоков, заменяющих отработанный воздух свежим менее чем каждые 10 минут.

Идеальным вариантом для сауны, как уже говорилось в другой статье, будет вентиляция басту (конвекционный тип). Вкратце повторим, что она действует по принципу «перевернутого стакана»:

  • вентиляционный короб, стоящий по диагонали от печи, забирает околопольный воздух;
  • выводит его через крышу (стену);
  • внизу, рядом с печкой находится приточное отверстие, через которое приходит свежий воздух;
  • печь нагревает насыщенный кислородом воздух, он поднимается и распределяется по сауне.

Регуляция потоков производится с помощью заслонок, регулирующих открытость короба и приточного отверстия. Важным моментом при этом является постоянная работа печи, потому что именно она выполняет функцию «насоса».

И даже если вытяжку в сауне делать по другой схеме, задача останется прежней:

  • управляемый частый воздухообмен;
  • хороший прогрев прибывающего свежего воздуха;
  • недопустимость быстрых воздушных течений (более 0,3 м/с), т. е. сквозняков.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

  • В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
  • В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции.

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Для бани, которая находится не в низине и не окружена со всех сторон постройками, достаточно двух продух на противоположных сторонах, в противном случае их делают 4. Не стоит забывать о вентиляционных зазорах между стенами и утеплителем.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Особенности обустройства

Прежде чем начинать сборку вентиляции в бане нужно изучить особенности ее обустройства. Для этого необходимо рассмотреть отдельные моменты монтажа разных элементов конструкции для вентилирования помещений.

Расположение, размер и количество окон

Некоторые банщики думают, что при наличии окна в помещении плохо сохраняется тепло, но это ошибочное мнение. Окно будет не только источником естественного света, но и поможет в вентиляции бани.

Опытные банщики рекомендуют устанавливать в парилке два окна:

  1. На уровне полок. Если посетителям парилки станет плохо, можно приоткрыть окно, чтобы состояние нормализовалось.
  2. Под полками. Оно нужно, чтобы после банных процедур быстро высушить лежаки от влаги.

Дополнительно нужно поставить окно внутри моечной. Оно поможет ускорить естественную вентиляцию после проведения водных процедур.

Вентклапаны

Вентиляционные клапаны — элементы систем подачи, отвода воздуха, которые монтируются на приточных, вытяжных каналах. Существует два вида вентклапанов:

  • КПВ — устанавливается на принудительных магистралях подачи воздуха;
  • КИВ — осуществляет инфильтрацию воздушного потока.

По внешнему виду, принципу работы они практически не отличаются. Устанавливать вентклапаны нужно на несущей стене. Изготавливаться эти детали должны из жаропрочных материалов.

Создание отдушин

Второе название отдушин — продухи. Их делают в крыше постройки, нижней части стен, у пола. Располагать их нужно на расстоянии 2 метра друг от друга. Если в постройке есть цокольный этаж, отдушины должны быть в его стенках, которые выходят на улицу. На любой продух необходимо закреплять решетки, чтобы через них в дом не могли попадать грызуны.

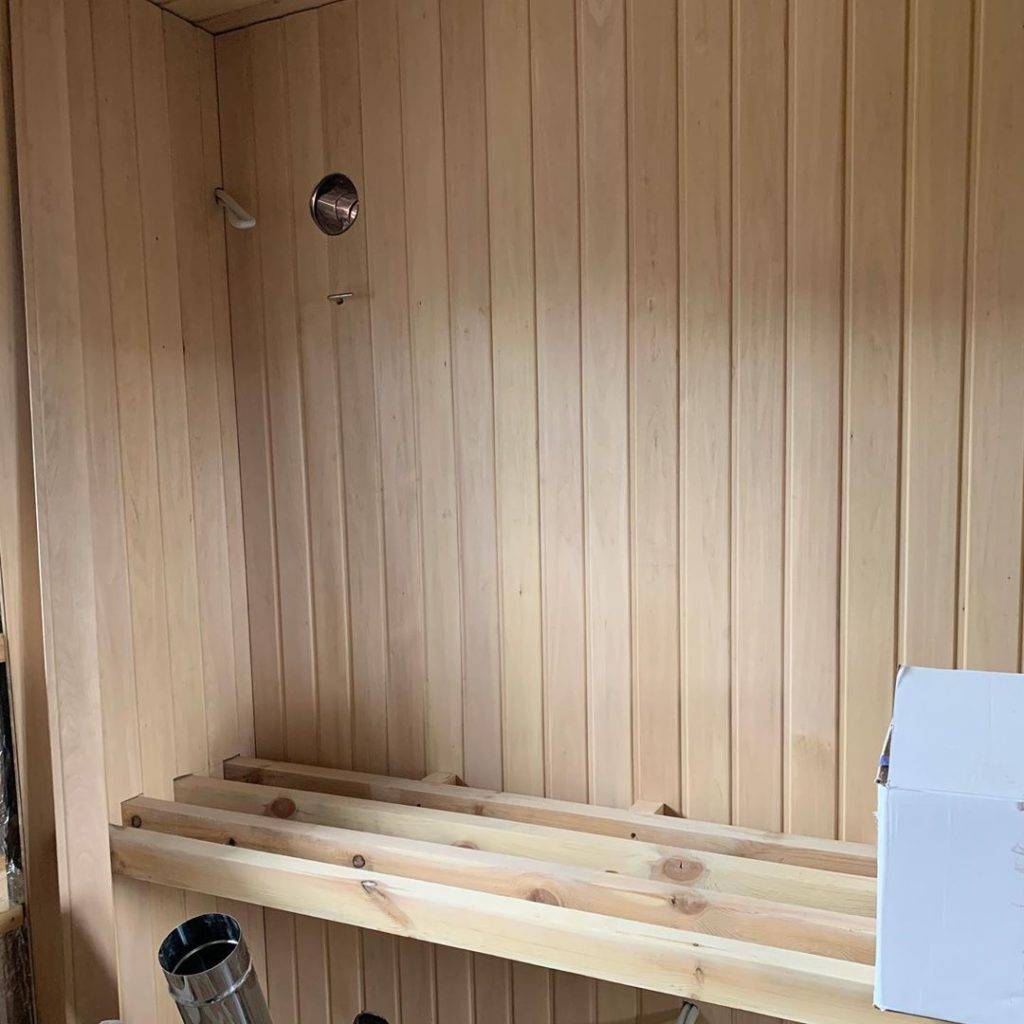

Монтаж вытяжки

Установить вытяжку в бане просто. Чтобы не допустить ошибок, нужно учитывать некоторые нюансы:

  1. Объем поступающего воздуха в помещения не должен быть меньше выводимого за 1 единицу времени.
  2. Скорость воздуха на прямых отрезках магистрали не должна превышать 5 метров в секунду.
  3. Чтобы рассчитать оптимальный диаметр трубок вентиляции, рекомендуется использовать специальную таблицу. Найти ее можно в интернете.

Сама по себе вытяжка изготавливается из гофры, один конец которой заводится внутрь помещения, второй — наружу. С двух торцов на нее одеваются решетки.

Применение вентиляторов

Чтобы сделать рабочую систему принудительного вентилирования воздуха, нужно подготовить элементы для сборки:

  • сетчатую мембрану;
  • заслонки;
  • термометр, гигрометр;
  • корпус для воздуховода;
  • вентилятор.

Решетка нужна, чтобы внутрь вентилятора не попадали различные насекомые, грязь.

Необходимость в принудительном вентилировании

Принудительная вентиляция в бане используется крайне редко. Обычно ее применяют в крупных комплексах с парной большого размера, бассейном и т.п. А в бане стандартных размеров такие методы используют в тех случаях, когда по каким-то причинам естественное вентилирование работает не слишком хорошо или вовсе не работает.


Выбирая вытяжной вентилятор для бани, имеет смысл остановиться на модели, способной переносить нагрев и долго работать в условиях повышенной влажности

Чтобы исправить ситуацию, и превратить естественную вентиляцию в принудительную, достаточно поставить приточный вентилятор в соответствующее отверстие или вытяжной – на вытяжку. Оба вентилятора одновременно обычно не ставят, сложная приточно-вытяжная вентиляция используется только на крупных объектах. А в обычной бане достаточно механической вытяжки.

Если воздух будет принудительно удаляться из помещения, свежие потоки будут занимать освободившееся место в соответствии с законами физики. В больших банных комплексах все немного сложнее. На таких объектах сначала рассчитывают кратность воздухообмена, проектируют систему вентилирования и подбирают вентиляторы подходящей мощности.

Для небольшой парной годится и обычный не слишком мощный вентилятор, который можно приобрести в магазине. Некоторые умельцы даже мастерят механические вытяжки с использованием кулера из старого системного блока. Вот простой пример расчета мощности вентилятора для обычной бани.

Допустим, имеется помещение площадью 9 кв.м. с высотой потолка 2 м. Объем такого помещения составляет 18 куб. м. Кратность воздухообмена, рекомендованная для бань, составляет пять. Умножив объем помещения на кратность воздухообмена, получим необходимую производительность вытяжного вентилятора – 90 куб. м/ч.

Допускается использование вентилятора немного большей мощности, но чрезмерно усердствовать не стоит, иначе воздухообмен станет слишком интенсивным. Если есть желание модернизировать принудительную вентиляцию в бане, можно установить таймер, чтобы устройство автоматически включалось в какие-то определенные промежутки времени.

Используя соответствующие датчики, можно настроить включение вентиляции при достижении заданной температуры воздуха или его влажности. Но в обычной бане такие сложности, как правило, излишни.

Типы вентиляционных систем

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка

Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо

Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.

Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.

Особенности

Вентиляция в бане может быть выполнена различными способами.

От ее присутствия зависит:

  • распределение потоков тепла внутри;
  • комфорт и безопасность моющихся;
  • период эксплуатации здания.

Там непрерывно концентрируется вода и пар, дерево активно вбирает их в себя. Даже если просушивать здание периодически, не налаживая постоянное движение воздуха, эффект окажется недостаточно сильным. Чтобы не было сырости, требуется создать пару вентиляционных окон – одно служит для ввода чистого воздуха снаружи, а другое помогает выйти разогретому, вобравшему много воды. Подбирая местоположение проемов, меняют участки, которые особенно интенсивно проветриваются. Использование в парилке и предбаннике пары выходных отверстий подчас улучшает ориентацию потока воздуха в требуемом направлении.

Конечно, большое значение имеет и величина каждого окна, и возможность отрегулировать просвет. На них ставят задвижки, открываемые полностью или частично. Расчет объема вентиляционных отверстий отталкивается, в первую очередь, от площади помещений бани. Если сделать их слишком крупными, на полу и в мойке плесень никогда не появятся, но парная будет нагреваться очень долго, расходоваться при этом будет необычайно много топлива либо электрической энергии. Слишком узкие окна не позволят воздуху внутри охладиться или стать суше.

Категорически недопустимы все отклонения от нормальных параметров, которые позволяют исключить возникновение мощных температурных перепадов – это не только создает дискомфорт, но и может спровоцировать проблемы со здоровьем. Совсем исключить различие температуры потоков невозможно, требуется только ограничить их величину. Нормальные вентиляционные системы формируются в ходе сооружения бани, при этом делают каналы и готовят проемы. Окошки монтируют только после того, как будет выполнена декоративная обшивка здания. А потому придется ввести в проект бани информацию об устройстве вентиляционных каналов.

В большинстве случаев вентиляционные проемы делают строго одинаковыми. Выходное отверстие можно сделать крупнее входного, однако по правилам безопасности оно не может быть меньше первого. По тем же причинам иногда прибегают к парным выходным окошкам. В качестве управляющих элементов стоит применять не дверцы, а задвижки, при закрытии которых невозможно сохранение щелей. Когда парная прогревается в первый раз, задвижки запирают на 100% до тех пор, пока воздух не достигнет нужной температуры.

Применение элементов с управляемым положением полезно и потому, что величину притока воздуха нужно регулировать сообразно сезону. Когда на улице стоят отрицательные температуры, даже совсем небольшая струйка воздуха приносит много холода. Оттого открывать вентиляционные окна полностью не следует. Поперечные сечения таких окон в среднем должны составлять 24 кв. см на 1 куб. м внутреннего объема. Но это только предварительные цифры, и при сомнении в полученном результате стоит обратиться к квалифицированным теплотехникам для расчетов.

Категорически нельзя ставить вентиляционные окна на одной высоте или даже прямо напротив друг друга, поскольку это не позволит прогреть весь воздух в бане в достаточной степени. Кроме того, такая конструкция не даст равномерно смешать воздушные массы, а значит, потребуется основательно рассчитать точность расположение вентиляционных элементов. Вытяжные окошки рекомендуется помещать чуть ниже потолка, потому что воздух после нагрева сразу устремляется наверх.
