Устройство кровли
Выбор кровельных материалов сегодня весьма велик и ограничивается только вашим выбором и стоимостью. Можно покрыть крышу рубероидом, ондулином, сланцем, металлочерепицей, оцинкованным железом или профлистом.
Каждый из этих кровельных материалов имеет свои преимущества и недостатки. Наиболее дешевым и простым в монтаже кровельным материалом является рубероид. Однако срок его службы составляет всего 10-15 лет. Более долговечен шифер – он сможет простоять без замены 30-40 лет. Наиболее продолжительный срок службы имеют профлист, оцинкованное железо и металлочерепица – около 40-50 лет.В зависимости от кровельного материала следует выбирать угол наклона крыши. Если рубероидом покрыть крышу, имеющую маленький наклон, то зимой на ней будет скапливаться снег, под тяжестью которого может нарушиться целостность кровли, если слоев рубероида будет недостаточно. Более подробно об уклоне крыши в зависимости от выбранного кровельного материала вы можете прочитать здесь.Устройство кровли в самом простом случае представляет собой обрешетку по стропилам с прикрепленным к ней кровельным материалом. Такая конструкция используется в банях с холодным чердаком, она не требует утепления, гидро- и пароизоляции.Если баня будет эксплуатироваться и в зимний период, то целесообразно устройство теплого чердака. В этом случае потребуется более сложная кровля – с послойной гидроизоляцией, утеплителем и пароизоляцией. Возможный вариант утепленной кровли показан на рисунке ниже.
Стрелкой показано движение воздуха, циркулирующего в кровле для вентиляции деревянных конструкций и предотвращения их гниения.
Небольшой видеоролик об утеплении кровли с использованием матов Isover вы можете посмотреть ниже (для воспроизведения нажмите на треугольник):
обзором кровельных материалов
4 Инструкция по строительству банной крыши
Сооружая банную крышу, в точности выполняйте нашу инструкцию:
- Балки должны располагаться сверху на стенах. Они выполняют функцию опоры для кровельной конструкции. При будущем возведении чердака зафиксируйте в гнезде перекрывающие балки. Если при проверке горизонтальности балок вы обнаружили, что они выступают за стены на 50 см, то следует установить под них столбы-опоры.
- Установите на опоры стропила. Между ними выдерживается расстояние, что составляет хотя бы 1 м.
Для фиксации стропил используют накладки, изготовленные из древесины. Также можно применять скобы, изготовленные из металла. - Если планируется дальнейшая укладка рулонного материала, сделайте сплошной настил, применяя для этого древесину. Для жесткого покрытия понадобится другое основание – обрешетка, выполненная из доски.
- Закройте конек, используя заготовки, сделанные из асбестоцемента или металла. Для покрытия фронтонов подойдут доски. Зависимо от вкуса хозяина, можно подобрать и другой материал, например, вагонку или сайдинг.
- В случае строительства бани с чердаком оставьте в торцах проемы для дверцы и окон. Они могут располагаться с одной стороны или быть с разных торцов, зависимо от того, каков угол наклона кровли. Если крыша пологая, то расположите окно и дверцу на разных сторонах.
Конструкции крыш для бани

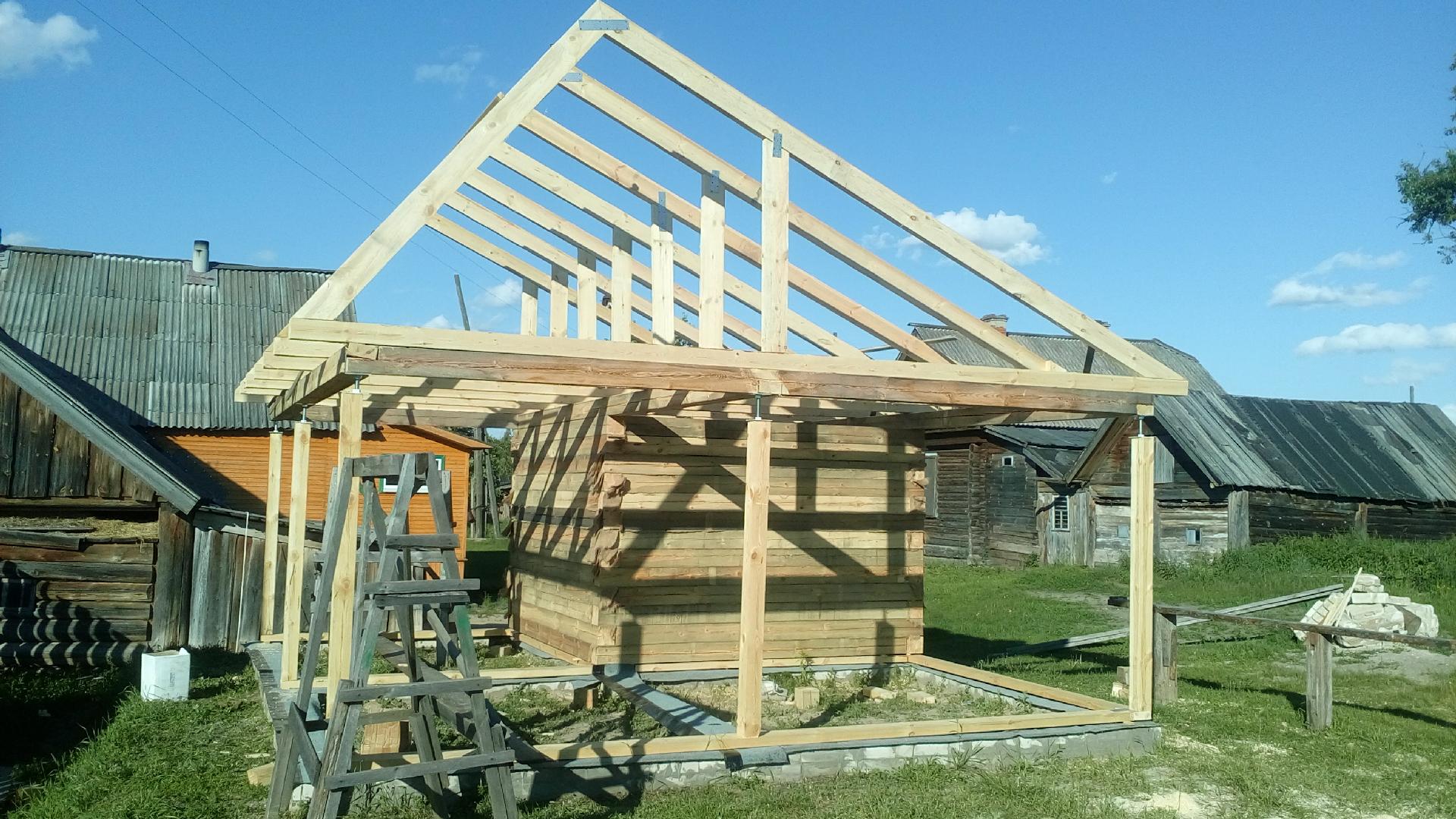

При возведении крыши используются стропильные конструкции. При этом стропила внизу опираются на прочный брус, который называют мауэрлат или на потолочные балки, а сверху соединяются коньковым брусом (прогоном). Схема с опиранием на потолочные балки показана на рисунке ниже:
В зависимости от размеров конструкции для прочности могут быть добавлены дополнительные элементы – подстропильные стойки, ригели, стяжки. Основные варианты решения стропильной крыши в зависимости от ее размеров показаны на рисунках ниже.
Схема с опиранием стропил на мауэрлат, как показано на рисунках выше, или верхнее бревно (брус) сруба более простая, чем с висячими стропилами, но при этом возникает распирающая стены нагрузка.
Какие бывают крыши для бани?
В настоящее время наиболее широко применяются два типа крыш для бани – двухскатная и односкатная.
Односкатная крыша
Односкатная крыша дешевле в изготовлении, меньше затеняет участок и может стать хорошим выбором для небольшой бани. Односкатная крыша выбирается и в том случае, когда баня пристраивается к другим постройкам. Также крышу с одним скатом целесообразно строить в районах со значительной ветровой нагрузкой, чтобы уменьшить общую парусность постройки.
Однако при этом следует понимать, что из-за небольшого угла наклона, с такой крыши хуже скатывается снег и дождь, что приводит к дополнительной нагрузке на строительные конструкции и нередко становится причиной сокращения срока службы крыши.
Если вы остановите свой выбор на односкатной крыше, то постарайтесь выбрать кровельный материал достаточной прочности или придать ей уклон не менее 40 градусов к линии горизонта.
Двухскатная крыша
Чаще всего при строительстве бани устраивается двухскатная крыша. Хоть она и обойдется несколько дороже, но зато смотрится аккуратнее, баня с двухскатной крышей похожа на небольшой домик, а не на сарай или какую-то хозяйственную постройку.
С такой крыши хорошо скатываются атмосферные осадки, служит она дольше. Под двускатной крышей можно устроить чердак, в помещении которого можно сушить веники для бани, хранить хозяйственный инвентарь или даже устроить в нем небольшое помещение, где смогут переночевать гости. Стоимость строительства двускатной крыши также зависит от угла наклона ее скатов к горизонту. Более наглядно такая зависимость стоимости строительства крыши показана на рисунке ниже:
Как вы видите из приведенной схемы, чем больше угол наклона скатов крыши к линии горизонта, тем меньшую нагрузку она испытывает в зимний период от выпадающего снега и ее можно построить из конструктивных элементов меньшего сечения.И двухскатная и односкатная крыша может выполняться как с чердачным перекрытием, так и без него. Если баня небольшая и ее использование предполагается только во время дачного сезона, то можно сделать бесчердачную крышу. Баня, используемая и в зимний период, обычно выполняется с чердаком, утепленное перекрытие которого помогает лучше сохранить тепло.
Как правильно построить крышу бани
Попытаемся разобраться вместе, как сделать крышу бани своими руками. Для начала рассмотрим, какие же крыши бывают, и что особенного в их устройстве. Ведь не все же имеют опыт и знания необходимые для строительства загородного дома или бани, некоторым приходиться начинать строительство с нуля.
Давайте определимся, какие вообще бывают крыши. Их существуют, выражаясь языком строителей два вида:
- чердачные покрытия;
- бесчердачные покрытия.
Короче говоря, они бывают с чердаком и без оного. Для крыши с чердаком сначала выполняют чердачное перекрытие, и лишь потом устанавливают крышу, односкатную или двускатную.
- Чердачное покрытие более функционально, к тому же имеет более привлекательный вид. Благодаря ему обеспечивается приличная теплоизоляция, бани с данным покрытием функционируют и зимой.
- Бесчердачное покрытие, как правило, возводят в бане на даче, оно менее затратное, меньше затеняет участок. Зачастую его выполняют односкатным, и применяют для небольших сооружений площадью 12-15 кв. м. Если баня имеет большую площадь, то лучше чтобы крыша была двускатной.
Некоторые особенности устройства крыши бани
Перед началом строительства крыши бани своими руками, необходимо ознакомиться с ее конструкцией, которая состоит:
- несущей конструкции: балки, мауэрлат, стропильные ноги;
- кровли: настил из досок, покрытие.
Несущая конструкция выполнена из балок и опор, а кровля состоит из каркаса и водоизолирующего покрытия. В основном, крыша бани бывает двускатная.
Устройство чердачного перекрытия
Начинать строительство крыши бани своими руками следует с чердачного перекрытия. Вместе со стропилами его собирают на земле, а потом с помощью автокрана поднимают наверх и устанавливают в нужном месте. Классные специалисты советуют производить монтаж наверху, то есть, по месту осуществляя привязку к основным конструкциям коробки. Стропила устанавливаются под наклоном, этим увеличиваем прочность и надёжность чердачного перекрытия при непогоде. На местности, где дожди и снег – весьма частое явление, уклон крыши необходимо выполнить более крутым, в местах, где преобладают ветра, уклон делаем более пологим. Стропила делают из бруса, бревен и досок. Ширина доски 15 см, а толщина 4 см. Диаметр бревна для стропил — от 12 см. Стропила из бруса должны иметь сечение не менее 60 кв. см. При монтаже стропил из бревен, делают сверху на вершине специальные вырезы. Для надежного крепления стропил к балке используем вспомогательные брусья. Крепят их при помощи специальных железных скоб
Важно помнить, что основные балки не должны терять горизонтальность. Если она нарушена, ее следует исправить, для чего под балки подкладывают дощечки.
Под концы стропил подкладываем брусья, чтобы нагрузка равномерно распределилась вдоль стены. Стропила устанавливаются через каждые 1 – 1,2 м
Затем они соединяются со стеной при помощи железных скоб. Друг с другом их скрепляют специальными ветровыми соединениями, благодаря чему обеспечивается устойчивость сооружения при возникновении ветровых нагрузок. На самом верху кровли стропила крепятся брусом (коньковый брус), специально применяемым для соединений сверху. Из концов стропил формируют деревянный карниз. Длина карниза определяет долговечность стен и как правило выступает за уровень стены на 40-50 см.
Обрешетка
Способ обрешетки крыши зависит от выбранного кровельного материала. Если кровля крыши бани будет выполнена из рубероида или битумной черепицы, то используют для обрешётки сплошной плоский деревянный настил.
Настил для обрешетки выполняется из ровных, чистых, хорошо просушенных досок. Если кровлю делаем из шифера, то его укладываем на обрешетку из брусьев, размеры которых 50*120 мм. И располагаются они на расстоянии одного метра друг от друга.
На сегодняшний день вместо рубероида успешно применяют «Гидробарьер». Вершину крыши покрывают листами оцинкованной стали или специальными шаблонами. Шаблоны покупают вместе с шифером, а также их легко изготовить самим из листов оцинкованного металла.
С торцов чердак обшивают досками. Потолок в бане обычно обшивают деревом, так как дереву присуща высокая термостойкость. Утеплять крышу бани нет особой необходимости, так как помещение не жилое.
Ну вот, собственно говоря, крыша на баню готова, можно произвести торжественную помывку всех строителей бани.
6 Покрытие банной крыши
Процедуру монтажа кровельного материала рассмотрим на примере укладки шифера:
- Первый этап заключается в создании обрешетки под шифер. Так как мы будем предварительно укладывать рубероид, то следует сделать сплошной настил.
- Далее переходим к монтажу рубероида. Раскраивая материал, обязательно оставляйте припуск в 10-15 сантиметров. Уложите первый лист и прикрепите его, используя специальные кнопки, иначе его сдует ветром. Следующие полосы нужно размещать, выдерживая нахлест в 8-10 см. Следите, чтобы не возникали нежелательные волны. После монтажа края рубероида, которые выступают за границы обрешетки, аккуратно обрезаются. Кроме того, необходимо учитывать, что ориентиром для расположения шифера будет выступать первая полоса, изготовленная из рубероида.
- Шифер принято укладывать в полтора листа, ориентируясь на высоту ската. Чтобы ускорить рабочий процесс, нарежьте заранее половинки листов. Листы фиксируются шиферными гвоздями, которые имеют антикоррозийное покрытие, и дополнительно укрепляются шурупами. Образованные щели устраняют путем использования битумной мастики.
- Для изготовления конька используют доски или оцинкованное железо. Также вы можете приобрести в специализированном магазине уже готовое изделие.
Последний этап строительных работ состоит в создании потолка, который можно выполнить с помощью настила по верхней обвязке стен или подшить отделочными материалами, предварительно уложив паро- и теплоизоляцию.
1 Особенности банной крыши
Крыша состоит из нескольких базовых конструкций. Первая из них – стропильная система. Второй выступает настил, который представлен обрешеткой, гидроизоляцией, теплоизоляционным и кровельным материалом. Еще одним конструктивным элементом может являться чердачное перекрытие, но его строят не всегда. Крыша с чердаком выглядит привлекательно, а также отличается хорошими теплоизоляционными показателями. Крыша, не имеющая чердака, предназначена для бань, которые планируется эксплуатировать преимущественно летом.
Банная крыша имеет один или два ската:
Односкатную крышу выбирают для бани, которая примыкает к дому, небольших летних бань, или если хозяин хочет сократить расходы на строительные работы. Высота кровли, которая имеет один скат, не регламентируется никакими требованиями, однако в большинстве своем такие крыши возводят практически плоскими.

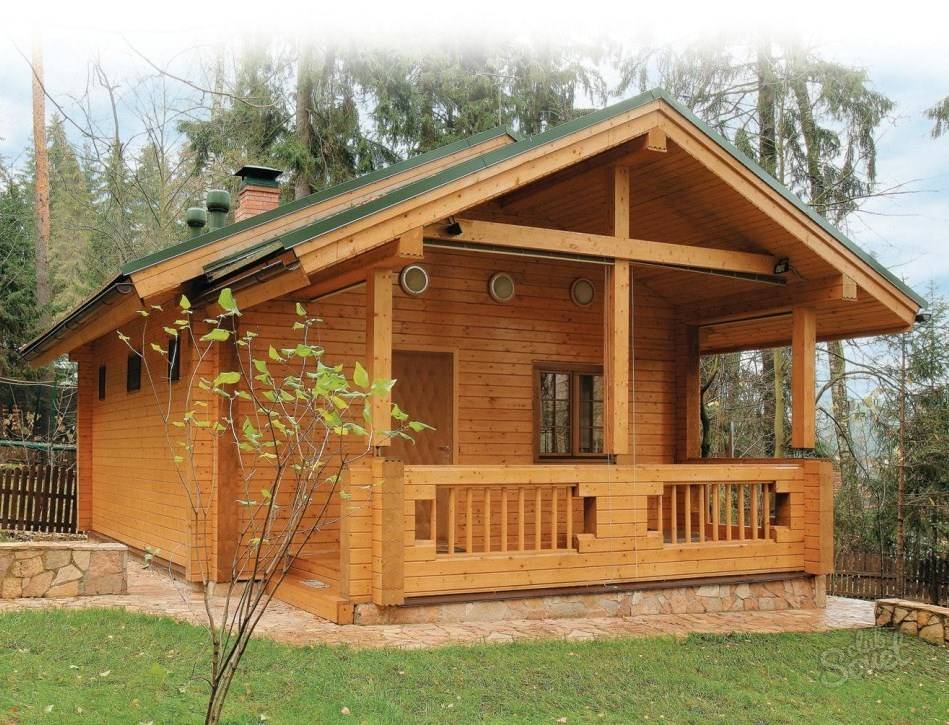

Двускатные крыши считаются более распространенным вариантом для бревенчатых банек, построенных в виде отдельного здания. Если скаты имеют достаточную высоту, под кровлей можно устроить полноценное помещение для проживания
Крутизна двускатной кровли определяется эстетическими пожеланиями владельца, но также следует принимать во внимание и климатические особенности.
Виды крыш для бани
При самостоятельном проектировании сооружений на своем дачном участке, специалисты рекомендуют перед тем, как сделать крышу бани своими руками, основательно продумать все до мелочей и придерживаться следующего правила: чем проще, тем лучше и надежнее.
На стадии утверждения проекта строительства бани необходимо продумать такие аспекты, как:
- количество скатов у крыши – один или два, реже четыре (с множественными изломами);
- угол наклона скатов (то есть под каким уклоном впоследствии будет монтироваться кровля), в особенности для односкатной крыши;
- подборка кровельного и прочего изоляционного материала;
- необходимость монтажа на крыше бани утепленного чердака и т.д.
Так как приоритетным решением является простота и надежность конструкции, то при поиске ответа на вопрос, как правильно сделать крышу на бане, стоит знать, что двускатную кровлю делают при отдельно стоящем здании, а односкатную – при примыкании бани непосредственно к жилому строению (например, дому или вынесенной наружу летней кухне).
Помимо прочего также еще очень важно знать, как сделать стропила для крыши бани. Потому что правильно и качественно смонтированные стропила обеспечат всей кровельной конструкции долгий срок службы
Сама же стропильная опорная система представляет собой в правильно расположенном порядке конструкцию из деревянных ферм (балок), на которые затем и монтируется обрешетка, пароизоляция, гидроизоляция и собственно само кровельное покрытие.
Нелишним также по технике безопасности, чтобы уберечь крышу бани от самовозгорания, будет предусмотреть на стадии проектирования дымовой воротник, который монтируется в месте стыка дымовой трубы с поверхностью крыши.
Общая схема возведения крыши на бане выглядит следующим образом:
- На потолочное перекрытие устанавливаются под высчитанным необходимым углом стропила, представляющие собой доски 100х400 мм и балки 150х500 мм.
- Из обработанных антисептическим раствором деревянных досок с интервалом не более 10 см монтируется обрешетка.
- Осуществляется паро-, тепло- и гидроизоляция.
- Укладывается слой кровельного материала.
https://youtube.com/watch?v=UyYxA-FutcU
В случае, если баня будет построена из пеноблоков, то в потолке необходимо предусмотреть два отверстия под вентиляцию.
2 Угол наклона ската
Наклон скатов может варьировать в широких пределах – а именно от 2,5 до 60 градусов:
- При большем угле осадки лучше скатываются с плоскостей.
- Для бани-пристройки его значение выбирается, зависимо от использованных материалов, и составляет 50-60 градусов.
- Если на местности преобладают сильные порывистые ветра, то высокая конструкция не будет приемлемой, в таком случае кровлю стоит сделать плоской, чтобы исключить ее повреждение ветром.
- В регионах, где наблюдаются обильные осадки, оптимальным считается расположение скатов под углом в 45º, чтобы на кровле не скапливались снежные массы.
- Наклон скатов также зависит от выбранного кровельного материала: металлическая кровля – 15-27°, шифер – 27, рулонные материалы – 3-15 градусов.
- Для крыши без чердака угол может составлять не больше 10°.
Возведение крыши: подробная инструкция
Чтобы крыша на баню своими руками была качественной, долговечной и недорогой необходимо очень ответственно подходить ко всем этапам ее возведения. Работы по строительству кровли начинаются с возведения несущей конструкции. Чтобы уменьшить ее стоимость следует подобрать подходящие материалы.
Схема несущей конструкции крыши
Если баня обладает небольшими размерами, при которых ширина здания не превышает трех метров, то для строительства стропильной конструкции можно использовать деревянный брус. Всего потребуется 18 брусков с размером 50х50 мм, 6 из которых должны быть длиной 3,7 метра, а 12 — 2,3 м. При использовании этих материалов, крыша бани своими руками получится надежной и недорогой.
Когда материал закуплен, выполняется его разметка и монтаж на здание. Все элементы несущей конструкции крепятся при помощи обычных гвоздей. Сперва возводятся боковые стропила, а после них — фронтальные. Все работы выполняются по одинаковой технологии, поэтому стропильная система сможет возвестить довольно быстро. Если в вашей бане будет чердачное помещение, то в одном из фронтальных стропил делается оконная рама, а в другом — дверной проем. Это позволит вам получить свой чердак, которым будет удобно пользоваться.
Когда несущий элемент будет полностью построенный, можно приступать к возведению обрешетки. Она бывает сплошной и разреженной. Конструкция обрешетки определяется исходя из того, какой материал будет использоваться для перекрытия кровли. На этом этапе у многих возникает закономерный вопрос о том, как сделать крышу бани более качественной. Здесь все зависит от правильного месторасположения и размера ферм. Инструкция по возведению кровли для бани гласит, что фронтальные фермы должны находиться по центру крыши под небольшим углом, а другие монтируются на расстоянии один метр друг от друга. Подобная конструкция крыши будет обладать лучшей жесткостью и прослужит значительно дольше.
Вот, собственно, и все. Теперь у вас есть не только подробное представление обо всех нюансах строительства бани, но также у вас есть подробная инструкция о том, как построить крышу бани самостоятельно, не привлекая профессионалов
Напоследок стоит отметить, что немаловажное значение имеет и качество материалов, поэтому не следует сильно экономить при выборе типа кровли, утеплителя и гидроизоляции
Рекомендуем видео о том, как сделать крышу на бане своими руками.
Другие типы кровель для бани: основные моменты проектирования и возведения
Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.
Односкатная кровля
Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45°.
Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:
- При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
- Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.
Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.
Крыша с неравносторонними скатами
Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:
- Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
- Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.
Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.
