Как сварить печку в баню

Практические советы и реальные фото готовых печей

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными).

Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

  1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
  2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
  3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Монтаж металлической печи с кирпичными стенками

С давних времен печь в настоящей бане была изготовлена из камней или кирпичей. Металлические модели – это более современные печки. Они имеют несколько недостатков, связанных с тем, что металл не сохраняет тепло так, как камень. Но народные умельцы нашли решение, соединив два варианта печей в один. Так и зародилась металлическая модель, обложенная кирпичом. Она имеет множество преимуществ:

  • не пересушивает воздух, как голый металл
  • снижает риск ожогов при случайном прикосновении
  • за счет теплопроводности снижает затраты сырья для топки
  • снижает риск пожара

Монтируется такая конструкция очень просто: сначала по стандартной схеме устанавливается металлическая печь, а потом вокруг нее укладывается кожух из пожаростойкого кирпича.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Функционирование печей с баками

Бак расположен на дымоходе, поэтому горячий дым нагревает воду

Существует два принципа работы печей в бане с баком для воды:

  • непосредственный нагрев в ёмкости, которая может быть внешней или вмонтированной в печь — забор кипятка происходит из бака;
  • циркулирование воды между теплообменником и выносным аккумулирующим баком, перемещение жидкости по соединительным трубопроводам происходит самотёком или посредством циркуляционного насоса.

Циркуляционные системы в свою разделяются на два типа: с прямым и косвенным нагревом. В обоих случаях используют энергию горящего топлива. При прямом способе, вода в баке или теплообменнике нагревается непосредственно огнём, от разогретых стенок печи или от дымохода, отводящего горячие продукты горения.

При пользовании необходимо учитывать физические свойства материалов системы и воды:

  • бак заливают до растопки печи, оставляют запас, необходимый для компенсации расширения жидкости;
  • не заливают холодную воду в пустой разогретый бак — металл может лопнуть, а резко выделившийся пар причинить ожоги;
  • для циркуляционного насоса необходимо предусмотреть резервное питание — если при отключении электричества циркуляция прекратится, а теплообменник может взорваться от повышающегося давления.

В случае систем косвенного принципа действия используют перенос тепла за счёт промежуточного теплоносителя:

  • В теплообменнике печи установлена спираль или ёмкость с теплоносителем.
  • Нагреваемый бак и накопитель соединены трубопроводами.
  • Нагретый промежуточный теплоноситель перемещается насосом по контуру, нагреваясь, а затем отдавая тепло.
  • Поверхность спирали в накопителе нагревается от промежуточного теплоносителя, отдавая тепло потребляемой воде.

Косвенные системы сложнее в устройстве, но стабильнее в работе.

Варианты сварных отопительных устройств

Думая о том, как самому сварить печь для бани, нужно вначале решить вопрос о том, какое будет использоваться топливо.

В отопительных металлоконструкциях применяется:

  • дрова, паллеты, уголь и/или брикеты, т. е. твердое топливо;
  • керосин и/или солярку, бензин с низким октановым числом (так называемый тяжелый);
  • электроэнергия;
  • природный газ.

Считаетеся,что печь лучше всего топить при помощи дров, они передают специфический банный ароматБензин и керосин имеют очень неприятный запах, поэтому их нежелательно использовать для топки печи в бане

Перед тем как сварить железную печь в баню, которая будет функционировать за счет электричества, следует подумать о дороговизне подобного устройства. Электропечь требует бережного обращения, качественной проводки, тщательной изоляции всех проводов и соединений. Это намного увеличивает себестоимость и сложность проведения монтажных работ. Расход энергии во время эксплуатации печи высокий. Цены на электричество постоянно растут.

Электрическая печь в бане считается наиболее дорогим вариантом прогрева парилки

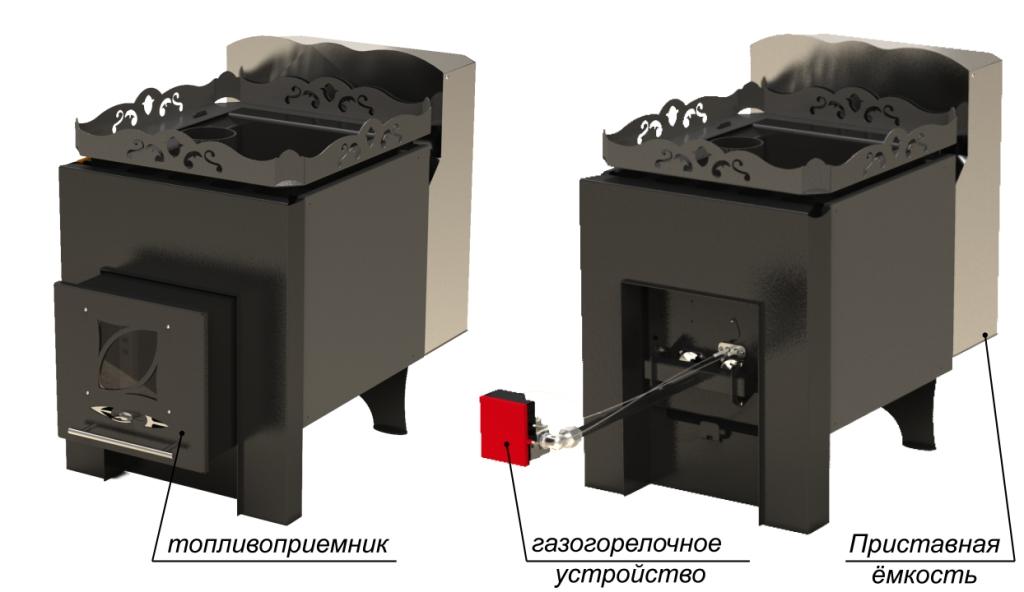

Топливо для газовой печи поставляется в баллонах или по специальной отводящей трубе. Ее подсоединяют к центральной магистрали. Газ создает высокую опасность взрыва или непроизвольного возгорания. Об этом следует основательно подумать, решая вопрос о том, какую печь сварить в баню.

Газовые печи в бане также являются недорогим вариантом для прогрева парилки, но очень взрывоопасным

Важные советы

  • Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
  • Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
  • После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
  • Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
  • Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
  • Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

  1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
  2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
  3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
  4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

  • с корпусом, ориентированным в пространстве вертикально или горизонтально;
  • растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
  • с баком для воды и без него;
  • с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Расчёт размеров печи и чертежи

Габариты печи имеют большое значение и зависят от объёма отапливаемого помещения с учётом тепловых потерь, количества камня и подогреваемой воды, а также требуемой температуры. Слишком большая печь будет тяжёлой и потребует усиленного фундамента, а маленькая не обеспечит требуемой температуры в бане. Поэтому, чтобы самому сварить печь для бани, необходимо рассчитать её размеры и составить подробный чертёж, на котором будет указана толщина металла, точные размеры и расположение заготовок. Мощность печи зависит от её нагреваемой площади и от объёма отапливаемого помещения, поэтому произведём расчёт габаритов изделия в таком порядке:

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.

Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

Изготовление печи

Выполнение инструкции, как сварить печь для бани из трубы, не требует специальных знаний. Достаточно иметь минимальные навыки по работе с материалом, инструментами и сварочным аппаратом.

Кожух, в котором можно будет обустроить каменку и топку, делается из трубы длиной 1 м или немного больше. Резервуар для воды можно сделать из отрезка длиной 50-70 см.

В нижней части прорезается поддувало. Стандартные габариты – от 18 на 5 (h) до 20 на 6 (h) см. Чуть выше крепится стальная пластинка или планка толщиной примерно 1,2 см.

Банную печь можно изготовить из металлической трубы

Над поддувалом нужно приварить колосниковую решетку (колосник). Для фиксации концов в планке необходимо прорезать отверстия соответствующего размера.

Вход для топки вырезают, отступив от нижнего края трубы-заготовки 40-45 см. Оптимальный размер топки — 30 на 30 см. При необходимости допускается обустройство топки размером 25 на 25 см.

Сверху к трубе необходимо приварить муфту из стали. Ее крепят только одним концом.

Для установки закрывающей дверцы необходимо прикрепить крючки или петли. Далее нужно приварить запирающее устройство — защелку.

Схема устройства банной печи из трубы

Над топкой выкладывается каменка. Необходимые размеры для парной небольшого и/или среднего объема:

  • глубина — от 12 до 15 см;
  • длина — от 30 до 35 см;
  • глубина емкости — 10 см.

Другой вариант — приварить чугунную решетку на 40 см выше колосника. Поверх нее необходимо уложить крупные голыши и/или булыжники без острых углов. Предварительно камни нужно промыть проточной водой из шланга и просушить. Можно обработать антисептиком.

Труба, в которой обустроена топка, устанавливается горизонтально. К ней под прямым углом приваривается кусок трубы меньшего сечения.

Схема горизонтального расположения топки печи из трубы

Теперь нужно приварить днище ко второму отрезку трубы. Его вырезают из листового металла. Затем нужно вмонтировать вентиль и установить кран для воды. Дно резервуара для воды вырезается из стального листа толщиной 8 мм и приваривается выше каменки на 10-15 см. В задней стенке обустраивается входное отверстие диаметром от 12 до 15 мм.

Нижний конец дымохода нужно приварить к днищу резервуара. Сверху к баку крепится дугообразный элемент из нержавеющей стали. К его внутреннему изгибу приваривается труба дымохода. Через оставшееся отверстие будет заливаться вода. После окончательной сборки нужно тщательно зачистить и отшлифовать сварочные швы, обязательно проверяется их герметичность.

Способы подключения дымоходов к печи

Правильная температура в парилке

О правилах классических оздоровительных банных процедур можно говорить много, но в данной статье подробно остановимся именно на температуре. Если говорить о наиболее подходящей для здоровья во всех отношениях температуре в парилке, то этот показатель лежит в пределах между 50 °С и 70 °С

. В классической русской бане печи всегда строили из кирпича и были они, как правило, с закрытыми каменками. Такая конструкция была просто не в состоянии нагреть парную выше 60 °С и для того, чтобы хорошенько пропотеть, потребовалось бы сидеть в ней слишком долго, но выход из положения был найден.

На нагретые до красна от прямого пламени камни выливался ковш воды, который мгновенно превращался в легкий горячий мелкодисперсионный пар, наиболее комфортный как для дыхательных путей, так и для кожи. Облако пара поднималось под потолок и человека лежащего на полоке с помощью веников этим паром постепенно обдавали небольшими порциями. При грамотной технике нагнетания пара на различные части тела процесс парения приносит не только незабываемые позитивные ощущения, но и самый сильный оздоровительный эффект.

Проектируя собственную баню важно понимать, что кроме правильной температуры для получения полного спектра положительных воздействий парения на тело, в бане также должна быть определенная влажность. Оптимальный показатель лежит в пределах 60%. Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма

Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма.

Достичь того, чтобы в парилке была одновременно и указанная температура и правильная влажность, можно только при условии, если печь в ней с закрытой каменкой

Очень важно для получения качественного мелкодисперсионного пара, чтобы камни в печи были нагреты не менее чем до 300 °С. А если каменка открытая, то при нагреве в ней камней до такой степени, сама печь будет настолько разогрета, что температура парилки выйдет за пределы 70 °С

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

  • болгаркой с дисками по металлу;
  • сварочным аппаратом с электродами;
  • набором измерительных инструментов;
  • листами металла;
  • металлическими уголками;
  • дверцами для топочной камеры, поддувала;
  • арматурой для изготовления колосника;
  • трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

  1. Раскалить металлические детали.
  2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

  1. Вырезать металлические листы для создания корпуса.
  2. Отдельно сварить две части ящика.
  3. Между частями закрепить арматуру.
  4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
  5. Сделать на отверстиях дырки.
  6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

  1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
  2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
  3. Сварить две части трубы вместе.
  4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
  5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

  1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
  2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
  3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

  1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
  2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

  1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
  2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
  3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
  4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
  5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Правила установки

Печь можно или купить готовую, или сделать своими руками. Но это еще не все, так как вторая половина дела – ее установка. Сама основная задача – подготовка места в бане, где будет располагаться печь. Как выше уже писалось, доля металлической конструкции основательный фундамент не нужен, но все равно необходимо установить своеобразный пьедестал. Во-первых, это укрепит пол и поможет выдержать полностью печь, так как кроме ее собственного веса нужно учитывать вес водяного бака и камней. Во-вторых, придаст дополнительную защиту, необходимую по технике безопасности.

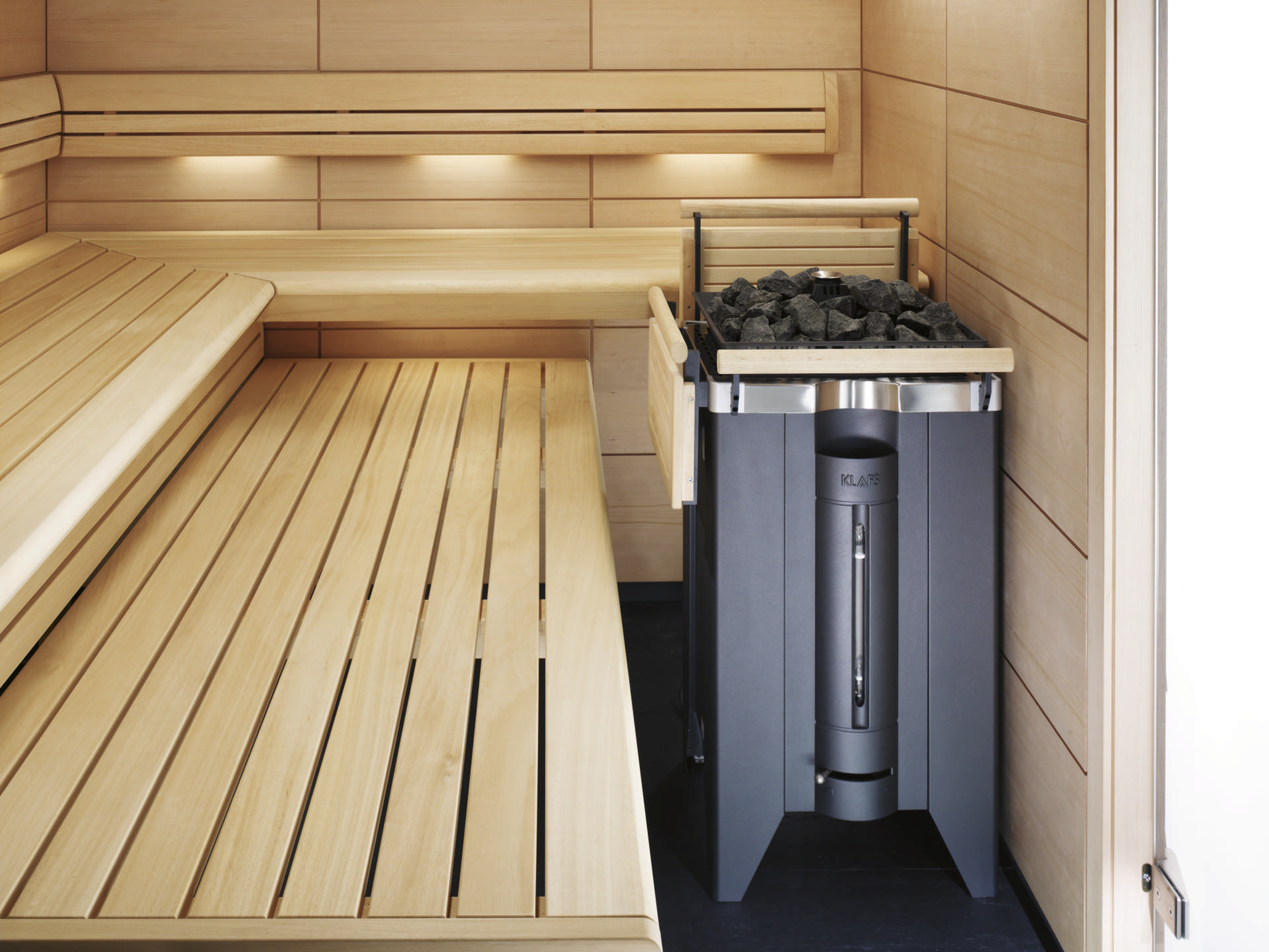

Установка печи

Для подготовки подиума, нужно вырыть котлован глубиной около 35-50 см, зависимо от величины и массивности печи. На самое дно засыпается песок и тщательно утрамбовывается сверху размещается щебень и на него рубероид. Все остальное заливается раствором бетона и песка. Когда все тщательно высохнет (лучше выдержать не менее 20 дней), выкладывается кирпичная кладка на высоту приблизительно 15 сантиметров над уровнем пола. Если кладку не сделать, и печь установить на бетон, он быстро разрушится и потрескается из-за перепадов температурного режима.

Также при установке печи важно соблюдать дистанцию от стен – не меньше 20 сантиметров. На всех поверхностях вокруг печи рекомендуется установить жаропрочные металлические листы, которые будут их защищать

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

1 × 2 =

Adblock
detector
