Сварка печи из вертикальной трубы
Основной корпус печи — кусок трубы из толстого металла длиной не менее 90 см. К нему нужно приварить днище из листовой стали.
С наружной стороны к днищу привариваются металлические ножки. Можно использовать готовые или сделать их самостоятельно из толстого арматурного прута или других подходящих металлоконструкций.
Поддувало вырезается в трубе сбоку. От днища нужно отступить на 4 или 5 см. Из вырезанного участка трубы делают дверцу. К ней крепится удобная ручка, крючки или петли и задвижка (щеколда).
Схема печи из вертикальной трубы
Для изготовления колосниковой решетки необходимо вырезать из металлического листа круг. Диаметр равен сечению трубы. В центре заготовки нужно вырезать отверстие в форме квадрата или прямоугольника. К его краям крест на крест привариваются отрезки арматурного прута. Готовая конструкция помещается в трубу на 15-20 см выше днища и приваривается.
Дверца топки размером 25х25 см вырезается на 18-20 см выше колосниковой решетки. Далее к ней крепятся петли, ручка, щеколда.
Для обустройства каменки внутри трубы наваривается решетка из арматурного прута. Ее размещают на 15 см ниже верхнего края трубы. Немного выше решетки нужно вырезать отверстие размером 25х8 см. Это позволит вынимать и закладывать камни при необходимости.
Разновидности печей для бани с теплообменником для воды
Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:
Металлические. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.
Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.
Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).
Кирпичные. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.
Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.
Изготовление печи своими руками
Для изготовления печки понадобятся навыки работы со сварочным аппаратом
Наиболее простая печка создается по следующим этапам:
Метровая труба применяется для создания каменки, 0.7 м трубы идет для изготовления бака под воду.
Внизу будущего парогенератора сделается вырез для поддувала шириной 20-25 см и высотой 6-10 см. К верхнему краю нужно приварить толстую металлическую пластину. В приклеенном элементе прорезаются отверстия для расположения колосников.
В этой же трубе делаются отверстия для топки 25-30 см. Сама труба устанавливается в горизонтальном положении. Крепеж осуществляется с помощью крючков.
Сверху топочного отдела становится обрезок трубы под каменку (глубина*длина = 12*30). Трубу необходимо сварить для прочного крепления. Завершается этап монтированием дверки соответствующих размеров.
Парогенератор заполняется камнями. Для улучшенной стойкости приваривается пруток из стальной арматуры по верху каменки.
Сверху печи крепится муфта, выполняемая из стальной шины шириной 50 мм. К выступающему концу будет присоединяться сосуд для воды.
В стальном листе вырезается круг. В полученной фигуре проделывается отверстие для установки дымоходной коммуникации диаметром от 100 мм. Вырезанный круг наглухо приваривается к трубе
Важно, чтобы этот шов был чрезвычайно крепким: вода не должна проникнуть к топке.
В полукруге из стали делается отверстие для дымовой трубы с использованием болгарки. К дырке приваривается труба
Верхняя часть бака закрывается. На оставшийся отрезок монтируется регулирующая крышка с ручкой.
Финальные штрихи: убираются потеки сварки и металла с применением болгарки и зачистного механизма.
Монтаж металлической печи с кирпичными стенками
С давних времен печь в настоящей бане была изготовлена из камней или кирпичей. Металлические модели – это более современные печки. Они имеют несколько недостатков, связанных с тем, что металл не сохраняет тепло так, как камень. Но народные умельцы нашли решение, соединив два варианта печей в один. Так и зародилась металлическая модель, обложенная кирпичом. Она имеет множество преимуществ:
- не пересушивает воздух, как голый металл
- снижает риск ожогов при случайном прикосновении
- за счет теплопроводности снижает затраты сырья для топки
- снижает риск пожара
Монтируется такая конструкция очень просто: сначала по стандартной схеме устанавливается металлическая печь, а потом вокруг нее укладывается кожух из пожаростойкого кирпича.
Правила безопасности
Готовую банную печь несколько раз испытывают на улице перед установкой
Нельзя устанавливать готовую печку сразу в помещение. Перед монтажом агрегат должен вхолостую проработать на свежем воздухе 3-5 раз. Располагают печь так, чтобы топка и входная дверь находились на одной линии и «смотрели друг на друга». Вокруг аппарата настенная и напольная поверхности покрываются сталью, дополнительным теплоизоляционным слоем.
Также важно соблюдать другие моменты:
- швы завариваются наглухо;
- никаких деревянных материалов и легко воспламеняющихся предметов возле печки;
- нужно регулярно чистить дымоходные трубы, чтобы скопившаяся сажа не возгорелась.
Печь в бане – основополагающий элемент. Вместо покупки дорогостоящего аппарата можно приобрести материалы и сделать печку своими руками. Процесс монтажа не самый сложный, однако требует соблюдения всех стандартов, правил и разрешений.
Особенности установки
- Перед отделением для топки необходимо положить теплоизоляционный материал и накрыть его листом металла.
- Печь нельзя устанавливать близко к деревянным стенам или материалам, которые быстро и легко воспламеняются.
- Можно обложить металлическую печь кирпичом. Он увеличит теплоотдачу и придаст устройству дизайнерский вид, а также увеличит безопасность использования. Толщины стенки в полкирпича будет достаточно, расстояние от самой топки – 10-15 см.
- Первые несколько раз готовое изделие следует протапливать для прогрева и усадки материала, а потом уже можно поместить его в баньку.
- Дверцы топки должны находиться напротив входа.
- Часть дымохода, который проходит через крышу, следует покрыть известью и оштукатурить. Труба должна быть выше кровли на 50 см и больше.
- Топка из горизонтальной трубы сжигает дрова полностью и дает больше тепла.
- Наиболее удобно делать печь для бани из толстой качественной трубы, которая не подвержена коррозии и подходит по размеру.
Современные специалисты делают топку с двумя отделениями: в одном горит твердое топливо, а другое предназначено для догорания того, что осталось. Таким образом увеличивается КПД работы. Размер всей конструкции должен соответствовать площади бани.
Как сварить печь в баню своими руками
Сегодня производителями предлагаются различные конфигурации банных нагревательных аппаратов – дровяные, газовые, на жидком топливе. Но стоимость их часто зашкаливает, и то, что она подойдет в конкретную баню не гарантировано. Однако то, что изготовлено собственными руками – на века. Если вы задались вопросом, как сварить печь для бани самостоятельно – это не слишком сложно, необходимо лишь вооружиться инструкциями и советами печников. В статье мы дадим подробные рекомендации и советы, главное – необходимо следовать технологии и безопасности и продумывать каждый этап печных работ.
Основные требования к банной печи
Современные устройства, изготовленные собственными руками, по функциональности и внешнему виду могут сравниться с фабричными. При правильном изготовлении они также экономны, компактны и не нуждаются в особенном уходе. Зависимо от специфики бани конструкция может быть изготовлена для дров, жидкого или другого топлива. Однако она должна соответствовать требованиям:
- Оптимальная мощность и возможность ее контроля и регулировки. Например, обогревательная мощность печки может быть приемлемой для бани из бруса и неподходящей по мощности для каркасной.
- Теплоаккумулятор и парогенератор необходимы для регулировки режимов влажности и температуры.
- Регулировка конвекции.
- Отсутствие поверхностей, нагрев которых может достигать 150С.
Горячий и холодный варианты конфигурации
Конфигурация устройства может быть горячего или холодного типа зависимо от температурного режима печных стенок. При горячей конструкции стены нагреваются до 100°С, в результате чего нагревается и парная. Такая баня разогревается быстро, и это стало преимуществом для парилок, где отсутствует постоянное отопление и которые используются нечасто. Аппараты холодного типа для таких парных не подходят. Недостатком их становится высокая возможность перегрева и превращения в сауну, что не всегда безопасно для человеческого организма.
Преимуществом аппаратов холодного типа, которые нуждаются в длительном протапливании, является высокий уровень безопасности, ведь в такой бане невозможно обжечься. Нагрев при такой конфигурации осуществляется посредством специальных каналов, вбирающих прохладный воздух пола, пропускающих его через огонь и отдающих через верх уже подогретым до оптимальной температуры, но не обжигающим.
Технология и этапы сварки печи самостоятельно
Итак, разберемся как самому сварить печь для бани. Для этого можно использовать листы стали или готовую большую трубу, которая не нуждается в разрезании. Стальные трубы с толстыми стенками являются наиболее часто используемым материалом для изготовления банного обогревательного оборудования. Ее герметично сваренный корпус гарантирует полную безопасность находящимся в парной, а функциональность превзойдет все ожидания. Еще одним преимуществом станет то, что такое устройство не требует специальных ограждений. Сварить такую печь для бани можно за несколько часов, нужно лишь желание и некоторые инструменты.
Функционирование печей с баками
Бак расположен на дымоходе, поэтому горячий дым нагревает воду
Существует два принципа работы печей в бане с баком для воды:
- непосредственный нагрев в ёмкости, которая может быть внешней или вмонтированной в печь — забор кипятка происходит из бака;
- циркулирование воды между теплообменником и выносным аккумулирующим баком, перемещение жидкости по соединительным трубопроводам происходит самотёком или посредством циркуляционного насоса.
Циркуляционные системы в свою разделяются на два типа: с прямым и косвенным нагревом. В обоих случаях используют энергию горящего топлива. При прямом способе, вода в баке или теплообменнике нагревается непосредственно огнём, от разогретых стенок печи или от дымохода, отводящего горячие продукты горения.
При пользовании необходимо учитывать физические свойства материалов системы и воды:
- бак заливают до растопки печи, оставляют запас, необходимый для компенсации расширения жидкости;
- не заливают холодную воду в пустой разогретый бак — металл может лопнуть, а резко выделившийся пар причинить ожоги;
- для циркуляционного насоса необходимо предусмотреть резервное питание — если при отключении электричества циркуляция прекратится, а теплообменник может взорваться от повышающегося давления.
В случае систем косвенного принципа действия используют перенос тепла за счёт промежуточного теплоносителя:
- В теплообменнике печи установлена спираль или ёмкость с теплоносителем.
- Нагреваемый бак и накопитель соединены трубопроводами.
- Нагретый промежуточный теплоноситель перемещается насосом по контуру, нагреваясь, а затем отдавая тепло.
- Поверхность спирали в накопителе нагревается от промежуточного теплоносителя, отдавая тепло потребляемой воде.
Косвенные системы сложнее в устройстве, но стабильнее в работе.
Материалы и инструменты
Итак, что нам потребуется, чтобы замешать хороший раствор? Во-первых, инструменты. С их помощью мы будем месить, сеять, класть… Во-вторых, нужны сами материалы, то есть то, что мы будем месить, сеять и класть.
Инструменты: лопата — для заготовки песка и глины, мастерок – перемешиваем и применяем для работы, сито с размером ячеек 1-2 мм, ёмкость для перемешивания (корыто, ванна, бак), пару тазиков, ведро, дрель или перфоратор с насадкой миксера.
Необходимые материалы: глина – основа раствора, песок – основной наполнитель, цемент – связующий компонент, известь, асбест, гипс – вспомогательные и дополнительные компоненты (обычно не применяются), чистая вода.
Изготовление печи
Выполнение инструкции, как сварить печь для бани из трубы, не требует специальных знаний. Достаточно иметь минимальные навыки по работе с материалом, инструментами и сварочным аппаратом.
Кожух, в котором можно будет обустроить каменку и топку, делается из трубы длиной 1 м или немного больше. Резервуар для воды можно сделать из отрезка длиной 50-70 см.
В нижней части прорезается поддувало. Стандартные габариты – от 18 на 5 (h) до 20 на 6 (h) см. Чуть выше крепится стальная пластинка или планка толщиной примерно 1,2 см.
Банную печь можно изготовить из металлической трубы
Над поддувалом нужно приварить колосниковую решетку (колосник). Для фиксации концов в планке необходимо прорезать отверстия соответствующего размера.
Вход для топки вырезают, отступив от нижнего края трубы-заготовки 40-45 см. Оптимальный размер топки — 30 на 30 см. При необходимости допускается обустройство топки размером 25 на 25 см.
Сверху к трубе необходимо приварить муфту из стали. Ее крепят только одним концом.
Для установки закрывающей дверцы необходимо прикрепить крючки или петли. Далее нужно приварить запирающее устройство — защелку.

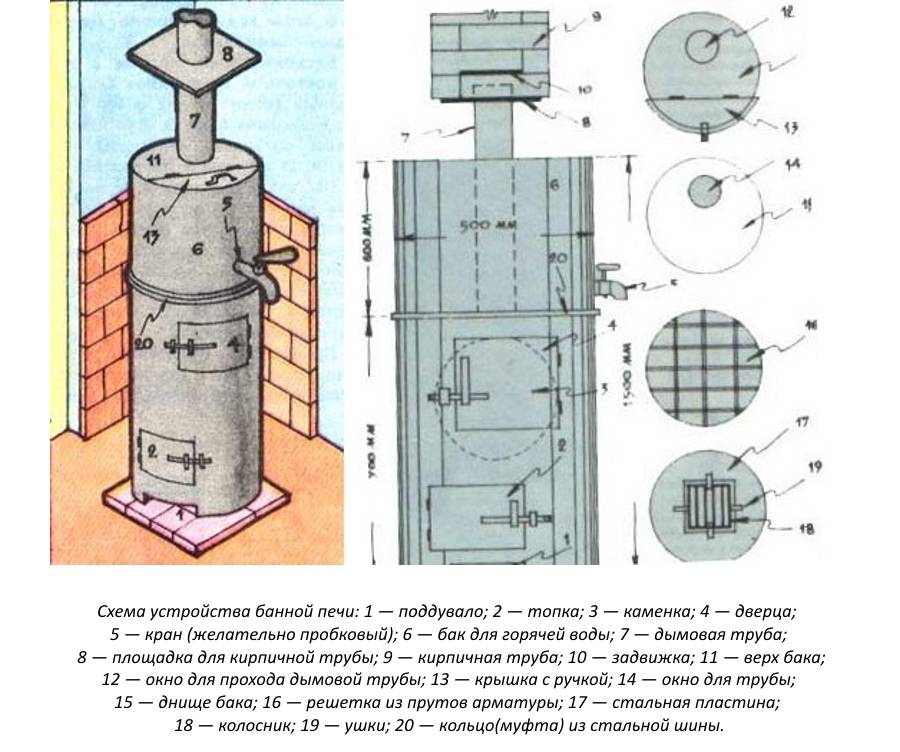

Схема устройства банной печи из трубы
Над топкой выкладывается каменка. Необходимые размеры для парной небольшого и/или среднего объема:
- глубина — от 12 до 15 см;
- длина — от 30 до 35 см;
- глубина емкости — 10 см.
Другой вариант — приварить чугунную решетку на 40 см выше колосника. Поверх нее необходимо уложить крупные голыши и/или булыжники без острых углов. Предварительно камни нужно промыть проточной водой из шланга и просушить. Можно обработать антисептиком.
Труба, в которой обустроена топка, устанавливается горизонтально. К ней под прямым углом приваривается кусок трубы меньшего сечения.
Схема горизонтального расположения топки печи из трубы
Теперь нужно приварить днище ко второму отрезку трубы. Его вырезают из листового металла. Затем нужно вмонтировать вентиль и установить кран для воды. Дно резервуара для воды вырезается из стального листа толщиной 8 мм и приваривается выше каменки на 10-15 см. В задней стенке обустраивается входное отверстие диаметром от 12 до 15 мм.
Нижний конец дымохода нужно приварить к днищу резервуара. Сверху к баку крепится дугообразный элемент из нержавеющей стали. К его внутреннему изгибу приваривается труба дымохода. Через оставшееся отверстие будет заливаться вода. После окончательной сборки нужно тщательно зачистить и отшлифовать сварочные швы, обязательно проверяется их герметичность.

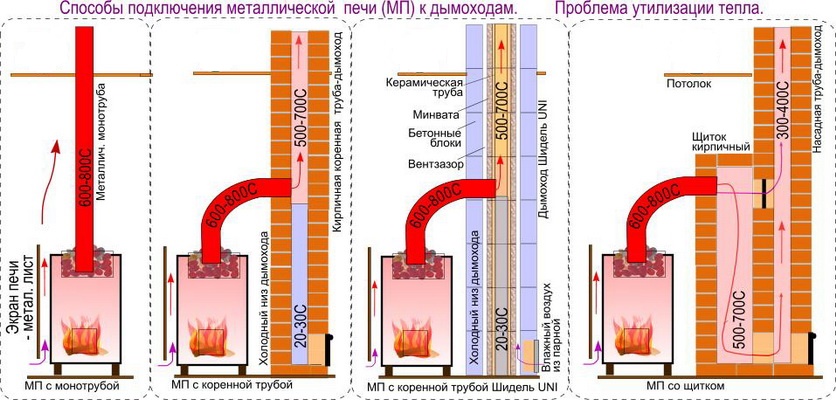

Способы подключения дымоходов к печи

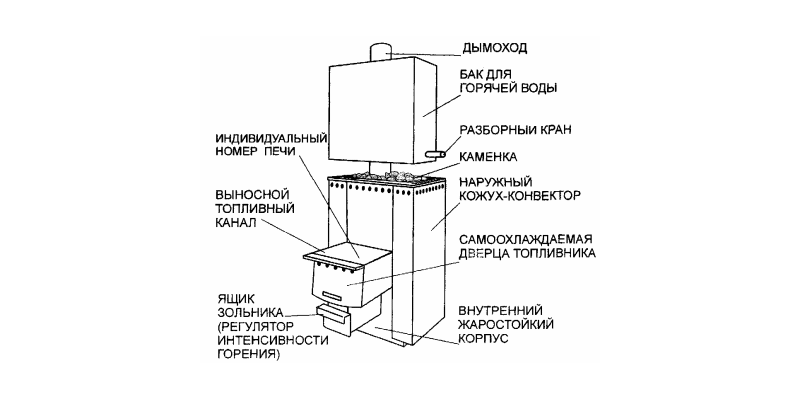

Описание печи для бани
Для бани рекомендуется печь на дровах, чтобы присутствовал характерный аромат древесины
Банная печь работает на обогрев помещения бани, воды для помывки и камней для образования паров. Благодаря ей в парилке присутствует пар и постоянное тепло.
Любое нагревательное банное устройство состоит из обязательных частей:
- Топка. Здесь происходит сжигание органического топлива, на выходе получаются высоконагретые дымовые газы.
- Зольник. Располагается под топкой.
- Поддувало. Дверца, через которую в топку поступает воздушный поток.
- Дымоходная задвижка. Предназначена для тяги. Чем шире открывается заслонка, тем быстрее и интенсивнее сгорает сырье и нагревается помещение. Чтобы не растерять тепло, задвижка закрывается после полного сгорания и остывания углей.
- Змеевик (котел). Главная функция – подогрев воды.
- Каменка – парогенератор.
Наиболее распространенный вариант для парилки – печка на дровах. Состоит из топки, колосников, зольника и дымохода. Изготавливается из кирпича или металла. Несмотря на сравнительно небольшие габариты способна обогреть просторное помещение.
Чугунные печки бывают:
- временного горения – протапливаются дровами;
- постоянного горения – используется газ или жидкое топливо.
В первом случае в парной можно находиться только после полного сгорания сырья. Во втором – всё время.
Электрические печки выпускают в разных размерах, различной производительности и эффективности. Устройства, работающие на электроэнергии, быстро повышают температуру до заданных значений и долго служат. Но есть один минус – такую печь для бани нельзя сварить своими руками.
Бак для воды
Резервуар для воды делают из куска трубы длиной 60 см. Днище вырезают из листовой стали и приваривают снизу. Предварительно в заготовке нужно вырезать вход для трубы дымохода и вмонтировать патрубок.
Бак для воды над печью
Для изготовления крышки резервуара нужно вырезать круг соответствующего размера. Заготовку разрезают пополам строго по диаметру.
Одна половина приваривается по краю основной трубы. Предварительно в полукруге обустраивается отверстие, через которое впоследствии пройдет дымоходная труба. Из второй половины делают откидную крышку. Для этого ее крепят к 1-му полукругу при помощи петель. Предварительно нужно приварить ручку. Откидывая крышку, можно будет набирать воду, и наполнять резервуар по мере надобности.
Выносной бак для печи
В нижней части резервуара устанавливается кран для воды. Последний этап — сваривание бака и основной трубы в единую конструкцию. Чтобы правильно сварить печь в бане своими руками, видеоматериал, прилагаемый ниже, нужно внимательно посмотреть.
Необходимые материалы и элементы для изготовления печи
Банная печь своими руками из металла, сварена на совесть, не хуже дорогих фабричных аналогов. А так как никаких умений и вычислений для ее изготовления не нужно, практически каждый может выполнить эту работу своими руками.
Для изготовления печи потребуется:
- сталь листового типа (8 мм) или труба (50 см сечение);
- труба для дымохода (сечение 10 см и выше);
- арматура от 1 см сечение;
- колосники;
- емкость для воды из металла;
- дверцы для конструкции;
- сварочный аппарат;
- пила по металлу (болгарка);
- средства для защиты при сварке.
На фото и в инструкции подробное объяснения как сварить банную печь.
Выбор печи для парилки: разновидности конструкций
Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:
- скорость нагрева;
- особенности компоновки;
- способ нагрева каменки;
- используемое топливо.
В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.
«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования
Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха
Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.
Конструкция печи с открытой каменкой наиболее популярна
Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.
Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.
Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.
Подводя итоги. Несколько слов об ИК излучении
Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.
В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.
