Банная печь с водяным баком: особенности конструкции, где установить и как выбрать

Мощность – главный критерий выбора печи для бани

Печь может быть выдержана в любых габаритных пределах, работать на разном топливе и иметь самый разнообразный дизайн, но к ней в первую очередь предъявляется 2 ключевых требования:

  • оптимальная для конкретно взятой парилки мощность;
  • установка с соблюдением утвержденных правил и положений.

Характеристики некоторых печей, в том числе мощность

Некоторые модели дровяных печей Ермак

Мощность – первое, на что нужно обращать внимание при выборе печи. Приводить какие-то конкретные универсальные цифры бессмысленно – это в принципе невозможно

Главное, чтобы данный показатель был оптимальным для конкретного случая.

Уже на этом этапе многие застройщики допускают большую ошибку, приобретая печной агрегат с большим запасом мощности, рассчитывая, что это позволит сократить временные затраты на прогрев парилки. Да, помещение будет быстрее нагреваться, но далее печь перейдет на минимальный режим работы. Итог один – воздух будет горячим, камни – холодными. Лить воду на недостаточно прогретые камни бессмысленно – пар в таких условиях либо не образуется вообще, либо будет идти клубами, как из чайника. А в бане, как известно, пар должен быть прозрачным и легким, иначе находиться в парилке станет крайне неприятно или попросту невозможно.

Каменка в бане – фото

Ошибкой является и другая крайность – установка маломощного агрегата с целью банального сокращения суммарных затрат на обустройство парилки. Даже если печь с малой мощностью и прогреет помещение до требуемого уровня, ей для этого придется «вкалывать» по максимуму. Как по вашему, что происходит с системой, которая постоянно работает на износ? Правильно, она очень быстро ломается.

Выбирайте каменку достаточной мощности

Так какая же мощность может считаться оптимальной? В инструкции к любой печи фабричного производства указывается 2 интересующих нас на этом этапе параметра:

  • мощность, как правило, измеряемая в кВт;
  • объем парилки, который сможет качественно обслуживать печь заявленной мощности.

Мощность каменки выбирайте в соответствии с объемом парной

Чтобы избавить себя от сложных длительных расчетов, пойдем самым простым путем: определим объем парилки и, отталкиваясь от него, установим требуемую мощность.

Первый шаг. Рассчитываем объем парного помещения. Для этого нам надо замерить его длину, ширину, а также высоту. После перемножаем полученные числа, находя таким образом показатель объема. Если сохранилась проектная документация, обращаемся к ней и избавляем себя от этого этапа расчета. Допустим, длина нашей парилки равна 2 м, ширина – 1,5 м, а высота – 2,2 м. Объем этого помещения составит 6,6 м3.

Делаем расчет объема парной. Для удобства можно использовать проект вашей бани

Второй шаг. Внимательно осматриваем стены и потолок. Здесь нам надо определить, имеются ли на них неизолированные участки, к примеру, кладка, кафельная облицовка, стеклопакеты и т.п. Считаем площадь каждого такого участка (множим длину и ширину). Суммируем полученные значения. Например, у нас есть окно размерами 60х60 см и кафельная облицовка 100х100 см. Расчет таков:

(0,6х0,6)+(1х1)=1,36 м2.

Полученное число умножаем на коэффициент 1,2 – это дает нам новое значение, равное 1,632. Прибавляем к объему парилки и получаем 8,232.

При расчетах учитываем обшивку, материал дверей, количество окон и другие аспекты

Третий шаг. Если дверь в парилку сделана из стекла, увеличиваем итоговое число из предыдущего шага на 1,5. Результат – 9,732.

При наличии стеклянной двери увеличиваем расчетный коэффициент

Таким образом, печка должна быть рассчитана на обогрев 9,732 м3

Здесь очень важное замечание: в сопутствующих инструкциях к печам указываются рабочие объемы в промежутках, например, 4-9 м3. В нашем примере разумно приобрести печь с некоторым запасом, к примеру, агрегат на 7-12 м3 хорошо подойдет, в то время как ресурса печки на 5-10 м3 будет недостаточно

При определении нужной оптимальной мощности в кВт принято придерживаться закономерности, в соответствии с которой на 1 м3 пространства уходит 1 кВт мощности.

Обращаем внимание на характеристики и выбираем оптимальную модель

Не превышайте рекомендуемого объема камней

Коротко о главном

Трудно сказать, какая печка лучше для бани – дровяная или электрическая, кирпичная или чугунная. У всех свои предпочтения, а одна баня не похожа на другую.

Если говорить об агрегатах, работающих на твёрдом топливе, которые и являются самыми востребованными, то их выбор основывается на нескольких критериях. Это мощность, требуемая для качественного обогрева, материал изготовления, наличие бака, необходимого для приготовления горячей воды для мытья.

Самая важная конструктивная особенность – это расположение топочной камеры, которая может быть встроенной и выносной, позволяющей топить баню не из парилки, а из предбанника.

Истинным любителям банных процедур стоит обратить внимание на вид и объем каменки, от которых зависит качество пара. Огромный ассортимент банных печей, произведённых в нашей стране и за рубежом, позволяет найти оборудование, соответствующее любым требованиям

Огромный ассортимент банных печей, произведённых в нашей стране и за рубежом, позволяет найти оборудование, соответствующее любым требованиям.

Источник

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

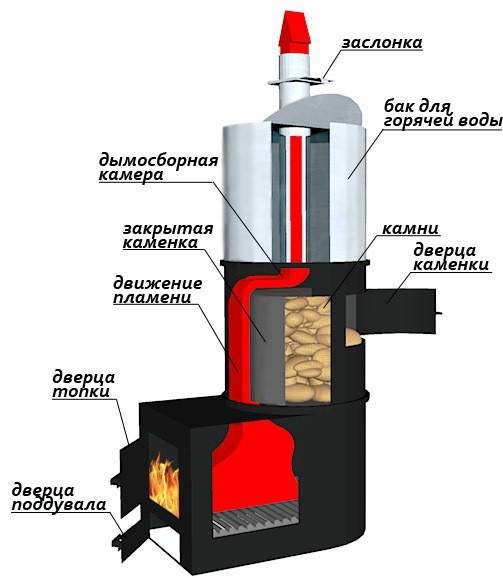

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Соблюдаем правила безопасности

Чтобы предотвратить вероятность аварийных ситуаций, следует ответственно подходить к эксплуатации отопительной системы в бане:

Соблюдайте правила безопасности при монтаже и эксплуатации бака

  1. Запрещается неподвижно крепить трубы к стенам: при нагреве они могут менять размеры от высоких температур.
  2. Мощность теплообменника не может превышать 10% от общей мощности банной печи.
  3. Объем водного бака должен быть таков, чтобы его прогрев происходил приблизительно через два часа после начала протопки печи, иначе вода просто испарится.
  4. Для создания более плотной резьбы в местах соединения труб с теплообменником следует использовать жароустойчивые прокладки.
  5. Нельзя вливать холодную воду в разогретую систему.

Мы рассмотрели в общих чертах монтаж печи для бани с теплообменником. Благо строительный рынок представлен большим выбор агрегатов, элементов и крепежных деталей для печей. Вам теперь остается лишь подобрать качественные материалы и подойти к процессу монтажа с умом и аккуратностью. Желаем удачи!

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться

Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша – вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации – это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД – вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака – еще такой же лист. На него – фольга и что-нибудь из числа негорючих термоизоляторов – минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак – на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником – Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань

Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Важно знать: «Как почистить дымоход»

Изготовление своими руками

Довольно много банщиков с опытом рекомендуют делать емкости именно из нержавеющей стали. Большинство её плюсов было перечисленно выше и все они указывают на большое удобство в использовании такого материала. Но стоит учесть, что у нержавейки есть и разные марки, и не все могут подойти для изготовления емкости с водой в бане. Одни из лучших вариантов – это марка 08 Х 17 (430) и 812 Х 18Н10 (304). Это очень надежные поверхности, которые не требуют особого ухода и прослужат долгое время.

Часто мастера используют трубу из нержавейки. В таком случае емкость похожа на бочку. И это довольно удобный вариант, ведь не придется тратить много времени на расчет размера и соединение листов. Для изготовления такой железной бочки необходимо выполнить следующие этапы:

  • Сначала нужно отрезать необходимый кусок трубы болгаркой.
  • Места распила трубы необходимо тщательно обработать. Для этого можно использовать обычный напильник. Облегчить задачу и сэкономить много времени поможет бормашина со специальными насадками.
  • Затем необходимо приступить к установке дна и верхней крышки емкости. Собственно, для этого нужно найти лист нержавейки. Обычно толщина верхней и нижней части больше, чем стенки самого бака. На листе нужно прочертить ровную окружность в соответствии с диаметром трубы. Необходимые окружности вырезаются и опять же обрабатываются. Если через емкость будет проходить печная труба, то в нижней и верхней частях делают дополнительные отверстия в соответствии с диаметром трубы от печки.
  • Следующий этап работ – это соединение вырезанных частей с основной частью будущей емкости. Для этого применяется сварочный аппарат или метод пайки (что значительно сложнее и продолжительнее). После соединения опять-таки нужно хорошо обработать сварочные швы. Кстати, при необходимости, да и для удобства верхнюю часть приваривать вовсе не обязательно. Её можно закрепить на корпусе болтами или сделать в виде крышки, чтобы можно было снять. Это делается, когда емкость не подключена к водопроводу и вода заливается ручным способом.
  • Следующий этап работ наиболее кропотливый. На емкости необходимо установить кран и патрубки. Для этого нержавейку нужно просверлить снизу и сверху в местах, где будут находиться краны. Иногда патрубки просто приваривают к емкости, чтобы не делать специальную резьбу.
  • Затем выполняются работы по установке емкости. Более подробно о них рассказано ниже.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

  • серая печь;
  • чёрная;
  • печь по-белому;
  • каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.
