Как правильно установить сэндвич трубу в бане

Основные требования к дымоходу в бане

  1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
  2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
  3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
  4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:

    Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.

  5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
  6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
    • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
    • без разделки прохода термоизоляционными материалами – не менее 500 мм.
  7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
  8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
  9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
  10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
  11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
  12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

  1. В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
  2. В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
  3. Банные печи могут разгонять температуру до 700 градусов.
  4. Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
  5. В дизельных агрегатах показатель ‒ 250 градусов.
  6. Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь: http://docs.cntd.ru/document/1200098833.

Необходимые комплектующие

В стандартный перечень входят:

  1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
  2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
  3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
  4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
  5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
  6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
  7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
  8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
  9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
  10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
  11. Торцевые заглушки.
  12. Различные переходники, конденсатосборники.
  13. Опорная площадка. Равномерно распределяет нагрузку.
  14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Что касается теплоизоляционного материала, то по стандарту используют волокно на основе базальта или минвату. Профессионалы посоветуют применять базальтовую вату Rockwool WIRED MAT 80 с толщиной от 25 до 60 миллиметров.

Также можно пользоваться керамзитовым или полиуретановым утеплителем

При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами

Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

Способы соединения сэндвич-труб:

  • фланцевый;
  • байонетный;
  • «по мостику холода»;
  • «по дыму»;
  • «по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: «Какие бывают дымоходы для банной печи – виды и способы монтажа»). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

Если сборка дымохода для бани произведена правильно, то конструкция должна получиться качественной. Естественно, задача заключается не только в том, чтобы правильно выполнить работы, но и закупить качественные материалы с сертификацией от производителя.

Изоляция труб в сауне

Сегодня лучшим материалом для изолирования банных труб является фольгоизол. Он не выделяет из-за высоких температур никаких вредных веществ.

Его также используют для защиты:

  • трубопроводов;
  • теплотрасс;
  • воздухопроводов.

Если делать все основательно, нужно создать из трубы «сэндвич»:

  • первый слой – нержавеющая труба банной печи;
  • второй слой – базальт;
  • третий слой — внешний контур.

Такой дымоход нагреваться будет намного меньше традиционного. Это станет препятствием для возможного образования конденсата.

Как правильно провести изоляцию трубы в сауне

  1. Дело в том, что изоляция на основе базальта:
  • выдерживает высокую температуру;
  • не воспламеняется при серьезном нагревании;
  • не выделяет неприятных запахов.

Поэтому такие дымоходы называют «теплыми», так как изоляционный слой не позволяет трубам из металла быстро остывать от внешнего воздуха. В результате все водяные пары, обязательно присутствующие в дыме, не остынут и в виде конденсата не появятся вместе с сажей на их внутренних стенках. Из-за этого дымовые газы легко выходят наружу, не испытывая сопротивления.

  • Наружная труба за счет внутреннего слоя изоляции остается холодной, практически не нагреваясь, обеспечивая полную пожаробезопасность сауны.
  • Такой дымоход улучшает работу печи, которая быстро прогревается и сразу выходит на рабочий режим.
  • Улучшается тяга за счет отсутствия различных преград-завихрений, которые есть у кирпичных труб.

Утепление банной трубы

Дополнительно: обмотайте трубу слоем гибкого асбеста в том месте, где она соприкасается с горючими элементами. От влаги защитите дымоход сверху «грибком».

Полезные советы печников: обратите внимание…

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Монтаж газохода с пересечением стены

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок

Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

https://www.youtube.com/watch?v=npszLwuduaY

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.

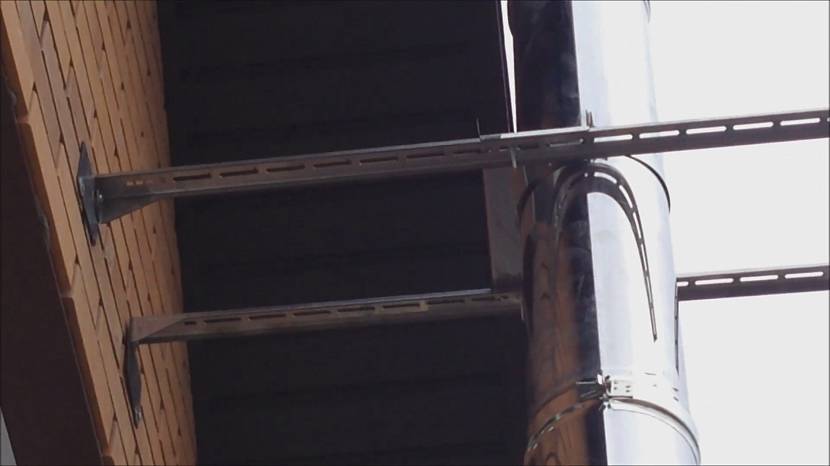

  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак  – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.

Общие сведения о банной печи

Основой любой бани или сауны является печь. Если вы не сможете создать в парной необходимой температуры, вся конструкция не даст вам возможность получить настоящее удовольствие.

Сэндвич-труба в деревянной парной

Не стоит также пренебрегать устройством печного дымохода, так как от его качества и материала зависит:

  • пожаробезопасность помещения;
  • уход за ним;
  • микроклимат в парилке.

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла .

Дымовые газы имеют очень большую температуру, примерно 800˚С

Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

Схема установки банного дымохода

  1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
  2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
  3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
  4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
  5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Например, использовать печные трубы для бани:

  • керамические,цена которых самая дорогая;
  • стальные, самые универсальные;
  • термопластиковые;
  • из нержавеющей кислостойкой и огнеупорной стали (выдерживают температуру до 600˚С).

Ниже дана инструкция, как сделать дымоход для бани на примере нержавеющей трубы. Обычно готовые комплекты можно приобрести в торговой сети.

Установка печной трубы в бане не сложная, ее можно выполнить самостоятельно, хотя и помощник не помешает.

  1. Вставьте одну трубу в другую на 5-7 см. Этим вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Чистка такой трубы не составит труда.
  2. Выведите дымоход на 1 м выше конька дома для создания необходимой тяги.
  3. Закрепите трубу на потолке парной, защитив дерево от металла огнестойким материалом.
  4. Установите на конце трубы защитный колпак от дождя и снега.

На фото — элементы дымохода из нержавейки

Совет: используйте дымоходы из кислостойкой нержавеющей стали с добавлением молибдена там, где дымовые газы имеют повышенную кислотность.В остальных случаях – отлично справляется кирпич.

Печная труба для бани из керамики используется крайне редко, так как она имеет солидный вес, но зато срок службы достаточно продолжительный. Ее вес может выдержать лишь массивная стационарная печь, которая будет использоваться для обогрева дома.

  • Идеально круглое сечение, которое создает прекрасную тягу;
  • Труба для банной печи легка и проста в обслуживании;
  • Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, тем самым действие кислоты на них минимально.

Как подсоединить металлический дымоход в бане

Основные правила монтажа сэндвич-дымохода

Количество всех составных частей зависит от протяжённости дымохода. Независимо от конфигурации он не создаётся длиной меньше 5 м. Если выполняется монтаж дымохода через стену непосредственно в парилке или его прокладка осуществляется в другом месте бани условно параллельно полу, тогда протяжённость прямолинейного «горизонтального» участка не должна быть больше 1000 мм. При этом такой отрезок закрепляется с наклоном в 3 градуса в сторону конденсатосборника. Это позволяет влаге стекать в противоположном направлении от нагревательного оборудования.

Когда проводится монтаж рядом со стеной, то крепление канала выполняется на расстоянии от несущей конструкции строения, которое определяет производитель двухконтурных труб. Однако минимальная дистанция составляет 250 мм. Для упрощения монтажного процесса часто применяют регулируемые кронштейны. Их закрепляют на расстоянии не более 2000 мм друг от друга.


При монтаже расстояние от дымохода до стены должно быть не меньше 250 ммИсточник krovlyakryshi.ru

Если сэндвич труба располагается на расстоянии 1500 мм от конька, она обязана возвышаться над ним не меньше, чем на 500 мм. Когда удаление составляет 1500-3000 мм, оголовок дымохода должен находиться на одном уровне с коньком. Если же термотруба монтируется на большем расстоянии, тогда высота её верхнего среза определяется путём проведения условной линии от конька под углом 10 градусов относительно горизонта.

Высота дымохода над крышейИсточник stroyfora.ru

При наличии плоской кровли термотруба обязана возвышаться над ней минимум на 500 мм. Когда крыша покрыта пожароопасным материалом, высота сэндвич дымохода над ней должна составлять не меньше 1200 мм. Обычно конструкцию такой или большей длины закрепляют с помощью растяжек.

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Флешка — уплотнитель кровельного прохода

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Ошибки при устройстве дымохода в бане

  • сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
  • расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
  • применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
  • недостаточная высота дымохода;
  • группирование сразу нескольких дымоходных конструкций в одну;
  • произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Как установить?

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции. Через него дымоход будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворота трубы от печи приобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Сразу разметьте место для конструкции на потолке и в кровле. Для соблюдения строгих вертикалей воспользуйтесь нивелиром. Работу начинайте с кладки надсадной части, для которой уже существует точка на печке. Выполняйте проходы кирпичных рядов ровно: любые неровности ухудшат качество тяговой силы. Контролируйте расположение каждого ряда. Для контроля подойдет натянутая нить между углом начального ряда и углом отверстия в кровле.

Для предохранения потолка от возгорания укладывают распушку. Распушка – это расширение внешних стенок трубы, которая обеспечивает еще и устойчивость конструкции. Самое широкое место распушки должно располагаться на уровне потолочного материала. После завершения укладки распушки дымоход закрепляют обрезными досками. Далее распушка сужается, труба выравнивается к начальному значению.

Внешний периметр дымохода выкладывают до появления материала кровли. Наверху сооружают конструкцию, которая будет служить для отвода дождевых вод. Она имеет увеличенные размеры примерно на четверть кирпича. Выкладывают конструкцию по аналогичному принципу с распушкой. Ее высота взаимосвязана с углом наклона кровли.

Далее выкладывают шейку дымохода. Поверх конструкции допускается установка металлического колпака

Стыки кирпичного дымохода и кровельной конструкции важно тщательно герметизировать. Выбирайте способы проведения работ и дополнительные элементы в зависимости с типом кровельного материала

Методы этой работы различны, решения по применению того или иного способа принимаются на месте проведения монтажа трубы.

Правильно установить кирпичный дымоход своими руками сложно. Помимо этого конструкция отличается дороговизной. Поэтому не стоит приступать к кирпичной кладке, если вы видели кирпич и мастерок только на видео. Современные материалы позволяют сооружать более простые и эффективные конструкции труб для бани.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

одиннадцать + девятнадцать =

Adblock
detector
