Кабель для парилки в баню

Монтаж электропроводки

В парилке изоляция провода должна выдерживать до +170°С

Перед тем как сделать парилку своими руками, нужно помнить, что из-за влажности и большого нагрева воздуха к проводке выдвигают определенные требования пожарной безопасности. В парилке изоляция провода должна выдерживать до +170°С.

Используют марки кабеля:

• гибкий многопроволочный провод из меди категории ПРКА, ПВКВ, РКГМ, ПРКС;
• многопроволочный и одинарный гибкий провод ПМТК (работает до +200°С);
• импортный провод OLFLEX HEAT 205 (может выдержать до +200°С).

В парильнях и саунах не разрешается разводка кабелей в железных трубах и оболочках, рекомендуется скрытая проводка в предохранительных шлангах и коробах. При открытой проводке под кабель ставят асбест так, чтобы с двух сторон выглядывало по 10 см подкладочного материала.

Во влажных парных нельзя ставить розетки штепсельного типа, выключатели, распределительные коробки. Светильники монтируют в защитных корпусах от влаги, класса защиты от IP24, их нельзя располагать на потолке, а можно только на стене.

Подготовительные работы

Для того чтобы начать монтажные работы, нужно подготовить все необходимые материалы и инструменты. Это кабели определенного сечения, металлорукав, розетки, выключатели, изолента. Также следует подготовить инструменты для электрических работ. Если баня строилась на каменном или бетонном основании, тогда следует подготовить еще и шпатлевку.

Очень важно правильно подобрать кабель. Для определения правильного сечения определяют нагрузку, на которую будет рассчитана электропроводка в бане

Правила рекомендуют для силы тока 19 Ампер использовать кабель сечением 1,5 мм2, для тока 70 А подойдет сечение 10 мм2.

Также можно воспользоваться следующей формулой: максимально возможная нагрузка кВт / напряжение В

При расчетах важно учесть все приборы. Что касается выбора металлорукава, то следует отдать предпочтение более гибкому варианту

Толщина стенки должна быть не меньше 2 мм.

Как повесить осветительный плафон

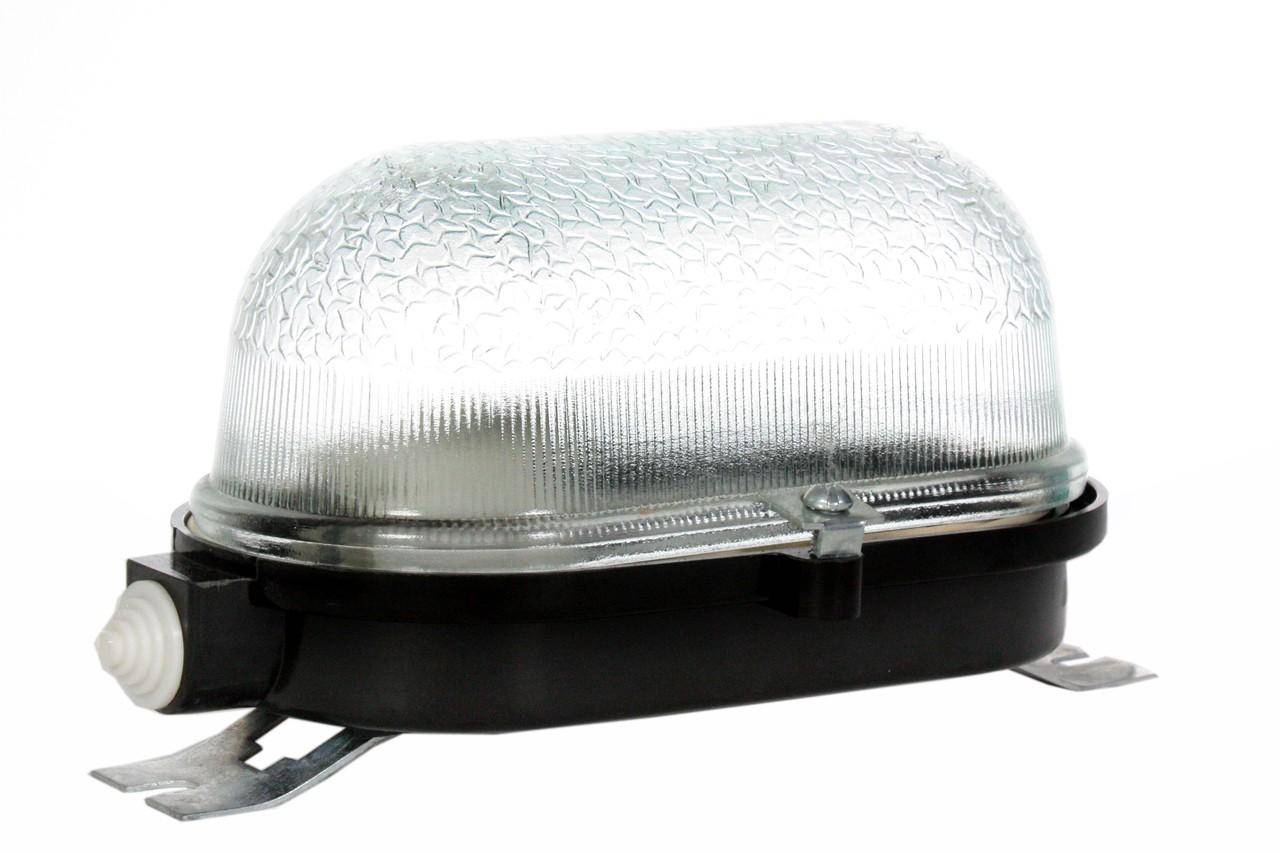

Светильник стационарной установки

Банный светильник с плафоном из дерева

Классический светильник в баню

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением

Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно

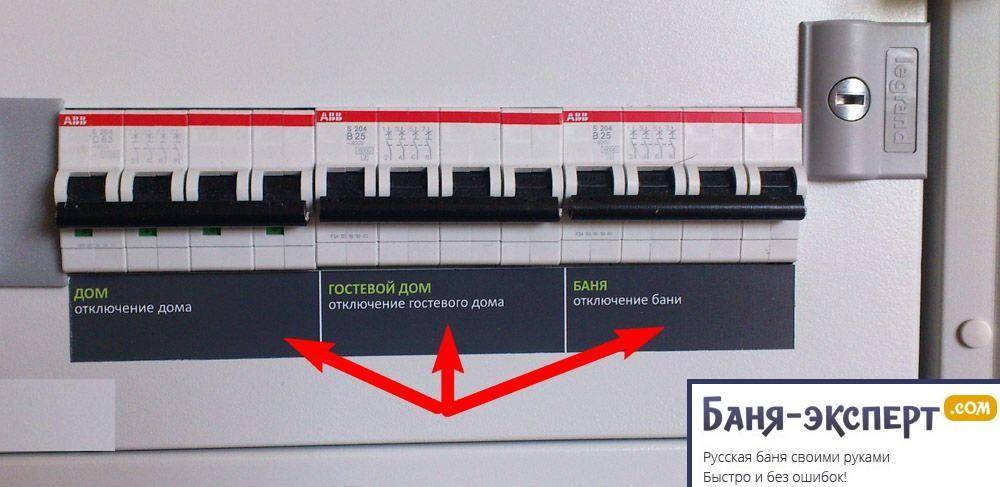

Отключите питание бани

Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

Крепеж и место ввода кабеля

Крепление светильника

Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.

Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.

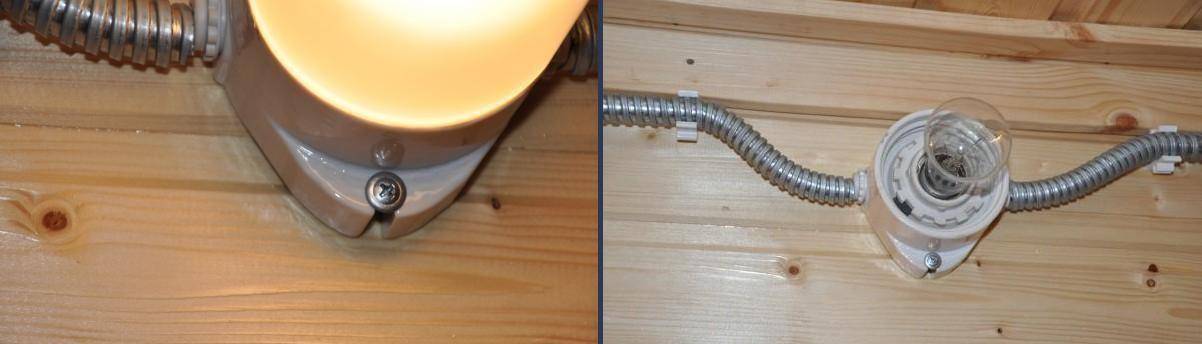

Закрепленные светильники

Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания

Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

Вентилируемый плафон для бани – схема

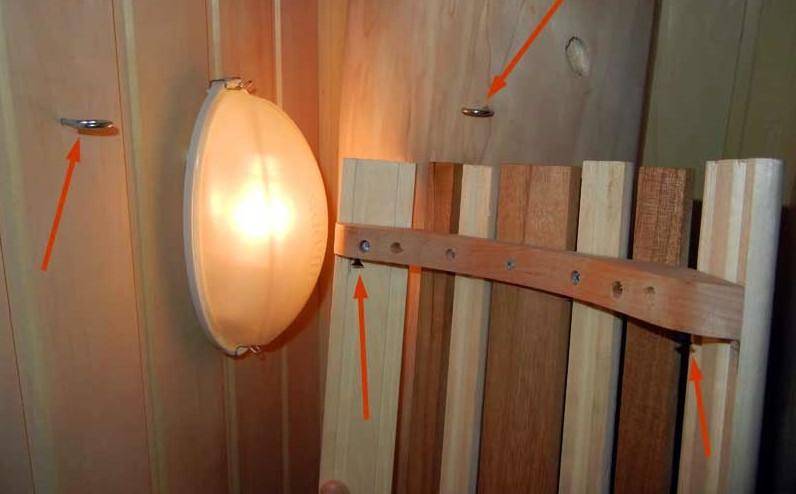

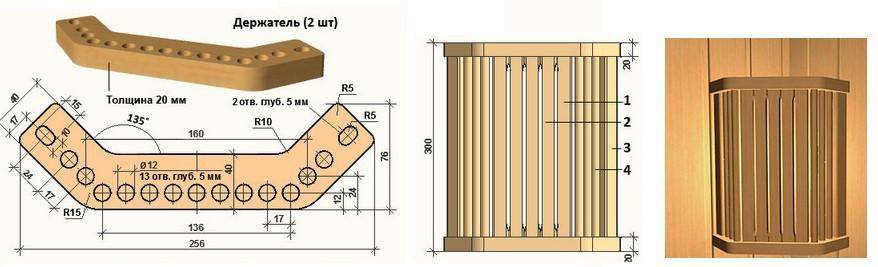

Деревянная решетка для светильника

Воздушный ввод в баню электричества

Проводка в бане подключается от домашнего распределительного щитка. Кабель прокладывается под землей или протягивается по воздуху, что значительно проще. При этом следует соблюдать следующие правила.

Прокладка электричества над автодорогами производится не ниже 6 м, а над участками, где проходят пешеходы — от 3,5 м и более.

Воздушный ввод в строение производится на высоте не менее 2,7 м. Для этого применяются изолированные провода серии СИП с сечением не ниже 16 мм2. Для них не нужен несущий трос. Его роль выполняет нулевой провод, который может быть с изоляцией или без нее. Провода крепятся на кронштейны с анкерными зажимами. Их трудно ввести в щиток из-за высокой жесткости. Поэтому снаружи постройки провода соединяются с медным кабелем типа ВВГнг или NUM. Он вводится в дом через металлическую трубу, наклоненную к улице на 5-10. Жилы кабеля ввода соединяются с СИП с помощью герметичных прокалывающих зажимов.

Выбор материалов для проводки в бане

Выбор вида проводки в бане зависит от того, в каком помещении она будет монтироваться:

• Для помещений с высокой температурой и влажностью (парилка) используют специальную термостойкую проводку. Особенностью конструкции такой проводки является изоляция многопроволочной или цельной жилы, устойчивой к воздействию горячего и насыщенного водяным паром воздуха.
• Для помещений с обычным температурным режимом используют неустойчивую к высоким температурам электропроводку.

На заметку. Сечение используемой электропроводки рассчитывается с учетом максимальной мощности подключаемой к ней нагрузки. Использование дешевой проводки с небольшим сечением для подключения электроприборов большой мощности чревато ее перегревом, оплавлением изоляции и высоким риском возгорания деревянных конструкций.

Этапы монтажа электрического освещения в бане

Сделать заземление не трудно, для этого нужно лишь вбить в землю металлический штырь на глубину минимум один метр и присоединить к нему провод заземления.

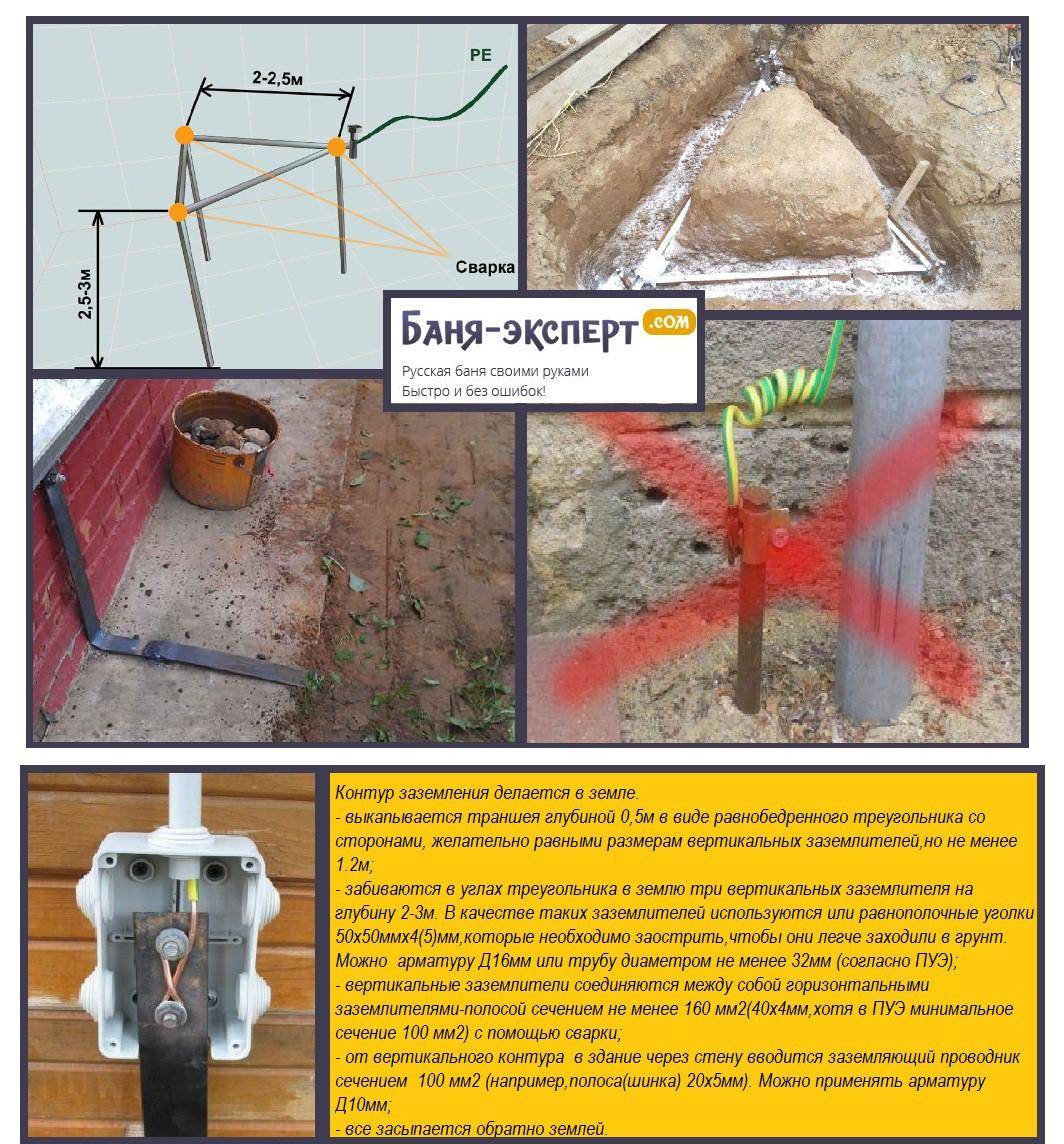

Схема заземления в бане

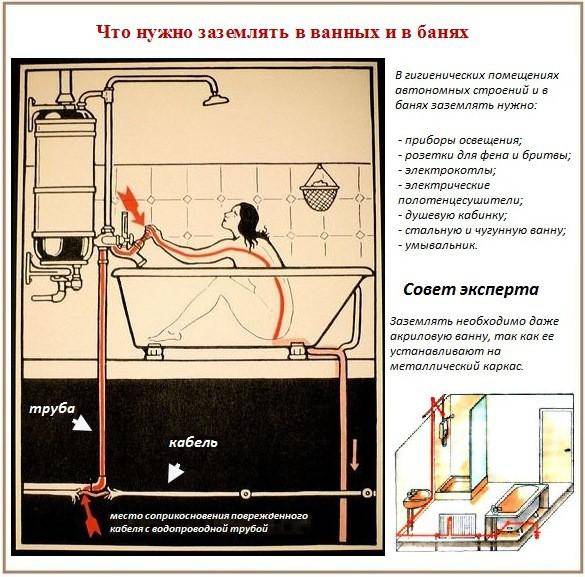

Что нужно заземлять в банях

Конкретная глубина зависит от физических характеристик грунтов и общей мощности используемых приборов.

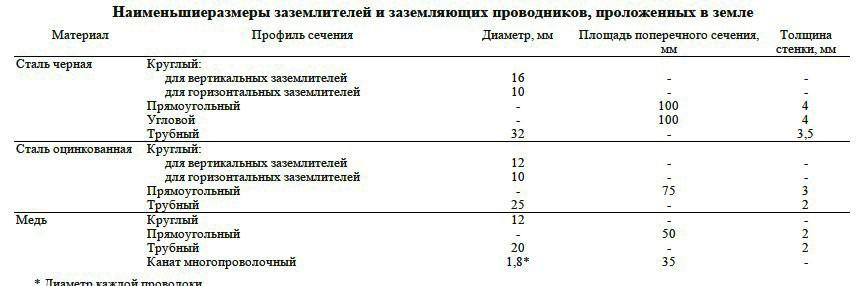

Параметры заземлителей

Проверяется заземление специальным прибором мегаомметром. Он, кстати, используется и во время проверки изоляции и надежности соединения кабелей в коробках разводки. Стоит такой прибор довольно дорого, но он вам и не нужен. Все равно разрешение на подключение бани будет давать официальный представитель энергетических сетей, попросите его и он прозвонит проводку и заземление.

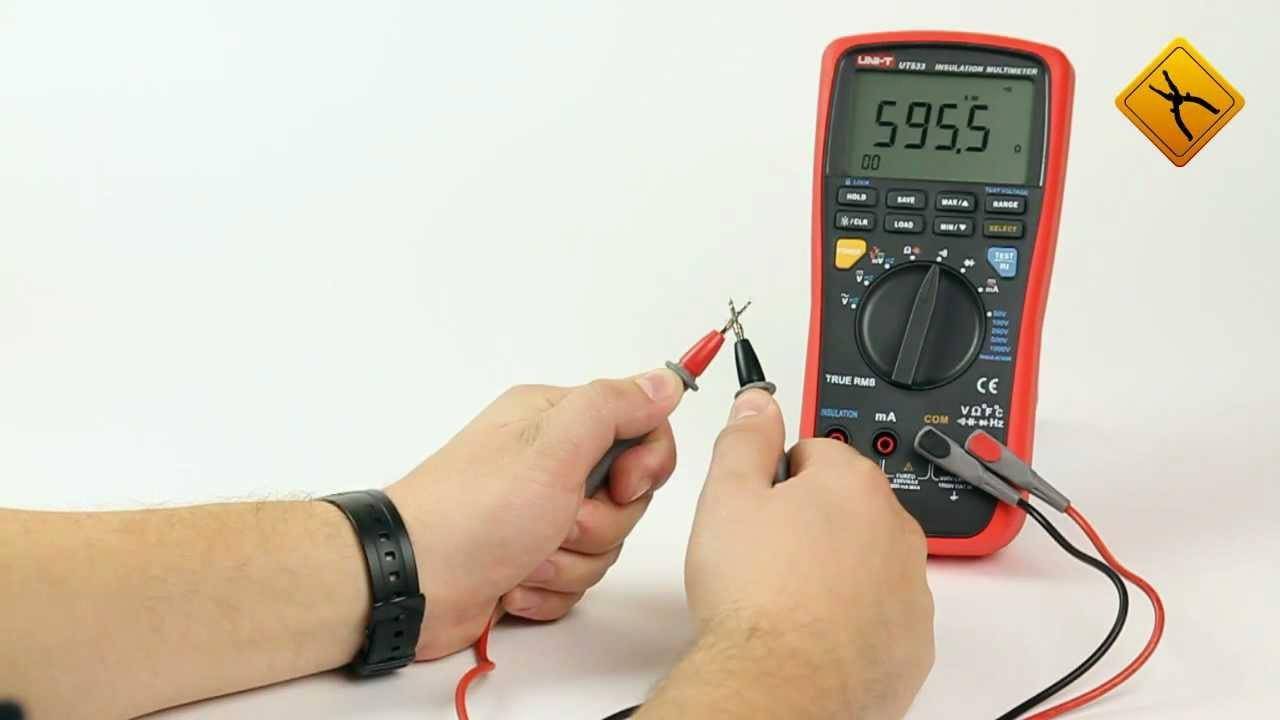

Мегаомметр

Теперь можно непосредственно заниматься электрической проводкой в бане.

Шаг 1. Нарисуйте план помещений бани и примерное расположение в ней осветительных приборов, розеток и выключателей. Если планирует использовать электрические обогреватели, котлы, бытовые приборы – продумайте их размещение. Не спешите принимать окончательное решение, прикиньте несколько вариантов. Имейте в виду, что входной щиток нужно располагать в раздевалке, тамбуре или комнате отдыха. В парной категорически запрещается размещать выключатели и розетки. На плане пометьте не только розетки, выключатели и осветительные приборы, но и места установки разводок.

Проводка в бане

Шаг 2. Укажите места переходов линии из одного помещения в другое. При этом имейте в виду зоны безопасности и предусматривайте необходимые методы защиты линий от механических повреждений.

Шаг 3. Подсчитайте общую мощность всех потребителей электрической энергии. Настоятельно рекомендуем увеличить полученную мощность минимум в полтора раза и исходя из этой цифры делайте дальнейшие расчеты. Никто не может предугадать, какие приборы вы пожелаете установить в бане через год-два, проводка должна выдерживать непредвиденное увеличение мощности. Намного дешевле сразу чуть больше заплатить за электрические кабели, чем потом переделывать всю проводку. В зависимости от мощности подбираются кабели и предохранительная арматура.

Укладка проводки

В банях и саунах используют два способа укладки проводки:

• Открытий – при таком способе провода прокладывают по поверхности стен, помещая их при этом в кабель-каналы или ПВХ гофру;
• Скрытый – при таком способе провода затягивают в гофру, которую после этого укладывают под отделку стен.

В данных способах укладки между кабелем и сделанной из сгораемого материала стеной обязательно должен быть негорючий материал – поливинилхлоридный короб или гофрированная труба. При прохождении проводов через деревянные перегородки их пропускают в заранее установленные в них стальные гильзы.

Важно! Согласно требованиям ГОСТа Р 50571.12-96 и пункта 7.1.40. ПЭУ-7, в бане или сауне прокладка электрической проводки в металлических трубах или гофре запрещена

Также недопустимо использование электрического кабеля, имеющего внешнюю металлическую оболочку.

Скрытый способ проводки более предпочтителен, так как короба или гофра не портит интерьер помещения, защищенные отделкой они не подвержены воздействию влаги и температуры. Недостатком скрытой проводки является риск ее порождения при сверлении отверстий в отделке. Чтобы избежать этого, специалисты советуют в процессе укладки кабеля производить подробную фотосъемку, замерять расстояние между ним и потолком, стеной, составляя на основе данных операций схему расположения проводки.

Элементы осветительных приборов

Теперь рассмотрим составляющие каждого светильника, ведь внутрь одной и той же модели можно поставить лампы разных видов, а снаружи окружить абажуром, который сделает сауну более уютной и стилистически однородной.

Лампы

В парилке сауны допустимы следующие разновидности:

• лампы накаливания;
• светодиодные;
• галогенки.

ВНИМАНИЕ! Заметьте, что мы говорим только о лампах, поэтому не будем упоминать светодиодные ленты и оптоволокно, хотя их тоже можно ставить в парилке.

Лампы накаливания

Обычные лампы, известные с незапамятных времен электрификации всей страны. Единственное ограничение, которое стоит принимать в расчет, касается мощности – не рекомендуется в парилке ставить больше 60 Вт, однако ограничений на количество лампочек нет.

Однако с ними связано два неприятных момента:

• Во-первых, они довольно хрупкие, легко бьются, легко лопаются, если холодная (относительно их собственной температуры) вода попадет на колбу, когда она нагрета.
• Во-вторых, они подключаются к сети 220 В, поэтому в случае, если будут неполадки, человека и убить может таким током. Тем более – в бане, где влажно, а вода проводит электричество очень хорошо. Правда, есть вариант: ставить 36-вольтовые через трансформатор, многие практикуют.

Для защиты от первого – плафоны, сетки и абажуры. От второго – УЗО.

Светодиодные лампы

Светодиоды могут быть в виде ламп и в виде лент. Здесь мы рассмотрим только лампы. Более полный материал – по этой ссылке.

Цоколи бывают разные, однако типичным для банного освещения будет цоколь Е27 – это средний резьбовой цоколь с диаметром 27 мм, что годится и для ламп накаливания, и для светодиодных (если они рассчитаны на 220 В), и для галогенок.

КСТАТИ! Светодиоды в баню ставят все-таки не столько ради снижения энергопотребления, а потому, что они питаются от низковольтовой сети, чаще всего 12 В (также возможно 24 и 36 В).

Для лампочек LED, которые питаются от сети 220 В можно тоже поставить УЗО. А для 12-вольтовых – подключить либо понижающий трансформатор (см. статью об электрике в бане), либо импульсный блок питания.

ВАЖНО! Блок питания желателен с гальванической развязкой, которая не позволит в случае сбоя пропустить в цепь 220 В. Трансформатор и блок питания устанавливаются за пределами парилки

Трансформатор и блок питания устанавливаются за пределами парилки.

А теперь самое главное: поставить светодиодные лампы в сауну можно, но долго они не проживут, потому что для них губительна температура уже выше 65 градусов на кристалле. А вы представьте, что сам кристалл сильно нагревается во время работы, поэтому нужен отвод тепла, что в перегретой сауне недостижимо.

Так что либо надо ставить ленты куда-нибудь пониже, в качестве подсветки, либо вообще отказаться от идеи светодиодов, а ближе к потолку использовать обычные лампочки накаливания или галогенки.

Галогенки

Эти лампочки отлично переносят высокую температуру, но не лишены недостатков. В частности, это касается срока их службы. Что интересно, светодиодные не реагируют на количество включений, а у галогенных каждое включение сокращает срок службы.

В принципе, в продаже можно найти галогенные и на 220 В, и на 12 В, но у последних цоколь отличается от стандартного Е27, да и в целом они не для вставки в обычные конструкции с плафонами предназначены.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда?

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Установка розеток и выключателей

Розетки устанавливают в комнате отдыха, санузле, на веранде и в предбаннике. Запрещено размещать розетки в парилке, душевой и моечном отделении.

В парилке и моечном отделении – в парилке светильники устанавливают в 3 точках: над входной дверью и в двух углах. В моечном отделении 2 осветительных прибора монтируют по осевой линии потолка. Используемые в данных помещениях светильники должны иметь стеклянные плафоны, керамическое или металлическое основание, герметизирующую их силиконовую прокладку. Класс защиты их должен быть не ниже IP44. Подключают освещение в парилке, используя гибкий кабель, имеющий силиконовый изолирующий слой, которым покрыта каждая его токопроводящая жила.

Освещение парилки

Важно! Для того чтобы предотвратить разлет осколков, плафоны устанавливаемых в парилках светильников помещают в металлический сетчатый каркас

• В комнате отдыха и предбаннике устанавливают обычные светильники, имеющие низкую защиту от влаги и высоких температур.
• На веранде монтируют обычные уличные светильники.

В светильниках парилки и моечного помещения устанавливают простые лампы накаливания мощностью до 40 Вт. В комнате отдыха, предбаннике и на веранде применяют более мощные 60-ти ватные лампы.

Варианты размещения светильников в бане

Если все вышеописанные советы имеют обязательный характер, то конкретные места размещения светильников носят лишь рекомендательный.

Помещение
Рекомендации по расположению светильников

Парилка

Одно из самых маленьких помещений бани, в большинстве случаев достаточно одного светильника. Размещайте его в таких местах, чтобы случайно не повредить во время принятия водных процедур. Запрещается монтировать светильники близко от печки или дымохода. Настоятельно рекомендуем защитить светильник декоративным ограждением из дерева – исключается вероятность ожогов конечностей. Само собой разумеется, что степень защиты корпуса должна соответствовать условиям эксплуатации

Выключатель нужно монтировать у входа в парную с внешней стороны, удобно его разместить сразу у двери.

Душевая

Освещение должно быть более ярким, светильник нужно располагать на таком расстоянии, чтобы на них не попадали струи воды из душа.

Предбанник

Размещение произвольное, главное внимание следует обращать на дизайн помещения. Как правило, здесь устанавливают розетки для подключения различных электрических отопительных приборов.

Комната отдыха

Здесь никаких особых ограничений сточки зрения безопасности не существует

Где вам нравится или где подсказывает дизайнер – там и устанавливайте. Размеры, виды лампочки и их мощность зависят только от пожеланий владельца бани.

Какое напряжение выбрать для светильников

Государственные стандарты не запрещают подключать светильники во всех помещениях бани к напряжению 220 В, но можно встретить рекомендации устанавливать для них понижающие трансформаторы на 36 В или 12 В. По этому поводу можно сказать следующее. Если электропроводка имеет качественные УЗО (устройства защиты оборудования), система заземления отвечает требованиям ПУЭ – безопасность гарантируется. А если вы еще сделаете СУП (систему выравнивания потенциалов), то ни один самый строгий проверяющий не сможет найти нарушений.

Понижающий трансформатор 220/36 вольт

Не убедились или панически боитесь высокого напряжения? Нет проблем, приобретайте и устанавливайте для освещения любой понижающий трансформатор. Только имейте в виду, что в продаже довольно трудно найти светильники, рассчитанные на 12 В или 36 В, а если они и есть, то их дизайнерские характеристики очень далеки от совершенства.

Модные тренды освещения бани

Светодиодная подсветка

В сауне создан эффект звездного неба

Для придания бане индивидуальной эксклюзивности часто используется декоративная подсветка. Для парных применяются оптоволоконные устройства. Сам осветительный прибор размещен за пределами парной, свет в помещение подается оптическими волокнами. Удовольствие очень дорогое, но красота этого стоит. Такая подсветка может устанавливаться в любом месте, от потолка и до пола. Светодиоды не занимают много места, с их помощью можно создавать различные фигуры и орнаменты.

Прокладка силовой линии по воздуху

Это достаточно экономичный вариант. Если расстояние от щитка до постройки составляет более 25 метров, тогда устанавливают промежуточную опору. Прокладка может осуществляться на изоляторах из фарфора либо при помощи растяжки.

Важно, чтобы кабель в процессе монтажа оказался на строго правильной высоте. К примеру, если монтаж осуществляется над проезжей частью, тогда разрешено устанавливать его не ниже, чем шесть метров над поверхностью земли

Если же кабель прокладывают над тротуаром или любой другой не проезжей дорогой, тогда допустимая высота – не ниже 3,5 метра. К самой бане кабель подводится на высоте не менее 2,75 м.

Для обыкновенной прокладки по воздуху применяют самонесущий кабель изолированный или СИП. Срок службы его составляет 25 лет. Эти изделия обозначаются следующим образом: СИП-3, СИП-2А, СИП-4. Они оснащаются специальным защищенным от атмосферных воздействий изоляционным материалом. Недостаток такого кабеля: из-за его особенностей данный вариант трудно подвести к автомату защиты.

Что касается самого кабеля, то в помещение он вводится через деревянную стену либо втулку из металла. Сечение силового кабеля должно быть не менее 16 кв. мм – он может выдерживать ток до 63 А. Если подключение однофазного типа, то максимум составит 14 кВт мощности. Когда подключение трехфазное, тогда кабель может выдержать 42 кВт. Для бань этой мощности более чем достаточно. Еще один недостаток, которым обладает этот кабель, – он плохо поддается сгибанию.

СИП изготовлен из алюминиевого провода, а его недопустимо проводить через чердаки.

Именно поэтому прямо в помещение вводят коммуникации другого типа – NYM, ВВГ или же НГ. Сечение этих кабелей составляет от 10 кв. мм. Для соединения необходимо применять герметичные соединители, а кабель СИП закрепляют на специальные анкерные натяжители.

Плюсы и минусы электрических печей для бани и сауны

Тот факт, что электропечь делается из металла, является первым плюсом этого типа. Остальные плюсы вытекают из того, что электричество преобразуется в тепловую энергию напрямую. Только сравните его с дровами, с которыми полно проблем и мусора, не говоря уже о том, что сама дровяная печь не может быть мобильна – она привязана к дымоходу.

Да, электропечи для парной сауны мобильны, им достаточно листа из негорючего материала вниз под напольные модели или вообще ничего не надо, если модель подвесная.

ВАЖНО! Никаких дымоходов, никакого мусора, а при правильном заземлении и пожарная безопасность выше, чем у газовых печей.

Многочисленные достоинства электрических печек могут вполне снивелироваться тем обстоятельством, что электричество – дорогой ресурс

Поэтому тот, кто предпочитает недорогие решения, следует обратить внимание на другие варианты. Но существуют и компромиссы

Ведь мощность печи, которую можно поставить в квартире, вполне сравнима с мощностью электрического чайника и меньше мощности некоторых паровых утюгов. Но и сауна, которую нагреет такая печка, будет рассчитана не более, чем на двух человек.

Второй минус – это небольшая сложность с проводкой. Лучше пригласить электрика, который и три фазы протянет, если вы взяли печь на 380 вольт, и определит годность имеющейся проводки, и заземление сделает. Но есть печи на 220 вольт, а это обычное напряжение в бытовой сети.

Если же говорить о том, хороша ли электрокаменка для сауны в русской бане, то тут многое зависит от традиционности представлений ее владельца. Загляните в наши статьи о русской бане (см.ссылки выше) – там много говорится о том, почему металлическая печь физически не в состоянии дать требуемые кондиции, и печка для сауны электрическая – не исключение из этого правила.

В то же время среди людей, которые менее щепетильно относятся к традиции, распространено мнение, что вполне себе годятся электропечи для сауны и бани одновременно, главное – чтобы был встроенный парообразователь и тонкая настройка температуры и влажности, позволяющая переходить из режима финской к русской бане.

Видео по теме

В этом ролике рассказывается о том, почему большинство электрокаменок не годится для русской бани, но добавляется информация о крайне малочисленных разновидностях печей, которые вполне годятся.

Кстати, мы до сих пор не коснулись такого важного вопроса, как страна производства. А ведь именно по этому критерию часто приобретается оборудование для сауны

Проводка для стандартного температурного режима

Обычно в таких помещениях используется несколько видов кабелей. Среди наиболее распространенных отмечены следующие:

• NYM;
• АВВГ;
• ПВС;
• ВВГ.

Такие провода разрешается прокладывать как скрытым, так и поверхностным методом. При этом должно соблюдаться главное условие — обеспечение надежной изоляции. Ведь сауны и бани обычно выстраиваются из древесины, подвергающейся легкому воспламенению. В качестве изоляционных материалов задействуется полиэтилен сшитого типа, поливинилхлорид, иные полимерные материалы.

Если говорить про осветительные приборы, они подключаются через кабели:

• NYM 3*1,5;
• ВВГнг-LS 3*1,5;
• ППГнг-HF 3*1,5.

https://youtube.com/watch?v=4KDD06XU380

Розетки монтируются с помощью проводов, сечение которых составляет от 2,3 кв. мм.

Особенности электросети в банях

Первостепенное условие при выборе обозначенного кабеля заключается в его термической стойкости. Существует запрет на монтаж в комнатах с высокой концентрацией пара розеток. Если говорить про прокладку в таких помещениях проводки, в связи с повышенной влажностью должно обязательно создаваться заземление. Выбирая и приобретая термостойкие кабели для бани, рекомендуется ознакомиться с категориями комнат, представляющих такое строение:

• Помещения, в которых постоянно присутствует нормальный температурный режим, где разрешено устанавливать обычные провода, предназначенные для жилых объектов.
• Комнаты с температурой, доходящей до 150 градусов. На таких площадях обязательно используются только термоустойчивые провода, которые подводятся к электрической печи.

Требования к электропроводке

1. Отдельная линия от электрощитка к бане должна быть снабжена защитным автоматом. От него идут кабели к осветительным приборам типа ВВГнг и NUM. Они могут нагреваться до 70 С и не поддерживают процесс горения.
2. Проводка в бане для парилки подбирается с термостойкостью 170-180 С (Типы ПМТК, ПВКВ, РКГМ, АППВ и др.). Ее нельзя монтировать близко от печи. Термо- и влагостойкий кабель с силиконовой изоляцией выводится в коробку, расположенную в месте, где нет высокой влажности и температуры, а затем к нему подключают обычный провод, который идет к щитку.
3. Устанавливается скрытая электропроводка, но также разрешается открытая. В кирпичных стенах она прокладывается под слоем штукатурки. По деревянным поверхностям ее протягивают в гофрированных трубах, прикрепленных металлическими скобами. Защита металлическими трубами не допускается из-за коррозии.
4. Касание проводами деревянных поверхностей не допускается. Для этого все электрооборудование располагается на термостойких прокладках из асбеста или керамики. Изоляторы располагаются по горизонтали с шагом 35-40 см, а по вертикали — по 2 на каждое бревно.
5. Провода при однофазном вводе берутся трехжильные для обеспечения заземления приборов.

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

Закрытая монтажная коробка (Бермана)

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

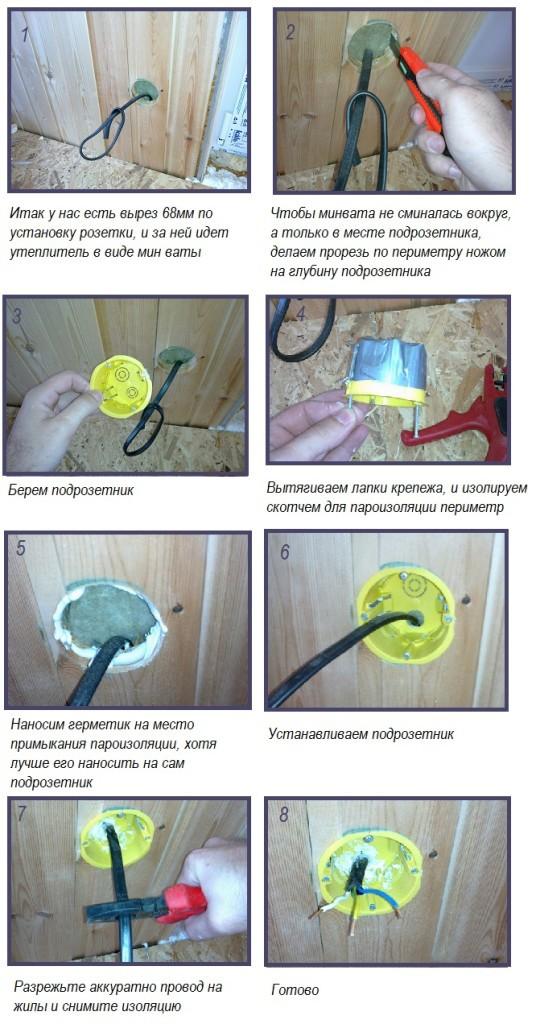

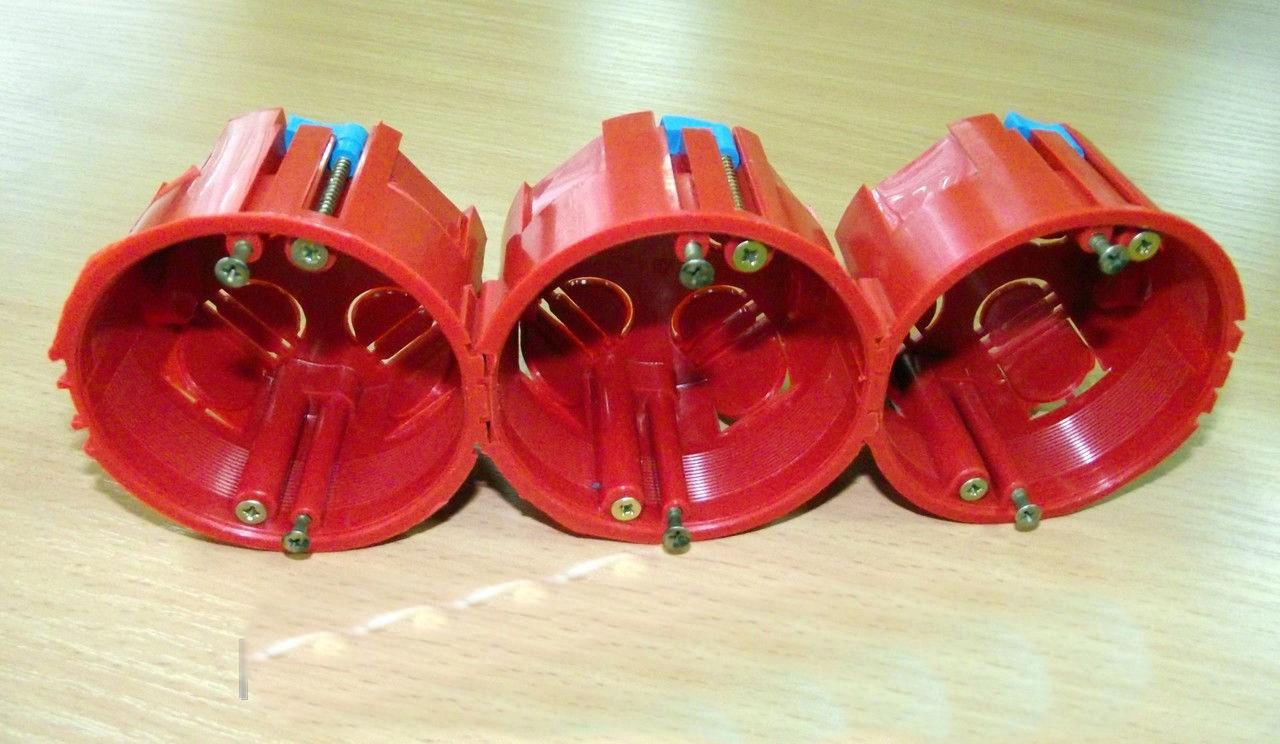

Инструкция по монтажу подрозетника в бане

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

Проводка в гофре

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.
