Электропроводка в парилке бани

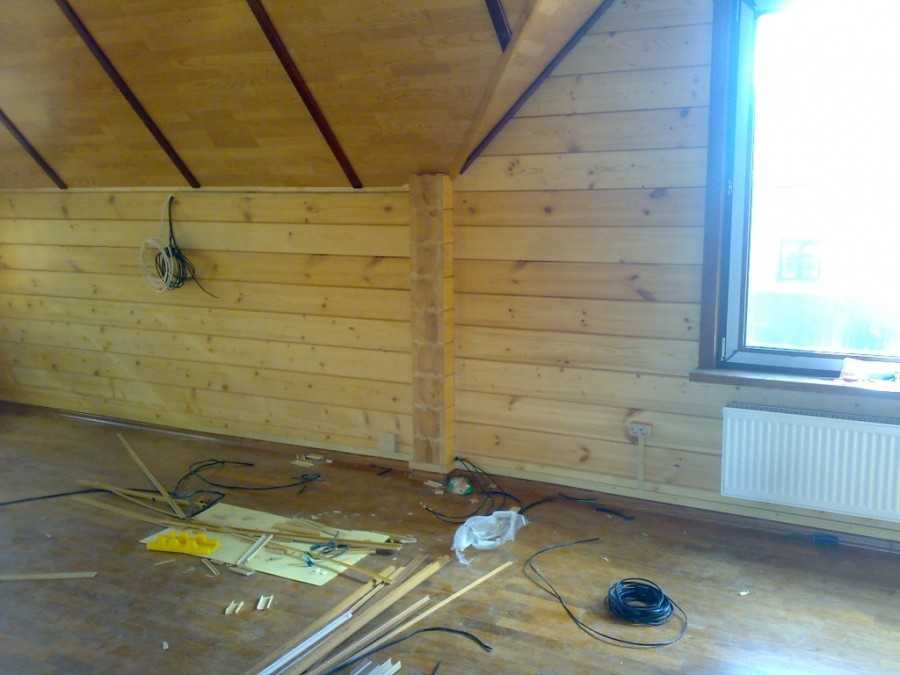

Прокладка проводов в бане

Электропроводка в бане носит визуальный, закрытый характер. Строение из дерева является потенциальным источником возникновения загорания, особенно из-за аварийного состояния проводов. Поэтому для безопасности используется открытая проводка. При аварийной обстановке видна причина неисправности, возможность быстрой её ликвидации. Монтаж электропроводки в бане сопровождается использованием специальных кабель-каналов из негорючего материала. Для безопасности объем канала заполняют примерно на две третьих. При этом отводится лишнее тепло, ликвидируются условия возгорания проводов.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Выбор материала кабеля

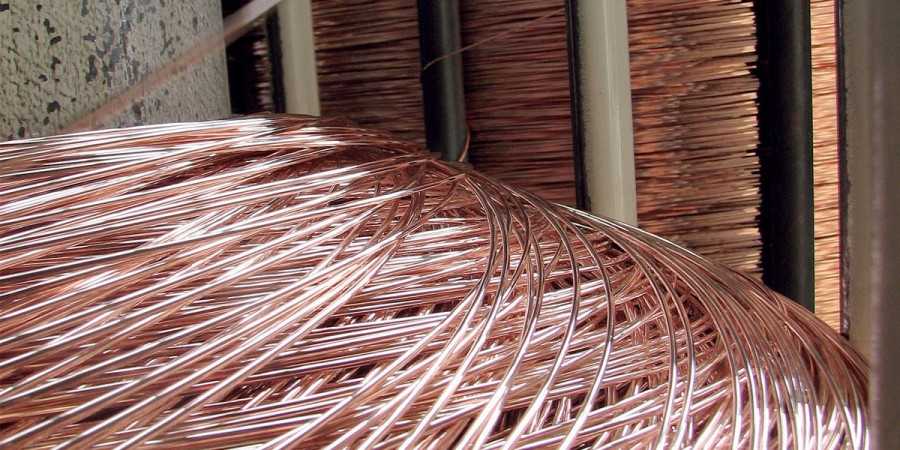

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Изоляция кабеля является не менее важным критерием в выборе типа проводов, поскольку только благодаря ей можно избежать возгорания или распространения огня.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.

Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.

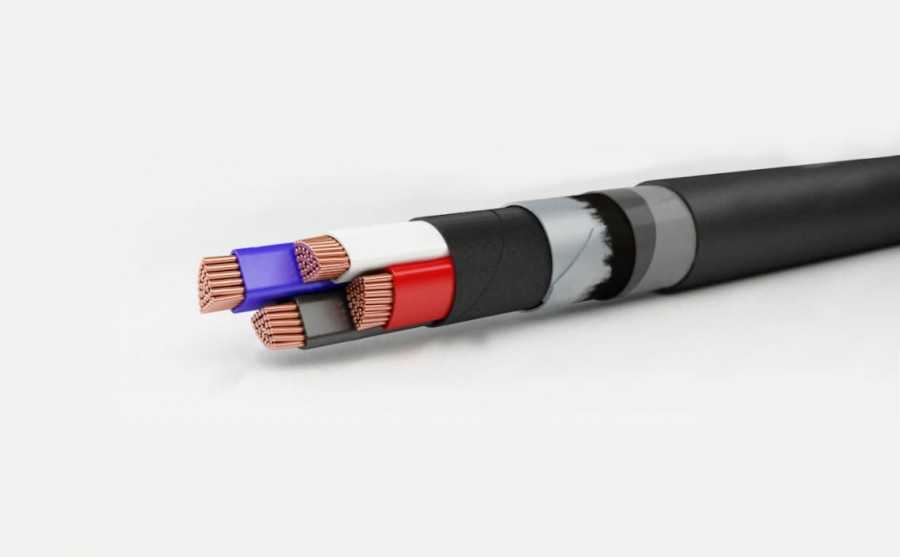

Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.

Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Важно! Для прокладки кабеля нельзя использовать металлическую трубу, во избежание появления конденсата в ней, который в свою очередь укорачивает срок эксплуатации провода.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Внимание! Строго запрещено использовать кабель СИП в доме. При подведении его к строению нужно заменить СИП на более гибкий кабель, например ВВГ с жилой из меди.. Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

  1. Токопроводящая жила, состоящая из меди;
  2. Высокая жесткость;
  3. Изоляция из негорючих и качественных материалов;
  4. Наличие трех жил.

Полезное видео

Мы согласны далеко не со всем, что говорит автор этого ролика, например, когда он советует металлическую гофру, запрещенную ПУЭ. А вот по поводу использования РКГМ для заведения провода в светильники парной согласны полностью.

***
Итак, в этой статье разобрана только часть теоретических вопросов, связанных с электрикой в бане. Практическая часть, в которой описываются процедуры ее прокладки своими руками в конкретных помещениях, будет в следующей статье.

Более широко тема проводки в бане рассматривается на странице соответствующего раздела.

Свет

Минимальное количество источников света в помещении – один источник. Но с учетом того, что рекомендуемая мощность лампочки накаливания в парилке всего 60 Вт, вы можете решить, что одной точки будет мало. В то же время сегодня уже нет необходимости ограничиваться лампочками накаливания – есть много других способов осветить парилку. Хотя… на самом деле тут с известными ограничениями можно применять еще галогеновые и светодиодные источники света.

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные – под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно – мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте – это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

Конечно, светильники для бани и в парилку – разные. Только в парном помещении нужно придерживаться определенных ограничений, связанных с термостойкостью материалов, и которых они изготовлены. К примеру, стоит отказаться от пластика – он, может, и не бьется так, как стекло, но зато плавится от высоких температур.

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

  • они должны иметь керамическое основание – оно негорючее и терпимо к жаре;
  • плафон из стекла, желательно жаропрочного;
  • герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке – это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке – это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же – блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

Общие положения и начало монтажа

После того, как у вас на руках появились расчеты, нужно приобрести автоматы УЗО и силовой кабель нужной длины. Отдельно проводится и контур заземления — он необходим для защиты от утечки тока. Для подачи напряжения часто требуется отдельная линия электропередач — одна лишь электрокаменная печь имеет мощность не менее 6 киловатт. Подключение всей бани к линии, питающей дом (или гараж) непременно приведет к ее перегрузке.

Особых рекомендаций по прокладке кабелей нет: они должны быть максимально незаметными и не препятствовать комфортному пребыванию в сауне. Существует лишь один важный момент: дистанция между линиями и батареями/трубами должна превышать 1.5 метра. Также не допускается монтаж электрической проводки в бане в углах комнат и напротив дверных проемов.

Другим этапом является покупка понижащего трансформатора, который размещается рядом с распределительной коробкой. Он необходим для обеспечения безопасности: «заводить» сеть переменного тока с напряжением 220 вольт в парилку и предбанник попросту небезопасно. Но обойтись без освещения там не получится, так что использование понижающего трансформатора — первая необходимость. Питают же они маломощные низковольтные светильники: сейчас чаще всего используют светодиодные (LED) устройства.

Компании, которые профессионально занимаются сборкой бань, в своем большинстве используют провод ВВГнгLS 3×2,5. Внутри бани он может обеспечить питание всем приборам и установкам без перегрузок. Также его значительным преимуществом является и безопасность — оболочка кабеля не горит, а потому даже в случае короткого замыкания вы и ваши близкие останутся в безопасности, как и сама баня.

Технология подключения

Отдельный силовой кабель для сауны, помещения для помывки подключается двумя методами – воздушным и подземным, зависит от расстояния дачного домика до распределительного щита.

Первый наиболее экономичный. При прокладке над проезжей дорогой необходимо выдерживать высоту до поверхности земли около 600 см. У бани высота подводки 2,75 метра. Используется кабель СИП различных марок. Диаметр проводников — 16 мм2, выдерживающий электрический заряд 63А. Присоединение одной фазы и ноля рассчитано на 14 кВт количества энергии, трех фаз – 42 кВт. Недостатки:

  • поверхность покрыта изоляционным материалом, препятствующим подключению к контактному коммуникационному аппарату защиты;
  • алюминиевая сердцевина плохо сгибается. Не допускается прокладывание через пространство под крышей.

В постройку вводятся кабели NYM, ВВГ, НГ с герметично закрытыми разъемами. Изолированные проводники, заключенные в оболочку, закрепляются анкерными роликами.

Подземная проводка требует дополнительных денежных вложений:

  • прокладывается узкая длинная выемка в грунте метровой глубины. Подошва засыпается осадочной горной породой. После прокладки сетевого кабеля операция засыпки повторяется;
  • приобретается бронированный кабель высокой стоимости с медными жилами В56Шв, имеющий высокую гарантию безопасности. Стальное оплетенное покрытие между пластмассовыми оболочками предохраняет от грызунов, природных разрушительных процессов. Обмуровка в пустотелые профили не применяется из-за накапливания влаги испаряемой жидкости.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

  1. Монтаж проводки в изоляции (а нужно открытым способом).
  2. Использование металлических рукавов.
  3. Пересечение проводов и отклонения от вертикали и горизонтали.

Монтажные работы

Предварительно приобретаются необходимые электротехнические материалы, инструментарий. Для безопасной эксплуатации электропроводки в бане необходимо приобрести работоспособный силовой кабель. Сечение подбирается с учетом нагрузки. Рекомендуется 1,5 мм2 для тока в 19А, 10 мм2 – 70 ампер. Толщина оболочки витого шланга, изготовленного из тонкой металлической ленты, должна быть не менее 2 мм.

Монтаж электропроводки в бане начинается после прокладки силового кабеля. Присоединяются розетки, выключатели, иное необходимое оборудование. Основное при проведении работ – иметь представление о применении трех проводников: фазы, ноля, земли.

Их функции:

  • фаза – основной проводник, по которому протекает ток;
  • ноль является заземлителем электросети;
  • земля соединяет приборы электрической сети с заземлителем.

При перепутывании во время монтажа при эксплуатации человек попадет под напряжение. Фаза проверяется отверткой с индикатором, загорающимся при её нахождении.

Подключается к силовому кабелю распределительный щит из негорючих материалов, устанавливающийся в предбаннике, комнате отдыха. В приемнике-распределителе электрической энергии устанавливается входной автомат, устройство защитного отключения. Последний необходим для обеспечения пожарной безопасности, обеспечения работы имеющихся приборов в атмосфере повышенной влажности. Разъемы для подключения электрических приборов, выключатели, подрозетники должны быть защищены от водяных брызг. Вся проводка монтируется через полостный автоматический выключатель или устройства защитного отключения с током 10-30 мА. При невозможности – трансформатор 220/12 вольт.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.


Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

  • Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
  • Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.

Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

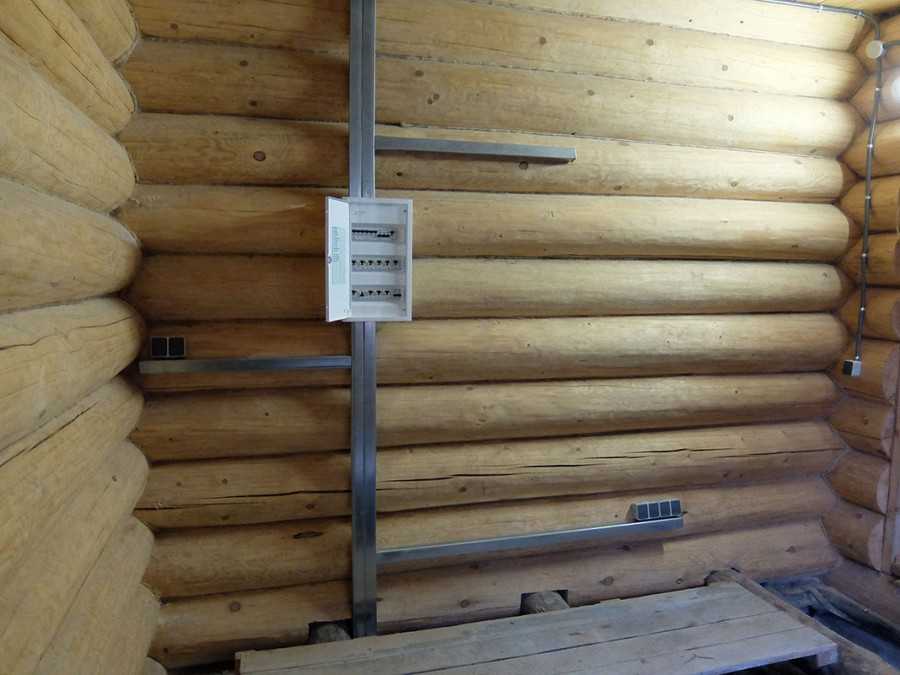

Распределительный щиток и расчёт нагрузок

Вся электропроводка разводится в бане от распределительного щита. При выборе места его монтажа надо соблюсти несколько правил:

  1. К щитку всегда должен иметься свободный подход.
  2. В помещении, где располагается щиток, необходимо обеспечить достаточное освещение.
  3. Также это место должно проветриваться.
  4. Запрещено располагать щитки в парилке или в других пожароопасных помещениях, чаще всего их монтируют в предбанниках либо комнатах отдыха.

В распределительном щитке должны быть смонтированы вводной автомат защитного отключения и отходящие автоматические выключатели для отдельных потребителей электроэнергии.

Чтобы выбрать мощность вводного автомата, необходимо знать общую нагрузку. Сложите номинальную мощность всех задействованных в бане электроприборов, не забудьте прибавить осветительную нагрузку. Полученную цифру поделите на величину напряжения. Например, у вас получилась мощность 5000 ВА, разделите полученную цифру на 220 В, и получите 22,72 А. Выбирайте автомат с небольшим запасом, вполне подойдёт аппарат на 25 А. По такому же принципу рассчитайте мощность отходящих автоматов.

кликните для увеличения

Перед тем, как сделать проводку в бане, составьте принципиальную схему электроснабжения. На ней должны быть отображены все основные потребители электрической энергии:

  1. Электрокаменка.
  2. Часто устанавливают тепловую пушку для сушки помещений.
  3. Подогреваемый при помощи электричества пол.
  4. Насос.
  5. Электроизмерители влажности и температуры.
  6. Возможно, у вас там будет находиться стиральная машинка.
  7. Электрический чайник и фен.
  8. Водонагреватель.
  9. Подсветка бассейна.
  10. Холодильник для прохладительных напитков.
  11. Телевизор, музыкальный центр.
  12. СПА-оборудование.

В распределительном щитке каждому автомату присвойте порядковый номер и как-то его наметьте (напишите маркером либо приклейте бумажку с номером). На дверце распределительного щитка наклей те список автоматов с порядковым номером и помещением, которое он питает.

Приблизительно это должно выглядеть так:

  • 1 – печь-каменка;
  • 2 – парная;
  • 3 – моечная;
  • 4 – раздевалка;
  • 5 – бассейн;
  • 6 – комната отдыха.

Обязательно помимо автоматов в распределительном щитке должны быть смонтированы устройства защитного отключения (УЗО). В случае контакта электропотребителя с водой они сработают и отключат питание.

Ключевые требования безопасности к проводке

К электрификации таких помещений, как сауны или традиционно любимые в нашей стране бани, предъявляются повышенные требования безопасности. Это объясняется большей влажностью воздуха (и, как следствие,образованием конденсата), высокой температурой в парилке и моечном отделении

Принять во внимание нужно и материал стен. Чаще всего это дерево, материал с повышенной пожароопасностью

Ключевые требования к устройству проводки:

  1. Вводной щиток необходимо расположить в наиболее защищённом от температурных перепадов месте (предбанник, тамбур, помещение для отдыха), иметь отдельное УЗО или дифавтомат (срабатывание при токе утечки < 0,05 Ам), соответствовать требованиям IP 44.
  2. Для сауны или бани необходимо качественное отдельное заземление (РЕ-проводник), ёмкости которого будет достаточно для всех потребителей тока. Если есть электрокотёл, то он должен быть заземлён отдельно.
  3. Неразъемные линии от точки подключения до щитка. Желательно исключить любые распределительные коробки.
  4. Лучше всего, если оборудование имеет степень защиты от IP55 и выше, кабели имеют 3 жилы с обязательным заземлением и изоляцию, выдерживающую температуры от -40 до +130 °С.
  5. Кабель прокладывается с использованием металлорукавов или огнеупорной гофры. Для изоляции используются только негорючие или самозатухающие материалы.
  6. Для крепления элементов проводки запрещено пользоваться металлическими шурупами, саморезами и т. д. Разрешено только использование диэлектриков.

Подробно правила освещения бань\парилок\саун изложены в ПУЭ (правила устройства электроустановок). Это базовый регулирующий документ, где прописаны требования к разнообразному электрооборудованию.

Не поленитесь тщательно изучить требования положений ПУЭ перед началом работ.

Как подвести электроэнергию к бане: под землёй или по воздуху?

Оптимальный вариант — подвести электроэнергию по отдельному кабелю напрямую от основного электрощитка. Сделать это можно одним из способов:

  • по воздуху — недорого и быстро.
  • под землёй — требует существенных затрат времени и денег.

Выбранный метод необходимо отразить в проекте сооружения. Выбирая «воздушный» способ, нужно строго придерживаться норм расположения кабеля по высоте и не только:

  1. Кабель не может располагаться не ниже 6 метров от проезжей части.
  2. Минимальное расстояние от пешеходной части до кабеля — 3,5 метра.
  3. Расстояние между опорами не больше 25 метров.
  4. Входить в здание кабель должен на высоте не меньше — 2,75 метра.

При «воздушном» способе применяется самоизолирующий силовой провод (СИП 4), где нет несущего троса. В СИП-кабеле сечение жил из алюминия не менее 16 мм2. Число жил зависит от выбранного типа ввода: однофазный на 2 жилы или трехфазный на 4 жилы. Главная проблема СИП-кабеля — низкая пластичность, из-за которой трудно ввести провод в автомат защиты.

Кабель СИП вводится внутрь помещения через металлическую втулку. Не забываем, что внутри бани нельзя использовать провода с жилами из алюминия.

Подвести электричество к бане можно по воздуху

Для подземного способа используется дорогой, но очень прочный кабель марки ВБбШв (второе название «кабель с бронёй» из-за стальной защиты между полимерными оболочками). У него сразу 4 медные жилы и сечение в 10 мм2.

Пошаговая инструкция по подземной прокладке кабеля к зданию бани/сауны:

  1. Прорыть траншею минимум 0,7 м глубиной и насыпать в неё 10 см песка.
  2. Уложить на песок провода волнообразно и засыпать ещё одним песчаным слоем в 10 см.
  3. Засыпать грунт 0,2 м толщиной, на который уложить сетку предупреждения.
  4. Кабель вводится внутрь помещения через втулку из стали.
  5. Перед подключением к щитку, провод освобождается от защитных оболочек. Не забудьте позаботиться о заземлении и защите от молний.

Подвести электричество к бане можно подземным способом

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

десять − два =

Adblock
detector
