Изоляция печной трубы бани своими руками

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

Чистка дымохода — фото

СпособОписание

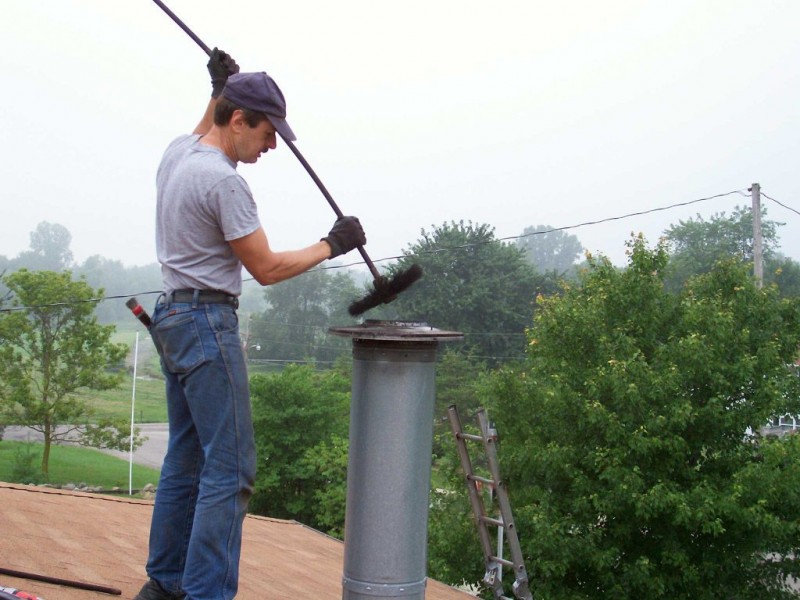

Чистка ершиком

Чистка ершиком — старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас — работа эта очень грязная.

Чистка дымохода гирей на тросе

Чистка дымохода гирей на тросе — еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже.

Использование вентилятора

Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей.

Дрова осиновые

Существует и более простой способ — нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева.

Средство для чистки дымохода

Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода.

Промывка и протопка печи

Еще один вариант — налить в трубу несколько литров воды, затем надо долго топить печь.

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

  • радиус керамической трубы + изоляция + 13 см;
  • радиус керамической трубы + 25 см;
  • радиус трубы + 38 см;
  • радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки, дымоходы подразделяют на:

  • внутренние, что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
  • внешние, которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки наружного дымохода, дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления

Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы.

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое. Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке и обойдутся на порядок дешевле. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований, которые выдвигаются к стальным дымоотводам:

  • внутренняя толщина стенок должна быть от 0.8 мм;
  • сталь должна быть устойчивой к температурам до 850°С включительно;
  • показатель толщины базальтового наполнения должен начинаться от 50 мм, а его плотность — от 120 мг/м3;
  • модель наружной трубы лучше выбрать так же из нержавеющей стали.

Изоляция печки в бане

В настоящее время в банях часто используют простые металлические печки, которые обшиты листовым металлом с боков и в задней части, и установлены непосредственно на фундамент. Чтобы обеспечить сохранение тепла в бане на длительное время и придать ей презентабельность, печку можно обложить красным огнеупорным кирпичом.

В настоящее время для изоляции печки уже не применяют листы асбеста, поскольку при нагреве он выделяет токсичные вещества.

Устанавливая печку на деревянный пол, следует сначала простелить войлок в два слоя, а затем уложить кирпич в три ряда. На стенах и полу вокруг печи монтируют листовой металл кусками по 50-70 см высотой.

Надеемся, что данная статья смогла ответить на наиболее часто возникающие у начинающих строителей вопросы. Напомним, что качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.

Специфика утеплительных работ

Утепляя дымоход своими руками, принимаем во внимание, что во время работы отопительного котла, температура в дымовыводящем канале может достигать 200 -300 градусов. На рынке стройматериалов термоизоляция продается в виде готовых цилиндров со специальным экраном из фольги

С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха. Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма

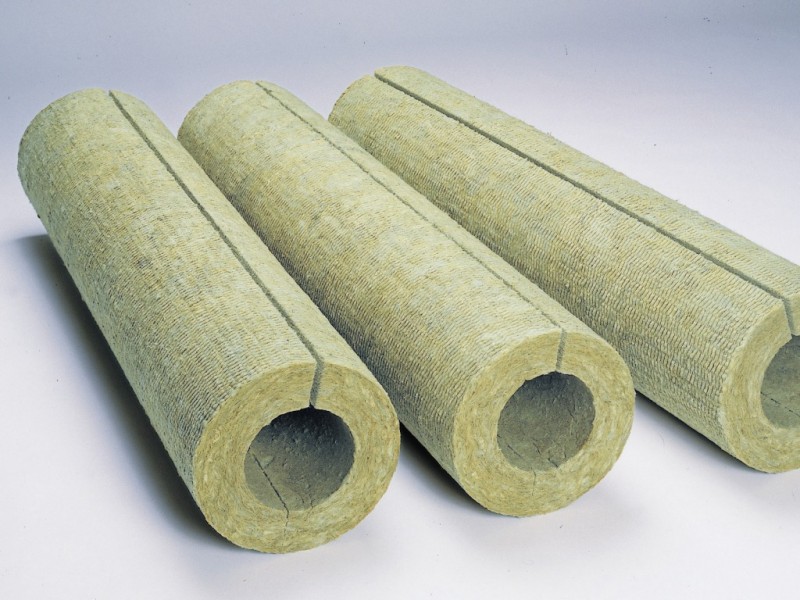

На рынке стройматериалов термоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха. Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма.

Выбор материала для теплоизоляции

Главный вопрос хозяев загородных домов, имеющих автономную отопительную систему – чем утеплить дымоход. Для того, чтобы надежно заизолировать отводы под печь или котел, применяются материалы с высокой степенью термоизоляции, обеспечивающие тепловой баланс печной трубы на крыше.

Базальтовая изоляция

Актуальна для утепления дымохода минвата или базальт. Утеплитель получают из расплава вулканической породы – габбо-базальта. Его преобразовывают в волокна, благодаря чему изолирующий материал имеет преимущества:

  • сохраняет до 95% тепла;
  • характеризуется хорошей проницаемостью выходящего пара;
  • отличается химической и коррозийной стойкостью;
  • препятствует размножению грибка и плесени на поверхности дымохода на крыше;
  • вибро- и теплоустойчив;
  • выполнен из экологических материалов;
  • не подвергается разрушению под воздействием ультрафиолета.

Кожух из нержавеющей стали

Металлическая «броня» в виде трубы, выполненной из нержавеющей стали, используется в качестве варианта утепления. Она способна обеспечить полноценную защиту от механических повреждений, влаги и других агрессивных факторов.
Кожух для дымохода монтируется на трубу на крыше. Межтрубное пространство заполняют базальтовой ватой, снаружи покрывают изоляцией, толщиной 5 см. Оборачивать данным утеплителем можно асбестовый дымоотвод.

Щиты из дерева

Деревянные щиты считаются одним из простых вариантов утепления дымохода трубы. Теплоизоляция выполняется в виде древесного каркаса из пластин соответствующего размера. Сверху него фиксируется шифер или другой настил, из которого выполнена кровля жилища.
После того, как труба будет полностью перекрыта деревом, пустующая полость заполняется войлоком, шлаком, песком, минеральной ватой. Каркасные швы в обязательном порядке замазывают гидроизоляционным составом.

Шлако-железобетонные плиты утепления

Утепление дымохода в частном доме с применением железо- и шлакобетонных плит, обеспечивает наименьшее расстояние между стыками на конструкции. Пространство внутри и углы армируются сеткой или проволокой, заливается гипс, глина и песок в виде раствора. Поверх плиточной изоляции накладывают штукатурку.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба – порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Правильное размещение дымохода

Как провести трубу в бане через потолок?

Для начала необходимо определиться с расположением дымохода. Существует только два варианта:

  • Внутреннее строение. Подразумевает под собой расположение трубы дымохода с внутренней стороны здания. Благодаря такому строению все тепло, исходящее от трубы, направлено на обогрев бани;
  • Внешнее строение. В этом случае труба располагается с внешней стороны здания. Конечно, это довольно упрощает процесс установки, но требует дополнительной теплоизоляции. Также не избежать перерасхода ресурсов, поскольку дымоход в такой ситуации «обогревает улицу».

Важно! СНиПом установлены нормы, по которым расстояние от бетонных и кирпичных плит до обрешеток должно быть не менее 13 см, а от керамических труб – 25 см и более.

Еще на этапе проектирования бани определяется место для вывода трубы дымохода. В процессе строительства в назначенном месте вырезается отверстие, равное диаметру трубы.

Как сделать дымоход в бане через потолок и как обделать трубу в бане у потолка?Разберемся, как сделать разделку потолка под трубу в бане. Для того, чтобы создать правильную разметку потолка, необходимо определиться с вертикальной осью трубы.

Разметка начинается от части, через которую выходит дым. На него то и направлена ось, которая упирается в перекрытие и именно здесь будет находиться центр будущего отверстия под трубу.

Если труба в бане проводится через потолок и имеется чердак, значит ось проходит далее – до вывода из кровли.

Система «сэндвич» зарекомендовала себя как наиболее безопасное устройство для вывода отходов процесса горения.

Представляет она собой две стальные трубы, одна из которых вложена в другую. Зазор между ними заполняется теплоизоляционными материалами.

Перед началом возведения конструкции необходимо запастись всеми необходимыми материалами:

  1. Трубы;
  2. Отводы;
  3. Переходники.

Затем следует очистить их от всех наклеек, пленок и прочих упаковочных материалов.

Внимание! Диаметр отверстия для вывода дымохода в бане через потолок в обязательном порядке должен быть больше диаметра самой трубы настолько, чтобы можно было проложить изоляционные слои.

Зазор, который образуется между стенками трубы и потолочными конструкциями, необходимо изолировать, чтобы тепло не покидало парную. Изоляционными материалами должны служить исключительно негорючие вещества.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

  • теплоизоль;
  • фольгоизоль.

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Толщина Теплоизола, ммДопустимые эксплуатационные температуры, °С
2–5-30 – +100
5–10-60 – +150

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Фольгоизол имеет покрытие пищевой фольгой, поэтому он безвреден.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

  • Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
  • Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
  • Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
  • Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
  • Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
  • Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
  • По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

  • К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
  • На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
  • Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
  • При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
  • Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
  • Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться:  Можно ли заливать полипропиленовые трубы в стяжку?

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования

При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

  • минеральная вата;
  • базальтовый картон;
  • минерит.

Негорючая минеральная вата с длительным сроком службы

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Гипсокартон огнестойкий может выдерживать около часа воздействие прямого огня

Стекломагниевый (стекломагнезитовый) лист (СМЛ), влагостойкий, огнестойкий, морозостойкий, экологически чистый

Нужно обратить внимание и на некоторые другие моменты

Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала

Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья

К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

Может быть интересно

для двойных металлических труб предусмотрена внутренняя изоляция минватой;
одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

девятнадцать − 9 =
