Как правильно установить печь в бане

Как правильно установить печь в бане


Грамотная установка печи в бане предусматривает соблюдение правил пожарной безопасности. Существующие нормы ППБ оговаривают необходимость противопожарных разрывов, изоляции примыкающих к корпусу и дымоходной трубе стен, а также негорючего основания для установки.

В каком месте поставить печку в бане

На выбор места для размещения банной печи влияют несколько факторов:

Тип конструкции – установка железной банной печи с выносной топкой в баню несколько ограничивает возможность выбора места для размещения. Современные модели оснащаются телескопическим топливником. При необходимости, можно увеличить длину топки, подогнав размер под толщину перегородки.

Некоторые владельцы ставят печку, углубляя ее на 10-15 см., что позволяет увеличить теплоотдачу и температуру нагрева полового покрытия. Решение отличается эффективностью. Но, установка печи существенно ниже уровня пола, хотя и возможна теоретически, неудобна. Придется делать приямок достаточных размеров, чтобы появилась возможность закладывать дрова в топку из нее.



Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.


Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.



Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.


Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

После установки отопителя и защиты стен, переходят к монтажу дымохода.


Монтаж печной трубы в бане

Существуют основные рекомендации по монтажу печной трубы. Температура дымовых газов достигает 450-550°С. Обычная металлическая труба разогревается докрасна.

Выбор типа дымохода

Для подключения банной печи применяют керамические и утепленные сэндвич-трубы из нержавеющей стали. Каждый вариант имеет свои преимущества и целевое предназначение:

Керамика – дымоход применяют для внутреннего подключения. Труба проходит через плиту перекрытия и кровлю. Преимущество керамики – долговечность, устойчивость к агрессивной и кислотной среде, практически полное отсутствие появления конденсата.

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Пункт 8. Личная безопасность

Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.

И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.

Основные правила работы с банной печью

Стоит выделить общие правила, которыми нельзя пренебрегать, как в случае с металлическими, так и с кирпичными печами:

  • необходимо печь размещать на расстоянии не менее одного метра от любых горючих материалов. В первую очередь это касается стен помещения;
  • дымоход должен быть установлен в специальное потолочно-проходное устройство, исключающее контакт с деревянными элементами в конструкции здания. Подобная защитная конструкция может быть произведена из простого стального листа, который предварительно сворачивается в трубу с диаметром большим, чем размеры дымохода. Между такой трубой и дымоходом все пространство необходимо заполнить теплоизоляционным материалом;
  • эффективная эксплуатация печи возможна только в том случае, когда она устанавливается на прочное и негорючее основание. Оптимальными считаются бетонные и кирпичные полы, а вот установка печи в бане на деревянный пол может быть произведена только после настилания на задействованный участок пола металлического листа. Площадь листа должна быть больше площади печи в полтора раза.

установка печи в бане на деревянный пол

Монтажно-строительные работы

Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем? В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.

Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.

Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Топка выходит в соседнее помещение

Выпиливание части стены

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Примерная схема установки обычной каменки

Особенности выбора типа банной печи

Какие задачи решает банная печь? Прежде всего, с её помощью обеспечивается: необходимая температура в парилке (до 65-68С) и нормальная температура в других помещениях, разогрев парильных камней более чем на 450 С; нагрев воды в баке. С учетом банных условий, к печи выдвигаются такие требования: безопасность, минимальные габариты, возможность работы на дешевом и доступном топливе, удобство обслуживания и эксплуатации.

С учетом возложенных задач основными типами печей для бани являются кирпичные (иногда, каменные) и металлические (железные) устройства. Кирпичная или каменная печь имеет значительные габариты, является стационарным сооружением, как правило, с собственным фундаментом. Они возводятся одновременно со строительством самой бани, но, в принципе, могут сооружаться и в старых банях. Работают они на твердом топливе, чаще всего, на дровах. Где установить такую печь в бане? Наиболее оптимальным местом размещения считается на границе между парилкой и предбанником, когда выход топки и загрузочная зона располагается в предбаннике, а рабочая теплоотдающая стенка – в парилке. Обязательным элементом любой твердотопливной печи является дымоход, который должен выполняться по всем правилам. Кирпичная печь исправно исполняет свои функции, но занимает много места, сложна в изготовлении.

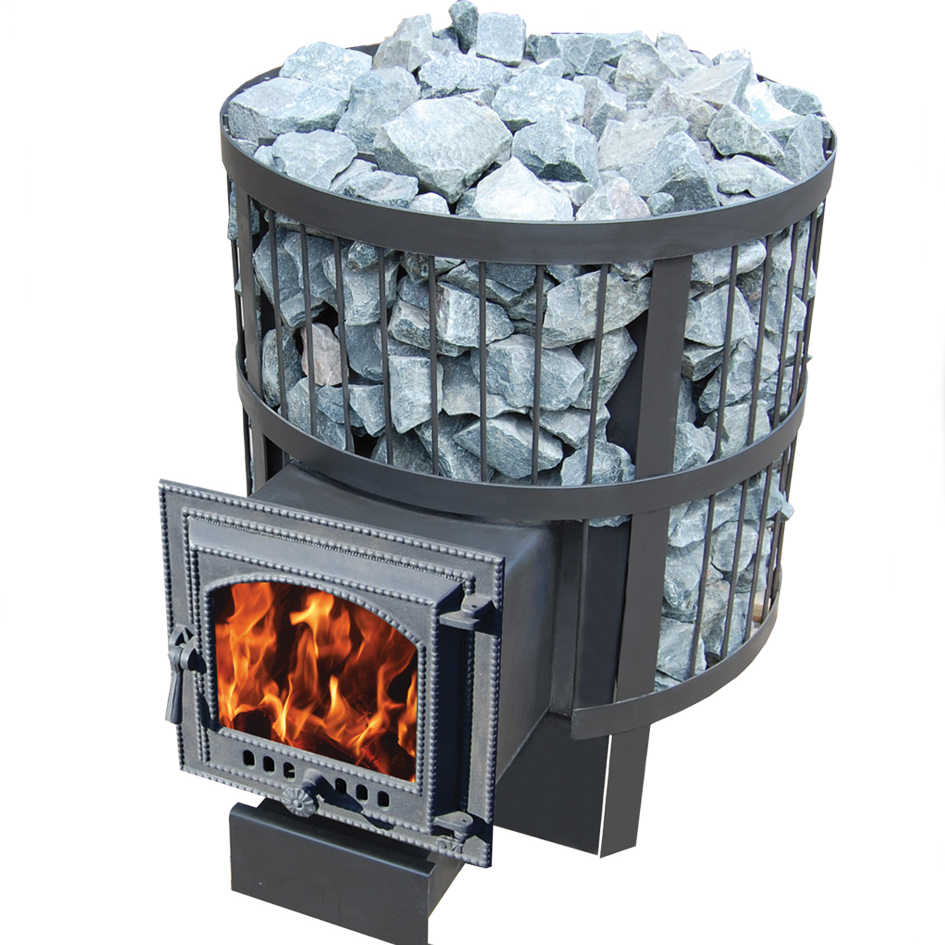

Значительно меньшими габаритами обладает металлическая банная печь. Стандартное устройство может функционировать от жидкого или твердого топлива, электричества или природного газа. С учетом проблем с безопасностью устройства на жидком топливе и газе применяются в банях крайне редко. А вот какую печь (электрическую или на дровах) установить у себя на участке, решать владельцу с учетом особенности местности и строения.

Для бань выпускаются готовые печки-каменки на дровах и угле и электрические печи-каменки. Растопка дровами обеспечивает финансовую экономию, но требует возведение полноценного дымохода со всеми вытекающими проблемами. При установке дровяной печи непосредственно в парилке невозможно обеспечить непрерывность процесса: растопка и прогрев помещения осуществляется непосредственно перед началом банной процедуры, а далее необходимо максимально сохранять тепло. Размещение малогабаритной печки между помещениями осложнено маленькими размерами, а при расположении части устройства в предбаннике уменьшается площадь теплоотдачи.

В современных частных банях популярностью пользуются электрические печи-каменки. Они могут располагаться в парилке и эксплуатироваться в непрерывном режиме, так как все электрические элементы надежно изолированы. Электрическое питание такой печи должно быть от напряжения не выше 36 В. В финских саунах электрические печи являются практически идеальным источником тепла, в связи с низкой влажностью, а в русских банях, из-за повышенной влажности, преобладают дровяные печки.

Подготовка к установке

Торопиться с установкой нового агрегата на место не стоит. Перед тем, как поставить печку в бане, её нужно хорошо протопить на открытом воздухе, загрузив каменку. Делается это по двум причинам.

Во-первых, краска, которой покрывают металлический корпус, окончательно схватывается только при высокой температуре. При этом она частично выгорает с выделением неприятного запаха.

Во-вторых, камни для бани часто содержат в своём составе сульфиды, распадающиеся при высокой температуре на окислы серы. В свою очередь, при соединении с водой превращаются в кислоты. Пары серной кислоты не просто неприятно пахнут – они очень опасны для здоровья. Но сульфиды довольно легко выгорают, поэтому и желательно протапливать печь на улице до полного исчезновения запаха серы.

Так выглядит камень с вкраплениями сульфидовИсточник parilochka.com

Если стоит задача, как установить печь в бане с топкой из предбанника своими руками, то при наличии перегородки между ним и парным отделением часть её придётся вырезать. Если перегородки нет, лучше сразу возвести её из негорючего материала, например, из красного кирпича. Или выложить кладку до нужной высоты, а продолжить брусом.

Размеры проёма в горючей перегородке под топливник тоже берутся не «с потолка», а определяются в зависимости от мощности теплового агрегата. С печами заводского изготовления все просто: эти параметры указываются в паспорте на изделие. Уменьшать их нельзя, а увеличивать – сколько угодно.

Мощность самодельной печки определить затруднительно. В таких случаях проем делают таким, чтобы от топки до деревянной стены оставалось 25-35 см при условии её защиты по контуру теплоизоляционным материалом: полосой асбестового картона, базальтовой ваты и т.п. Если такая защита не предусмотрена, это расстояние увеличивают до 40-50 см.

Вырезанный в перегородке проем под выносную топкуИсточник vsaunu777.ru

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Схема расположения печи в сауне

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

  • в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
  • такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

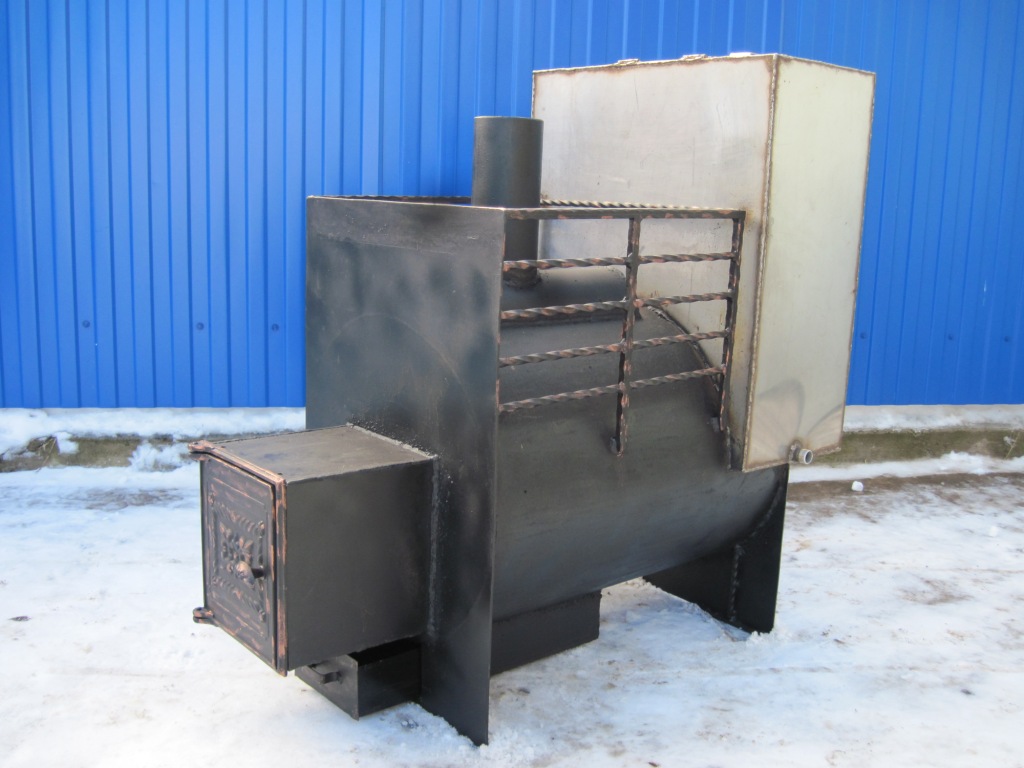

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

  • теперь уровень кислорода в парной не изменен;
  • конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
  • еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

Схема расположения печи в бане

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Схема расположения печи в бане с выносом топки на улицу

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

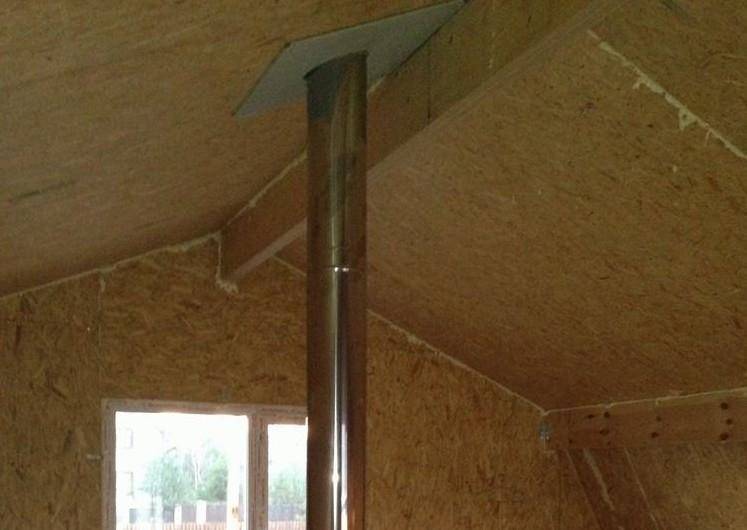

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
