Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Изоляция дымохода из металлической трубы в газовом котле

При организации дымоходов для газовых котлов отопления в последнее время довольно часто используются трубы типа «сэндвич». Это не только удобно, но и довольно эффективно, ведь внутри дымохода не скапливается конденсат, а теплопотери значительно снижены.

Подобная конструкция является безопасной, поскольку обмотка защищена слоем оцинковки или нержавейки и не представляет угрозы для человека.

Устройство дымохода из «сэндвич» трубы выполняется так:

  • В перекрытии кровли и крыше прорезают дырки, диаметр которых на 25 см превосходит сечение трубы дымохода.
  • Далее на металлическую трубу дымохода наматывают базальтовую вату, толщина которой не менее 5 см, причем полотна укладывают внахлест.
  • Производится фиксация утепляющего слоя с помощью стальной проволоки, обернутой вокруг трубы в несколько витков.
  • Поверх надевают защитный короб из трубы с большим сечением. Если кожух делают из листового железа, то его края скрепляют стяжными ремнями или адгезивной лентой.

Таким образом, способов термоизоляции дымоходных труб есть достаточно много. На рынке присутствует множество разнообразных материалов. Настоятельно не рекомендуется покупать самые дешевые материалы, так как зачастую они оказываются некачественными. Многие виды работ каждый хозяин может осуществить своими руками. Главное, чтобы в результате получилась конструкция, отвечающая технологическим нормам. Иначе, ваше время и деньги были потрачены зря.

Проверка

Чтобы проверить, насколько качественно уложен теплоизоляционный слой, нужно затопить печь. Для диагностики лучше использовать тепловизор. Оптико-электронная система поможет определить качество герметизации наружного кожуха. При правильном монтаже стенки конструкции дымоотвода, швы в местах соединения не пропускают тепло. Места просачивания теплового потока укажет экран прибора. Неполная герметичность приводит к перегреву утеплительного материала. При обнаружении проблемы происходит демонтаж внешнего кожуха и проводится повторная изоляция.

Если после утепления дымоходной конструкции на стенках продолжает образовываться конденсат, теплоизолятор подобран неправильно, толщина не соответствует установленным нормам. Минимальный размер — 4 см. Для стальных, асбестовых труб с высотой 6 м и более выбирается утеплитель толщиной 10 см. В кирпичных дымоходах используются плиты с толщиной 8 см.

Утеплительные работы должны производиться после окончания монтажа дымоходной системы и вентиляционных элементов. При обустройстве дымоотводов необходимо использовать современные виды изоляционных материалов. Лучше применять готовые изделия с теплоизоляцией.

Преимущества наружной прокладки дымоходов

Наружный способ проводки отводящей трубы имеет следующие очевидные преимущества:

  • Вынос основной части отводного канала из дома позволяет увеличить полезную жилую площадь помещения.
  • Монтажом системы отвода продуктов сгорания можно заниматься по завершению основных строительных мероприятий.
  • Наружная прокладка дымоотвода не потребует от вас значительных затрат сил и времени.

К легко устранимым недостаткам такого подхода следует отнести:

  • Необходимость обязательного утепления дымоотводных труб.
  • Возможность значительных потерь тепла при низком качестве теплоизоляции.
  • Сложность совмещения конструктивного исполнения дымоотвода с архитектурным стилем здания.

Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).

Преимущества утепления дымовых труб

Изоляция дымохода – это действенный инструмент против многих разрушающих факторов. Безусловно, утепление дымовых труб своими руками не сможет полностью защитить систему от пагубного воздействия атмосферных осадков или ветра. Но оно даёт возможность реально продлить эксплуатационный срок трубы. Происходит это за счёт следующих обстоятельств:

  1. Исключение вероятности опадания на стенки трубы конденсата, насыщенного агрессивными кислотами. Продукты горения топлива в данном случае просто улетучиваются вместе со струёй дыма.
  2. Уменьшение температурных перепадов между горячим паром и охлаждённой поверхностью дымового канала.
  3. Создание энергосберегающего эффекта. Надлежащим образом утепленные трубы для дымохода терпят меньшие энергетические потери, чем трубы без изоляции. Это способствует экономии топлива, используемого для поддержания высокой температуры в печи.
  4. Повышение прочности конструкции дымохода. Благодаря изоляции, выполняющей роль укрепляющего каркаса, дымоходная труба становится более устойчивой к порывам ветра.

Правильно подобранный утеплитель способен повысить морозостойкие качества системы. Частично устраняется негативное влияние высоких температур на участки кровли, расположенные вокруг дымохода. Это позволяет надолго отсрочить ремонт самой крыши. Утепленная система обладает высокими эстетическими качествами, так как изоляция способствует длительному сохранению первоначального внешнего вида трубы.

Утепленный дымоход будет служить дольше, чем труба без изоляции

Выбираем надежный материал для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

  1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
  2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
  3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
  4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
  5. Глина и песок. Использовались, пока не появились более современные утеплители. Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

    Схема устройства дымохода в деталях

Для чего нужно утеплять дымоход

На вопрос: зачем проводить термоизоляцию дымохода, ответ простой. Через тонкий потолок и трубу от нагревательного прибора теряется около 30% тепла.

Выход из отопительного прибора имеет два назначения:

  • вывести пары и отходы горения (сажу, пепел, копоть);
  • обеспечить хорошую тягу.

Без утепления стенки канала достаточно быстро остывают. Густые смолы и копоть от сгорания оседают на холодные поверхности. Со временем накапливается большое количество осадка, засоряется выход.

При этом снижается тяга, а также:

  • плохо горит и отдает тепло нагревательная система;
  • на стенках канала скапливается конденсат;
  • разрушаются внутренние стенки;
  • без достаточной тяги собирается дым, просачивается в комнату.

Вентиляционный канал и дымоход, через которые выводятся остатки горения газового котла, нуждаются в термоизоляции.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Последующий монтаж выполняется в следующем порядке:

  1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
  2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
  3. Затем установите второе звено.
  4. Засыпьте короб керамзитом.
  5. Зафиксируйте последующие сегменты.
  6. После того, как вы соберете трубу, установите металлический зонтик.

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

  • Высокой температуры в сауне.
  • Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

  • Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
  • Избежать теплопотери.
  • Продлить срок эксплуатации металлических конструкций.
  • Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.


Металлическая вытяжка в сауне

В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Что использовать для обмотки металлического дымохода?

В старину для изоляции дымохода в бане люди применяли глину и асбест, а также другие подручные природные материалы. Главное, в любом материале для изоляции — плохая теплопроводность, чтобы не случилось возгорания от высокой температуры

Дымоход и печка нагреваются очень быстро и поэтому важно выполнить правильную изоляцию трубы дымохода в целях пожарной безопасности

Внутри конструкции с изоляцией в момент нагрева не будет скапливаться конденсат, что очень важно. Она будет медленно остывать, не так быстро разрушаться и сроки ее эксплуатации будут дольше

Теплоизоль

В статье упоминался материал Теплоизоль и сейчас мы более подробно остановимся на его описании. Это сравнительно новый вид изоляционного материала. Его производят из вспененного полиэтилена. Спрятан он между двумя слоями фольги. Он отлично выдерживает повышенные температуры и подходит для изоляции печных труб. Производители выпускают Теплоизоль толщиной от 2 до 10 мм. Чем больше толщина Теплоизоля, тем более высокие температуры он может выдерживать:

  • 2-5 мм — выдерживает температуру от -30оС до +100оС;
  • 5-10 мм — допустимая эксплуатационная температура от -60оС до +150оС.

От сильного нагрева трубу защищает верхний фольгированный слой. Материал легкий в работе. С ним несложно работать самостоятельно Трубу обматывают Теплоизолем с помощью проволоки или металлизированного скотча.

Фольгоизол

Фольгоизол является также отличным выбором для изоляции печных труб. Он состоит из фольги в два слоя и теплоизолятора. Благодаря отражающим свойствам фольги материал может сохранять до 90% тепла в бане. В списке аналогичных материалов он занимает первое место. Для его изготовления применяют толстую пищевую фольгу. Кроме отличных изоляционных свойств, он обладает и другими эффективными свойствами, например, не боится УФ, высоких температур. Фольгоизол выдерживает температурный режим от -65оС до +175оС.

Фольгоизол безвреден для здоровья, поскольку для его производства используется пищевая фольга. Часто его применяют не только для изоляции печных труб также его используют для покрытия стен и потолка бани. Он считается идеальным утеплителем, гидро- и пароизоляцией для саун и бань.

Сендвич-трубы

Хорошим решением для изоляции металлического дымохода могут послужить сендвич-трубы. Производители уверяют, что такая изоляция будет надежной и безопасной. Установив данную конструкцию, можно не думать об изоляции. Она будет состоять из нескольких секций, которые легко и быстро собираются в единое целое. Своими руками можно быстро собрать всю конструкцию и установить ее. Она подойдет для металлической трубы в баню или сауну с железной печкой.

По своей конструкции сендвич-трубы напоминают пирог из нескольких слоев. Внутри находится слой из нержавейки, а после него слой из минеральной ваты или базальтового утеплителя. Снаружи трубу покрывает слой оцинкованной стали. Такая конструкция является современным методом встроенной изоляции дымохода в готовом виде. Она будет выполнять сразу две важные функции:

  • не перегреваться снаружи;
  • не накапливать сажу.

Такие конструкции отлично подходят для саун, а вот для бань с кирпичной печкой необходимо искать другой вариант.

Чем лучше утеплять металлическую трубу дымохода?

Если утепление трубы проводится своими руками, необходимо учитывать тот факт, что температура нагревания системы может быть очень высокой – до 200-300 градусов. В качестве утеплителя для дымоходных труб подойдёт только полностью лишенный свойства горючести материал. Таковыми являются различные волокнистые утеплители, стекловата, минеральная вата, шлакобетонные плиты. Изолировать дымоход можно и с применением штукатурного раствора. Для теплоизоляции дымоходов типа «сендвич» также используются гильзы из нержавеющей стали.

В продаже имеются готовые цилиндрические утеплители. Они обеспечивают полную защиту дымохода и снабжены специальным экраном из фольги. Теплоизоляционные трубчатые конструкции бывают разных диаметров, поэтому ими можно осуществить утепление разногабаритных дымоходов.

Материалы для утепления

Подбирая утеплитель, чтобы провести изоляцию для дымохода, важно обращать внимание на его свойства. Материал должен обладать хорошими теплоизоляционными характеристиками и при этом не быть горючим. Желательно, чтобы утеплитель имел низкую гигроскопичность

Желательно, чтобы утеплитель имел низкую гигроскопичность.

Оптимальными вариантами для утепления дымохода в бане или доме являются несколько видов материалов.

Минеральная вата

Минеральная вата со временем впитывает влагу и приходит в негодность

Представляет собой волокнистый материал, который имеет воздушную прослойку. Благодаря специальной обработке минеральная вата не воспламеняется, при этом сохраняет свою форму даже при воздействии высоких температур. Стоит недорого.

Минераловатный утеплитель имеет несколько минусов:

  • подверженность деформации со временем;
  • способность впитывать влагу.

Базальтовая вата

Базальтовая вата выдерживает высокие температуры, долго служит

Этот утепляющий материал имеет такие технические характеристики:

  • Низкая теплопроводность, которую можно сравнить с полистиролом, пробковыми материалами, каучуком.
  • Высокий уровень огнестойкости. Базальтовая вата выдерживает температуру более +1000 °C при этом не теряет теплоизоляционных свойств.
  • Отличные гидроизоляционные свойства. Вода не способна проникнуть внутрь базальтовой ваты.
  • Устойчивость к механическим воздействиям. При производстве базальтовой ваты волокна в ней поочерёдно располагают вертикально и продольно. Такая конструкция позволяет выдерживать достаточно высокие нагрузки на сжатие.

Базальтовую вату производят в основном плитами. Поэтому для утепления дымохода придётся сооружать специальный наружный короб.

Каолиновые плиты

Каолиновая плита подходит для защиты кирпичного дымохода от разрушения

Каолин абсолютно безопасен для здоровья человека. Не выделяет токсических веществ в атмосферу даже при высоком нагреве. Каолиновые плиты устойчивы к возгоранию, поэтому могут использоваться для утепления дымоходов каминов, печей с открытым огнём.

Работать с калиновыми плитами легко, поскольку они имеют малый вес. Особенность утеплителя в том, что при минимальной плотности утепляющая его способность достаточно высока. А это значит, что при выполнении ремонтных работ удается сохранить полезную площадь вокруг дымохода внутри помещения.

Рулонные фильтры

Внешне представляют собой цилиндры, наружная часть которых выполнена из фольгированного материала, а внутренняя – из вспененного. Рулонные фильтры особенно хороши для стальных оцинкованных труб. Подобный утеплитель выдерживает высокие температуры, устойчив к возгоранию и повышенной влажности. Единственное условие при монтаже рулонных фильтров — надёжная герметизация стыков в верхней открытой части рулона от атмосферных осадков.

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Зачем нужна теплоизоляция дымоходов?

Сначала постараемся ответить на главный вопрос – зачем нужна негорючая теплоизоляция для печных труб?

  1. На этот вопрос будет легче ответить, если измерить температуры выходящих из печи газов. Высокая температура вызывает не только деформацию декоративной отделки стен. Основное предназначения такого слоя изолирующих материалов – предохранения жилища от пожаров.
  2. Еще одна работа теплоизолирующего слоя – препятствование образованию слоя сажи на трубах. Быстрое охлаждение дыма вызывает выделение слоя конденсата от разницы температур. Это становится причиной усиленного оседания на стенках сажи, снижения тяги и проведения внеплановой чистки дымохода.

Замена кирпичной трубы на металлическую

Если кирпичного дымохода недостаточно, его можно дополнительно удлинить с помощью металлической трубы. Задача трудоемкая, но вполне реализуемая

Важно подходить к ней со всей ответственностью.

Для начала изготавливается плоская стальная площадка с патрубком. Причем его диаметр должен быть таким же, как диаметр металлической трубы, которую планируется использовать. Площадку требуется надежно закрепить. Фиксируется она с помощью дюбелей и саморезов. Дополнительную надежность добавит герметизация.

Порядок работ:

На кирпичной кладке нужно отметить точки, на которых будет устанавливаться крепление. Их нельзя ставить на кладочном шве. Желательно их размещать ближе к центру кирпича, а не на его краю.
В отмеченных местах просверливаются отверстия для размещения дюбелей. В тех же точках проделываются отверстия на плоской площадки, туда пойдут саморезы.
На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная площадка. Саморезы вкручиваются в дюбеля

Важно следить за плотностью прилегания и равномерностью.
Теперь остается дождаться полного засыхания герметика и переходить непосредственно к удлинению дымохода с помощью металлической трубы.

Важные нюансы монтажа:

Решение о том, чем изолировать трубу дымохода металлическую, следует принимать исходя из бюджета, а также нужд сооружения

Важно подходить к задаче максимально ответственно, производя работы в полном соответствии со всеми нормами и нюансами. Тогда изоляция дымохода прослужит долгий срок без нареканий.

Основные требования к дымоходу в бане

  1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
  2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
  3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
  4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:

    Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.

  5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
  6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
    • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
    • без разделки прохода термоизоляционными материалами – не менее 500 мм.
  7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
  8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
  9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
  10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
  11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
  12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Противопожарная изоляция печной трубы

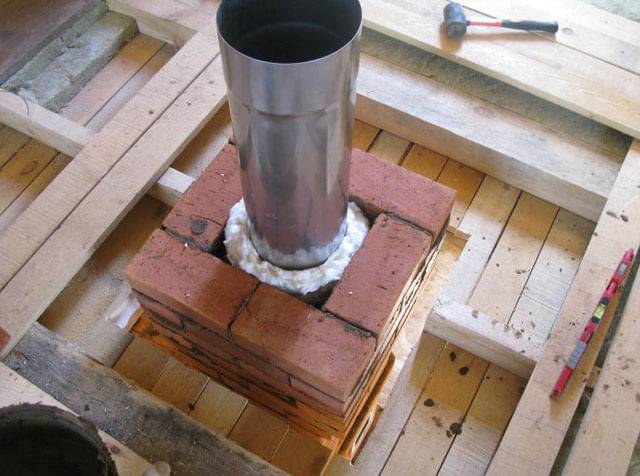

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран – схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи – фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал – толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

  • листа металла, закрепленного сверху слоя теплоизолирующего материала;
  • двух рядов уложенных на деревянный пол кирпичей;
  • плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия – специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 – 40 см.

Применение каолина

Такие материал производят, используя передовые научные разработки. В муллитокремземистую основу добавляются неорганические связующие добавки в вакууме и последующей сушкой материала. Для увеличения прочности в них вносят глинистую связку.

Каолиновые волокна обладают рядом достоинств:

безопасны для здоровья человека. Не содержат асбест и не выделяют вредные вещества при разогреве;высокий уровень безопасности от возникновения пожаров;сокращаются потери тепловой энергии;материал гарантированно не разрушается даже на 2001 пуске или остановки печи. Может использоваться в дачном домике с периодическим использованием печи;плиты легко обрабатываются и монтируются;низкая плотность при высоких показателях по теплоизоляции влияет на размеры плит и позволяет уменьшить толщину с сохранение рабочих характеристик.

4 Утепление кирпичных дымоходов

Кирпич имеет схожие с асбестом характеристики и способен поглощать влагу. Поверхность дымохода можно оштукатурить или утеплить ватой, но лучше использовать оба варианта, так будет более правильно и надежнее. Со способом отделки следует определиться еще на стадии проектирования дымовой системы и по возможности предусмотреть закладку проволоки для крепежа, легкость доступа и удобство проведения работ.

Приступая к оштукатуриванию, трубу с улицы очищают от пыли, заделывают трещины, сколы. Если этого не сделать, качество теплоизоляции снизится. Далее:

  • подготавливают смесь в указанных производителем пропорциях, сначала наливая в емкость воду, а потом добавляя сухие компоненты;
  • при помощи шпателя или мастерка ее точечно распределяют по поверхности трубы и выравнивают;
  • обтягивают армирующей сеткой, закрепляя ее в пятнах раствора;
  • накладывают первый слой штукатурки, стараясь покрыть им без пропусков весь дымоход, выравнивают и оставляют просушиться;
  • после этого, для обеспечения хорошей теплоизоляции, операцию повторяют, накладывая еще несколько пластов;
  • когда труба окончательно высохнет, ее окрашивают в цвет крыши.

Утепление можно проводить базальтовой (каменной) ватой, которая имеет высокие показатели огнестойкости. Она подходит для работ на чердаке и снаружи дома. В закрытом помещении, где нет чрезмерной влаги, отсутствует интенсивное движение воздуха, дымоход достаточно обложить матами из ваты, закрепив их металлическими полосами. Но после утепления с наружной стороны дома базальт стоит дополнительно защитить от воздействия погодных и атмосферных явлений.

По этой причине, выбирая материал, предпочтение отдают более плотному утеплителю, хоть цена его и выше, но с такими матами легче работать, они хорошо держат форму. Крепление осуществляют на раствор. Применение пены недопустимо – она отличается низкой огнестойкостью, а под действием высоких температур быстро разрушается.

Дополнительно закрепить минераловатные плиты можно при помощи дюбель-грибков. В завершение всю конструкцию обшивают профлистом, но обязательно оставляя небольшой вентиляционный зазор в 20 мм. Его наличие будет способствовать отводу влаги и предупредит оседание плиты. Иногда приходится сооружать обрешетку, с опорой на которую дымоход обкладывают кирпичом, шлакобетонными плитами и металлическим сайдингом. Но данный метод слишком трудоемкий, поэтому не получил широкого распространения.

Еще один материал, который активно применяется при утеплении снаружи – это экструдированный пенополистирол. Его отличает хорошая плотность, он не пропускает влагу, но, выбирая ЭППС, предпочтение лучше отдавать изделиям с высокой степенью горючести – со значением не ниже Г3–Г4.

Но в случаях, когда температура отводящихся по прямым дымовым каналам отработанных газов достигает 600° C, и для утепления стальной трубы дымохода, следует выбирать базальтовую вату. В процессе монтажа пенопласт фиксируют при помощи клеевой смеси, обязательно оставляя между ним и трубой вентиляционный зазор.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
