Греющий кабель – устройство, надёжно защищающее трубы водоснабжения от суровых морозов!

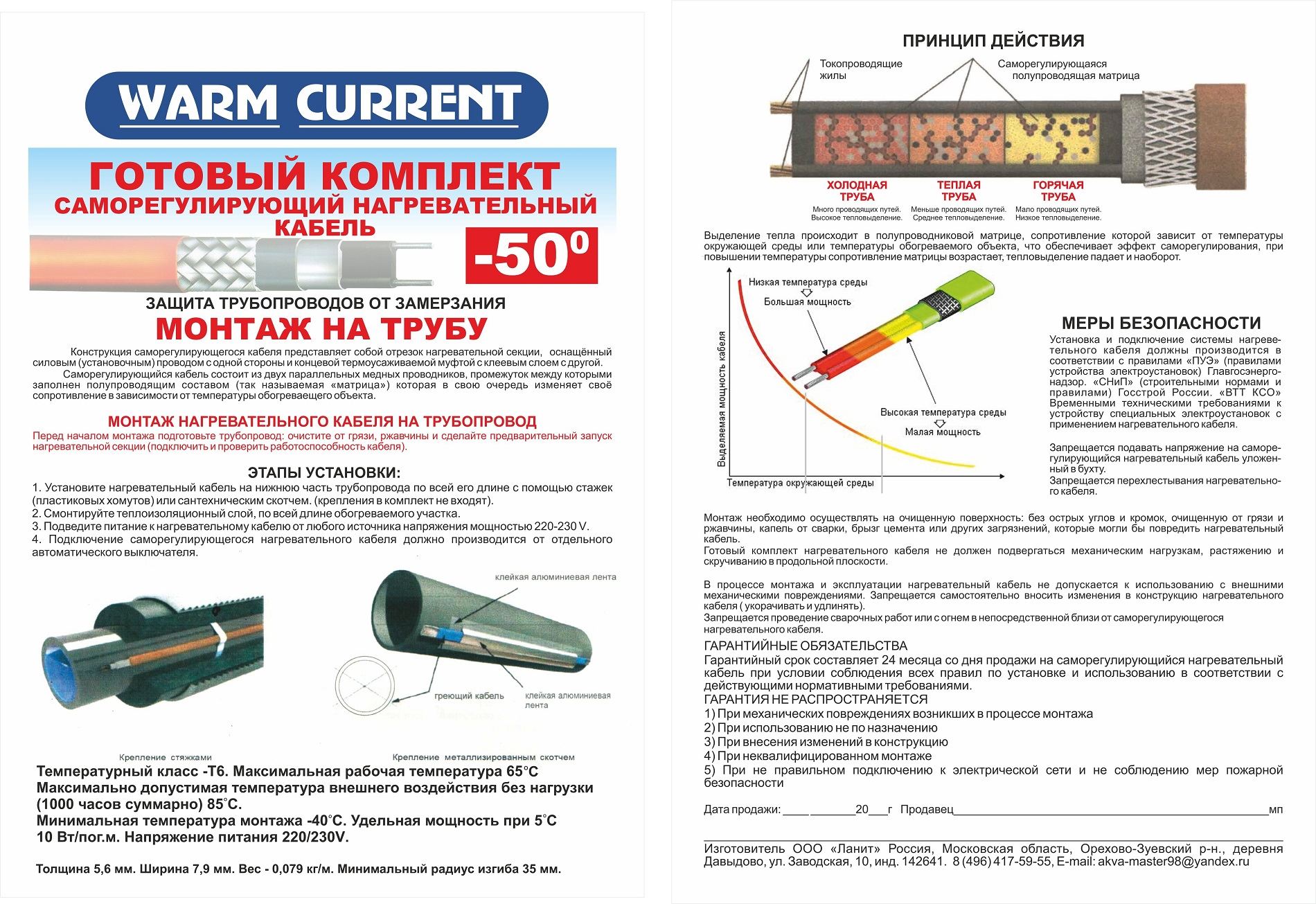

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.


Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.


Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.


Саморегулирующийся кабельИсточник moydomik.net

Монтаж устройства

Приобрели термокабель? Отлично! Определились, кто будет заниматься монтажом? Мастер? Его услуги влетят в копеечку. Готовы заплатить 3–4$ за каждый метр укладки? Нет? В таком случае, осуществите монтаж своими руками. Не знаете, как прокладывать кабель и выполнять его подключение? Расскажу. Существует два способа укладки – внутри трубы и снаружи.

Внутренняя укладка

Инструкция монтажа следующая. Необходимо:

  • аккуратно ввести кабель внутрь водопровода;
  • подключить кабель (другой его конец) к электросети.

Этот способ гораздо результативнее наружного варианта (минимум в 2 раза). Кстати, запрещено применять этот метод укладки, если:

  • требуется монтаж кабеля для канализационных труб;
  • в трубе есть изгибы и разветвления;
  • нужен мощный напор водички (внутренне расположение изделия в трубе уменьшает пространство, тем самым, снижая мощность напора);
  • имеется чужеродная деталь в трубе (например, обратный клапан).

Если не Вы уверены в своих силах, пригласите специалиста.

Наружная укладка

Чтобы уложить кабель наружно, следует:

  • приложить изделие к трубе;
  • зафиксировать устройство с помощью алюминиевой ленты;
  • обмотать конструкцию теплоизоляционным скотчем;
  • утеплить объект, воспользовавшись любым теплоизоляционным сырьём.

В принципе, монтаж несложен. Поэтому вполне возможно обойтись без помощи специалиста. Разумеется, внутренняя укладка гораздо эффективнее, но, сложнее и, увы — не всегда возможна.

Таким образом, термокабель, хоть и увеличивает расход электроэнергии, всё-таки – это необходимая вещь во многих коммуникациях, например от бани до жилого дома. Изделие, имеющее широкую сферу применения, – это почти 100% гарантия бесперебойного водоснабжения в холодное время года и отсутствие необходимости в ремонте трубопроводной системы.

Тепла, уюта и зимнего волшебства Вашему дому, дорогие читатели! До встречи на других страницах блога!

Цитата мудрости: Никогда не бывает больших дел без больших трудностей (Франсуа-Мари Вольтер).

Советы по выбору

Выбирая себе саморегулирующийся кабель, не всегда нужно ориентироваться на цену. Нужно учитывать для чего вы его будете использовать и в каких условиях он будет эксплуатироваться. Вот некоторые моменты, которые нужно знать перед покупкой:

  • Мощность кабеля. Для обогрева труб снаружи обычно используют кабели 16-30 Вт/м.пог., если кабель будет обогревать трубу изнутри, то 10-15 Вт линейной мощности вполне хватит. Для крыш и водостоков обычно используют самреги мощностью 30-40Вт/м.пог;
  • УФ-защитная оболочка. Если кабель будет лежать на открытом солнце и на него будет воздействовать УФ-излучение, то нужно покупать кабель с УФ-защитой;
  • Заземляющая оплетка. Саморегулирующиеся кабели продаются как с заземляющей оплеткой (экраном), так и без. Цена кабеля без «земли» примерно в 1,5-2 раза дешевле. Его целесообразно применять для обогрева труб, уходящих в землю, скважин, на крышах. Самое главное – это смуфтовать данный кабель надежной клеевой заделкой, чтобы обеспечить защиту от проникновения воды. Кабель с экраном более безопасен, однако, но значительно дороже, что не всегда оправдано, тем более что саморегулирующаяся нагревательная матрица у них одинаковая. Она определяет долговечность работы кабеля и в этом плане одинаковый по срокам службы кабель будет серьезно отличаться в цене;

Пусковая мощность. При включении любого саморегулирующегося кабеля его потребляемая мощность выше номинальной. У хорошего качественного саморегулирующегося провода мощность возрастает на 20-50%, у низкосортного самрега (как правило китайского производства) пусковая мощность может «взлететь» в разы. Это говорит о нестабильности матрицы и ее недолговечности. Также низкосортный кабель требует более мощные автоматы для запитки;

  • Воздушные полости. При покупке необходимо сжать пальцами кабель и провести ими по его длине. Некачественный кабель изготавливается не по стандартам и у него внутри будут нащупываться воздушные полости. Будет ощущение что вешняя оболочка отстает от внутренних частей кабеля. И, наоборот, если в процесс производства отлажен, соблюдена технология, то внешняя оболочка плотно сидит на кабеле, составляет с ним единое целое;
  • Толщина. Саморегулирующийся кабель как правило имеют ширину около 1 см и толщину 3-4 мм. На рынках Минска и в Областях продавцы, стараясь привлечь покупателя «красной» ценой, подсовывают китайский кабель. Доходит до того, что его ширина составляет немногим более 0,5 см. При такой толщине площадь выделяемого тепла гораздо ниже и такой самрег гораздо менее эффективен. А если матрица, которая в 2 раза меньше по размеру, выделяет аналогичное тепло, то срок ее работы недолговечен. К тому же есть вероятность что со временем питающие жилы могут замкнуться друг с другом из-за того, что в каких-то местах греющая матрица подплавиться или разрушится.

Подогрев

Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.

Если не хотите заморозить свой водопровод, делайте подогрев трубы. Для этого используют греющий кабель или греющие пластины — в зависимости от диаметра труб и требуемой мощности обогрева. Кабели можно укладывать вдоль или наматывать спиралью.

Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)

Греющий кабель всем хорош, но не так уж редко у нас отключают электричество на несколько дней. Что тогда случится с трубопроводом? Вода замерзнет и может разорвать трубы. А ремонтные работы в разгар зимы — не самое приятное занятие. Потому и комбинируют несколько способов — и греющий кабель укладывают, а на него утепление. Этот способ оптимальный и с точки зрения минимизации затрат: под теплоизоляцией греющий кабель будет расходовать минимум электроэнергии.

Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию

Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).

https://youtube.com/watch?v=ZjBKrFVWbE8

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:


Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.


При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Способы монтажа греющего кабеля

Установке обогревающего кабеля проводится наружным или внутренним способом. Для каждого способа установки используется определённый вид провода. Некоторые предназначены только для внутренней укладки или наружной. Каким способом устанавливается греющий элемент в водопровод, указывается в технических характеристиках.

Укладка внутри трубы

Установка нагревающего элемента внутри трубы рекомендуется, если нет других вариантов укладки снаружи. Обычно когда водопровод находится в недоступных местах.

Чтобы установить гибкий обогреватель внутри, он должен отвечать таким требованиям:

  • оболочка должна быть без повреждений, и выделения вредных веществ;
  • степень электрической защиты не ниже IP68;
  • герметичная установка оконечной муфты.

Место перехода в электрический шнур, а также муфта не должны находиться в трубе. Провод не фиксируется, он просто заправляется внутрь.

Положительные стороны этого способа в том, что при прямом контакте с водой меньше затрачивается электроэнергии на обогрев водопровода, и менее проблемный в установке. Не требует никаких специальных креплений, при ремонте его нужно просто вытянуть из тройника, не разрывая землю. Не требуется раскрывать специальные конструкции и утеплители.

Есть недостатки внутреннего способа:

  • свободного места в трубе становится меньше;
  • элемент постепенно обрастает налётом, и проход в водопроводе быстрее засоряется.

Такой способ укладки можно использовать только в прямолинейных и не сильно изогнутых водопроводах. Проводить греющий элемент через тройники запрещается, и через запорную арматуру.

Пошаговая установка:

  1. сначала на кабель одевается сальниковый узел;
  2. в предназначенном месте ставится тройник, через него будет вводиться гибкий обогреватель;
  3. далее, он просовывается до нужного места в водопроводе, где часто перемерзает вода;
  4. после установки закручивается сальниковый узел, его необходимо герметизировать.

Наружный монтаж

Перед установкой греющего кабеля необходимо подготовить трубы. Очистить их от пыли и грязи, избавиться от ржавчины, следов от сварки. Чтоб на поверхности не осталось никаких неровностей. Потому что должен плотно прилегать к стенкам труб и при установке не повредился. Фиксируется на чистом металле через каждые 30 см, и не реже, алюминиевой клейкой лентой или хомутами из пластика.

Если обогреватель при наружном монтаже укладывается в нижней части, то есть в самом холодном месте, то необходимо хорошо фиксировать. Чтобы предотвратить сползание или вовсе провод может отклеиться. Если устанавливается несколько проводов, то большая их часть должна быть снизу. И находиться на расстоянии друг от друга, если это резистивные модели. Ни в коем случае не допускать пресечений греющих проводов. Ещё один способ монтажа, установка в виде спирали. Но монтаж нужно проводить очень аккуратно, они не любят резких или частых изгибов.

Установка спиралью может проводиться двумя способами:

  1. нужно постепенно разматывать муфту и обводить вокруг трубы водопровода;
  2. закреплять гибкий обогреватель с провисанием при помощи алюминиевого скотча;
  3. после обкрутить их вокруг трубы и закрепить специальной металлизированной лентой.

Если предполагается обогревать водопровод из пластиковых труб, тогда сначала нужно место, где будет крепиться нить, проклеить алюминиевой клейкой лентой, для улучшения теплопроводности, а после можно начинать крепить греющий кабель.

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

Диаметр труб/

Ширина желобов

 менее 100 мм   120-150 мм  150-160 мм  200 мм

Требуемая погонная

мощность на участок

 30-40 Вт/м  50-60 Вт/м  60-100 Вт/м  80-120 Вт/м
Греющие кабели

Х кол-во ниток

 Raychem GM2-X х 1

 HeatTrace GT-2 x 1

 Nelson SLT2 x 1

 Nexans DeFrost Pipe 20 x 1

 Raychem GM2-X-C x 1

 Nelson LT-28-jt x 1

 Nelson CLTR-28-JT x 1

 Nexans DeFrost Pipe 30 x 1

 FreezStop 25K x 1

 GM2-X-C x 1

 LT-210-jt x 1

 DeFrost Pipe 30 x 1

 FreezStop 25K x 2

 GM2-X-C x 2

 LT-28-jt x 2

 LT-210-jt x 2

 DeFrost Pipe 30 x 2

 FreezStop 25K x 2

Резистивный кабель на данных участках следует использовать с осторожностью, т.к. он в отличие от саморегулирующегося не является стойким к локальным перегревам. А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь

А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь.

Использовать саморегулирующийся кабель выгодней еще и потому, что при монтаже внутри водосточной трубы он значительно экономит электроэнергию находясь в сухом состоянии.

А теперь детально разберем монтаж греющего кабеля на различных участках водосточной системы здания:

Водосточные трубы

В любой водосточной трубе всегда есть восходящий поток воздуха. Фактически водосточная труба работает как поддувало. При установке греющего кабеля внутри водостока поток воздуха даже немного усиливается. Поэтому необходимо выполнять усиление, а именно закладывать дополнительные петли у отмета и вокруг водоприемной воронки. Таким образом, получается что на каждую водосточную трубу потребуется дополнительно 1,5-2 м греющего кабеля.

Если изучать методические рекомендации производителей, то они гласят, что если высота водостока менее 4 м, то кабель можно опустить внутри нее без дополнительных приспособлений. Однако, наш опыт показывает, что для увеличения срока службы нагревательного кабеля необходимо закреплять его на тросе чтобы механическую нагрузку нес не сам кабель, а трос. Желательно также защитить кабель в месте выхода из трубы с помощью металлической накладки.

Внутренние водостоки

В случае внутренних водосточных труб получается, что большая часть водосточной трубы находится в теплом помещении. Поэтому в большинстве случаев достаточно обогревать верхнюю часть трубы, т.е. опускать греющий кабель сверху до перекрытия, на глубину — 0,8-1,5 м, и дополнительно обогревать небольшую площадь вокруг воронки. Это удобно сделать закрепив кабель на металлической сетке. Слабым местом является также выход из трубы (она работает как поддувало). В таком случае электропитание подводится снизу: греющий кабель вводится в трубу через хомут с сальником. Правда подводить электропитание питание и снизу и сверху к одной и той же трубе достаточно трудозатратно, что в некоторых случаях (высота менее 8 м) может свести на нет экономию метража греющего кабеля.

Подвесные желоба

На горизонтальных участках водосточной системы здания греющий кабель закрепляется через каждые 0,3-0,5 м с помощью отрезков монтажной ленты. Сама лента крепится к желобу с помощью заклепок (на металлический желоб) или саморезов (пластиковый желоб). Мощность кабеля подбирается согласно таблице №1. При наличии метеостанции датчик влаги также устанавливается в желобе.

Разуклонные желоба

Разветвление

Дабы упростить подсистему подвода питания при большом количестве желобов и водосточных труб применяются узлы разветвления:

Это интересно: Будка для овчарки своими руками — чертежи и размеры вальера, как сделать?

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Обогрев водопровода своими руками

С проблемой замерзания воды в сетях водоснабжения в холодное время года знакомы многие жители загородных домов и внесезонных дач. Решить эту проблему раз и навсегда поможет обогрев водопровода. Обустройство качественной и надежной системы обогрева специалисты рекомендуют выполнять на первоначальном этапе монтажа водопровода. Однако и в процессе эксплуатации частного дома можно в оперативном порядке исправить существующие недостатки теплоизоляции. Главное – подобрать самую удобную и эффективную технологию, наиболее приемлемую по сложности выполнения и стоимости материалов. В данной статье мы расскажем как сделать обогрев водопровода своими руками.

Особенности использования обогрева водопровода

Необходимость надежного обогрева системы водопровода, как правило, возникает при невозможности обустройства сети на необходимой глубине, которая не позволит трубам замерзать даже в самые сильные морозы. Для многих регионов России глубина промерзания почвы колеблется от 1,2 м и более. Но не на всех участках можно проводить работы по организации водопровода в соответствии с данными показателями, рыть глубокие траншеи и менять ландшафт участка. Это может быть связано со сложностью рельефа, проблемными сверхтвердыми грунтами, системой уже уложенных коммуникаций и другими проблемами.

Качественная система защиты внешних магистралей от морозов позволяет надолго решить вопросы с возможным промерзанием сети и ее прорывом. В настоящее время самыми популярными и доступными методами обогрева наружного водоснабжения является кабель, проложенный вдоль коммуникационной магистрали, и специальная теплоизлучающая пленка. Вне зависимости от используемого метода потребитель гарантировано получает следующие преимущества:

  1. Обеспечение надежной и долговечной защиты магистрального водопровода от значительных перепадов температуры и влажности.
  2. Из-за разницы температуры лед и конденсат не будут появляться на поверхности труб, приводить к их преждевременному износу или коррозии.
  3. Поддержание в системе необходимой температуры. Особенно это касается удаленного теплоснабжения дома, когда котельная, из которой подается тепло и горячая вода, находиться на определенном расстоянии от дома.
  4. Обеспечение постоянной, непрерывной подачи водоснабжения в течение всего срока эксплуатации водопровода.

В частных домах защиту рекомендуется устанавливать не только на магистрали водоснабжения.

Специалисты советуют одновременно обустраивать подогрев и для наружной канализационной системы, которая прокладывается по участку к септику и очистительным сооружениям.

Этапы работ

Монтаж системы обогрева начинается с приобретения материалов и комплектующих элементов, тщательного изучения инструкции производителя и планирования всех стадий проведения работ. Следует помнить, что магистральный трубопровод должен быть чистый и сухой. При использовании кабельной системы нагрева водопровода выполняется следующий спектр специализированных работ:

  1. На один конец кабеля насаживается термоусадочная трубка, которая по сечению должна быть больше провода.
  2. Крайние 50 мм кабеля аккуратно очищают от оплетки и оболочки. Аналогично очищают провода, находящиеся в кабеле на 40 мм. На каждый провод также фиксируется термоусадочная трубка.
  3. Строительным феном тщательно нагревают трубку.
  4. Аналогично очищают кабель и провода питательного кабеля.
  5. Соедините два кабеля: нагревательный и питательный. Соединения проводов необходимо качественно закрыть изолирующей лентой.
  6. Сплетается металлическая оплетка.
  7. Готовая система укладывается в траншею и тщательно присыпается грунтом.

Монтаж пленочной системы состоит из нескольких этапов:

  1. Намотка на трубу нагревательных элементов.
  2. Закрепление каждого элемента специальной клейкой лентой.
  3. Выполнение работ по гидроизоляции и утеплению сети.

Подобный обогрев водопровода выполняется быстро, с соблюдением правил техники безопасности и недорого.

Важное значение следует уделять подбору изоляционных материалов. Они должны иметь сертификат пожарной безопасности, отличаться устойчивостью к повышенной влажности и стойкостью к гниению

Утеплитель должен обладать отличными теплосберегающими свойствами и низким водопоглощением.

Сегодня наиболее часто для защиты трубопроводов используют базальтовые и стекловолоконные материалы.

Обогрев водопровода своими руками Советы по обогреву водопровода. Преимущества использования обогрева.

Требования к термоизоляции для водопроводных труб

Прежде чем утеплить трубу водопровода на улице необходимо правильно выбрать вид утеплителя, и рекомендуется подробно узнать каким требованиям он должен соответствовать.

  • Термоизоляционные свойства. Материал с низким показателем теплопроводности эффективнее сохраняет внутренне тепло водяного потока.
  • Уличная водопроводная сеть преимущественно прокладывает к земле, которая под влиянием атмосферных осадков может промокать на значительную глубину. Следовательно, для утепления труб выбирается гидрофобный материал, обладающим высокой устойчивость к влажной среде. Промокшая термоизоляция в несколько раз теряет свои теплоизоляционные свойства и зимой вода в трубах может замерзнуть. Особенно это актуально для участков водопровода, проложенных открытым способом по поверхности земли.

Для улучшения термоизоляционных свойств отдельных видов утеплителей, трубы дополнительно укрывают водонепроницаемой оболочкой или кожей.

Пленочный подогрев труб

Еще один способ обогрева водопроводной магистрали – пленочная система. Ее принципиальное отличие от кабельной заключается лишь в основном конструктивном элементе, которым является специальная пленка. Труба обматывается этой пленкой, а поверх нее монтируется теплоизоляция и гидроизоляция.

Достоинств у такого способа немало, и в первую очередь среди них выделяется равномерная теплоотдача. Кроме того, пленочный обогрев имеет очень простую конструкцию и без проблем устанавливается даже неопытными монтажниками – всего-то и надо, что зафиксировать пленку, обмотанную вокруг трубы, клейкой лентой. Система сама по себе обходится недорого, а ее простота позволяет дополнительно сэкономить на монтаже.

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки.

Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Инструкция по линейной установке:

Для труб, заглубленных в грунт, кабель располагают не строго внизу или вверху, а чуть со смещением, которое можно назвать «позиция 8 (4) часов».

Кроме линейной установки используется монтаж по спирали – кабель навивается по всей длине трубы с равномерным шагом. Плюс – максимальный контакт с поверхностью трубы, минус – увеличенный расход материала.


Шаг между витками можно менять в зависимости от условий. Например, для участков, подвергающихся сильному замерзанию, его уменьшают – таким образом, вся поверхность трубы будет максимально прогрета

Навитой способ актуален для труб среднего и большого диаметра – канализационных, водосточных, но применяется и для нагревания водопроводов.

Вариант #2 – внутренний

Внутренний способ установки подходит не для всех труб, а только для водопроводов с сечением более 40 мм. В трубопроводах меньшего диаметра кабель будет частично перекрывать поток воды. Оснастить внутренним обогревом длинную трубу сложно, но для участков длиной несколько метров это один из лучших способов.

Легче всего протягивать кабель на вертикальных участках – сверху вниз. Процедура происходит с применением тройника и уплотнительной муфты, которая не дает шнуру соскальзывать.

В некоторых случаях внутренняя установка кабеля рациональнее внешней – например, для ремонта или замены элементов. Вставить и подсоединить готовую систему несложно, гораздо сложнее ее собрать.

Как правильно подготовить провода к вводу внутрь трубы, вы можете узнать из следующей инструкции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

восемнадцать − десять =

Adblock
detector
