Дренажные трубы: изучение простых, но важных элементов

Установка труб в канаву на заезде собственными силами

Справиться с данной работой можно и самостоятельно. Для этого потребуются такие материалы и инструменты:

  • дренажная конструкция;
  • щебень;
  • песок;
  • лопата;
  • материалы для обертывания изделия.

Вода будет проходить только по трубе. Если же она будет течь через насыпь, то через некоторое время грунт промоется, насыпь обрушится и работу придется выполнять заново.

Вначале подготавливается траншея подходящего размера, в которую засыпается песок толщиной около 10-15 сантиметров. Этим создается защитный слой для конструкции. После укладывается специальный материал для обертывания изделий.

Поверх засыпается щебень толщиной 10 сантиметров. И лишь после этого устанавливается дренажная конструкция. Ее вывод обычно происходит в ближайшую канаву или канализационную систему.

Следующий слой – снова щебень, но уже толщиной в 15 сантиметров. Далее используется оберточный материал, и насыпается песок. На последнем этапе конструкция засыпается землей.

Самостоятельный монтаж

Укладка дренажных труб своими руками начинается с конкретизации места монтажа.

Размещение может быть выполнено в двух вариантах:

  1. «Пристенная» дренажная система, которая устанавливается по периметру фундамента частной постройки и защищает ее от попадания влаги внутрь.
  2. Дренаж по периметру всей придомовой территории, позволяющий предохранить и цоколь здания, и все хозяйственные сооружения, и зеленые насаждения.

Последовательность монтажных работ:

Разметить участок, где будут находиться дренажные канавы. С помощью лазерного дальномера можно существенно облегчить стартовые действия

При этом нужно обязательно обратить внимание на скопившиеся излишки воды после дождя, которые наглядно демонстрируют сложности водообмена из-за повышенной плотности грунта или имеющихся преград

Критерии выбора

Приобретать трубу для проезда через канаву следует с учетом следующих показателей:

  1. Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
  2. Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
  3. Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.

Как влияет тип грунта?

Тип грунта является основным критерием выбора дренажных труб. Он определяет степень насыщения влагой, скорость распределения воды, возможность заиливания поверхности дрен.

Правила выбора:

  • для песчаного грунта требуются трубы в тканевой обертке с гравийной подсыпкой (минимум 30 см вокруг трубы);
  • на глинистых грунтах используют дрены без обертки, но с подсыпкой из щебня (фракция до 30 мм);
  • на суглинках укладывают обернутые трубы, можно обойтись без подсыпки;
  • на черноземе требуется слой подсыпки вокруг дренов без фильтра;
  • для каменистых грунтов допускается использование перфорированных труб без дополнительных элементов.

Перед покупкой и укладкой дренажа необходимо провести разведку и выяснить состав слоев грунта на данном участке.

Проектирование

Чтобы оборудовать долговечный дренажный канал, нужно знать некоторые особенности:

  1. Ширина въезда с трубопроводом, оборудованным под ним должна составлять 6 м. Этого достаточно для проезда легкового, грузового автомобиля.
  2. Дно канавы должно быть плоским.
  3. Ширина канавы — до 100 см. Показатель зависит от диаметра уложенной в нее трубки.
  4. Чтобы трубопровод со временем не уходил под землю, необходимо сделать специальное углубление под ним, в форме прямоугольника. Оно остановит процесс проседания.

Оптимальная глубина прямоугольного углубления под трубой — 25–30 см.

Траншея (Фото: Instagram / kolodec_kaluga)

Разновидности изделий

Существует несколько видов дренажных труб: керамические, асбестоцементные, полимерные. Сейчас в основном применяются изделия из полимерных материалов. Связано это с тем, что такие трубы легче, дешевле и их проще укладывать. Они разделяются на несколько типов:

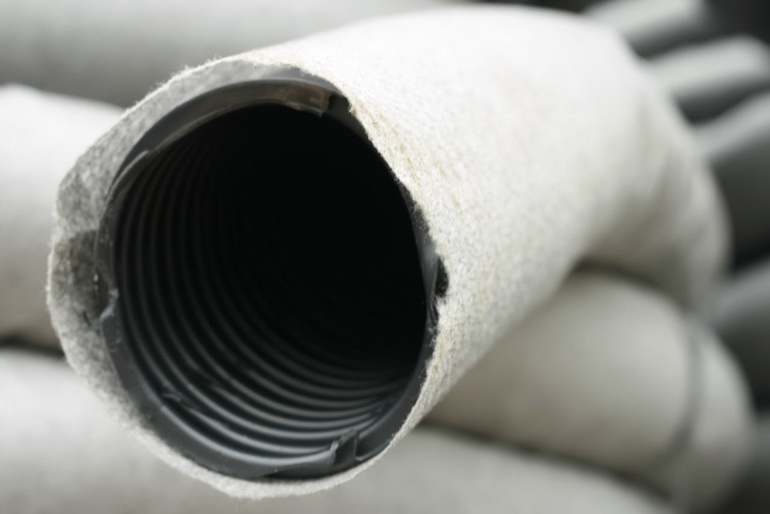

Дрены в геотекстиле — это трубы с обмоткой для защиты отверстий от засора. Оплетка дополнительно выполняет роль армирования и фильтрации примесей. Дрены хорошо работают на суглинистых и песчаных почвах. Обычно используют геотекстиль плотностью 100—200 г/м². Иногда встречается более плотный материал, но он немного дороже.
Трубы ПНД — самые популярные изделия для современных дренажных систем. Объясняется это хорошей гибкостью, высокой прочностью, длительным сроком эксплуатации (50 лет). Кроме того, они обладают высокой пропускной способностью, поэтому с успехом применяются как в частном, так и в промышленном строительстве.
Полипропиленовые изделия обладают рядом положительных свойств, к которым можно отнести долгий срок службы, способность выдерживать высокие нагрузки, простоту транспортировки и монтажа, отсутствие засорений. Для их сборки требуется электротермическая сварка, которая спаивает трубы в монолитную конструкцию.
Дрены с кокосовой обмоткой из-за высокой стоимости редко встречаются в строительстве, но имеют ряд преимуществ: устойчивость к нагрузкам, не поддаются гниению, не засоряются. Кроме того, обмотка из кокоса — это 100% натуральный материал.
Поливинилхлоридные (ПВХ) трубы в основном применяются для глубинного дренажа, так как обладают высокой прочностью. Максимальная глубина их закладки составляет 10 м

При сильных морозах поливинилхлорид становится хрупким, поэтому зимой транспортировку следует проводить очень осторожно.

Для чего нужны дренажные трубы и каков их принцип действия

Трубы для дренажа позволяют осуществить отвод грунтовой воды от участка или придомовой территории. Они представляют собой гофрированные толстые шланги с перфорацией, которые прикопаны на определенной глубине. Принцип действия труб для дренажа грунтовых вод достаточно прост. Как известно, вода всегда идет там, где проход проще. Этот закон физики касается множества областей и никогда не нарушается. Просочившись сквозь перфорацию, влага беспрепятственно устремляется по трубе туда, куда ее направит мастер. Таким образом, воде не нужно просачиваться сквозь грунт. В итоге почва осушается.

Особую важность дренаж имеет для фундамента жилого строения. При переизбытке влаги основание дома будет быстро разрушаться, что негативно скажется и на самой постройке

Изделия для производства дренажа достаточно гибкие, чтобы их было проще прокладывать

Эксплуатация дренажной системы

При обустройстве системы водостока нужно продумать все до мелочей, качественно установить, соблюсти основные правила эксплуатации. Таким образом, срок функционирования дренажной системы будет существенно продлен.

В качестве профилактики потребуется обязательный осмотр технического состояния дренажа и колодцев − приблизительно раз в 4 года. Замер уровня жидкости в смотровых колодцах нужно выполнять раз в 2 года.

Даже небольшое отклонение этого параметра от нормы говорит о:

  • нарушении целостности трубного изделия;
  • плотном засорении;
  • отложениях ила на поверхности изделий;
  • частичной деформации трубопровода в связи движением грунта.

Подобных проблем можно не допустить, если своевременно осматривать водоотвод и очищать его от различного мусора.

Пластиковые трубы для дренажа

Пластиковая дренажная труба, прежде всего, отличается сравнительно легким весом, чего нельзя сказать про подобные цементные или керамические изделия. Также отдать должное стоит антикоррозийным свойствам материала и простоте в обустройстве системы дренажа. Гибкая дренажная труба перфорированного плана производится из полиэтиленового и поливинилхлоридного сырья.

Изготовление происходит посредством одинарного или многослойного продавливания разогретой пластиковой массы. Готовые изделия выходят мерными однослойными отрезками по 6 м или 12 м из специального оборудования (экструдера). Путем многослойного продавливания получаются двухслойные трубы для дренажа, которые могут быть гладкой или гофрированной конфигурации.

Трубы гофрированной конфигурации способны выдерживать большое наружное давление, благодаря особенностям строения и жесткости гофрированного каркаса. В связи с такой характеристикой дренажные трубы с гофрированной структурой часто укладывают в грунт более глубоко, чем гладкокорпусные изделия. Трубы класса SN16 обладают максимальной жесткостью, что позволяет прокладывать их на самой большой глубине (14-16 м).

Особенности выбора трубы в канаву на заезд

Очень важно правильно подобрать вид трубной продукции. При этом нужно опираться на то, какую нагрузку изделие сможет выдержать

Существует несколько вариантов, с каждым из которых следует ознакомиться:

  • бетон;
  • железобетонная дренажная система;
  • гофрированная пластиковая конструкция;
  • стальная дренажная система;
  • пластиковые изделия.

У бетонного изделия есть недостаток – со временем оно начинает разрушаться. Переезды с железобетонными трубами долговечны, надежны, однако требуется строгое соблюдение технологии монтажа. Одно из основных преимуществ – большой размер, а соответственно, и значительная пропускная способность.

Прежде чем создавать сооружение из железобетона, необходимо уложить песчаную подушку. Ее верхний слой желательно сделать из щебня и песка.

В данном случае минимизируется риск того, что сооружение под влиянием силы тяжести сломается. Основной недостаток железобетона – трудоемкий монтаж.

Дренажная конструкция из этого материала пользуется немалой популярностью, из ее недостатков нужно отметить большой вес и высокую цену.

Гофрированные пластиковые трубы для канавы имеют небольшой вес, доступную цену, они надежны, устойчивы к деформациям и ржавчине. У них высокая пропускная способность, они легко устанавливаются, они безопасны и способны выдержать значительный вес.

Также они отличаются большой кольцевой жесткостью. Для установки не придется потратить большую сумму денег, по той причине, что для этого не потребуется вспомогательное оборудование. Работу можно выполнить самостоятельно.

Сравнение с другими методами отведения

Существуют разные методики отведения грунтовых вод, предназначенные для защиты опорных конструкций от разных видов влаги. Одни работают с верховодкой, другие обеспечивают вывод воды с более глубоких пластов.

Для более корректного сравнения представим эти методики в форме таблицы:

Способ отведенияТип грунтовых водТип отводящего каналаОсобенности методики
Дренажная скважинаВерховодкаВертикальная скважинаВ грунте проходят скважину, «прокалывая» подстилающие глиняные слои. Это позволяет поверхностной влаге уходить в нижние, более рыхлые слои грунта и впитываться в них. Методика позволяет обходиться без отведения воды за пределы участка.
Дренажная траншеяВерховодка, дождевые или паводковые водыОткрытые лотки (желоба), по которым вода уходит за территорию участка к точкам сбросаМетод используется на участках, имеющих уклон. На поверхности выкапывают систему траншей (по периметру участка и вокруг зданий), по которым избыточная влага удаляется к приемным магистралям.
Подземный (глубинный) дренажГрунтовые подземные воды из нижних водоносных горизонтовДрены (перфорированные трубы)На глубине нижней точки фундамента укладывают перфорированные трубы, в которые поступает вода. Уклон системы способствует немедленному отведению влаги к участкам сброса, водоемам или оврагам. Эффективность этого способа обусловлена высокой скоростью оттока воды по дренам и сравнительно медленным наполнение водоносного горизонта.

Из таблицы видно, что все альтернативные варианты отведения воды предназначены только для верховодки — подпочвенной влаги, образовавшейся вследствие таяния снегов или от сезонных паводков.

Защита от грунтовых вод, залегающих на глубине, возможна только при использовании дренажных труб и, частично, с помощью скважин.

Известные марки

Сейчас на отечественном строительном рынке представлен большой выбор дренажных труб. В нашей стране их выпуск осуществляют компании Рувинил, Насхорн, Политек и другие. К популярным маркам труб можно отнести:

  1. Перфокор — дрены с двойной стенкой, поэтому они очень прочные. Выпускаются изделия как в бухтах, так и отрезками с классом жесткости от SN4 до SN8. Трубы диаметром от 110 до 160 мм соединяются муфтами ECOPAL без уплотнительных колец.
  2. Корсис — гофрированные трубы с двойной стенкой, выпускаемые фирмой Полипластик. Предприятия этого бренда работают не только в России, но и в странах СНГ. Кроме дренов под этой маркой выпускаются фасонные детали для их соединения.
  3. Прагма — изделия применяются при строительстве ливневого, коммунального и промышленного дренажа. Для их изготовления используется полипропилен, который выдерживает сильные перепады температур и устойчив к ударам. Кроме того, дрены из этого материала легко режутся и соединяются между собой. Существует возможность монтировать их с ПНД и ПВХ трубами. Монтаж изделий Прагма проводится вручную, что дает явную экономию при строительных работах.
  4. Софтрок — изделия производятся по технологии одноименной компании. Перфорированные трубы выполнены с пенополистирольным наполнителем. Укладка изделий проводится без использования щебня, что позволяет сократить время строительных работ и повышает эффективность дренажа.

Среди зарубежных производителей особенно известны Polieco, Uponor, Wavin и Rehau.

Виды дренов

В продаже имеется большой выбор дренажных труб. Все они предназначены для работы в определенных условиях. Выбирая подходящие дрены, необходимо учитывать условия их работы, величину нагрузок и прочие факторы.

Если материал труб не подходит для выполнения поставленных задач, отведение воды не будет достаточно эффективным (или вовсе прекратится).

Рассмотрим особенности дренов из разных материалов:

ПВХ

Пластиковые трубы отличаются малым весом, что облегчает их укладку при строительстве частного дома. При этом, они не способны выдерживать большие нагрузки. Это особенно ярко выражается в зимнее время, когда температура опускается близко к нулевой отметке.

Виниловые трубы становятся хрупкими, теряют эластичность и могут быть разрушены. Как правило, дрены из ПВХ используют для отведения влаги из неглубоких уровней.

Полиэтилен

Полиэтиленовые дрены обладают свойствами, схожими с ПВХ

Однако, они имеют важное преимущество — при понижении температуры материал не теряет эластичности, способности самостоятельно компенсировать внешние воздействия

Из-за этого полиэтиленовые дренажные трубы применяют для отведения грунтовых вод с более глубоких горизонтов.

Полипропиленовые

Полипропиленовые трубы обладают всеми преимуществами пластиковых изделий — легкостью, небольшим весом, высокой скоростью монтажных работ. Кроме того, они хорошо выдерживают нагрузки и почти не засоряются, благодаря гладкой поверхности внутренних стенок.

Это делает дрены из полипропилена наиболее привлекательными для использования в любых системах, как глубоких, так и расположенных ближе к поверхности.

Керамические

Керамические трубы отличаются высокой устойчивостью к воздействиям воды. Они прочные и хорошо сопротивляются внешним нагрузкам. Однако, у них есть и недостатки.

Керамика хрупкая и плохо переносит резкие механические воздействия. Еще одним ограничивающим фактором становится цена керамических труб, значительно превышающая стоимость альтернативных вариантов.

Асбестоцементные

Этот вид труб в настоящее время практически не используется. Причинами такого отношения стали:

  • наличие асбеста, который повсеместно выведен из применения из-за негативного влияния на здоровье людей;
  • высокий вес труб;
  • хрупкость, которая часто становится причиной поломок еще на стадии монтажа.

Асбоцементные дрены не имеют перфорации, так как они обладают пористой структурой. Вода просто впитывается в них сквозь стенки и выводится к точкам сброса. Долговечность асбоцементных дренов не превышает 30 лет, что для дренажной системы здания слишком мало.

С обмоткой

Существуют дренажные трубы, которые еще на заводе оснащаются обмоткой из кокосового волокна или геотекстиля. Это значительно упрощает и ускоряет монтажные работы, так как от строителей требуется только укладка и последовательное соединение дренов в единый канал.

Основная труба, как правило, пластиковая. Обмотка образует фильтр, защищающий внутреннее пространство от попадания песка, ила и прочих посторонних частиц. Это увеличивает срок службы труб, но требует учета специфики грунта.

Для участков с глинами или суглинками требуется создание вокруг трубы фильтрующего слоя засыпки из песка и гравия, иначе обмотка быстро пропитается жидкой глиной и перестанет пропускать воду.

Бетонные

Бетонные трубы используются для дренажных магистралей или каналов большого диаметра. Минимальный размер составляет 300 мм, а на практике чаще всего используют дрены 500-600 мм. Бетон имеет большой вес, поэтому для укладки в частном домостроении этот материал практически не применяют.

В основном такие линии собирают для отведения воды от промышленных объектов

Металлические

Металл — не лучший материал для дренажных систем. Любой сплав так или иначе подвержен коррозии, если не обычной, то электрохимической. Неоспоримым плюсом металлических дренов можно считать высокую прочность. Если использовать трубы из цветных металлов, то стоимость системы окажется слишком высокой.

Эти недостатки ограничивают использование металлических труб, срок службы которых не превышает 40 лет (на практике гораздо меньше). Кроме этого, стоимость системы такого типа будет в несколько раз выше, чем у пластикового дренажа.

Как проходит укладка дренажа своими руками

Монтажные работы каналов водоотвода возможно осуществить самостоятельно, тем самым обезопасив территорию от наводнения и разрушения построек на ней. Закладка проходит в несколько этапов:

  1. Подготовка разметки для колодца и канав. Подготавливая углубления в почве, следует учесть, что канава должна иметь наклон в сторону водоприемника, чтобы лучше подготовить систему для отвода грунтовых вод. Ровная укладка приведет к застою воды.
  2. В зависимости от вида водоотвода, подбирается оптимальное количество траншей и их глубина. Вне зависимости от типа дренажей, глубина должна быть не менее 0,5 м с увеличением диаметра к колодцу.
  3. В готовой канаве подготавливается дно для укладки патрубков. Настил амортизационной подушки состоит из зернистого песка и щебня, которые настилаются слоями в 10 см каждый. Сверху проводится укладка труб в геотекстилевой оболочке. Если при строительстве будут использоваться другие виды дренов, то укладка геотекстиля проходит с учетом того, что при засыпке, им необходимо будет накрыть траншею.
  4. Укладка. В подготовленные траншеи прокладываются трубы и соединяются между собой фасонными деталями. На участках водоотвода, где угол наклона изменен, следует установить смотровые окошки, через которые в дальнейшем возможно будет провести очистку механизма.
  5. После установки в системе закрытого типа, следует провести засыпку траншей. Первым слоем идет щебенка, после чего дрены накрываются геотекстилем и уплотняются 10 см песка. Последний слой, состоящий из земли, следует насыпать выше уровня почвы. После длительной эксплуатации под воздействием осадков, земляные холмики осядут и сравняются.

Виды

Современные трубы с перфорацией изготавливаются из пластика  — ПНД (полиэтилена низкого давления) и ПВХ (поливинилхлорида). Бывают жесткие и хорошо гнущиеся (гибкие) разновидности. Жесткие продаются мерных длин – по 6 и 12 м. Гибкие – в бухтах длиной до 50 м.

Дрены бывают однослойные и двухслойные. Двуслойные имеют большую прочность, гофрированный наружный слой и гладкий внутренний.

Для обозначения прочности перфорированных дрен применяется коэффициент кольцевой жесткости изделия: SN2, SN4, SN6, SN8, SN16 (в порядке увеличения жесткости).

Существует подразделение изделий и по количеству и расположению отверстий: полностью перфорированные имеют по шесть рядов отверстий, расположенных по всей окружности трубы; частично просеченные – только три ряда.

Как правило, для отвода грунтовых вод применяют гофрированные трубы.

Применяются для дрен также керамические и стальные трубы с перфорацией, но из-за недостатков их практически перестали применять. Перестали применять и изделия из-за асбоцемента из-за ограниченного срока службы (до 30 лет), веса, хрупкости, стоимости, сложности монтажа. Бетонные конструкции имеют большие диаметры и применяются только в коммунальных системах. Изделия без перфорации также уже не применяют.

Назначение и виды систем

Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.

Дренаж по способу установки может делиться на два вида.

  • Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
  • Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.

По тому, каким способом устроен дренаж, он делится на открытый и закрытый.

Открытый

Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.

Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.

Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.

Закрытый

Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.

Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.

Подземный дренаж делят на два вида:

  • пристенный;
  • траншейный.

Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.

Степень перфорации

Важным отличием дренажных труб от обычных можно назвать присутствие перфорации. Если при создании системы отвода сточных вод или подачи питьевой воды главное достигнуть высокого показателя изоляции, в случае дренажной системы наоборот соединения и трубы не должны обладать высокой герметичностью. За счет перфорации грунтовые воды попадают в систему и отводятся от сооружений или участка.

Рассматривая особенности перфорации можно уделить внимание следующим моментам:

  1. Полная перфорация предусматривает создание отверстий, который располагают на расстоянии 60 градусов относительно друг друга. Другими словами, в ряд будет расположено 6 отверстий. В случае частичной перфорации создают только 3 отверстия в верхней части.
  2. Стандартный размер отверстий составляет 1,3 мм. С увеличением диаметра труб размер отверстий оставляют практически неизменным. Это связано с тем, что слишком большие отверстия перфорации становятся причиной засорения системы.
  3. Производители для снижения вероятности засорения системы размещают отверстия между гофрами, которые выступают в качестве ребер жесткости.

Ребра жесткости позволяют равномерно распределить нагрузку. Поэтому дренажные системы могут служить достаточно долго и надежно.
