Дымоход для бани

Самостоятельный монтаж: основные этапы

Достаточно важно сделать правильный дымоход. Это связано с нижеприведенными моментами:

Продукты сгорания твердого топлива становятся причиной повреждения отделочного материала и установленной мебели.
Сильная концентрация дыма может принести вред здоровью

Этот момент также следует учитывать при рассмотрении того, почему так важно провести правильный монтаж дымохода.. Установка дымохода может проводится по одному из двух основных принципов:

Установка дымохода может проводится по одному из двух основных принципов:

1. По дыму. Подобная система предусматривает наличие тройника, который выводит конденсат. Из-за значительного перепада температуры на поверхности может образовываться конденсат, который создает довольно большое количество проблем.
2. По конденсату. Подобный вариант исполнения системы не предусматривает использование тройника.

К основным этапам можно отнести:

1. Проектирование.
2. Сбор дымохода.
3. Выполнение прохода через перекрытия.
4. Завершающие этапы установки дымохода.

Кроме этого следует уделять больше внимания пожарной безопасности, так как из-за высокой температуры материалы могут быстро возгораться.

Проектирование

Первым делом следует правильно спроектировать создаваемую систему отвода. Рекомендуется доверить подобную работу специалистам, которые имеют соответствующий опыт в рассматриваемом вопросе. Большое количество особенностей создаваемой системы зависят от того, какая печь. Именно она становится отправной точкой при проектировании.

Среди других особенностей разработки проекта можно отметить нижеприведенные моменты:

Для начала следует определиться с тем, какие именно материалы будут использоваться при изготовлении системы. Если ранее часто использовалась обычная сталь, то сегодня чаще всего встречаются трубопроводы из нержавеющей стали.
Дымоход может стать причиной увеличения веса всей конструкции. Именно поэтому в некоторых случаях следует создать фундамент

Специалисты рекомендуют создавать монолитный фундамент лишь в том случае, если вес конструкции превышает 750 килограмм.
На момент проектирования следует уделить внимание расположению балок. От этого зависит то, будет ли дымоход идти прямо или нужно будет проводить создание колен

Не рекомендуется проводить уменьшение размеров несущих балок. Кроме этого не стоит забывать о том, что горизонтальные части системы становятся причиной существенного снижения тяги и накопления большого количества сажи.

Лучше всего проводить работы по разработанным чертежам. Если баня возводилась по стандартному проекту, то можно найти и проекты по созданию дымохода.

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования

При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

• минеральная вата;
• базальтовый картон;
• минерит.

Негорючая минеральная вата с длительным сроком службы

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Гипсокартон огнестойкий может выдерживать около часа воздействие прямого огня

Стекломагниевый (стекломагнезитовый) лист (СМЛ), влагостойкий, огнестойкий, морозостойкий, экологически чистый

Нужно обратить внимание и на некоторые другие моменты

Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала

Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья

К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки, дымоходы подразделяют на:

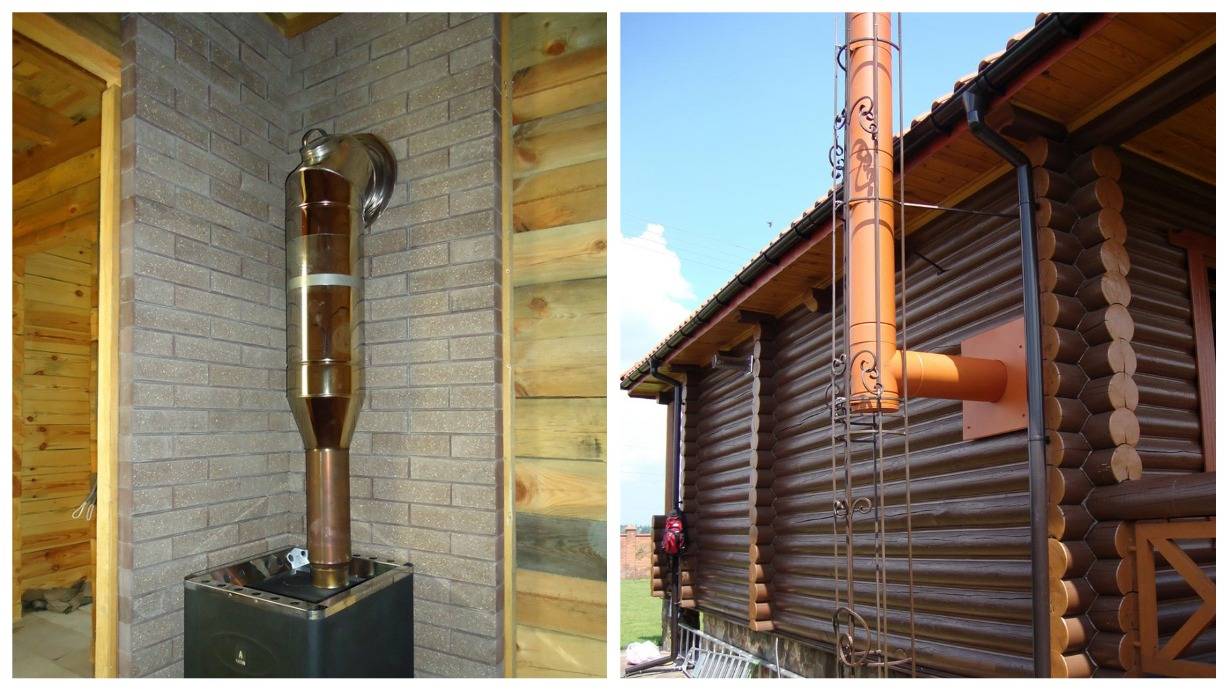

• внутренние, что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
• внешние, которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки наружного дымохода, дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления

Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы.

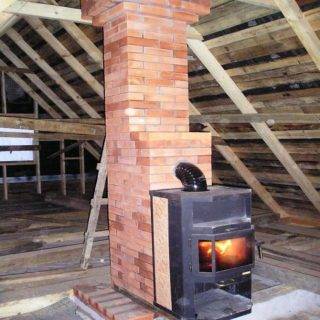

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое. Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке и обойдутся на порядок дешевле. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований, которые выдвигаются к стальным дымоотводам:

• внутренняя толщина стенок должна быть от 0.8 мм;
• сталь должна быть устойчивой к температурам до 850°С включительно;
• показатель толщины базальтового наполнения должен начинаться от 50 мм, а его плотность — от 120 мг/м3;
• модель наружной трубы лучше выбрать так же из нержавеющей стали.

Конструктивные особенности

Перед сборкой необходимо рассмотреть конструктивные особенности дымохода. Система отвода дыма состоит из нескольких элементов:

• защитного колпака из металла, который закрывает трубу от попадания снега, листвы, влаги;
• адаптера для соединения одностенных трубок с сэндвич конструкциями;
• сэндвич-трубок;
• металлического листа с резиновым уплотнителем, который предназначен для герметизации отверстия в крыше;
• конвектора — элемента трубопровода, который предназначен для передачи тепла от дымохода к окружающему пространству;
• шибера – детали для регулировки тяги;
• проходной детали, закрепляемой в потолке (должна изготавливаться из негорючего материала).

Стыки между трубами необходимо промазывать жаростойким герметиком.

Изготовление сэндвич-труб своими руками

Как сделать сэндвич трубу

Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные — все в ваших руках.

Чтобы изготовить их, необходимо:

• взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными — одна будет внутренней, а другая внешней;
• внутреннюю трубу нужно обернуть теплоизолом;
• затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
• следующим шагом необходимо вырезать из того же листового металла хомуты — полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
• этими хомутами труба соединяется сверху и снизу;
• таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
• квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
• к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.

Используйте базальтовую минвату для утепления дымохода

Другой вариант — не сворачивать трубы из листового металла самостоятельно, а использовать готовые. Также в магазине можно приобрести и готовые хомуты.

Основные требования к дымоходу в бане

1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.
5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
   • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
   • без разделки прохода термоизоляционными материалами – не менее 500 мм.
7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Ввод в эксплуатацию

Дымоход необходимо осмотреть, уделить особое внимание качеству и плотности стыков. Внутри конструкцию очищают сухой тряпкой

Все лишние предметы из трубы и топки убираются. Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение.

После тестирования, через несколько часов протапливают печь полноценно. Не следует впихивать в топку используемые горючие материалы «под завязку», это может привести к выходу дымохода из строя и пожару. Все горючие элементы и перегородки поблизости трубы должны изолироваться, расстояние между ними и вытяжной конструкцией — не менее полуметра. Визуальный осмотр и профилактическую чистку проводят один раз в полгода.

Про монтаж противопожарной «распушки» в следующем видео:

Заключение

Правильно выбранный и смонтированный дымоход – это гарантия качественной работы печи в вашей бане. Выполнять монтаж настоятельно рекомендуется силами профессионалов, которые сделают все быстро, а главное качественно, и дадут письменную гарантию на свою работу.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

• универсальная система (возможность подбора разных диаметров);
• легкость обработки дымохода даже с боковым проходом;
• водо- и паронепроницаемость (доступность для печей с каменкой);
• механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Материалы для дымоходов

Современной промышленностью налажен выпуск разнообразных материалов, пригодных для изготовления каналов для отвода продуктов сгорания.

Пункт 6.6.13 СНиП 41-01-2003 разрешает использовать при изготовлении трубы жаростойкий бетон, огнеупорный кирпич, асбестоцемент и сэндвич-конструкции из нержавеющего металла. Установка дымоотводов из других материалов нарушает требования документа. Ответственность за возможный ущерб несёт собственник.

Металл

Нержавеющая сталь дольше служит, так как противостоит конденсату и внешним воздействиям

Трубы из чёрного металла недороги, но мало подходят для дымохода печки.

Одностенные изделия:

• Быстро прогреваются до опасных температур. Горячие стенки могут вызвать возгорание прилегающих материалов, прикосновение приводит к сильным ожогам.
• Толстостенные трубы неудобны при установке из-за большой массы.
• Продукция из тонкого металла быстро прогорает и потребует замены.
• Внутри трубы образуется конденсат, что ускоряет образование сквозных отверстий. Угарный газ свободно поступает в помещение.

Сводом Правил допускается использование для бани исключительно дымоходов из нержавеющей стали.

Кирпич

Кирпич лучше изолирует горячую трубу от горючих материалов постройки

Правила разрешают использовать керамический и огнеупорный кирпич. Из такого материала чаще всего и строят дымоходы внутри бани.

Для самостоятельного изготовления внешних каналов кирпич подходит хуже:

• Вывод дымоотвода сквозь стену по силам опытным печникам.
• Необходим дополнительный фундамент для массивной конструкции.
• На шершавых внутренних стенках откладывается слой сажи, удаление которого потребует дополнительных затрат труда.
• Часть тепла расходуется на прогрев трубы, что не энергоэффективно.
• Без дополнительной защиты внешнего слоя кирпичная кладка ускоренно разрушается при частом чередовании циклов нагрева и промерзания, что происходит, если баню протапливают от случая к случаю.

Плюсом может служить внешний вид трубы, построенной мастерами каменщиками.

Асбестоцемент

Асбестоцементные трубы со временем разрушаются под воздействием конденсата

Преимущество материала — низкая стоимость. Точные геометрические размеры и возможность резки без применения специального инструмента упрощают монтаж.

Изделия из асбестоцемента чаще используют для изготовления внутренних каналов.

Промышленность выпускает только соединительные муфты, поэтому делать повороты дымохода проблематично.

Другой вариант применения —  сборка внешней части дымоотвода, после того как продукты сгорания уже выведены сквозь стену на улицу.

Утеплитель потребует создания многослойной конструкции, что резко увеличивает конечную стоимость, которая приближается к цене сэндвич-труб.

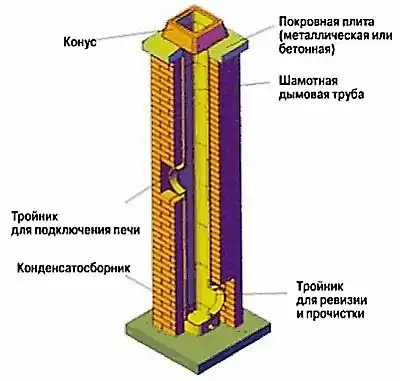

Керамика

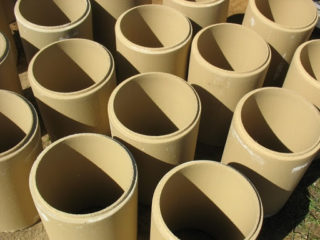

Керамические трубы не портятся при высоких температурах, поэтому служат дольше

Керамические трубы для дымоходов долговечны, легко чистятся. Благодаря низкой теплопроводности на внутренней части выпадает минимум конденсата.

Полимерные изделия

Разрекламированное понятие «полимерный дымоход» означает всего лишь вкладыш в трубу.

Полимерный канал не повреждается от высокой температуры, легко изгибается, что облегчает монтаж.

Максимальная рабочая температура 250 ºС. Это значит, что присоединять полимерную трубу напрямую к печи нельзя, потребуется переходник — металлическая труба.

Основное назначение полимерных труб отвод продуктов сгорания от каминов и газовых колонок.

Металл

Металлический аналог

В более позднее время с развитием трубопрокатной промышленности стало популярным устанавливать дымоходы из нержавеющей стали для бани. Данная технология представляет собой более совершенную конструкцию в отличие от традиционного кирпичного аналога. Это наиболее оптимальное решение для металлических печей, так как установка кирпичного аналога в данном случае будет неуместна.

Достоинства

• Расположение. Если вы решили установить дымоход в бане через стену –  металлический аналог это именно то, что вам нужно. Благодаря наличию поворотных колен вы можете сформировать приставную конструкцию, которая может быть выведена через боковую стену, что особенно актуально в многоэтажном доме;
• Структура. Благодаря практически идеально гладкой внутренней структуре и круглой форме сажа практически не оседает на стенках дымохода, что в свою очередь обеспечивает высокий уровень тяги без ежемесячной чистки;

Металлический дымоход в стену в бане

• Вес. Металлические аналоги имеют небольшой вес, что позволяет осуществить установку без предварительных расчетов;
• Установка бака. Натрубные баки для горячей воды специально предназначены для установки на металлоконструкции — если вы отдали свое предпочтение емкостям данного типа, то металлический дымоход будет самым оптимальным решением;
• Монтаж. Так как конструкция данного типа состоит из готовых частей, которые нуждаются лишь в правильной сборке  – инструкция по его установке своими руками не отличается особой сложностью;
• Пожароопасность. Металл обладает высокой теплопроводностью, в связи с чем, труба быстро нагревается и при длительной топке может произойти возгорание близлежащих элементов. В связи с этим, трубы нуждаются в качественной теплоизоляции.

Недостатки

Металлический выхлоп на чердаке

Недолговечность.  В отличие от кирпичного аналога металлическая конструкция имеют свойство прогорать после определенного периода эксплуатации и приходить в негодность.

Установка дымохода своими силами

Сборка системы удаления печных газов во многом напоминает монтаж канализации из чугунных труб. В отличие от чугуна, керамика продается готовыми секциями, и резать их можно только алмазным отрезным кругом, и лишь оконечных участков дымохода.

В первую очередь с помощью строительного шнура и уровня на стену бани наносят разметку установки ствола дымохода. Можно пробить канал в потолке бани и запустить шнур с подвесом или использовать лазерный уровень. Имея ориентиры по вертикальной оси, можно без проблем собрать обечайку из кирпича.

Под керамику достаточно фундамент в 30 см толщиной

Первые две секции наружного корпуса имеют боковые окна для подключения к печи бани, поэтому первый отрезок керамической трубы должен быть угловым. После укладки теплоизоляции и фиксации керамики в дополнительный канал закладывают арматурные прутья.

Отдельные секции керамической трубы соединяются механически с обязательной запрессовкой уплотнительной смеси, приготавливаемой из порошкового клея. Замазка застывает быстро, но для окончательного схватывания приходится ждать 4-5 ч.

К стропилам крыши крепят проволочным каркасом

После того как дымоход будет собран и окончательно выровнен, арматуру натягивают нагревом и фиксируют. После охлаждения секции заливают жаростойким цементно-песчаным раствором. Если высота трубы более трех метров, то заделку арматуры и заливку выполняют отдельными участками по 1,5 м.

Без уровня выставить трубу бани невозможно

Выбор дымохода

Основным критерием подразделения систем дымоотвода на виды является материал их изготовления. В качестве такового преимущественно применяется:

• кирпич;
• стальные (металлические) трубы;
• трубы керамические.

Допускается использование комбинированного варианта – например, стальная труба проходит внутри кирпичной кладки или керамическая труба обрамляется стальным кожухом. Из-за отсутствия иных материалов, ранее для изготовления дымоходов традиционно применялся кирпич. Однако сегодня широкое распространение получили и стальные системы дымоотвода.

К числу проверенных временем достоинств дымохода из кирпича можно отнести:

• он существенно долговечнее и прочнее металлического аналога;
• более безопасен в пожарном отношении;
• сам по себе кирпич хорошо накапливает тепло, а также характеризуется отличными теплоизолирующим свойствами;
• экономичность. Для изготовления дымохода такого типа потребуется только кирпич, песок, цемент и вода:
• если в бане печь кирпичная (а это встречается чаще всего), оптимальный вариант – создание системы дымоотвода из того же материала.

Для кирпичной печи имеет смысл соорудить дымоход из того же материала

Из основных недостатков эксперты выделяют:

• трудоёмкость возведения кирпичной кладки. При отсутствии навыков создать из этого материала дымоход в бане своими руками не удастся;
• из-за того, что внутренняя поверхность кирпичной системы дымоотвода обладает шероховатостью, прохождение дыма затрудняется по причине накопления сажи. Причём не исключено её возгорание. Поэтому кирпичный дымоход требует регулярной очистки;
• большой вес конечной конструкции обусловливает необходимость сооружения фундамента.

Металлические дымоходы выполняются из нержавеющей стали. Иные материалы не выдержат воздействие постоянно присутствующей в бане влаги и температурных перепадов. Системы дымоотвода подобного типа обладают следующими достоинствами:

• простота монтажа (установки);
• сажа в них накапливается в меньшем количестве. Кроме того, подобные конструкции дымоотвода легче чистить;
• на отечественном рынке можно найти в продаже уже готовые металлические дымоходы. А их стоимость вполне доступна кошельку нашего среднестатистического соотечественника. Поэтому вопрос, как делается дымоход в бане своими руками, решается достаточно просто.

Наиболее практичным, долговечным и простым в установке будет металлический дымоотвод

Высокая теплопроводность металла – причина основного недостатка созданной из него системы дымоотвода: трубу необходимо обеспечить надёжной теплоизоляцией, особенно в местах её прохода через потолок, стены и кровлю бани

Кроме того, чтобы дым не проникал в баню, особое внимание следует уделить герметичности стыков трубных деталей дымохода

Сегодня очень популярны конструкции металлических дымоходов из сэндвич-труб. Между их внутренним и внешним трубными элементами располагается слой теплоизоляции. При этом первый должен быть стальным, в то время как внешняя труба может быть сделанной из любого металла.

Достоинства кирпичных и стальных дымоходов наиболее глубоко сочетаются в системах дымоотвода из керамических труб. Основные преимущества формулируются так:

• простота установки керамической системы дымоотвода. Чётко следуя пунктам инструкции, дымоход для бани своими руками создать может любой человек, имеющий лишь начальные навыки работы с сантехническими инструментами;
• так же, как и кирпичу, керамике присуща низкая теплопроводность. То есть, тепло хорошо аккумулируется не в ущерб противопожарной безопасности.

Другой критерий, на основе которого выбирается вид дымохода – его расположение относительно постройки: внутренние полностью проходят внутри помещения, а внешние – труба от печи сразу выходит наружу строения бани и снаружи располагается основная часть дымохода.

Дымоход может быть внутренним или наружным, это зависит от типа печи

В последнем случае значительно упрощается установка, что весьма немаловажно, когда хозяин планирует сделать дымоход в бане своими руками. Однако такое конструктивное решение требует дополнительной теплоизоляции

Иначе в трубе будет скапливаться сажа, и образовываться конденсат. Кроме того, этот вариант повышает расход топлива. Ведь в этом случае дымоход «обогревает атмосферу».

Внутреннее расположение, помимо всего прочего, лишено последнего недостатка. Тепло горячего дыма можно использовать с целью обогрева помещения бани.

Какие конструкции лучше для бани

Кирпичный дымоход

Труба для печки в баню является сооружением, которое подвергается повышенным нагрузкам исходя из своего предназначения и условий эксплуатации. Исходя из этого, к трубе в бане предъявляются особые требования. Их выполнение во многом зависит от свойств материала, из которого изготавливаются дымоходы.

Кирпичный

Кирпич столетиями используется для строительства дымоходов и до сих пор пользуется популярностью благодаря своим достоинствам:

• прочность;
• надежность;
• средняя теплопроводность;
• устойчивость;
• долговечность;
• пожарная безопасность;
• термостойкость;
• аккумулирование тепла.

Недостатки у материала тоже имеются. Чтобы сделать хорошую кладку, потребуется приложить усилия и приобрести соответствующие навыки. Стенки канала шероховатые и неровные. На них оседает сажа, которая постепенно перекрывает проход, что приводит к снижению тяги вплоть до ее полного прекращения. Кроме этого не следует забывать о нагрузке, создаваемой массивной конструкцией.

Сэндвич дымоход

Конструкция сэндвич-дымохода

Конструкция состоит из двух труб разного диаметра, вставленных одна в одну. Внутренняя секция стальная или керамическая, для изготовления внешней используется нержавейка. Между стенками укладывается каменная вата, обладающая высокими теплоизоляционными свойствами. Между собой прогоны состыковываются в раструб, места соединений герметизируются.

Достоинства изделий:

• низкая теплопроводность;
• огнеупорность;
• гладкая внутренняя поверхность, на которой не собирается сажа;
• быстрота и простота сборки;
• долговечность;
• прочность и устойчивость за счет двойного контура.

Дымоход из стальных труб

Стальной дымоход

Сделать дымоход в бане из железной трубы намного проще, чем из кирпичей, и дешевле, чем из секций с двойными стенками. Для изготовления канала используются железные трубы для водопровода или чугунные для канализации, оснащенные раструбами.

Преимущества стальных дымоходов:

• гладкая поверхность;
• удобство монтажа;
• прочность;
• долговечность.

К числу недостатков относится склонность железа к коррозии. При выпадении конденсата образуется едкая смесь из воды и креозота, способная разъесть даже нержавеющую сталь. Кроме этого, металл сильно раскаляется от проходящих по нему газов. Это требует обустройства качественной теплоизоляции для предотвращения воспламенения крыши и находящихся рядом стен. Не следует забывать и о том, что ржавая труба будет не самым лучшим украшением сауны.
