Особенности установки печного отопления дома

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Изготавливаем змеевик

Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.

Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.

Схема наиболее удачного змеевика.

Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.

Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Монтаж печи

Монтаж печи обычно доверяют мастеру, потому что не имея опыта сложить грамотную конструкцию самостоятельно вряд ли получится.

Размер печи зависит от площади дома — чем больше дом, тем больше должна быть печь. Если вес печи превышает 750 кг, то в том месте, где она будет выложена, необходимо подготовить специальный фундамент. От основного фундамента печной постамент должен быть отделен зазором, заполненным песком

Важно также сделать правильную термоизоляцию пола в этой части

Монтаж отопительной печи с водяным контуром

Печное отопление с водяным контуром — одно из самых практичных и дешевых решений обогрева частного дома. При всей своей эффективности монтаж такой системы не требует больших материальных затрат, кроме того, данный вид отопления может привнести изюминку в дизайн вашего дома.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

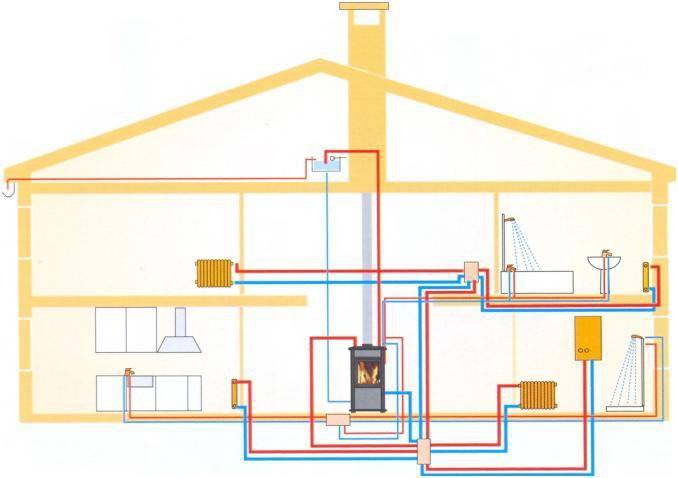

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Достоинства двухконтурного отопления

Двухконтурным называется тот вид отопления, при котором с помощью котла происходит нагрев воды специально для использования ее в быту и для отопления всего помещения. Таким образом, всю потребность горячей воды обеспечивает один двухконтурный котел. Есть и другие причины, по которым он набирает все большую популярность :

  • Дает возможность не зависеть от коммунальных хозяйств и позволяет самим регулировать отопление, тем самым создавая комфорт дома
  • Возможность установки в любой части дома. так как не требуется дополнительная система вытяжки, вентиляция также не требуется
  • Кроме самого котла Вам ничего не понадобится, ведь все необходимое для отопления и снабжения дома горячей водой в течении длительного времени уже будет встроено
  • Выгодная и доступная цена

Как работает дровяная печь с водяным контуром Выбираем печи-камины для дачи с водяным контуром и теплообменником Кирпичная печь с водяным контуром Печь с водяным контуром на отработке – как сделать своими руками.

Конструкция печей с водяным отоплением

Отличительной особенностью любой печи для отопления дома, оснащённой водяным контуром, является теплообменник, иначе называемый змеевиком, радиатором или котлом. Это устройство способно обеспечить нагрев неограниченного количества воды. Габариты и форма бака зависят от объёма топочной камеры и могут варьироваться в самых широких пределах.

Теплообменник

В некоторых модификациях печей для отопления дома теплообменник устанавливается непосредственно в топку, но при таком способе существует опасность протечки теплоносителя (то есть, воды) или даже взрыва при его перегреве и закипании. Кроме того, в этом случае неизбежно уменьшается ёмкость топочной камеры. Более безопасным вариантом является встройка теплообменника в колпак дымохода. При этом большая часть горячего воздуха, поднимающегося из топки, будет нагревать теплоноситель, а не улетучиваться через трубу на улицу.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Некоторые конструктивные особенности печей такого типа

Типовая дровяная печь с водяным контуром состоит из следующих основных частей:

  • Непосредственно печи;
  • Внедренного в топочное пространство чугунного или стального теплообменника с развитой контактной поверхностью;
  • Радиаторов отопления;
  • Магистрали движения теплоносителя, состоящей из металлических или пластиковых труб, запорной арматуры, набора клапанов и разветвителей;
  • Группы контроля и безопасности, оснащенной приборами контроля температуры, давления, а также аварийных клапанов;
  • Расширительного бачка, который компенсирует избыточный объем воды, появляющегося вследствие ее нагрева и последующего расширения.
  • Как дополнительную опцию следует рассматривать циркуляционный насос, который является обязательной частью системы, работающей по принципу принудительной циркуляции.

Металлическая либо кирпичная печь с водяным контуром может быть выполнена по принципу естественной или принудительной циркуляции. Как компромиссный вариант следует считать комбинированную систему, основанную на практическом применении обеих принципов.

Система с естественной циркуляцией теплоносителя

Естественная или термосифонная циркуляция обеспечивается на основе принципа естественного расширения воды при нагреве и ее движения в необходимом направлении, заданном посредством уклонов. Обязательным условием надежного функционирования такой системы следует считать ряд основополагающих принципов:

  1. Теплообменник печи должен находиться ниже уровня радиаторов.
  2. Проходное сечение труб магистральной арматуры должно быть не менее 57 мм, при номинальной теплотворной способности печи на уровне 15 – 17 кВт.
  3. Система должна быть оборудована расширительным бачком, обустроенном на высоте, обеспечивающей уверенную циркуляцию исходящего потока. Как правило, не менее 215 см от уровня нижнего среза теплообменника.
  4. Линия возвратного потока должна быть смонтирована с четким соблюдением уровня уклона, гарантирующего свободную циркуляцию охлажденного теплоносителя по пути в теплообменник топки.

Система естественной циркуляции абсолютно энергонезависима, однако, требует большего количества теплоносителя в системе. В первую очередь, из-за большого проходного сечения магистрали.

Система с принудительной циркуляцией теплоносителя

Ее функционирование не требует достаточно большого сечения магистрали, поскольку теплоноситель «продавливается» под давлением, посредством работы циркуляционного насоса вихревого типа. Очевидно, что современное производство оперирует и насосами иных типов. Снижение объема теплоносителя за счет значительного занижения сечения магистралей обуславливает значительно более высокую тепловую эффективность системы в целом и экономии топлива, в частности.

Кроме этого, оснащенные кранами Маевского радиаторы отопления, позволяют быстро и эффективно устранять воздушные «пробки» посредством создания избыточного давления. Факт активной циркуляции обуславливает и наличие расширительного бачка значительно меньшего объема, относительно термосифонных систем. Самым существенным недостатком таких печей стоит считать факт прямой зависимости от бесперебойного энергоснабжения. Попыткой борьбы с этим недостатком следует считать появление комбинированных систем.

Система комбинированной циркуляции теплоносителя

Представляет собой систему термосифонного типа, оснащенной циркуляционным насосом. Дополнительной опцией выступает обводная петля, оснащенная поворотным краном. В обычных условиях работает насос, в случае отсутствия энергоснабжения приемный патрубок с насосом перекрывается, а циркуляция обеспечивается по обводной петле, выполненной из трубы большого сечения.

По сути, это та же термосифонная система, со всеми присущими ей недостатками, однако, дооснащенная насосом. В таком виде рационально видится лишь двухконтурная печь для бани, где второй контур задействован для горячего водоснабжения. Тогда большой объем теплоносителя можно использовать для обеспечения потребности в горячей воде.

Принцип работы

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме

Варианты конструкций кирпичных печей с отопительным контуром

Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:

  • наличие другой ОС;
  • площадь помещения;
  • сезон проживания.

Фото 1. Постройка кирпичной печи с водяным контуром. Внутрь монтируется теплообменник, изготовленный из труб.

Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.

В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.

Теплообменник из труб

Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок. Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.

Теплообменник из листов стали

В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.

Фото 2. Теплообменник для кирпичной печи, изготовленный из листов стали. С двух сторон устанавливаются трубы для горячей и холодной воды.

В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.

Водяная рубашка из батареи

Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему. Плюс такого подхода — отсутствие затрат на изготовление и материалы.

Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.

Фото 3. Теплообменник для кирпичной печи, изготовленный из старой чугунной батареи. Конструкция устанавливается не в топочной камере.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

  1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
  2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
  3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
  4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
  5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
