Как создать дренаж возле фундамента дома

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Каким образом организовать на участке отвод воды

Данная задача, является комплексной, она включает в себя системы, которые дополняют друг друга:

  • водосточная система;
  • система для водоотвода поверхностно;
  • дренажная система.

При помощи двух первых систем можно отвести дождевую и талую воду. Данные разновидности земляных вод обладают сезонным характером и представляют собой значительную проблему для домов с наличием подвального помещения. Кроме этого, они мгновенно могут наполнить выгребной колодец во время наступления паводков.

При наличии кровельной системы, быстро скапливается дождевая вода и отводится к водосбору. В случае если нет водостока, то очень скоро дожди просто разобьют ступени, отмостку и все дорожки возле здания. Оставшиеся талые и ливневые воды устраняют при помощи поверхностного дренажа.

Если водой подтапливается подвальное помещение, и, при этом, выгребную яму надо откачивать еженедельно, то придется выполнять именно глубинный дренаж.

Предварительные расчеты

При обустройстве частной дренажной системы собственными силами, расчеты сводятся к определению глубины заложения труб и колодцев, а также оптимальных уклонов трубопроводов.

Глубина закладывания дренажа определяется по глубине заложения опорного основания. Принцип прост: дренаж обустраивается на 0,3-0,5 м ниже фундаментной подошвы.

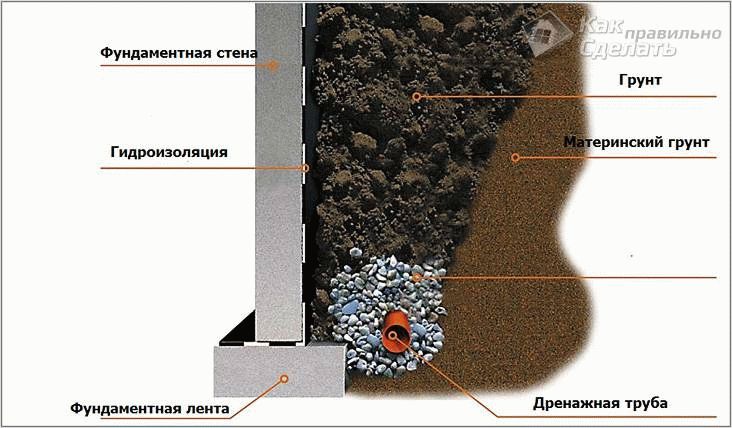

Схема дренажа

Уклон трубопроводов должен быть таким, чтобы движущаяся по ним вода могла достаточно быстро и эффективно отводиться в приемный резервуар. Традиционно выдерживают уклон, составляющий 20 мм на каждый погонный метр.

Предварительно найдите наивысшую и самую низкую точки участка. В первой вы обустроите место сбора воды (чаще всего это самый высокий угол дома), во второй смонтируете приемный колодец. Благодаря естественному уклону не придется покупать дополнительное насосное оборудование для перекачивания грунтовых вод.

Для лучшего понимания ситуации, ознакомьтесь с примером расчета дренажа фундамента.

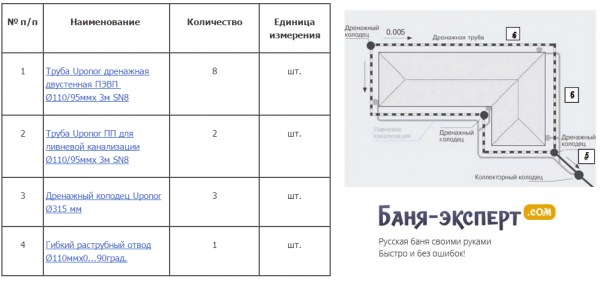

Пример спецификации для бани 6х6 м прямоугольной формы, дренажных колодцев – 3 шт.

Дано:

размеры здания – 9х6 м;
расстояние между коллекторным колодцем и строением – 10 м;
величина выступа верхнего края колодца над землей – 0,3 м.

Для определения длины каждого отдельного участка траншеи до водоприемника нужно сложить длины сторон здания. В данном примере результат будет равен 15 м. Суммарное расстояние до приемного колодца в этом случае составит 25 см. Общий уклон рассматриваемой системы – 0,5 м (по паре сантиметров на каждый из полученных 25 м).

Схема дренажной системы

Дренаж фундамента своими руками

При строительстве дома одним из важных условий долгого существования постройки является дренаж вокруг фундамента. Он обеспечивает большую устойчивость грунта около строения, предотвращает размывание почвы и последующие перекосы в строении. Организовывать дренажную систему нужно еще во время постройки фундамента.

Задачи дренажной системы

Дренажная система является жизненно необходимой для дома на участке – как двух, так и одноэтажного. Ее наличие обеспечивает защиту строения от определенного вида повреждений:

  • появления сырости в цокольном помещении;
  • размытия грунта вокруг фундамента;
  • подтопления подвального помещение;
  • появления трещин в фундаменте.

Советы

Схема дренажа домового фундамента

Если доверить обустройство дренажной системы специалистам, то уже через месяц можно получить рабочий результат.

https://youtube.com/watch?v=4mtDik9eWO4

Для создания качественной дренажной системы нужно соблюсти следующие условия:

Материалы

Материалы для устройства дренажа

  1. Дренажные трубы и фитинги для их соединения. Их диаметр не должен быть меньше 7,5 см и превышать 15 см. Самым оптимальным размером дренажных труб для участков со средним объемом талых вод считается диаметр в 11 см.
  2. Доски и упрочненный пластик для создания дорожек к месту стройки и навеса, защищающего траншею от непогоды.
  3. Строительные материалы для гидроизоляции фундамента и траншеи дренажной системы.
  4. Песок и гравий для трамбовки траншеи.
  5. Пластиковая емкость для сбора отведенной воды.
  6. Инструменты для подготовки траншеи, дорожки и навеса: лопаты, молотки и мелкие строительные материалы.

Порядок обустройства

Откапываем фундамент

  • Если дренаж фундамента устраивается уже после возведения дома, нужно откопать фундамент: не только для определения глубины залегания основания дома, но и для просушки фундамента перед нанесением на него нового гидроизоляционного слоя. Это обеспечит в дальнейшем водонепроницаемость основания, особенно в сочетании с обустроенной дренажной системой.
  • После просушки основания дома пора приступать к организации непосредственно дренажа фундамента. Для этого на небольшом расстоянии от фундамента необходимо выкопать траншею глубиной ниже основания дома – на 10-30 см. Ширина траншеи должна определяться диаметром дренажной трубы, плюс место для песка и гравия – «подушки» для дренажной системы – по 10 см с каждой стороны. Средняя ширина рва должна составлять 27-35 см.
  • Подготовленные траншеи должны иметь дно с уклоном в сторону водосборника. Глубина уклона составляет около 1 см на 1 м.
  • Водосборник устраивают в удобном месте участка: не ближе, чем в 3-5 м от дома. На глубину ниже фундамента закапывают пластиковую емкость с отверстиями в дне, соблюдая некоторые правила: создание песчано-гравийной подушки для минимизации повреждения емкости вследствие пучения почвы, подведение к водосборнику дренажных труб.
  • На критичных местах дренажной системы – например, местах соединения труб – устраивают специальные смотровые колодцы. Они позволят не только наблюдать за состоянием системы, но и провести при необходимости мелкий ремонт.

Укладка геотекстиля

  • В подготовленные траншеи, на дне которых распределен песок слоем примерно в 10 см, укладывают сначала геотекстиль (гидроизоляционный материал), на него дренажные трубы, и сверху – слой песка с гравием. Концы геотекстиля соединяют над уложенным гравием, после чего окончательно засыпают траншею грунтом.
  • Создать дренаж фундамента – вполне посильная, хоть и весьма трудоемкая задача. Все, что требуется сделать для организации бесперебойно работающего дренажа вокруг основания дома – правильно спланировать и последовательно выполнить намеченные действия.

Пристенная дренажная система

Фото

Засыпка дренажной системыПринципиальная схема дренажаПараметры системыОчередность укладки слоевМонтаж дренажного колодцаДренажный колодецДренаж мелкозаглубленного фундамента

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Дренаж фундамента дома

При высоком уровне грунтовых вод фундамент необходимо защищать не только тщательной гидроизоляцией, но и грамотно устроенной дренажной системой. Только совокупность этих мероприятий позволит сохранить конструкцию в проектном состоянии без разрушения.

Какую систему выбрать

Дренаж фундамента дома может иметь разную структуру в зависимости от типа грунтов, количества подземных вод и глубины заложения конструкции.

Пристенный дренаж фундамента

Такая система необходима при закладке глубокого основания с высоким уровнем грунтовых вод. Часто ее устраивают для профилактики подтоплений даже при нормальном УГВ для защиты от интенсивных осадков.

Система пристенного дренирования может состоять из 2-х частей:

  • Защита пристенка фундамента;
  • Межпластовое осушение, устраиваемое под фундаментной подушкой, необходимо при объемных и насыщенных пластах грунтовых вод.

Устройство защиты наружной стены несущей конструкции выполняют на всех грунтах, кроме песчаных – они сами по себе хорошо проводят жидкость в нижние слои почв.

Пристенная система включает в себя комплекс гидроизоляции стен и укладку дренирующих труб со смотровыми колодцами. Лишняя жидкость собирается в магистрали и удаляется по месту утилизации в канализацию, водоем, на участок для повторного использования и т.д.

Кольцевой дренаж

По способу устройства аналогичен пристенному, но отличается расположением: кольцевая система осушает целый периметр, в т.ч. прилегающих к дому территорий. Его устраивают на расстоянии 1,5…3,0 метра от фундамента, что удобно при его закладке после возведения здания.

Кольцевой дренаж оптимально выбрать для малозаглубленных оснований без подвала.

Межпластовый дренаж

Часто устраивается как самостоятельная защита фундамента от насыщенных водоносных пластов, которых достигает конструкция. Межпластовый дренаж дополнительно предотвращает намокание стен капиллярной влагой. Его обустройство возможно только на стадии подготовки основания под фундамент.

Систему используют преимущественно под плитные основания. Она представляет собой уплотнение грунта крупными песчаными породами и гравием с применением дренирующих труб, расположенных под фундаментом.

Чтобы наглядно определить, какой тип дренажа подходит конкретному дому, воспользуйтесь таблицей:

Любая система в обязательном порядке сопровождается гидроизоляцией внешних поверхностей фундамента и обустройством отмостки с уклоном по всему периметру здания – она частично отводит поступающую сверху воду.

Расчет системы и материалов

Правильный дренаж фундамента начинается с расчетов системы водоотведения и материалов.

  • Глубина заложения трубы в траншеи должна быть больше (глубже) величины заложения подушки фундамента на 0,3…0,5 метра. Этого запаса достаточно, чтобы удалить излишки грунтовой жидкости от несущей конструкции.
  • Уклон трубопровода должен быть не менее 2 см на 1 пм дренажа для естественного удаления воды от конструкций в места назначения.

Для организации водоотвода на периметре нужно найти самую высокую и самую низкую точку.

  • В высокой располагают колодец сбора воды;
  • В низкой устанавливают приемный колодец, из которого осуществляется отведение в коллекторный колодец для дальнейшей транспортировки.

Для подсчета количества материалов придерживайтесь нескольких правил:

  1. Составьте схему дома с обозначением сторон. На план нанесите предполагаемую линию дренажного водопровода с учетом расстояния от стены (до 0,5 м для пристенного отвода, 1,5…3,0 м для кольцевого).
  2. На каждый метр прибавьте по 2 см на уклон. Если длина участка 10 метров, получим 20 см уклона от верхней до нижней точки.
  3. Обозначьте положение смотровых колодцев. Они должны располагаться в углах дома или на каждом втором повороте, но на расстоянии по прямой не более, чем через 40 м друг от друга.
  4. По полученным данным подсчитайте нужное количество труб и колодцев.
  5. На повороты предусмотрите соединительные муфты, на сопряжения труб – отдельные специальные комплектующие.

Выбор труб

От качества выбранных материалов зависит эффективность работы всей системы. Трубы из керамики и асбестоцемента в настоящее время практически не применяют из-за их низкой эффективности, предпочтение отдают ПВХ и ПНД трубам. Для дренажа берут изделия с перфорацией и фильтрами:

Оптимально использование труб с ребрами жесткости для сохранения формы водоводов даже при интенсивных нагрузках от грунта.

Разнообразие труб и фильтров в магазинах введет в заблуждение любого несведущего покупателя. Как не ошибиться при выборе? – опирайтесь на тип грунта.

Устройство систем водоотведения

Существует два вида систем водоотведения – наружная и внутренняя, которые, в свою очередь, делятся на несколько разновидностей. В роли наружной системы выступает централизованная канализация и сеть очистных сооружений. Сточные воды по трубам уходят в центральный коллектор, который перенаправляет их в очистную станцию. На станции загрязненная вода очищается в несколько этапов и поступает в водоем.

Городская сеть наружной системы водоотведения бывает:

  1. Совмещенная, при которой все виды отходов (бытовые и промышленные) по трубопроводам выводятся в очистные комплексы, расположенные на окраине города.
  2. Дождевые – принимают атмосферные осадки и направляют по своей отдельной сети каналов непосредственно в водоем.

В данном видео вы подробнее узнаете о дренаже:

Внутренняя система подразделяется на три вида:

  1. Бытовая. Сконструирована таким образом, чтобы под уклоном без дополнительных насосных узлов отводить воду из жилья в наружную систему канализации.
  2. Промышленная. В зависимости от способа производства стоки довольно разные по агрессивности. Данная система отвода применяется на территории предприятий для вывода загрязненной воды за его пределы. Стоки не попадают в общегородскую сеть. Промышленная система имеет свои очистные сооружения, насосные станции и другое оборудование. В канализацию сливаются производственные жидкие отходы: масла, эмульсии, жиры и смазочные составляющие, а также жидкости, в составе которых могут быть радиоактивные элементы.
  3. Дождевая. Служит для отвода атмосферных осадков с автомобильных дорог, тротуаров, кровель домостроений и других объектов при помощи металлических и пластиковых труб, которые уложены вдоль дорог и пешеходных зон. Собирая воду, трубопроводы направляют ее в централизованную сеть канализации.

Каждая из рассмотренных систем выполняется отдельно, чтобы обеспечить наибольший эффект водоотвода.

https://youtube.com/watch?v=DloSGrkFtYA

Необходимость дренажной системы

Неприятный запах и сырость в подвале, плесень и грибок на стенах – с такими проблемами могут столкнуться владельцы домов, находящихся в местах высокого прохождения грунтовых вод. Но это не самые серьезные неприятности, которые грозят незащищенному строению.

Вода, периодически проникающая в нижние этажи здания, постепенно подмывает опорную конструкцию, кроме того, она оказывает гидростатическое давление на пол и стены дома.

Особенно важно защищать здания, построенные на глинистых грунтах, поскольку они задерживают влагу, а зимой в них происходит пучение, что может привести к полному разрушению фундамента, а в итоге и всего строения. Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

  • защитить подвальные помещения дома от затопления, образования плесени и порчи стройматериалов;
  • предохранить фундамент от попадания влаги и продлить срок его службы;
  • осушить грунт вокруг дома и устранить застой воды;
  • предотвратить перенасыщение почвы влагой после обильных дождей и застой воды на поверхности.

Однако не всегда и не на всех участках нужно устраивать систему отвода воды. Перед тем как запланировать и сделать дренаж фундамента, необходимо учесть ряд факторов: местонахождение участка, состав и качество грунта, уровень прохождения подземных вод, рельеф местности, климатические особенности региона.

Дренажная сеть предотвращает затопление и обеспечивает отвод подземных вод от подвала дома (+)

Обустройство дренажной сети обязательно в следующих случаях:

  1. Подвал дома находится ниже уровня грунтовых вод в паводковый период или возвышается над ними менее чем на 0.5 метра.
  2. Здание построено на глинистом грунте: супеси, суглинке, даже тогда, когда грунтовые воды протекают значительно ниже дома.
  3. Участок располагается в низменности или на склоне.

На участках, расположенных на песчаных, гравийных и щебенистых типах грунта, на возвышенности или при низком прохождении подземных вод необязательно устанавливать полноценную дренажную систему. Можно ограничиться организацией ливневой канализации для отвода от здания дождевой воды.

Но такое возможно только на тех участках, на которых точно известен тип грунта и уровень залегания подземных вод. Если предполагается строительство дома в новой местности, сейчас в обязательном порядке проводятся инженерно-геологические изыскания.


Если подвал строения находится на уровне или чуть выше прохождения грунтовых вод, в него неизбежно будет просачиваться жидкость

Они необходимы для грамотного выбора вида фундаментного основания под дом. Заодно исследования грунтов под будущей постройкой позволяют решить вопрос о необходимости выполнения дренажных работ.


Инженерно-геологические работы позволяют определить, на каком уровне находятся грунтовые воды в местности, и установить, есть ли необходимость в обустройстве дренажной сети

Последствия отсутствия дренажной системы фундамента

Что влечет за собой постоянное или периодическое подтопление.

  • В подвальных помещениях, подземных гаражах и цокольных комнатах образуется плесень и развивается грибок, концентрируется неприятный запах затхлости и сырости, который не может побороть установленная вентиляция.
  • Подмывается опорное основание, заиливается песчано-гравийная подушка.
  • Влага проникает в толщу бетона и при промерзании разрывает конструкцию.
  • Если вода проникнет к металлическим элементам армирования, то она вызовет их коррозию, а, значит, увеличение объема. Такой процесс приведет к образованию трещин и разрывов в бетонных монолитах.

Итогом проникновения влаги становится постепенное разрушение основания, просадка дома, образование трещин в стеновых и потолочных конструкциях. Постепенно жилье становится абсолютно непригодным к эксплуатации.

Технические характеристики

Согласно требованиям СНиП, пристенный дренаж проводится, только при закладке фундамента. При уже возведенном здании, оборудуется дренажная система другого типа.
