Пристенный дренаж фундамента — залог долговечности и прочности вашего дома

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

Дренаж фундамента дома

При высоком уровне грунтовых вод фундамент необходимо защищать не только тщательной гидроизоляцией, но и грамотно устроенной дренажной системой. Только совокупность этих мероприятий позволит сохранить конструкцию в проектном состоянии без разрушения.

Какую систему выбрать

Дренаж фундамента дома может иметь разную структуру в зависимости от типа грунтов, количества подземных вод и глубины заложения конструкции.

Пристенный дренаж фундамента

Такая система необходима при закладке глубокого основания с высоким уровнем грунтовых вод. Часто ее устраивают для профилактики подтоплений даже при нормальном УГВ для защиты от интенсивных осадков.

Система пристенного дренирования может состоять из 2-х частей:

  • Защита пристенка фундамента;
  • Межпластовое осушение, устраиваемое под фундаментной подушкой, необходимо при объемных и насыщенных пластах грунтовых вод.

Устройство защиты наружной стены несущей конструкции выполняют на всех грунтах, кроме песчаных – они сами по себе хорошо проводят жидкость в нижние слои почв.

Пристенная система включает в себя комплекс гидроизоляции стен и укладку дренирующих труб со смотровыми колодцами. Лишняя жидкость собирается в магистрали и удаляется по месту утилизации в канализацию, водоем, на участок для повторного использования и т.д.

Кольцевой дренаж

По способу устройства аналогичен пристенному, но отличается расположением: кольцевая система осушает целый периметр, в т.ч. прилегающих к дому территорий. Его устраивают на расстоянии 1,5…3,0 метра от фундамента, что удобно при его закладке после возведения здания.

Кольцевой дренаж оптимально выбрать для малозаглубленных оснований без подвала.

Межпластовый дренаж

Часто устраивается как самостоятельная защита фундамента от насыщенных водоносных пластов, которых достигает конструкция. Межпластовый дренаж дополнительно предотвращает намокание стен капиллярной влагой. Его обустройство возможно только на стадии подготовки основания под фундамент.

Систему используют преимущественно под плитные основания. Она представляет собой уплотнение грунта крупными песчаными породами и гравием с применением дренирующих труб, расположенных под фундаментом.

Чтобы наглядно определить, какой тип дренажа подходит конкретному дому, воспользуйтесь таблицей:

Любая система в обязательном порядке сопровождается гидроизоляцией внешних поверхностей фундамента и обустройством отмостки с уклоном по всему периметру здания – она частично отводит поступающую сверху воду.

Расчет системы и материалов

Правильный дренаж фундамента начинается с расчетов системы водоотведения и материалов.

  • Глубина заложения трубы в траншеи должна быть больше (глубже) величины заложения подушки фундамента на 0,3…0,5 метра. Этого запаса достаточно, чтобы удалить излишки грунтовой жидкости от несущей конструкции.
  • Уклон трубопровода должен быть не менее 2 см на 1 пм дренажа для естественного удаления воды от конструкций в места назначения.

Для организации водоотвода на периметре нужно найти самую высокую и самую низкую точку.

  • В высокой располагают колодец сбора воды;
  • В низкой устанавливают приемный колодец, из которого осуществляется отведение в коллекторный колодец для дальнейшей транспортировки.

Для подсчета количества материалов придерживайтесь нескольких правил:

  1. Составьте схему дома с обозначением сторон. На план нанесите предполагаемую линию дренажного водопровода с учетом расстояния от стены (до 0,5 м для пристенного отвода, 1,5…3,0 м для кольцевого).
  2. На каждый метр прибавьте по 2 см на уклон. Если длина участка 10 метров, получим 20 см уклона от верхней до нижней точки.
  3. Обозначьте положение смотровых колодцев. Они должны располагаться в углах дома или на каждом втором повороте, но на расстоянии по прямой не более, чем через 40 м друг от друга.
  4. По полученным данным подсчитайте нужное количество труб и колодцев.
  5. На повороты предусмотрите соединительные муфты, на сопряжения труб – отдельные специальные комплектующие.

Выбор труб

От качества выбранных материалов зависит эффективность работы всей системы. Трубы из керамики и асбестоцемента в настоящее время практически не применяют из-за их низкой эффективности, предпочтение отдают ПВХ и ПНД трубам. Для дренажа берут изделия с перфорацией и фильтрами:

Оптимально использование труб с ребрами жесткости для сохранения формы водоводов даже при интенсивных нагрузках от грунта.

Разнообразие труб и фильтров в магазинах введет в заблуждение любого несведущего покупателя. Как не ошибиться при выборе? – опирайтесь на тип грунта.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

  • лопаты двух видов (штыковая и совковая);
  • ватерпас для проверки уклона;
  • трамбовка ручного типа;
  • приспособление для удаления лишнего грунта с участка (носилки или тачка);
  • рулетка;
  • геотекстиль;
  • засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
  • песок;
  • смотровые и дренажный колодцы;
  • дренажный насос;
  • дрены и фитинги для их соединения друг с другом и с колодцами.

Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.

Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.

Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.

Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.

После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:

Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.

Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.

Закрывают дрены, окруженные щебнем, геотекстием.

Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см

Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы.

Производят обратную засыпку колодцев и закрывают их люками.

Дренажная система готова.

Видео о том, как сделать дренажную систему вокруг дома своими руками:

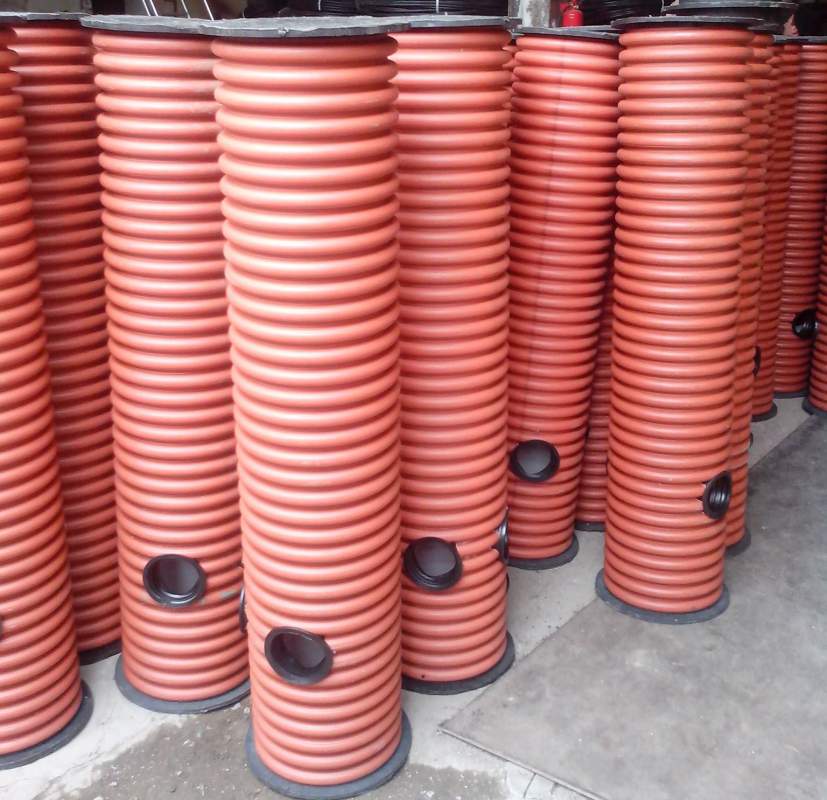

Несколько слов о пластиковом дренажном колодце

В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.

От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.

Производство дренажных работ своими силами

Дренажные работы просты, можно выполнить одному, с помощником. Главное — план. Можно заказать у мастера, разработать самостоятельно. Мастер проведет предварительное исследование почвы, водного режима на участке. Когда рассчитывают только на свои знания, возможны серьезные ошибки, просчеты.

Для дренажных работ потребуются простые инструменты, материалы. Инструменты:

  1. Пневматический, электрический отбойный молоток — удобно разрыхлять землю в траншее, раскалывать твердые включения (камни, фрагменты строительного мусора)
  2. 1-2 больших кирки могут использоваться без подачи электричества, сжатого воздуха.
  3. 2-3 штыковые, совковые лопаты — для копания траншей, сбора грунта в тачку
  4. Большой лом — поможет разбить включения, разрыхлить твердые слои почвы, где нельзя использовать отбойный молоток, кирку
  5. Строительная тачка — для вывоза вынутого грунта, подвоза строительного материала (щебня, песка)
  6. Бетономешалка — поможет получить качественный раствор для возведения отмостки, сборного колодца
  7. Ударная электродрель (аккумуляторная) с набором сверл по пластику, бетону — удобно просверлить отсутствующие отверстия в пластике, ускорить раскрой (вдоль линии разреза высверливается цепочка отверстий, производится разрез. Предохранит от неконтролируемого растрескивания, порчи толстостенные пластиковые, асбестоцементные трубы)
  8. Строительный нож, большие ножницы — для раскроя дренажных труб из тонкостенного пластика, полиэтилена, геотекстиля
  9. Большие уровни, отвесы, измерительная рулетка (10-15 метров) — для соблюдения необходимого угла наклона труб в системе.
  10. Аккумуляторный электролобзик с полотнами для пластика — удобен для быстрой резки дренажных труб


Начальный этап сооружения пристенного дренажа

Пристенный дренаж фундамента: устройство, фото

Пристенный дренаж фундамента делают для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.

Предназначение устройства

Система осушения, сооруженная около здания, является такой конструкцией, которая состоит из труб с перфорированным основанием. Они устанавливаются с соблюдением определенного угла уклона относительно фундамента в щебневой прослойке. Вся накопленная жидкость концентрируется внизу, а затем по отводной трубе стекает за границы территории.

Угловые соединения труб снабжают специальным емкостями – ревизионными колодцами, позволяющими делать прочистку на момент возникновения засоров.

Существует 2 метода:

Чаще всего на загородных участках применяют дренирование закрытого типа. Дренаж, обустроенный подобным образом, не изменяет внешний вид участка, а почва в местах прокладки труб может использоваться для высаживания растений и газонных цветов.

При укладке труб должна использоваться заранее составленная схема для фундамента. Дренажные трубы засыпают смесью песка и гравия. Такая прослойка выполняет назначение фильтра. Сами трубы имеют небольшой вес, при этом обладают повышенной прочностью.

Сооружение дренажной системы

Чтобы осуществить сооружение осушительной системы на ровной плоскости, необходимо обустроить открытый дренаж. Вода, накопившаяся в траншеях, либо высыхает естественным образом, либо перетекает в специальную емкость для сбора воды. Подобные сооружения делают как на ровном грунте, так и на поверхности, имеющей уклон.

Затем осуществляется процесс выкапывания двух канав. Первая яма располагается наверху, вторая – немного ниже. Туда стекает лишняя вода. Канавы объединяются с помощью трубы. Попав в нижнюю траншею, жидкость позже будет устремляться в специальный колодец или водоем.

Чтобы избежать осыпания всей конструкции, важно сделать небольшое укрепление. Для этого необходимо выполнить уклон поверхности в пределах 20 градусов, причем важно учитывать качество грунта

Например, глинистая земля свидетельствует о ее большей крепости, соответственно, уклон можно сделать несколько меньше. Изредка следует проводить очищение канавы от сора. Это предотвратит застаивание жидкости в яме.

Стоит принимать во внимание качественные показатели главной опоры. Принято выделять разновидности фундамента:. Обратите внимание! Для обеспечения оптимальной защиты фундамента от излишней влаги дополнительно делают гидроизоляцию основания

Она предохранит строение от неблагоприятного влияния грунтовых вод

Обратите внимание! Для обеспечения оптимальной защиты фундамента от излишней влаги дополнительно делают гидроизоляцию основания. Она предохранит строение от неблагоприятного влияния грунтовых вод

Поверхностный тип дренирования подразделяется на линейный и точечный тип. Предназначение у обоих вариантов одно: не давать влаге шансов разрушить остов здания. В результате жидкость попадает в коллектор, а затем выводится в сточные ямы.

Кольцевое дренирование способствует собиранию воды вокруг дома. Причем следует соблюдать дистанцию в размере полуметра от основания строения. Колодец необходимо располагать немного ниже фундамента.

Вначале делается разметка поверхности, потом выкапываются канавы, их размер зависит от особенностей почвы. Чаще всего их глубина достигает 0,5м, ширина – 40 см. Не стоит забывать об уклоне.

Дно ямы выкладывают специальным материалом – геотекстилем, предохраняющим дренаж от застаивания ила. Затем можно укладывать трубы, которые затем засыпаются щебневым композитом. Чтобы ее основание было крепким и прочным, следует сделать фиксацию щебнем. Верхний слой должен состоять из грунта, который можно засеять газонной травой. Лишняя влага чаще всего стекает в колодец или канализацию, предназначенную для массового пользования.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Этапы установки

Последовательность работ по организации дренажа своими руками не имеет существенных отличий для пластовых и кольцевых схем. Первым шагом становится расчет глубины закладки. Потом отыскивают наиболее высокие и низкие места на территории. В самом высоком пункте обустраивают место для сбора воды, а в низине создают принимающий колодец. Естественный уклон поможет почти всегда обойтись без насосной аппаратуры, существенно удешевляя и строительство, и эксплуатацию системы.

На расстоянии от траншеи, равном сумме сторон дома, располагают водоприемник. Если траншейная конструкция делится на участки, такой же расчет проводится и для каждого сегмента. При этом нельзя приближать части дренажа к фундаменту больше, чем на 300 см. Пластовый дренаж (вместе с засыпками) делают от 0.3 м как минимум. Внешний периметр его должен на 200-300 мм выходить за периметр самого дома.

Засыпку кропотливо уплотняют и выравнивают, соблюдая уклон в 30 мм на 1 м площадки. Периметр покрытого щебнем пространства прокладывается перфорированными синтетическими трубами, имеющими ребра жесткости. На дальнейшие работы с самим фундаментом все эти манипуляции никак не повлияют.

Приемные колодцы для пластового отвода должны делаться фильтрационными. Величина круглых колодцев равняется 1.5, а прямоугольных – 2.8 м. Минимальная высота их делается от 2 м. Нецелесообразно засыпать колодцы доверху, лучше предусмотреть ревизионные работы заранее. Пропорции при организации кольцевого дренажа примерно те же самые.

При уплотнении песка с добавкой воды нужно действовать осторожнее, потому что это может привести к размыванию глинистой подложки.

Армирующую сетку рекомендуется покупать с ячейками 10 см, именно такой размер самый практичный. Деформационные швы делают шириной 10-15 мм.

Виды систем

Системы дренажа различаются по нескольким параметрам.

По способу установки

  • Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента.
  • Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности.
  • В комбинированном варианте, само собой, объединяются оба вида используемых средств.

Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.

Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.

По типу устройства

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.

Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.

Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.

Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.

Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет производиться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки. Сначала в произвольно отобранном углу фундамента роют приямок габаритами 30х33х30 см.

Центр этого самого приямка используется для подготовки скважины диаметром 30-40 мм, доходящей в глубину до 200-300 см. В скважину вводят трубку из пластмассы с двусторонними отверстиями. Верхний конец помогает воде заходить в трубку, а через нижние она просачивается в песок. Но подобная конструкция применима далеко не везде. Лучше заранее консультироваться с инженерами, не допуская ошибок.
