Установка печи в баню своими руками видео

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

  • отапливаемая площадь и планировка бани;
  • место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
  • габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
  • мощность печи, которая должна соответствовать объему парной;
  • соответствие цены изделия, качественных, эксплуатационных характеристик;
  • расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
  • компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям

В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения

Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником

Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Выбор расположения

Устройство печи в бане зависит непосредственно от ее типа, поскольку печи могут быть как электрическими, так и работающими на твердом топливе. Второй вариант более сложный по своей конструкции, а также в процессе монтажа.

Безусловно, согласно классическому варианту обустройства бани, печь устанавливается в парной комнате.

Однако дверка, через которую в нее загружаются дрова, может выходить в другое, смежное с парной помещение, либо же вовсе на улицу.

Стоит помнить о том, что, обустраивая печь в межкомнатной перегородке, нужно позаботиться о качественной изоляции не только полов, но и стен.

Помимо этого, данная конструкция должна быть продумана еще на этапе проектирования строения, в противном случае для установки печки в бане придется демонтировать некоторые участки перегородки.

Установку печи в бане с выведением топки на улицу преследуют те же проблемы, однако к ним добавляются существенные теплопотери и трудности с подкидыванием дров, так как для этого придется выходить из помещения.

Информация. В случае, если монтаж печи в бане выполняется с выводом топки в помывочную или комнату отдыха, в парной сжигается гораздо меньшее количество кислорода, а обогрев происходит в двух помещениях одновременно.

В большинстве случаев, расположение печки в бане с выносной топкой выбирается редко. Обычно топка вместе с печью находятся непосредственно в парной. Безусловно, с этим возникают небольшие трудности, так как дрова в парной обычно негде хранить, да и кислород обильно сгорает. Однако все проблемы можно решить, тщательно обдумав детали.

Для такой печи предусматривается полная изоляция как со стороны прилегающих стен, так и со стороны пола.

Важно! В обязательном порядке установка печки в бане с выносной топкой или обычной конструкции должна производиться на безопасном расстоянии от всех парящихся, дабы не спровоцировать появление ожогов и травм.

Минимальное безопасное расстояние от печки до стены в бане – 26 см, а для незащищенных перегородок – 32 см.

Установка железной печи в бане не требует обустройства специального фундамента, однако, основание все-таки следует сделать.

Обычно это небольшая площадка, которая по размерам несколько превышает основание печи. Изготовить ее можно одним из следующих способов:

  1. На поверхности пола закрепить лист асбеста, минимальная толщина которого должна быть 1 см. Далее на асбест кладется лист металла толщиной в 5 мм. Основание под установку печки в бане своими руками готово;
  2. Вторым способом является укладка основания из кирпича. Производится кладка в четверть кирпича. Далее поверх нее крепится лист металла, либо же обустраивается бетонная стяжка.

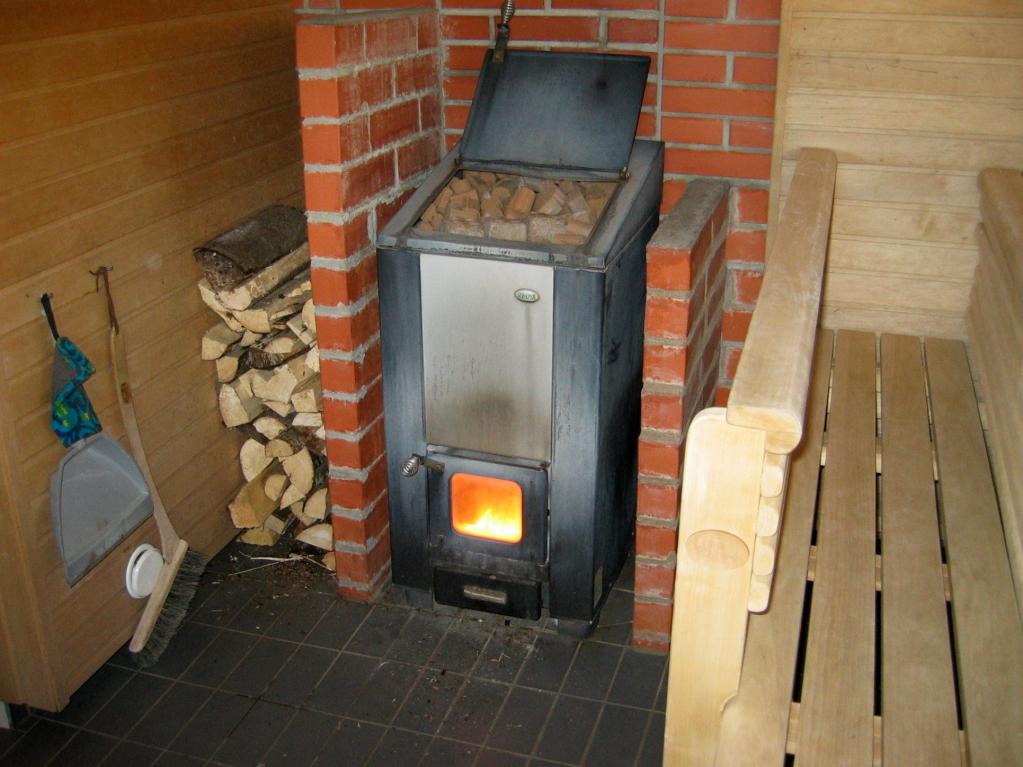

Кладка кирпича по периметру банной печи

Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

Облицовка металлической печи кирпичом

Кладка кирпича по периметру банной печи

Цены на шамотный кирпич

шамотный кирпич

Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

  • Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
  • Размечаем и заливаем фундамент под установку;
  • Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
  • Выкладываем кирпичом проем и экран, устанавливаем печь;
  • Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

 Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

  • Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
  • Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
  • Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Пункт 3. Дымоход

Если банная печь – с выносным топочным тоннелем, та стена, через которую он проходит, может быть выполнена только из негорючего материла, а само место соединения трубы и печного выхода делается разборным. Дымоход, который оказался в зоне минусовых температур, чтобы на нем не образовывался конденсат, оснащается теплоизоляционной защитой до 5 см.

Также в дымоходе обязательно делается шибер для регулировки процесса горения в печи. А пространство между перекрытием потолка и разделкой заполняется негорючим материалом. К слову, самые безопасные и долговечные – это дымоходы из качественной керамики. Вторые после них – трубы из нержавеющей стали. А вот «сендвичи» в качестве первого элемента дымохода использовать нельзя ни в коем случае – первая труба может быть только одноконтурной. Что же касается самой стали, то лучшая марка – это жаростойкая AISI 310 S, которая наиболее рекомендована для первых участков, где температура – самая высокая. Неплохими считаются и такие марки, как AISI 316L, AISI 321. Огромное значение имеют и швы дымохода – они должны быть выполнены только лазерной сваркой, но никак не точечной.

Примерная схема установки обычной каменки

Далее, там, где через кровлю проходит дымоход, необходим специальный элемент – разделка кровли. Именно он и обеспечит пожаробезопасность и гидроизоляцию в местах пересечения с кровлей. А расстояние от наружной поверхности сэндвича до любого возгораемого элемента не должно получиться менее 130 мм. В том же месте, где труба печки будет выходить наружу, в ее кирпичной кладке следует сделать утолщение на 12 см. А вот над самой крышей кладка трубы не может превышать 50 см в высоту.

И, наконец, ту часть трубы, что окажется между крышей и потолком, нужно оштукатурить и побелить известью.

Установка устройства с выносной топкой: о заливке фундамента

Правильная установка печи в бане при наличии прибора с выносной топкой сопровождается определением размеров фундамента. В качестве напольной основы должна выступить стяжка, на поверхность которой укладывается жаропрочная керамическая плитка или керамогранит. Стандартная высота стяжки, на которую устанавливается печь, составляет 20 см. Этот показатель наиболее оптимален, если вы планируете устройство конструкции с кирпичной рубашкой и массивным дымоходом.

Иногда печи с выносной топкой устанавливаются на кирпичную подушку

При этом важно осуществить расчеты, ведь к размеру подложки будет добавлена высота фундамента, поэтому высота потолков станет ниже. Инструкция по установке печи бани на первом этапе предусматривает выкапывание котлована, в который устанавливается опалубка

Бетон готовится по вышеописанной схеме.

На дно укладывается двойной слой гидроизоляции, например, рубероид. Поверх бетонной стяжки после ее высыхания укладываются кирпичи

При необходимости врезать конструкцию в стену, важно соблюсти пожарную безопасность. Если стены выполнены из древесины, то их облицовывают изоляционными материалами

При установке печи в бане с выносной топкой важно определить параметры проема. Они должны быть равны расстоянию между горючей базой и топливником. Если печь изготавливалась своими руками, то лучше использовать приблизительные нормативы — 25 см. Это верно, если применяются огнезащитные материалы. В противном случае этот параметр следует увеличить до 40 см.

В верхней части и по бокам деревянной стены необходимо обустроить кирпичную кладку. В процессе монтажа не рекомендуется подводить кирпич вплотную к узлу выносной топки. Должен быть создан воздушный зазор. Его размер рассчитывается с учетом данных, которые вы сможете взять из сопроводительной инструкции к заводской печи. Этот параметр не должен быть меньше 2,5 см. При установке печи в бане с выносной топкой это зазор впоследствии закрывается изоляционным материалом, которым могут выступить каменная или базальтовая вата.

Преимущества печи с выносной топкой

Конструкция с тоннелем требует больше места под установку, специальный фундамент, а кроме того, придется вырезать проем в стене парилки бани. При этом не повредить утепление стен и одновременно правильно выполнить термозащиту, иначе раскаленныечасти топки могут стать причиной обугливания или даже возгорания деревянной облицовки или полов бани.

Решив проблемы с монтажом, владелец бани по факту существенно выигрывает в сравнении с обычной печкой:

  • В парном отделении бани нет запахов гари и дыма, без которых не обходится ни одна, даже самая лучшая печная топка;
  • Вся грязь и мусор от дров и почищенного зольника остаются в предбаннике;
  • Меньше шансов получить ожог при случайном прикосновении к дверце топки;
  • Остается больше свободного места в помещении парилки;
  • Возможность использования портала топки печи в качестве камина.

Предбанник не обязательно должен быть узким и неудобным помещением, напротив, большинство владельцев перепрофилируют помещение под комнату отдыха. В этом случае банная печь с топкой из предбанника идеально выполняет функции домашнего камина.

Важно! Ко всему прочему, упрощается процесс прогрева и протапливания, как парилки, так и бани в целом. Не нужно постоянно посещать парную, чтобы подкинуть дров и убедиться в том, что процесс разогрева идет по плану, без гари и дыма.. Благодаря выносной топке и баня выглядит красиво и дрова всегда под рукой

Благодаря выносной топке и баня выглядит красиво и дрова всегда под рукой

Еще один немаленький плюс заключается в упрощении обогрева самого предбанника. Банная печь с выносной топкойза счет лучистого тепла неплохо прогревает стандартный предбанник в 5-6 м2, при этом есть возможность сушить вещи и обувь. На первый взгляд, пустяк, но у любителей активного отдыха в осенне-зимний сезон подобные качества выносной топки ценятся довольно высоко.

Печь с выносным топливным каналом

Рассмотрим монтаж заводской печки-каменки с выносным топливным каналом, как нельзя лучше подходящей для деревенской бани.

Стандартная инструкция предполагает следующие этапы работ:

  • обустройство проема в стене;
  • термоизоляцию печки;
  • огнезащиту стен;
  • установку дымоходной конструкции.

Площадка вблизи конструкции покрывается глиной, цементным раствором или жидким стеклом. На это основание уже допустимо ставить печку. Место для печки точно согласовывается с направлением дымохода. В стене, рядом с определенным для нее местом подготавливается проем. Он должен быть больше размеров зольника.

Поверхность стены защищается минеральной изоляцией насыпного типа. Теплостойким материалом отделывается стена, примыкающая к корпусу печки. В каркасных банях, а также в конструкциях из бруса область примыкания выкладывается кирпичом. Поверх кладки наклеивается термозащитная плитка. Для закрепления печи используются специальные петли, прикрученные анкерами.

Идеальный дымоход не должен иметь поворотов и колен, а первые метры обязательно из жаропрочной стали. Для трубы желательно наличие корпуса из теплоизолирующего материала. Стандартная прямая труба выводится через крышу. Поэтому в кровле, в отведенных точках, подготавливаются монтажные проемы. Пространство около нее заполняется минватой и асбестовым листом. Труба закрывается кожухом.

В целом, при правильном подходе, монтаж печки займет два-три рабочих дня. Однако воспользоваться можно будет не менее чем через семь дней. Надо, чтобы кладка под фундамент, защитные системы получили необходимую степень надежности. Заполнение камнями каменки возможно только через 14 дней. За этот период постамент под печью даст положенную усадку.

Общие сведения о печи

Расстояние до стены

Касательно топки: лучше предпочесть выносную, так в парилке останется больше кислорода, а тепло частично перейдет в предбанник.

Фундамент

Выбор фундамента перед установкой металлической печи  в деревянной бане

Вы нигде не увидите, что металлическая печь установлена просто на пол. Все потому, что печь тяжелая и на полу со временем просядет. Неровность установки печи может привести к трещинам

Поэтому так важно устанавливать печь не на голое основание, а, например, на кирпичное

Чтобы точно знать необходимость установки полноценного основания, заранее сделайте просчет общей массы печи. Если общий вес банной печи окажется менее 700 кг, нужда в фундаменте отпадет сама собой, и потребуется возводить основание из кирпича. Если все было продумано еще на стадии проектирования, то есть возможность уложить основание между нижними балками под полом. Но иногда требуется переделать в старой бане фундамент под новую печь. Тогда возникает необходимость вскрытия полов и проверки их надежности.

Финишные работы

Нужно проверить «работоспособность» системы – протопить печь.

Растопка печи

Проверьте тягу, в помещении не должно быть запахов и дыма. Тягу испытывайте на различных режимах горения дров

Важное замечание – дрова должны быть сухими. Во время горения мокрых дров на стенках металлических дымоходов конденсируются много влаги, к которой прилипает сажа

Результат – условный диаметр дымохода уменьшается, нарушается сила тяги, требуется частая прочистка внутренних поверхностей трубы. Чтобы почистить дымоход нужно разобрать трубы. Делать это долго и нудно, грязи в бане будет предостаточно.

И последнее. Некоторые владельцы бань для сохранения тепла устанавливают на дымоход шибер. Мы не советуем заниматься такими делами. Во-первых, баня не то помещение, в котором нужно хранить тепло всю ночь. Во-вторых, преждевременное закрытие шибера часто становится причиной отравления угарным газом.

Шибер

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

  • Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
  • Труба диаметром 157 мм. Нужна для возведения дымохода.
  • Листовой металл толщиной не менее 4 мм.
  • Труба диаметром 325 мм. Потребуется для топки.
  • Уголок равнополочный (ширина полки 25 мм).
  • Кран водопроводный для бака ½ .
  • Сварочный аппарат.
  • Газовый резак.
  • Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

  1. Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
  2. По данной схеме рассчитайте количество требуемого металла.
  3. Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
  4. Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
  5. Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
  6. Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

  1. Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
  2. С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
  3. К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
  4. Устанавливаем колосник и привариваем днище печи.
  5. Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
  6. Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

  1. Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
  2. Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
  3. Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
  4. Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
  5. Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
