Баня с односкатной крышей и верандой

Устройство односкатной крыши

Сама конструкция крыши проста и незатейлива. Чтобы придать наклон крыше, две противоположные стены делаются разными по высоте. Иногда, если стены уже возведены и имеют одинаковую высоту, можно поднять одну из стен на необходимую уровень с помощью специальных деревянных стоек. Данный вариант подойдет как для каркасной бани, так и для сруба.

Как я уже говорил, односкатную крышу можно сделать как с чердаком, так и без. Естественно, что полноценной мансарды там не получится, т.к. оптимальный наклон составляет 20-30 процентов, и это обстоятельство значительно сокращает размеры чердака. Если чердак не планируется, то односкатная крыша служит не только кровлей, но и потолком бани. Из чего следует, что крышу следует как следует утеплять, паро- и гидроизолировать.

Кровля в деталях

При возведении крыши используются специальные деревянные направляющие (стропила), который укладываются на стены бани с шагом 0,5 — 1 метр. В свою очередь, к стропилам прибивается обрешетка, на которую укладывается непосредственно кровельный материал.

Прежде чем приступить к возведению крыши, нужно знать несколько нюансов:

Важно! Если в бане не планируется устройство чердака, то крыша может стать потолком бани, но только при одном условии — длина крыши не должна быть больше 4 метров. Если длина крыши больше, то нужно обязательно устанавливать горизонтальные направляющие из бруса, на которые будет опираться крыша бани по середине

Это объясняется чрезмерным весом кровли и без дополнительных опор крыша провиснет и деформируется. А представляете, если на вашу крышу выпадет 400 мм снега? Без дополнительных опор ваша крыша по центру сложится как карточный домик. Из этого можно сделать вывод — если длина крыши больше 4 метров, то обязательна установка внутренних вертикальных опор, что уже подразумевает создание чердака.

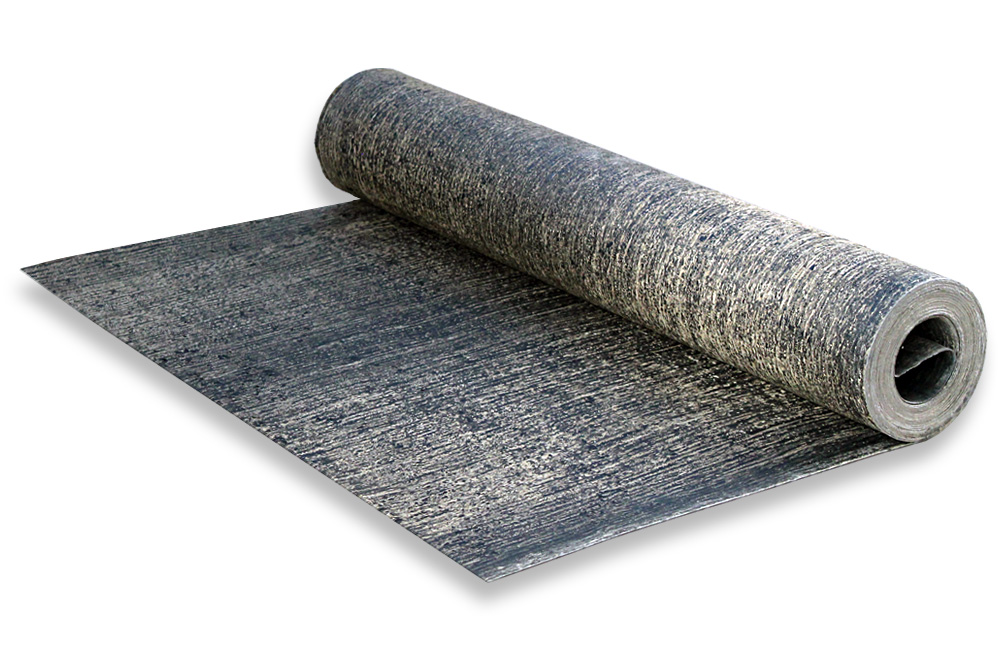

В качестве кровли лучше всего использовать легкие виды материалов: ондулин, рубероид, мягкая черепица. Меньше всего подойдет тяжелые виды кровли, такие как шифер или листовой металл.
Если вы будете делать чердак, то рациональнее утеплять потолок бани. Если планируется баня без чердака, то утепляется кровля.
Обязательно уделите время статье — «дымоход в бане через потолок»

Вот основные моменты, которые следует знать. Перейдем к технологии строительства.

Проекты бань с односкатной крышей

Односкатную крышу можно ставить на любой проект. Другое дело, что не всегда это оправдано: иногда необходимо делать большой перепад высот для обеспечения необходимого угла наклона. И довольно часто возведение одной из стен на такую высоту стоит дороже, чем двускатная кровля. Так что в каждом случае нужно считать, что вам будет выгоднее.

Проект бани 6*4 с пристроенной террасой

В этой планировке имеется много небольших по размерам помещений. Сама баня занимает площадь 24 кв.м., под одной крышей с ней и на одном фундаменте находится терраса.


Планировка бани 10*4 с террасой под односкатной крышей

Общая занимаемая площадь на плане 10*4=40 кв. м.


Планировка бани 10*4 с террасой под односкатной крышей

Если вы планируете сауну — с высокими температурами и без веников, такую планировку можно оставить. Если же баня будет русская, то размеров парилки однозначно мало: должен быть как минимум один полок «лежачий», а его минимальные размеры 2,2*0,8 м, что уже занимает 1,76 кв. м. Причем полок не становится по длине в предложенной планировке. Для русской бани исходят из других норм: парилку делают больше, а помывочную меньше. Ниже предложен другой вариант. В нем терраса осталась неизменной, а планировка остальных помещений поменялась: исчез санузел, есть выгороженный тамбур, который при зимнем использовании обязателен, смещена перегородка между комнатой отдыха и функциональными помещениями.


Планировка бани 10*4 для русской парилки

Возможны и другие многочисленные варианты. До тех пор, пока вы не заложили фундамент, можете менять и двигать стены так, как вам кажется более правильным (на бумаге). Придя к какому-то варианту, который будет вас устраивать по всем параметрам, можно приступать к разметке фундамента. При планировке не забывайте учитывать толщину стен и утепления: они «съедают» немало площади (особенно это касается парилки).

Проект бани 5*5


Проект бани с односкатной крышей и небольшой террасой

Если баня будет посещаться зимой, при таком расположении комнат (см фото ниже) придется продумывать систему отопления комнаты отдыха: она остается неотапливаемой. Если уменьшить моечную (в ней обычно стоит душ и лавка, так что большие площади не нужны), и сделать короче веранду, то печка может топиться из комнаты отдыха. В таком случае моечная прогревается за счет тепла, поступающего из парной или за счет тепла от бака с водой. В моечной будет очень тепло, если вода греется отдельным дровяным титаном: он и помещение и воду нагреет.


Планировка помещений в бане

Проект бани маленькой 3*4 бани под односкатной крышей


Проект маленькой бани под односкатной крышей


Планировка бани 3*4

Простенки планируйте исходя из того, какую баню вы хотите. Если суховоздушную, то парилка (вверху слева) может быть маленькой, если русская баня — исходите из размеров полка (полков) и расположения печи. В принципе, начинать нужно именно от печи, и от нее планировать и простенки и стропильную систему (чтобы стропила не проходили над трубой).

Проект бани 5*9 с односкатной крышей и навесом для машины 3*9


Проект бани с односкатной крышей и навесом для машины

Кровля односкатная и над баней и над паковочной площадкой. Крыша над парковкой начинается на одном уровне с низкой стеной.


Планировка бани с односкатной крышей и навесом для машины

В этом проекте под баню отводится немаленькое место, зато решается проблема парковки машины. Если для машины есть у вас гараж, навес легко превращается в террасу — открытую или закрытую — по вашему выбору.

Все плюсы и минусы подобной конструкции

Впрочем, как и любые другие строительные элементы, она имеет свои плюсы и минусы. Предлагаю рассмотреть основные из них. Начнём, как всегда, с достоинств:

  • Максимальная простота обустройства. На самом деле для проектирования и самого монтажа данного вида кровли не потребуется большой опыт и специальные знания. Вы без труда справитесь с этой задачей даже в одиночку.
  • Высокая экономичность. Для устройства односкатной кровли на бане не потребуются большие денежные вложения. Это связано с простотой конструкции и возможностью использования для её возведения практически любых кровельных материалов.
  • Надёжность. При правильном проектировании и расчёте угла наклона (естественно, с выбором качественных материалов для обустройства опорного каркаса и самого покрытия) такая крыша будет весьма устойчива к любым погодным явлениям и сможет прослужить в течение многих десятков лет.
  • Удобство. Такой вид крыши позволяет значительно экономить место на участке и материалы на изготовление бани, если вы решите, например, пристроить её к уже имеющемуся дому. В таком случае вы, как минимум, получите еще один плюс в виде возможности заходить в баню как с улицы, так и прямо из дома (это, правда, нужно учесть ещё на стадии проектирования постройки).

К основным минусам такой конструкции можно отнести:

  • Менее привлекательный вид по сравнению с двухскатной конструкцией (мне, например, нравятся низкие скандинавские варианты). Правда, удачный выбор материалов и соответствие общей концепции строений на участке с лихвой превращают этот «минус» практически в ничто. Кроме того, не стоит забывать и о дизайнерских фантазиях, способных превратить самое унылое строение в настоящий шедевр.
  • Небольшая площадь чердачного помещения. При маленьких углах наклона, полезная площадь чердака сильно сокращается. Потому, если вы планируете хранить на нём множество полезных (и не очень) вещей, то такой тип крыши вам не подойдет.

На этом минусы заканчиваются. Естественно, в зависимости от индивидуальных особенностей и запросов могут возникать и какие-либо нюансы другого плана, но, повторюсь, это все будет применимо непосредственно к вашей ситуации.

А потому можно смело сделать вывод – односкатная крыша обладает массой преимуществ, которые с лихвой перекрывают её недостатки.

Конструкция односкатной кровли

Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.

На данном фото показана конструкция односкатной кровли

Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции

Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.

Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :

  • Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
  • Затем на слой гидроизоляции укладывают дёрн;
  • Первый слой кладётся корнями вверх;
  • Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.

Этапы строительства банной крыши

Односкатная конструкция – самая простая в монтаже.

Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.

Подготовительные работы

Устройство стропильной системы требует проведения подготовительных работ:

  • Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
  • Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.

Монтаж стропильной конструкции

После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.

При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.

Укладка балок

Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.

Установка балок

Укладка стропильной конструкции на опоры

Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.

Стропильная система односкатной крыши для банного помещения

Настилка кровельного материала

Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.

Настил кровельного материала

Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)

Полезные советы

Если вы мечтаете о доме с безупречным стилевым оформлением, нелишними будут следующие рекомендации:

  • Если ваш дом имеет традиционный облик

    , в большинстве случаев подразумевается, что будет выбран кровельный материал более темный, чем отделка фасада (хотя не запрещено и противоположное решение). Если доминирующий цвет кажется пресным, можно разбавить его яркими акцентами.

  • Для дома в классическом стиле

    яркие и вызывающие цвета под запретом. Сочетание белого и грязно-розового тонов фасадной отделке имеет благородное звучание; белый и ярко-розовый будут напоминать вам о вазочке с зефиром.

Монтаж кровельного материала

Перед проведением монтажа кровельного материала следует провести обработку всех элементов конструкции стропильной системы антисептическими и антипиреновыми химическими спецсоставами.

Укладку кровельного материала следует начинать с самой нижней точки кровельной плоскости. Для того чтобы обеспечить качественную герметичность покрытия, следует соблюдать необходимый нахлест и в процессе выполнения операций по монтажу использовать крепежные спецэлементы.

В процессе монтажа материала кровли между ним и несущими конструкциями стропильной системы следует проложить слой гидроизоляции.

При использовании рулонных материалов для кровли, их следует укладывать на сплошную обрешетку. Рулонный кровельный материал укладывается для надежности толщиной в 3 слоя. Слои кровельного материала в процессе укладки склеиваются между собой.

При использовании для крыши мягкого кровельного материала работы по монтажу следует начинать с низшей точки кровельной конструкции. В процессе проведения работ на начальном этапе проводится приклеивание пергамина на обрешетку при помощи разогретой мастики. Листы в процессе наклеивания следует наклеивать с нахлестом не меньше 10-12 см.

На следующем этапе работ проводится приклеивание кровельного рулонного материала на пергамин. В процессе монтажа материала следует внимательно следить за образованием воздушных пузырей и при их возникновении оперативно удалять. В нижней точке кровельный материал заводится за край кровельной конструкции минимум на 15-20 см и закрепляется при помощи гвоздей на нижней части обрешетки.

Технология строительства односкатной кровли — как сделать своими руками

Чтобы построить односкатную крышу на бане как можно качественнее, и не бояться в течение долгих лет о ее внезапной поломке, строительство должно проходить по технологии.

Односкатную крышу изготавливают в такой последовательности:

  • Возводят стены, одна из которых должна получиться выше другой. Для придания конструкции большей прочности, в данном случае устанавливаются более короткие стропила.
  • На стены укладывают гидроизоляцию и монтируют мауэрлат. Брус для мауэрлата можно установить на анкера или стальные шпильки – это будет зависеть от материала изготовления стен бани.
  • Делают шаблон стропила, по которому изготавливают требуемое их количество, учитывая шаг между стропилами в 50-80 см. Ногу пазом надевают на мауэрлат и скрепляют гвоздями, саморезами или стальными накладками.
  • Под прямым углом к стропилам крепят контробрешетку, поверх которой укладывается пленка гидроизоляции. Между стропилами и пленкой предусматривается зазор, не дающий влаге и конденсату попадать внутрь конструкции.
  • На гидроизоляцию устанавливают обрешетку. Если планируется укладывать жесткий и легкий кровельный материал, то рейки укладываются с шагом в 15-20 см, но если материал плохо держит форму, то потребуется уложить сплошную основу, например, из водостойкой фанеры.
  • На последнем этапе поверх обрешетки стелют кровельное покрытие. Его монтаж стоит начинать сверху вниз с перекрытием в 10-15 см. Для крепления нужно использовать особые кровельные саморезы, оснащенные каучуковыми шляпками для предотвращения попадания в щели влаги. Если таких крепежей нет, можно изготовить резиновые прокладки самому, и использовать их вместе с простыми саморезами.

Финишным этапом монтажа кровельного настила будет обустройство фронтонов. Их зашивают, и устанавливают систему водостока. Этой информации должно быть достаточно, чтобы понять, как правильно сделать односкатную крышу для бани. Тогда такое сооружение, изготовленное своими руками, сможет максимально сохранить тепло, радуя тем самым хозяев и их гостей.

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы

При этом важно учитывать и условия эксплуатации такого строения

Возвести односкатную крышу самостоятельно можно из таких материалов:

  • Мауэрлат. который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
  • Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
  • Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
  • В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству «). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.

Технология устройства односкатной крыши для бани

Конструкция односкатной крыши бани

Рассмотрим детально, как сделать односкатную банную крышу своими руками:

При монтаже стен для бани одну из них увеличивают по высоте в соответствии с проектом. Обычно это длинная стена прямоугольной постройки, так как длина ската кровли должна быть как можно меньше. Это позволяет изготовить более крепкую односкатную крышу для бани своими руками с меньшими материальными затратами.

Если крыша планируется с чердаком, то на отметке уровня низкой стены выполняют пазы для соединения с балками перекрытия потолка на одинаковом расстоянии со стропилами. Верхний брус стены так же снабжается пазами под стропила. Пазы обрабатываются антисептиком.

По размерам, взятым из чертежа, изготавливаются стропила в нужном количестве. Их части, опирающиеся на балки, пропитывают гидроизоляционным составом, заворачивают в рубероид, вставляют в готовые пазы и крепят к стенам металлическими скобами или шпильками. Стропила, уложенные на верхний мауэрлат, стягиваются с ним при помощи шпилек и пластин. Если длина ската превышает 4 м, между стропилами и балками ставят дополнительно подкосы или опоры.

Зашивку фронтонов бани производят досками или основным материалом ее стен. Чердак бани комплектуется вентиляционным окном в одном из фронтонов. Оно необходимо для удаления пара под крышей, образующего без проветривания конденсат.

В поперечном направлении на стропила укладывают с провисанием гидроизоляционную пленку и крепят к ним с помощью степлера. На пленку к стропилам крепится брусок, на который укладывается обрешетка из доски с шагом 0,2-0,5 м либо сплошная из влагостойкой фанеры. На сплошную обрешетку укладывают мягкую кровлю, на разреженную обрешетку — профнастил, металлочерепицу или ондулин.

Крепление к обрешетке металлочерепицы или профнастила производится саморезами с силиконовой шайбой в нижней волне. Нахлест материала идет на одну волну. Ондулин крепится гвоздями с широкой шляпкой в верхнюю волну. Мягкую кровлю устраивают на специальном подкладочном слое при помощи промышленного фена. Рубероид клеится на битумной мастике.

Крепят планки карниза и ветровые планки, оставляя вентиляционный зазор. Если в бане дымовая труба проходит через крышу, необходимо уделить особое внимание конструкции такого перехода. Расстояние от дымовой трубы до деревянных конструкций по правилам пожарной безопасности принимается не менее 20 см. Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом. Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция.

Крышу бани необходимо обязательно утеплять, чтобы потом не увеличивать время и топливо на ее прогрев. В случае устройства односкатной крыши без чердака утепляют ее скат подшивкой утеплителя изнутри. Плиты утеплителя укладывают без зазоров между стропилами. В среднем, толщина утеплителя принимается величиной 10 см. Он укладывается послойно так, чтобы стыки одного слоя перекрывались другим слоем, исключая мостики холода. Крепление утеплителя между стропил производится с помощью реек. Затем он обшивается фольгированной пароизоляционной пленкой, блестящей стороной обращая в помещение парилки. Крепление пленки к стропилам производится степлером. Затем на нее поперек стропил крепят бруски, на которые устанавливается обшивка парилки.

При наличии чердака в конструкции крыши утепляют потолок бани. Для этого на балки перекрытия укладывается черновой пол. Снизу он обшивается гидроизоляционной пленкой, между балок укладывается утеплитель, аналогично утеплению ската. Утеплитель закрывается пароизоляцией, а затем и внутренней обшивкой бани.

Видео о строительстве односкатной крыши для бани смотрите ниже:

Надеемся, что наш материал и сопровождающие его фото односкатной крыши для бани помогут вам разобраться в ее нехитром устройстве. Такая кровля удобна и экономична, но если вам в бане понадобится мансардный этаж, то кровлю лучше делать двускатной.

Особенности конструкции

Если рассматривать собственно строение односкатной крыши, то она представляет собой единую плоскость, расположенную под наклоном, который образуется в результате различной высоты опорных стен. Как правило, угол наклона составляет 20-30°, поскольку он позволяет осадкам самопроизвольно стекать с крыши, не повреждая и не перегружая ее.

Существует несколько способов, как построить односкатную крышу на бане:

  • Возведение стен различной высоты. Поскольку крыша будет опираться на две противоположные стены, их выполняют с различной высотой, создавая тем самым угол наклона. Непосредственно на верхнее ребро стен стелют мауэрлат и закрепляют стропила кровли.
  • Установка дополнительных стоек. В данном случае высота самих опорных стен будет одинаковой, а вот для создания наклона крыши на одну из них крепят специальные стойки. Хотя подобный подход будет несколько экономичнее в отношении количества материалов, такая крыша должна быть соответствующим образом утеплена, а все щели загерметизированы, чтобы тепло не уходило из парной на улицу (подробнее: «Как утеплить крышу бани своими руками – выбираем материал и способ утепления»).

Проект двухэтажной бани с односкатной крышей — «Победа»

брус 150х150 мм — 450 000 р.;профбрус 145х140 — 500 000 р.;из сухого бруса — по запросу.свайный — 75 000 р.;сваи ЖБИ — 90 000 р.;ленточный — 140 000 р.металлочерепица — по запросу.Цена стенового комплекта включает:

Наиболее подходящими фундаментами для строительства брусовой бани являются:

— ленточный монолитный; — свайно — винтовой; — на железобетонных сваях.

Наши бригады строителей могут качественно возвести любой из типов фундаментов.

Базовая комплектация включает в себя монтаж кровельной системы и покрытие крыши временной кровлей:

— стропило из обрезной доски 150 х 50 мм с шагом 0,6 м; — монтаж стропил производится на скользящие опоры; — ригель для стопил из обрезной доски 150 х 50 мм; — обрешетка крыши из обрезной доски 150 х 20 мм; — кровельный материал (рубероид).

По желанию клиента мы можем выполнить кровельные работы с использованием металлочерепицы, мягкой битумной кровли или ондулина.

Заключение

Баня с беседкой и барбекю под одной крышей — хорошее современное решение для любой семьи, что любит вылазки за город. Поэтому серьезно отнеситесь к уже имеющимся проектам, чтобы по максимуму использовать возможности вашего участка. И вовсе не обязательно слепо копировать чужой стиль: достаточно лишь заимствовать по крупицам приглянувшиеся идеи и органично вплетать в ваш индивидуальный стиль. Для того, чтобы вам было легче ориентироваться в этом океане вариантов, лучшие из них мы разместили чуть ниже. Изучайте — и выбирайте то, что действительно коррелирует с вашим видением идеальной бани и лучшего отдыха.
