Железная печь для бани

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.


Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Особенности монтажа печи по правилам пожарной безопасности

Чтобы железная печь для бани исправно работала долгие годы, необходимо соблюсти основные правила монтажа:

  1. Отопительное оборудование устанавливают на предварительно подготовленную площадку диаметром 70 см, высотой 18 см. Дополнительно обустраивается 30-сантиметровое фундаментное основание из жаростойких кирпичей. Расстояние от корпуса печи до стены должно составлять 100 см. Стены рекомендуется изолировать теплоотражающей фольгой, чтобы исключить возгорание поверхностей.
  2. Минимальное расстояние от верхней части корпуса устройства до потолочной поверхности составляет 120 см, а от дверки топочного отделения до противоположной стены – 135 см.
  3. Дымоходная труба также изолируется. Для этого предусмотрена установка внутреннего и наружного защитного кожуха с прослойкой из теплоизолирующего материала.
  4. При выведении дымоходной трубы через крышу на стыке с потолочным перекрытием устанавливается защитный короб из оцинкованной стали, заполненный базальтовым утеплителем.
  5. Дверки в топочное отделение должны быть направлены в сторону входной двери, а каменки – к ближнему углу.
  6. Полки в парилке фиксируются вдоль стены, противоположной той, где установлено отопительное оборудование. Лучший вариант – многоярусная конструкция.
  7. Светильники в парной монтируются над входной дверью или по периметру помещения, за исключением стены за печью. Чтобы избежать возможного замыкания, не рекомендуется устанавливать осветительное оборудование на потолке.
  8. Если печь для бани из металла используется в деревянном строении, потребуется облицовка корпуса жаростойким кирпичом. Оптимальная высота конструкции составляет 125 см, а длина – 85 см.
  9. Тестовый запуск оборудования выполняется до начала эксплуатации парной для выявления возможных дефектов конструкции или ошибок в ее монтаже.

Какими бывают современные металлические печи?

Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.

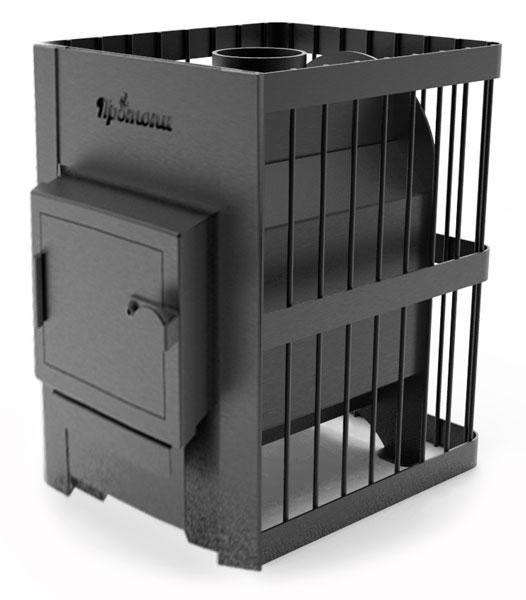

Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.

Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.

Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
Бывает железная печь для бани разной и по виду топлива:

Электрическая

Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.

Газовая

Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.

Дровяная

Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.

Пример установки жаростойкого экрана на печку и ее облицовка мыльным камнем — талькохлоритом

Пристройка в пристройке

Чтобы можно было во время работы нормально жить в домике, печь я решил ставить не в нем, а за стеной – в розарии. В сечении решил сделать ее треугольной.

Вплотную к стене комнаты на грунт залил фундамент необходимой высоты и с размерами под печь (при отливке предусмотрел также нишу для дров, расположенную с лицевой стороны). Не забыта была и теплоизоляция фундамента

Но особенно важно было утеплить будущий кирпичный корпус печи снаружи. По его стенкам-катетам я сделал утеплительные стены толщиной около 200 мм с использованием ги-прока и каменной минваты

Также важно было создать и надежную теплоизоляцию в верхней части печи: там общую толщину слоя минваты сделал свыше 300 мм. Таким образом, в пристройке-розарии появилась отдельная мини-пристройка с размещенной в ней печью

Проем в стене, ведущий внутрь самого дома, вырезал уже после проведения значительной части работ, а для входа в розарий поставил метал-лопластиковую дверь. В итоге вышло, что еще и жилая площадь самого дома увеличилась.

Но это я немного вперед забежал. Расскажу теперь о самом возведении печи. Сначала из кирпича выложил вертикальную шахту (по сути – корпус печи) высотой около 1,6 м. Профиль корпуса был выполнен в виде пря моугол ьного равносторон -него треугольника с основанием (лицевой стенкой) 1,5 м (фото 2 и 3).

Стенки-катеты имеют толщину 65 мм (в толщину кирпича), а лицевая печная стенка -125 мм (в ширину кирпича). Затем в корпусе выполнил проем, в который и установил с небольшими зазорами чугунную печную топку со стеклянной дверцей (размер стекла 30×40 см). Эта печная вставка имеет отверстие под трубу 150 мм, но я сохранил старые дымоходные трубы диаметром 100 мм, использовав в качестве переходника чугунный переход от канализационной системы.

A для обеспечения наилучшего накопления тепла и высокой теплопередачи от топки к кирпичам пространство между ними я заполнил чугунными чушками весом по 20 кг – бывшими грузами-противовесами от старых кульманов, которые современность беспощадно заменила компьютерами.

Между ними оставил каналы для движения горячего воздуха внутри печи (фото 4). Всего мне понадобилось 250 кирпичей и 56 чугунных чушек. Результат усилий превзошел самые оптимистичные ожидания (фото 5). Печь позволяет относительно быстро обогреть помещение, но при этом не пересушивает в нем воздух, как буржуйка. Хорошо протопленная печь создает такой запас тепла, что он удерживается в течение двух дней даже при минусовой температуре за окном.

Вид живого огня создает уют – как будто сидишь у камина. Да и в комнате стало просторнее. Лицевую стену печи украсил керамикой и каменными полками. А стоит приоткрыть дверь в розарий, как оттуда льется аромат роз и лилий.

  • Камин-печь своими руками – фото и схема КАК СЛОЖИТЬ КАМИН-ПЕЧЬ СВОИМИ РУКАМИ В…
  • Мини печь для казана своими руками (+ ФОТО) МИНИ-ПЕЧЬ С ПОДДУВОМ ДЛЯ КАЗАНА НЕДАВНО…
  • Русская печь с лежанкой своими руками (кладка и порядовки ) Песка с тёплой лежанкой своими…
  • Русская печь – реконструкция и кладка новой на основе старой Кладка русской печи для отопления…
  • Помпейская печь своими руками (пошаговое фото) Как построить помпейскую печь и…
  • Уличная печь для готовки своими руками – как мы ее строили Печка на улице для приготовления…
  • Печь для казана своими руками – фото Печка для казана из газового…

    Своими руками › Печи, камины, барбекю › Кирпичная печка своими руками на основе чугунной топки

Правильная температура в парилке

О правилах классических оздоровительных банных процедур можно говорить много, но в данной статье подробно остановимся именно на температуре. Если говорить о наиболее подходящей для здоровья во всех отношениях температуре в парилке, то этот показатель лежит в пределах между 50 °С и 70 °С

. В классической русской бане печи всегда строили из кирпича и были они, как правило, с закрытыми каменками. Такая конструкция была просто не в состоянии нагреть парную выше 60 °С и для того, чтобы хорошенько пропотеть, потребовалось бы сидеть в ней слишком долго, но выход из положения был найден.

На нагретые до красна от прямого пламени камни выливался ковш воды, который мгновенно превращался в легкий горячий мелкодисперсионный пар, наиболее комфортный как для дыхательных путей, так и для кожи. Облако пара поднималось под потолок и человека лежащего на полоке с помощью веников этим паром постепенно обдавали небольшими порциями. При грамотной технике нагнетания пара на различные части тела процесс парения приносит не только незабываемые позитивные ощущения, но и самый сильный оздоровительный эффект.

Проектируя собственную баню важно понимать, что кроме правильной температуры для получения полного спектра положительных воздействий парения на тело, в бане также должна быть определенная влажность. Оптимальный показатель лежит в пределах 60%. Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма

Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма.

Достичь того, чтобы в парилке была одновременно и указанная температура и правильная влажность, можно только при условии, если печь в ней с закрытой каменкой

Очень важно для получения качественного мелкодисперсионного пара, чтобы камни в печи были нагреты не менее чем до 300 °С. А если каменка открытая, то при нагреве в ней камней до такой степени, сама печь будет настолько разогрета, что температура парилки выйдет за пределы 70 °С

Популярные производители

Высоким качеством отличается продукция финских производителей таких, как Helo, Harvia и Kastor. Они расходуют топливо экономно, однако, их цена довольно высока.

Например, Harvia Sound M45 отлично подходит для маленьких бань. Это электропечь, на которой можно установить комфортную температуру.

Размеры каменки при этом большие для габаритов этой модели — помещается до 25 кг камней. Но электросеть обязательно должна иметь три фазы.

NARVI Oy NC 16 больше подходит для помещений средних размеров. Дизайн простой, зато высота ножек регулируется. Это удобно, если пол не идеально ровный. Ручки — деревянные, поэтому обжечься при открывании невозможно. Но крепление дымохода предусмотрено через заднюю панель, что не всегда удобно. Чтобы подсоединить его через верх, понадобится дополнительное оборудование.

Некоторые российские компании также выпускают продукцию отличного качества. Но стоимость отечественных печей ниже.

«Теплодар» производит надёжные печи. Особенности конструкции позволяют минимизировать поломки. Например, нагрузка на дымоход со стороны камней устранена. А ведь именно в этом месте труба подвергается наибольшему давлению. Существует несколько линеек: «Русь», «Сибирь», «Алтай» и «Сахара». В каждой из них предлагаются как недорогие, так и элитные виды.

Печки «Ермак» часто имеют цилиндрическую форму

Большое внимание уделяется дизайну, все модели выглядят привлекательно. Довольно много комбинированных печей, работающих на дровах и газе

Под маркой «Вулкан» производятся недорогие, но качественные печи. Основной упор сделан на функциональности.

«Термофор» предлагает печи «Тунгуска» в различных модификациях. Они изготовлены из жаропрочной стали и имеют двойной кожух. Парилка благодаря этому разогревается быстрее. Стальная конструкция «Витрувия» имеет большой смотровой экран из жаропрочного стекла. Но в дымоходе мало ходов, из-за чего нагрузка на него возрастает.

Установка навесного бака и теплообменника

В отсутствие на даче горячего водоснабжения актуальным становится автономный нагрев воды. В бане котел не нужен, печка вполне может справиться с нуждами моечной и отопления.

О том, какие есть варианты, можно прочитать в статьях: про печи с баком и про печи с теплообменником.

Установить выносной бак, связанный с теплообменником в печи, можно следующим образом:

  1. Выберите место так, чтобы бак висел выше печки. Конкретная высота связана с углом наклона труб.
  2. Не стоит крепить бак непосредственно на стену. Сделайте обрешетку из реек и крепите его на нее.
  3. Помимо верхнего крепления можно снизу прикрутить кронштейны.
  4. У бака три или четыре патрубка. Два из них свяжут его с теплообменником. Еще один нужен для подачи горячей воды в моечную или отопительную систему.
  5. Последний может заменяться отверстием и служит для наполнения бака холодной водой. Если он есть то на нем нужно ставить обратный предохранительный клапан.
  6. С теплообменником бак связывается с помощью стальных гофрированных или медных труб, которые присоединяются с помощью фитингов.
  7. На одной из труб нужно предусмотреть кран для полного слива воды.
  8. Теплообменник размещается внутри или снаружи печи (смотря по конструкции), его штуцеры соединяются фитингами с трубами бака.
  9. Если теплообменник самоварного типа, его надевают на монотрубу дымохода, фиксируют герметиком и хомутами.

Иногда владельцы бань не мудрствуя лукаво делают все попроще и это, как ни странно, тоже работает. Посмотрите, как сделана печь с теплообменником в одной бане:

На заметку! Если не получается провести трубы под нужным углом, можно рассмотреть вариант принудительного давления в системе.
