Защитный экран для банной печи

Керамическая плитка

Пожалуй, это один из универсальных материалов, которые часто используются в любых целях. Свою популярность такая плитка получила благодаря относительной дешевизне и неплохим характеристикам. Единственным ограничением у этого материала является его максимальная температура нагрева. Плитка не имеет никакого замкового соединения или зацепа, которые бы помогали материалу сопротивляться деформации при высокой температуре. Вот почему не рекомендуется использовать ее для печей, что сильно накаляются в ходе эксплуатации. А вот для камина это подходящий вариант.

Куда лучше с этой задачей справляется керамическая клинкерная плитка. Кроме того, она может имитировать любой вид отделки. Существуют изделия с имитацией кирпича, изразца, дерева, гранита или мрамора. К тому же клинкерная плитка износоустойчивее, прочнее и долговечнее. А покрытие может быть матовым или глянцевым.

Если вы хотите иметь оригинальную и недорогую отделку для своего камина или печки, то можете комбинировать вариант с декоративным кирпичом и керамической плиткой. Такое соседство тоже выглядит красиво.

Немаловажный момент: занимаясь отделкой печи плиткой, нужно подобрать качественный клей или состав, который не боится высоких температур. В противном случае, какая бы качественная ни была плитка, она может отвалиться из-за растрескавшегося клеевого состава. Не стоит экономить на этом.

А вот о том, как правильно выполнить облицовку печи кафелем своими руками, вы можете узнать из этого видео. Это поможет справиться с задачей быстро и качественно, сэкономив при этом некоторые средства на найме работников.

Виды кирпичных перегородок

Так или иначе, любой кирпичный тепловой экран выполняет функцию барьера между источником тепла и его окружением. Но назначение защиты несколько вариативно. В зависимости от конкретной задачи, барьеры можно разделить на 3

Иногда разница между категориями размыта. Если тепловой источник сделан кустарным способом, то чаще всего даже рядовая кладка художественно усилит интерьер. Что касается антипожарного экранирования, оно необходимо любой деревянной (или с деревянной облицовкой) бане. Да, согласно стандартам, горючие стены от печи в бане можно защищать и металлическим листом. Но в декоративном плане последнему очень далеко до кирпичного дизайна.

Зачем и когда требуется защитный экран?

Тепло от печи передаётся человеку и окружающим предметам двумя путями:

посредством воздуха; нагреваясь, воздух передаёт сгенерированное тепло;
посредством инфракрасного излучения.

Людям подходит только первый вариант – он безопасен и комфортен. Принимая банные процедуры, можно всегда легко и быстро повысить температуру в парилке. Достаточно увлажнить камни. Но, к сожалению, нам приходится иметь дело и с ИК-излучением. Последнее свойственно всем нагретым предметам.

Температура банной печки достигает 300-400 градусов и выше. При столь высокой температуре металлических стенок формируется мощный поток ИК-излучения, который может привести к ожогам. Проблема особенно актуальна для небольших домашних бань, в которых от негативного потока некуда спрятаться.

Печи среднеценовой категории во многих случаях оснащаются металлической конвекционной защитой. Дорогие модели экранируются керамической или каменной облицовкой, играющей, к тому же, декоративную роль. Но недорогие и «кустарные» модели термоизоляции почти никогда не имеют.

Кирпичная (или, что менее предпочтительно, металлическая) защита требуется в таких случаях:

когда корпус отдельностоящей печи из металла ничем не прикрыт;
если фабричное экранирование сделано некачественно и плохо защищает от термоизлучения;
если генератор тепла оборудован обшивкой, но установлен слишком близко к стене, выполненной из горючих материалов; поскольку чаще всего стены в парилках деревянные, обеспечение защиты необходимо в большинстве случаев.

Ситуации, когда банные печи целиком выполнены из кирпича, редки. Такие конструкции занимают много места, поэтому требуют объёмных помещений. Намного чаще мы имеем дело с малогабаритными парными, для которых справедливы описанные ситуации.

Требования по пожаробезопасности

Печку в бане и сауне необходимо устанавливать в соответствии с существующими правилами пожарной безопасности. Упомянутые требования предусматривают пожароизоляцию печки путём соблюдения минимальных расстояний до стен и других предметов в помещении. Такие требования влияют на проект помещения бани и сауны, вызывая неудобства в его планировке.

Кроме функций термозащиты и пожарной безопасности экран для печи выполняет ещё одну полезную функцию.Он ускоряет процесс нагрева каменки, сокращая время подготовки помещения. необходимое для начала банной процедуры. Так как главным носителем тепла в бане является пар, его, при наличии экрана для печи, можно получить существенно раньше, чем без такового.

Какой кирпич предпочтительней?

Кирпичи бывают разными. Лучше использовать те, которые обладают наиболее подходящими свойствами.

Рекомендуем для возведения защиты использовать полнотелый керамический (красный) кирпич. Для него характерны:

термостойкость;
термоёмкость и отличная теплопередача;
эстетичное исполнение; применяя материалы облицовочных сортов, можно добиться очень привлекательного дизайна.

Пустотелая «керамика» с аналогичной структурой тоже неплохо подходит для заявленных целей. Но её отличает меньший срок эксплуатации, обусловленный реагированием на температурные колебания и меньшей термической аккумуляцией.

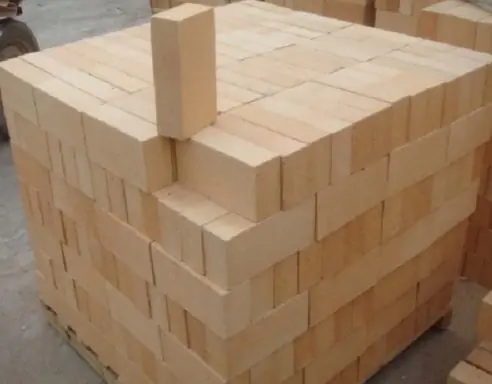

Можно ли класть шамотный кирпич? Да, он тоже послужит неплохой защитой. Но его использование в большинстве случаев нецелесообразно. Высокая стоимость материала и не столь высокая теплоёмкость делают шамот менее предпочтительным вариантом.

Распространенные ошибки

Неправильное экранирование металлических печей

Во время самостоятельного создания и установки конструкции у себя дома начинающие мастера часто допускают ошибки. Среди них наиболее распространенными являются:

отсутствие достаточной дистанции между конструкцией и стенами парной негативно влияет на степень прочности кладки и пожаробезопасность;
отсутствие расстояния между стенками печи и кирпичом, что способствует нарушению воздухообмена, перегреванию защитного экрана и растрескиванию кладки;
плохо замешанный кладочный раствор приводит к крошению кладки, появлению трещин и образованию ненужных зазоров.

Технология создания и установки защитного экрана достаточно проста. По этой причине с ней могут справиться даже новички в строительном деле.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Стена за печкой! Вариант защиты деревянного дома от случайного возгорания

Защиты стен в доме от печи – одна из основных работ, на которую следует обратить внимание при отделке помещения

Поэтому важно ознакомиться с требования строительных нормативов по обеспечению необходимых зазоров от печи в здании и ответственно выполнить их. Стена за печкой (точнее её защита) – это очень важный вопрос пожарной безопасности

Особенно актуален данный вопрос, если дом деревянный. И не зря! Ведь халатное отношение к такому месту как «печка стена», может привести к плачевным последствиям

Стена за печкой (точнее её защита) – это очень важный вопрос пожарной безопасности. Особенно актуален данный вопрос, если дом деревянный. И не зря! Ведь халатное отношение к такому месту как «печка стена», может привести к плачевным последствиям.

Для нейтрализации опасных воздействий от главного обогревателя в здании на близко расположенные от него стены используются различные методики и строительные технологии. Начиная от использования защитных мастик и пропиток, которыми обрабатывается деревянная поверхность, и заканчивая обустройством, так называемых, «огнезащитных щитов».

Второй вариант является более долговечным и более надежным. Он предполагает, что изоляция стен от печи осуществляется путем обустройства огнеупорного щита. Этот вариант рассмотрим подробнее на примере.

Самый простой способ – это монтаж листа металла к стене деревянного дома со стороны печки. Да – просто и быстро. Но интерьеру дома такой подход явно навредит! Декоративная отделка стены за печью в этом случае будет затруднительна. И, к тому же, эффективность подобной конструкции будет не самой высокой.

Есть много вариантов обустройства щита. И вот один из них. Стена возле печки обкладывается негорючей теплоизоляцией, чтобы снизить воздействие горячего воздуха на дерево, а сверху закрывается негорючим листовым материалом, чтобы избежать возгорания поверхности при попадании на неё уголька или искры.

Итак, с материалами разобрались. Далее рассмотрим пример, как изолируется стена возле печки от пагубных воздействий.

Первым делом стена за печкой подготавливается к работе. Удаляем опилки и другой сор, который находится на ней. Это, конечно, не обязательно, но лишним не будет.

Далее в ход идут металлический профиль и саморезы. С их помощью обустраиваем каркас будущего «термощита».

… и зашиваем его листами СМЛ.

Вот так осуществляется изоляция стены от печи путем обустройства «огнеупорного щита». Подобная конструкция отвечает и требованиям пожарной безопасности и пригодна для дальнейшей декоративной отделки. Чаще всего для этого используется керамическая плитка. В итоге стена возле печки будет пожаробезопасной и красивой (после нанесения декоративного покрытия).

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм – не меньше, чем 13 см;
для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм – не меньше, чем 320 мм;
для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 700 мм;
для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 1000 мм.
Пожаробезопасные расстоянния

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича – не меньше, чем 250 мм,
при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича – не меньше, чем 1 м.
при незащищенном потолке и нетеплоизолированном перекрытии – не меньше, чем 1,2 м.

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Виды

Люди, которые установили в бане печное оборудование из металла, должны заранее продумать расположение и материал защитных экранов. Существует несколько видов защиты:

Металлические. Изготавливаются из нержавеющей стали или чугуна. Перегородки из металла отражают тепло в сторону парилки

Листы из стали быстро нагреваются до высоких температур, из-за чего любое неосторожное прикосновение к ним чревато получением ожога. Чтобы сделать защиту безопасной, поверх нее делается каркас шириной 10 см, который заполняется керамзитом, щебнем или битым кирпичом

Расстояние от печи до стены в бане не должно быть менее 12 см. Под слоем металла нужно закрепить лист из базальта, который увеличит пожаробезопасность.
Кирпичные. Еще один материал, который часто используется для изготовления защитных экранов. Для строительства нужно использовать шамотный кирпич
Важно учитывать, что конструкция должна располагаться выше печного оборудования на 20 см. На нижней части кирпичной кладки нужно сделать несколько отверстий, которые будут обеспечивать процесс воздухообмена между экраном, каменкой.
Дерево
Из этого материала часто изготавливаются декоративные ограждения вокруг печи. Их главная задача заключается в том, чтобы защитить посетителей бани от получения ожогов. Изготавливаются деревянные ограждения на расстоянии 50 см от печного оборудования. При этом дерево должно быть обработано огнеустойчивой пропиткой. Если древесина после нескольких растопок почернела, экран нужно отодвинуть подальше от нагревающихся поверхностей.

Помимо изготовления отражающего экрана, можно дополнительно обшить стены, пол, потолок негорючими материалами:

минеритовыми плитами;
асбестовым картоном;
базальтовой ватой.

Чтобы получить надежную защиту от высоких температур, эти материалы можно комбинировать с листами нержавеющей стали.

В строительных магазинах можно найти готовые экраны, изготовленные из оцинковки. Устанавливать такие конструкции нельзя, поскольку оцинкованная сталь при сильном нагревании выделяет вредные вещества.

Напольные экраны можно купить вместе с металлической печью. Они изготавливаются из чугуна, нержавеющей стали. Самодельные напольный экран можно изготовить из тех же материалов или из шамотного кирпича.

Кирпичный экран

Требования к установке

В 1991 году утверждены требования СНиП, определяющие отступы от нагревательных элементов. В них обозначены следующие дистанции:

от поверхности стены до нагревателя должно быть не менее 38 см для защищенных поверхностей и от 50 см – до незащищенных,
до защищенных стен – 38 см,
все противоположные стены – от 1.25 м.

По финским нормативам разрешается защищать стены из древесного материала базальтовым материалом, металлом, оцинкованной гофрой. Экраны должны обеспечивать отсутствие щелевых участков, чтобы исключить контактирование пламени с горючими материалами, и прогрев наружных поверхностей до температурного режима, не превышающего точку плавления или воспламенения.

Особенности установки кирпичного экрана самостоятельно

Такая защита для металлической печки устраивается с соблюдением определенных требований, обеспечивающих эффективность конструкции.

Выбор материала

Для обустройства кладки рекомендуется использовать полнотелый материал, не имеющий пустотных участков. Потребность в кирпиче определяется с учетом размеров печи и дополнительной площади вокруг. Следует также учесть основание под печь, на которое уйдет от одного до двух полноценных рядов кирпича. Если планируется обкладка печи сверху и выведение дымохода, это тоже учитывается в расчетах. И последнее – определитесь с тем, как будете вести кладку – в полкирпича или в четверть. Остается произвести несложные математические вычисления и прибавить резервный запас в пять – десять процентов.

Чтобы кладка получилась качественной, необходимо подобрать правильный раствор. Чаще всего используют готовые кладочные смеси для обустройства печей, которые приобретаются в строительных магазинах. В них предусмотрены все нужные компоненты, позволяющие сохранять целостность кладки при сильном нагревании. Есть второй вариант – раствор на основе глины.

Кладочная смесь для обустройства печей

Кроме этого, потребуются лист жаропрочного и гидроизолирующего материала, который будет уложен под основание. Как правило, в этих целях используется обычный рубероид.

Если вы планируете устроить верхний свод, заготовьте металлические уголки для перемычек, по которым будет вестись кладка.

Подготовка и усиление фундамента

Предварительно готовится основание, которое должно быть достаточно жестким и негорючим. На поверхности бетонной стяжки расстилается рубероид, в один или в два ряда выкладывается основа, которой предоставляется время для полного высыхания.

Если пол деревянный, придется разобрать часть досок, чтобы устроить фундамент. В этом случае вынимается часть грунта, устраивается подушка из песка и щебня, устанавливается опалубка и заливается бетонная стяжка по арматурному каркасу.

Этапы устройства кирпичного экрана

Алгоритм действий следующий:

готовится емкость для воды, в которой будем минут на тридцать замачивать кирпичи;
выполняем разметку, используя прочную нить или леску. По такой линии будем вести кладку;
замешиваем необходимое количество растворной смеси;
укрываем каменку полиэтиленом, чтобы сохранить ее чистоту;
вести ряд начинаем с углового участка, проверяем ровность укладки каждого камня, подравниваем их, удаляем излишки раствора. Необходимо следить за тем, чтобы шовные участки получались одинаковыми – в пределах 7 мм;
второй ряд ведем с той же точки, что и первый, но начинаем его с половинки кирпича;
ведя третий ряд, не забываем оставлять в нем пару отверстий для циркуляции воздуха;
следующие пять рядов выводятся сплошными;
работая возле топочной двери и зольника, необходимо смотреть, чтобы кирпичи в дальнейшем не создавали помех для открытия дверок;
в верхних рядах снова оставляем пару отверстий;
чтоб придать экрану привлекательность, выполняем расшивку.

Как сделать защитный экран для банной печи своими руками?

Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.

Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

Ширину;
Высоту;
Длину.

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

Подготовьте весь необходимый материал и расходники;
Разместите изоляционный материал равномерным слоем на листе металла;
Сверху накладывается второй слой металла;
Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.
