Экран для банной печи

Особенности установки кирпичного экрана самостоятельно

Такая защита для металлической печки устраивается с соблюдением определенных требований, обеспечивающих эффективность конструкции.

Выбор материала

Для обустройства кладки рекомендуется использовать полнотелый материал, не имеющий пустотных участков. Потребность в кирпиче определяется с учетом размеров печи и дополнительной площади вокруг. Следует также учесть основание под печь, на которое уйдет от одного до двух полноценных рядов кирпича. Если планируется обкладка печи сверху и выведение дымохода, это тоже учитывается в расчетах. И последнее – определитесь с тем, как будете вести кладку – в полкирпича или в четверть. Остается произвести несложные математические вычисления и прибавить резервный запас в пять – десять процентов.

Чтобы кладка получилась качественной, необходимо подобрать правильный раствор. Чаще всего используют готовые кладочные смеси для обустройства печей, которые приобретаются в строительных магазинах. В них предусмотрены все нужные компоненты, позволяющие сохранять целостность кладки при сильном нагревании. Есть второй вариант – раствор на основе глины.

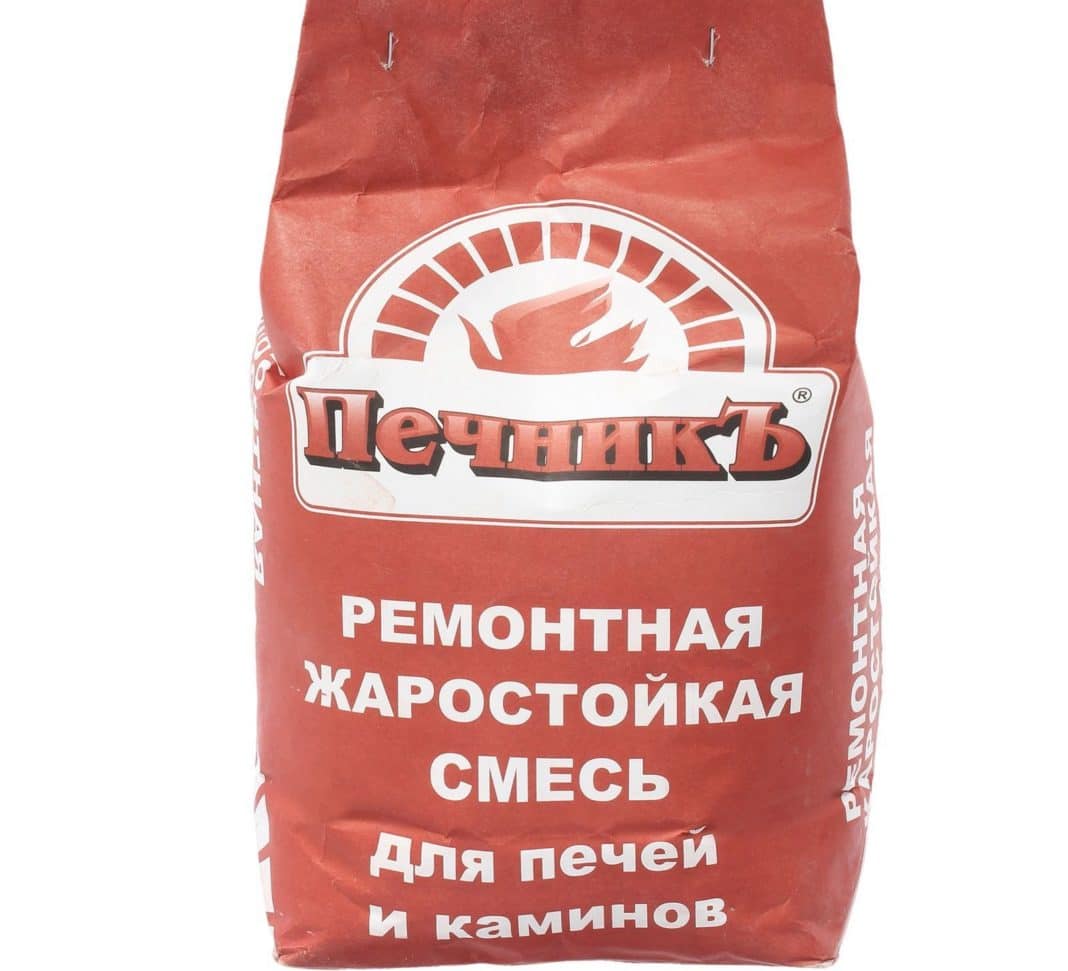

Кладочная смесь для обустройства печей

Кроме этого, потребуются лист жаропрочного и гидроизолирующего материала, который будет уложен под основание. Как правило, в этих целях используется обычный рубероид.

Если вы планируете устроить верхний свод, заготовьте металлические уголки для перемычек, по которым будет вестись кладка.

Подготовка и усиление фундамента

Предварительно готовится основание, которое должно быть достаточно жестким и негорючим. На поверхности бетонной стяжки расстилается рубероид, в один или в два ряда выкладывается основа, которой предоставляется время для полного высыхания.

Если пол деревянный, придется разобрать часть досок, чтобы устроить фундамент. В этом случае вынимается часть грунта, устраивается подушка из песка и щебня, устанавливается опалубка и заливается бетонная стяжка по арматурному каркасу.

Этапы устройства кирпичного экрана

Алгоритм действий следующий:

  1. готовится емкость для воды, в которой будем минут на тридцать замачивать кирпичи;
  2. выполняем разметку, используя прочную нить или леску. По такой линии будем вести кладку;
  3. замешиваем необходимое количество растворной смеси;
  4. укрываем каменку полиэтиленом, чтобы сохранить ее чистоту;
  5. вести ряд начинаем с углового участка, проверяем ровность укладки каждого камня, подравниваем их, удаляем излишки раствора. Необходимо следить за тем, чтобы шовные участки получались одинаковыми – в пределах 7 мм;
  6. второй ряд ведем с той же точки, что и первый, но начинаем его с половинки кирпича;
  7. ведя третий ряд, не забываем оставлять в нем пару отверстий для циркуляции воздуха;
  8. следующие пять рядов выводятся сплошными;
  9. работая возле топочной двери и зольника, необходимо смотреть, чтобы кирпичи в дальнейшем не создавали помех для открытия дверок;
  10. в верхних рядах снова оставляем пару отверстий;
  11. чтоб придать экрану привлекательность, выполняем расшивку.

Как сделать защитный экран для банной печи своими руками

Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.

Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

  1. Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
  2. После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
  3. После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

  1. Подготовьте весь необходимый материал и расходники;
  2. Разместите изоляционный материал равномерным слоем на листе металла;
  3. Сверху накладывается второй слой металла;
  4. Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
  5. Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
  6. Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.

Защитный экран для печи в парной

Защитный экран для печи в парной можно сотворить из более современных материалов, если хочется, чтобы было очень красиво. Сейчас имеется очень много облицовочных материалов на любой кошелек, которые можно использовать для устройства экрана:

  • терракотовая плитка из обожженной глины
  • клинкерная плитка: тоже из глины
  • натуральный камень талькохлорита: особенно привлекателен для парной бани своими целебными свойствами. В продаже квадратная плитка разных размеров (300х300м и менее) толщиной 10мм полированная или шлифованная, прямоугольная кирпичиком толщиной 20мм под рваный камень.

Но, просто так облицовку из данного материала на бревнах не сделать,придется соорудить основание для плитки. То есть, сначала обшить стену с вентзазором в 2-3см огнеупорным листовым материалом (а уже потом по нему класть камень или плитку),таким как:

  • цементно-волокнистая плита Минерит
  • стекло-магниевый лист (СМЛ)
  • огнеупорный гипсокартон (ГКЛО)

Если вы не предъявляете к защитному экрану для печи в парной повышенных эстетических претензий, то, проще всего, обшить стены с вышеуказанным зазором огнеупорным листовым материалом без дальнейшей дорогостоящей облицовки плиткой, таким, как вермикулитовые плиты, которые, впрочем, имеют вполне презентабельный вид и обладают всеми необходимыми качествами:

  • экологичны
  • огнестойки
  • пожаробезопасны
  • легки в монтаже

Также, можно порекомендовать фиброцементную плиту, которая относится к негорючим  материалам, выдерживает 150 градусов, не выделяет вредных веществ, хорошо чистится и моется, не гниет и устойчива к грибкам.

Вывод: если защитный экран для печи в бане делать своими руками, то предпочтение лучше отдать устройству ограждающей стенки из кирпича или обшивке деревянных стен парной вермикулитовыми плитами.

Когда вообще необходима защита

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Защитный экран для печи в парной

Защитный экран для печи в парной можно сотворить из более современных материалов, если хочется, чтобы было очень красиво. Сейчас имеется очень много облицовочных материалов на любой кошелек, которые можно использовать для устройства экрана:

  • терракотовая плитка из обожженной глины
  • клинкерная плитка: тоже из глины
  • натуральный камень талькохлорита: особенно привлекателен для парной бани своими целебными свойствами. В продаже квадратная плитка разных размеров (300х300м и менее) толщиной 10мм полированная или шлифованная, прямоугольная кирпичиком толщиной 20мм под рваный камень.

Но, просто так облицовку из данного материала на бревнах не сделать,придется соорудить основание для плитки. То есть, сначала обшить стену с вентзазором в 2-3см огнеупорным листовым материалом (а уже потом по нему класть камень или плитку),таким как:

  • цементно-волокнистая плита Минерит
  • стекло-магниевый лист (СМЛ)
  • огнеупорный гипсокартон (ГКЛО)

Если вы не предъявляете к защитному экрану для печи в парной повышенных эстетических претензий, то, проще всего, обшить стены с вышеуказанным зазором огнеупорным листовым материалом без дальнейшей дорогостоящей облицовки плиткой, таким, как вермикулитовые плиты, которые, впрочем, имеют вполне презентабельный вид и обладают всеми необходимыми качествами:

  • экологичны
  • огнестойки
  • пожаробезопасны
  • легки в монтаже

Также, можно порекомендовать фиброцементную плиту, которая относится к негорючим  материалам, выдерживает 150 градусов, не выделяет вредных веществ, хорошо чистится и моется, не гниет и устойчива к грибкам.

Вывод: если защитный экран для печи в бане делать своими руками, то предпочтение лучше отдать устройству ограждающей стенки из кирпича или обшивке деревянных стен парной вермикулитовыми плитами.

Виды конструкций

Для начала необходимо сказать о том, что существует два типа подобных конструкций, которые имеют схожее назначение и при этом могут выполнять разные дополнительные функции. Современные защитные экраны для банных печей довольно часто объединяют в себе несколько различных материалов и изготавливаются в соответствии с конструкцией печи.

Учитывая данные особенности мастера, стараются совместить все свойства подобных изделий, чтобы достигнуть максимальных результатов.

Полная обшивка кирпичом позволит реализовать изоляцию по всему периметру устройства

Кирпичные стены и отделка

  • Очень часто создавая печи своими руками, мастера прибегают к созданию экранов из кирпича.
  • Обычно это перегородка, которая отделяет металлическое изделие от стен. Она препятствует распространению инфракрасного излучения на деревянные поверхности и защищает их от высокой температуры, которая может привести к возгоранию.
  • Также инструкция по монтажу советует устанавливать подобные сооружения между банными печками из металла и местом, где будут находиться люди. Так интенсивное излучение будет нагревать перегородку, которая будет играть роль дополнительной каменки. Однако стоит помнить, что при использовании простой стены следует оставлять небольшое воздушное пространство.

Простейшая кирпичная перегородка может стать отличным экраном

  • Некоторые мастера предлагают сразу обрамить всю банную печь стеной из кирпича или камня, чтобы она могла выполнять одновременно обе задачи.  Так конструкция будет защищать стены помещения и не даст интенсивному излучению попадать наружу.
  • Стоит отметить, что экран для печи бань можно не использовать, если конструкция уже имеет собственную обшивку. Это относится и к кирпичным печам, которые фактически сами представляют топку с термозащитой.
  • Для изготовления таких конструкций подходит только красный керамический кирпич или другие материалы с подобными свойствами. Дело в том, что он отлично переносит влагу и может выдерживать большие перепады температур. Некоторые мастера для этого применяют специальные камни, которые имеют низкую теплопроводимость и при этом отлично удерживают тепло.

Некоторые мастера рекомендуют просто зашить всю печь, что придаст ей хороший внешний вид и поможет дополнительно удерживать тепло

Светоотражающие поверхности

  • Довольно часто мастера рекомендуют использовать экран из нержавейки для бани. При этом необходимо отметить, что этот металл должен быть идеально отполированным и отражать инфракрасное излучение.
  • Подобные системы обычно используют на задних стенах возле печей. Они защищают поверхность от интенсивного нагрева и при этом перенаправляют тепло внутрь комнаты. Это позволяет сократить расходы на растопку и поддержание режима.

Экраны из полированной нержавейки

  • Такие жаростойкие экраны для банных печей очень эффективно работают даже с кирпичными печами или при комбинировании с перегородками из камня.
  • Некоторые производители, изготавливая конструкции для нагрева бани, активно используют их, чтобы поднять технические характеристики своей продукции. При этом профессиональные мастера предпочитают дополнительно монтировать экраны для бани из камня или кирпича, чтобы они принимали на себя все излучение, переводя его в обычный нагрев.

Экраны со светоотражающей поверхностью

  • Отдельного внимания заслуживает тот факт, что металл также очень сильно нагревается и при соприкосновении с деревянными поверхностями может привести к пожару. Именно поэтому подобный экран для бани лучше всего с обратной стороны защищать термостойким материалом или делать небольшую воздушную прослойку.
  • Довольно часто в продаже можно увидеть экраны из металла с матовой поверхностью. Их цена может быть в несколько раз меньше, но они менее эффективны, а профессиональные банщики утверждают, что такие экраны вообще бесполезны и только занимают лишнее место.
  • Стоит отметить, что такие конструкции требуют периодического ухода, поскольку со временем на них появляется налет и пятна. Для этого их можно протирать специальным моющим средством или лимонным соком.

Заводское изделие, выполненное в виде ограждения

Как защитить стены деревянной бани

Если ваша баня кирпичная, то риск возникновения пожара, сводится к минимальному и любую печь можно установить впритык к стене. Но многие предпочитают строить деревянные бани: полезнее, комфортнее и экономнее. Но вот печь впритык к стене уже поставить нельзя, так как велика вероятность самовозгорания древесины.

Хорошая защита стен бани от печи – это создание защитного экрана. В отличие от сложных вариантов с заменой части внешней стены или выкладкой печи в середине парной, это проще и удобнее. Рассмотрим жаростойкий экран для банной печи конвекционного типа.

Жаростойкий экран для печи

Собираются металлические экраны для печи из небольших полых внутри элементов, типа коробок. Они обрамлены нержавейкой или листовым металлом, окрашенным термостойкой краской. Получается, что между двумя листами металла имеется воздушная прослойка, которая обеспечивают отличную теплоизоляцию, предохраняя деревянные стены от сильного жара. Температуры, которая устанавливается в таких случаях между экраном и несущей стеной, уже недостаточно для самовозгорания. Внизу экрана имеются отверстия, задача которых создать необходимую циркуляцию воздуха и предотвратить перегрев стальных листов.

Металлические экраны для бани из полированного металла отражают часть тепла обратно в помщение

Создать такие защитные экраны для банных печей своими руками очень просто. Самый легкий вариант – взять лист металла. Лучше, если он будет полированный – блестящие поверхности хорошо отражают тепловые лучи, т.е. получится, что часть теплового излучения будет «развернута» в помещение, а не поглотиться металлом.

Металлические экраны для бани легко сделать своими руками

Крепить металл непосредственно на деревянную стену нельзя: он нагревается сильно, а за счет высокой теплопроводности хорошо передает тепло древесине. Потому берут негорючие планки их материала с низкой теплопроводностью, прибивают/прикручивают их на стену, а к ним уже крепят металл. В результате между экраном и деревянной стеной остается воздушная прослойка. И еще один нюанс: лист располагают так, чтобы от начала металла до пола было несколько сантиметров. Тогда восходящие потоки воздуха будут обдувать экран и уносить с собой большую часть тепла.

Можно поступить по-другому: на стену уложить слой теплоизоляции (минеральную, базальтовую вату, стекловату и т.п.), а на нее крепить металл. Конвекции в этом случае не будет, но стена будет защищена от перегрева. Толщина материала зависит от характеристик выбранного теплоизолятора. Крепят его снова-таки в зависимости от вида. Если это рулонный материал, делают обрешетку,  расстояние между планками которой чуть меньше чем ширина материала. Между планками вставляют утеплитель. Он, в принципе должен хорошо держаться без дополнительного крепежа, но можно дополнительно зафиксировать его при помощи специальных дюбелей с большой шляпкой. Можно под обычный гвоздь подложить кусочек чего-то плотного, но не металлического и не пластикового. Если теплоизолятор  — минеральноватный картон или асбестовый лист, крепить его можно непосредственно к стене, а сверху уже металлический лист.

Защита стен бани от печи может быть даже украшением

Из чего еще можно сделать жаростойкий экран для печи? Хорошо смотрится и легка в уходе керамическая плитка, отлично выглядит искусственный или натуральный камень. Можно вдоль стены из дерева выложить стенку из кирпича. Желательно тогда брать тот же кирпич, что и для экрана (если делали его). Тогда общее оформление будет в одном стиле. Очень красиво выглядит облицовка из плит талькохлорита или любого другого природного камня особенно в сочетании с аналогичной облицовкой печи. Но такие экраны в банях это скорее исключение – очень уж дорог материал, чтобы украшать им баню.

Защитный экран из металла своими руками

Теперь посмотрим, как установить металлический экран для банной печи своими руками. Монтаж такого элемента, как правило, выполняется так, чтобы конструкция напоминала короб. Снаружи располагают нержавеющий металл или стальной лист, покрытый термоустойчивой краской. В результате между стальными листами образуется воздушная подушка, которая и помогает обеспечивать надежную теплоизоляцию. В нижних частях конструкции оставляют небольшие отверстия, способствующие циркуляции воздушных потоков и предотвращающих перегревание железного короба.

Для изготовления защитного экрана для банных печей из металла потребуется сварочный аппарат

Инструменты и материалы

Для работы потребуются листы стали или нержавеющего металла, сварочный аппарат, болгарка с отрезными кругами по металлу, дрель, саморезы, негорючий материал.

Изготовление экрана

Выбираем отполированный металлический лист, отличающийся лучшей теплоотдачей. В большинстве случаев такие экраны устанавливают на задние стены, чтобы предотвратить потери тепла. Не следует укреплять такую защиту сразу на стену – вероятность возгорания возрастает в несколько раз. Чтобы установка была выполнена правильно, необходимо располагать между стеной и защитным элементом прослойку из негорючего материала таким образом, чтобы за листом осталось свободное пространство для воздуха.

Здесь справедливо будет заметить, что экран из нержавеющего материала для печи значительно лучше, чем с матовой поверхностью, которая хуже исполняет свое предназначение.

Установка

Исходя из того, как теплоизоляционный материал вами выбран, обустройство защитных экранных элементов выполняется следующим образом:

  • если используется рулонный материал, облицовку выполняют так, чтобы промежуток между планками получился несколько меньше, чем ширина самого материала. Утеплительный слой закладывают между планками, фиксируют к поверхности стены, крепят металлический экран,
  • когда в качестве теплоизолятора решено использовать минеральный картон либо листовой асбест, его крепят к поверхности стены, потом накрывают листом металла.

Чтобы эффективность защитных экранов была максимальной, рекомендуется выполнить установку напольного элемента, который подкладывается под печку.

Рекомендации

При сборке защитных экранов, могут возникать различные сложности. Чтобы их избежать, нужно учитывать некоторые рекомендации:

  1. Между кирпичной кладкой и нагревающимися стенками печи нужно оставить зазор в 3 см. В противном случае кирпичная кладка быстро растрескается от перегрева, давления расширяющегося металла.
  2. При замешивании раствора нужно выбирать компоненты, устойчивые к сильному нагреванию.
  3. Защита, изготовленная из нержавеющей стали, быстро теряет визуальные свойства, если топить печь очень часто. Чтобы сохранить внешний вид, можно покрыть металлические поверхности специальной краской или регулярно протирать их моющими составами.

Соблюдая эти рекомендации, можно изготовить долговечную, эффективную защиту для стен и пола от жара печи.

Все чаще в современных банях устанавливаются металлические печи. Их стенки во время работы сильно нагреваются, что негативно влияет на близлежащие поверхности помещения. Для защиты деревянных стен от жара, нужно сделать специальный экран. Он может быть изготовлен из металла и кирпича, комбинированных с теплоизоляционными материалами.

Как установить кирпичный экран

  • Тепловой экран для печи не кладется вплотную к корпусу. Рассчитайте место так, чтоб между стенкой теплового агрегата и кирпичной кладкой было расстояние не менее 3-10 см.
  • Внизу обязательно сделайте отверстия. Они служат для более быстрого прогрева парной на начальном этапе. Чтобы иметь возможность регулировать температуру в парной, можно оборудовать эти отверстия печными дверцами. Открыли дверцы – тепло идет в парилку. Закрыли – температура не поднимается. В простейшем случае закрывать/открывать такое отверстие можно кирпичом. Но дверцы, понятно, выглядят привлекательнее.

  • Защитный экран кладется в половину кирпича. Некоторые мастера выполняют кладку кирпича «на ребро», но такой принцип не вполне обоснован: стенка получается тонкой и нагревается быстрее. Хотя, все зависит от того, чего вы хотите добиться. Если вас устраивает достаточно высокая температура – делайте тепловой экран в четверть кирпича или даже с многочисленными окошками. Жар будет несколько мягче, но все-таки будет жарко. Но это – кто чего хочет. Для тех, кому вообще нравятся невысокие температуры, можно посоветовать сделать экран в кирпич толщиной. Греться тогда парилка будет долго, но экран очень долго будет отдавать тепло. И находится рядом в печкой будет намного комфортнее.
  • Для кладки используют смесь глины с песком. Но если нет глины, не страшно: выкладывая жаростойкий экран для печи можно использовать раствор цемент. Во многих банях именно так и сложены экраны и ничего, стоят.
  • Высота стенки из кирпича вокруг печи не может быть ниже, чем верхняя поверхность топки: чем выше экран, тем лучше защита. Некоторые вообще закладывают печи до потолка. Хотя, у такого варианта больше недостатков, чем плюсов – слишком большой расход кирпича, на 100% необходим фундамент, а целесообразность – вообще под вопросом.
