Винтовой фундамент для бани

Почему под печку нужно отдельное основание?

Вне зависимости от того, где расположена печь – в доме или бане, правила пожарной безопасности требуют устройства отдельной силовой конструкции под обогревательной конструкцией.

Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Устройство винтового фундамента

Здесь ничего заумного нет. Во-первых, нужны сами винтовые сваи. Это цельнометаллические трубы с наконечником в виде лопастей. За счёт своей конструкции такая свая легко вкручивается в землю, не разрыхляя при этом грунт. Своеобразная конструкция лопастей обеспечивает хорошую устойчивость в почве и не даёт усадку даже тяжёлому сооружению. В зависимости от грунта одна свая способна выдержать нагрузку до 25 тонн. Бывают они разного диаметра и различной длины. Всё зависит от конкретного случая.

Второе, непосредственно на сваи монтируют обвязку. То есть создают основание периметра самого сооружения. Оно делается строго по горизонту, применяя при этом металлический швеллер или двутавр (возможен деревянный вариант). Вот в принципе и всё устройство винтового фундамента: сваи и обвязка между ними. Ничего сложного. Идём дальше…

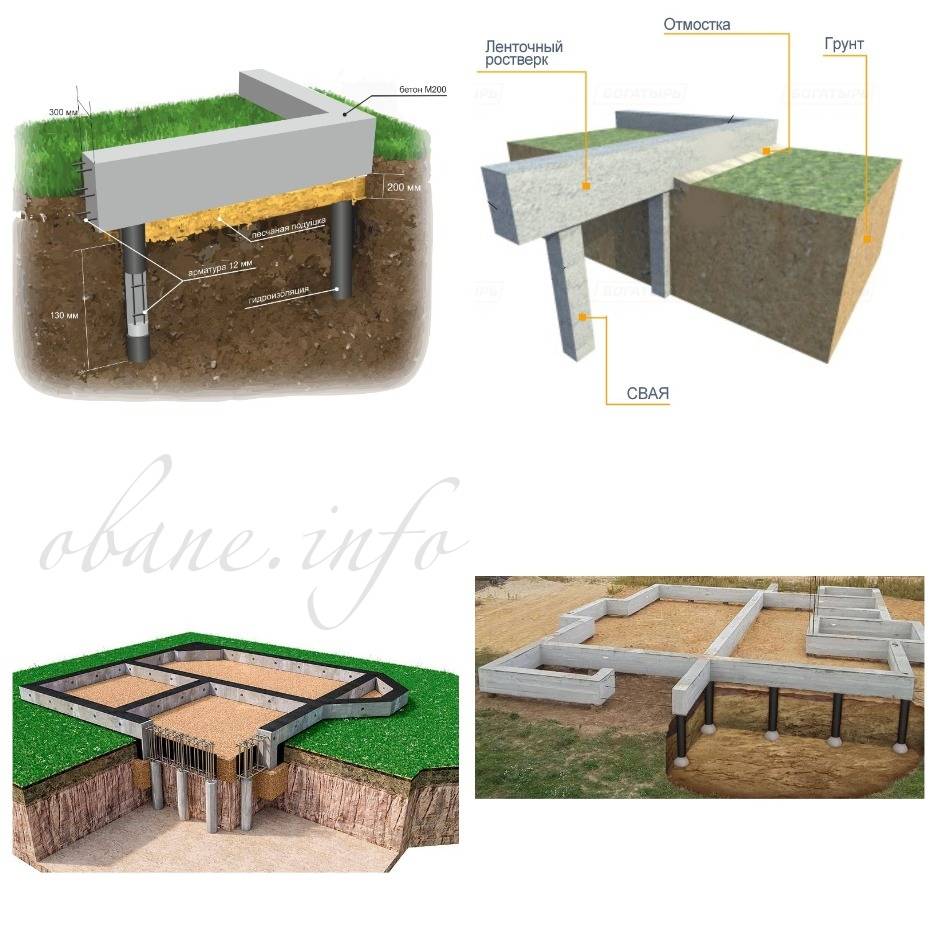

Ростверк – как неотъемлемая часть свайного фундамента

Задача ростверка – связать сваи в единую жесткую конструкцию и равномерно распределить нагрузку по всему периметру сооружения. Особенно актуально это для бани, где некоторые локальные участки могут испытывать повышенное воздействие от печного и котельного оборудования, емкостей с водой и прочего.

Ростверк может быть:

  • Сборным – набираемым в единую конструкцию посредством отдельных типовых элементов;
  • Монолитным – сооружаемым на месте, путем заливки тяжелого бетона в опалубку;
  • Сборно – монолитным – как некий промежуточный тип, применение которого также имеет место в повседневной практике.

По ориентации ростверк бывает высокий и низкий. Низкий — закладывается на некотором углублении от дневной поверхности и снимает часть нагрузки со свай, перераспределяя ее на почву. Высокий – располагается выше уровня земли и передает нагрузку исключительно на сваи.

В практике банного строительства наибольшее распространение получил высокий монолитный ростверк, армированный металлическим прутом.

Подробное описание свайно винтового фундамента

Основу данного вида фундамента составляют винтовые сваи. Винтовая свая –  это металлическая труба с заостренным нижним концом, на котором располагаются лопасти, ввинчивающиеся в грунт. Они обеспечивают возможность заглубления сваи в почву без бурения скважины. Для этого не требуются какие-либо средства строительной техники, а вполне достаточно усилий нескольких человек. Это значительно снижает стоимость винтового фундамента для бани или дома за счет экономии средств на аренду тяжелой строительной техники. В целом его себестоимость может быть на 30-50% ниже, чем фундамента столбчатого, ленточного или массивного типа.

Преимущество фундамента изготовленного из винтовых свай по сравнению с бетонным фундаментом любого типа заключается в малых затратах времени и труда на изготовление свайного фундамента при сравнительно небольшой стоимости и большом сроке эксплуатации.

Фундамент для бани на винтовых сваях не деформируется при сезонных изменениях грунта.

Сейсмическая опасность тоже не помеха для свайно винтового фундамента. Устойчивость постройки при землетрясении будет достаточно высокой.

Кроме того, баня на свайном фундаменте может быть построена на участке, имеющем неровный рельеф, даже на скалистом склоне. Это позволит сделать из обычной бани или любой другой надворной постройки дополнительный элемент ландшафтного дизайна.

Главное, обустраивая винтовой фундамент для бани, тщательно соблюдать все технологии его возведения. Только в этом случае дом или баня на свайном фундаменте будут стоять в течение долгого времени, не создавая лишних проблем своему владельцу.

Как правильно возвести сооружение?

Процесс состоит из следующих этапов:

  • После обустройства основания приступают к возведению бани.:
  • Сначала определяют высоту стен и тип крыши.
  • По углам опоры делают из брусьев, скрепляя их уголками.
  • Затем к ростверку крепят обрезные доски. Между ними монтируют подкосины.
  • Завершает процесс соединение деталей верхней обвязкой.
  • Далее сооружают надежный пол, выполняя сразу его утепление. Чтобы закрепить напольное покрытие, необходимо установить лаги на ростверк, соединяя их с основанием посредством металлических уголков.

После завершения изготовления чернового пола приступают к монтажу стен. Технология здесь несколько различна для бруса и каркасного строения.

Из бруса

Спустя месяц после сооружения основания начинают крепить венец обвязки. Для него применяют прочные бруски. Между ростверком и древесиной укладывают рубероид.

Нижний брусок обрабатывают антисептиком. Для соединения элементов используют гвозди. Когда брусья уложены, делают паузу, чтобы обеспечить усадку каркаса.

Этот процесс длится около полугода. Затем выполняют заделку щелей, используя паклю либо герметик. Конопатят сначала нижний венец, после чего постепенно двигаются вверх.

Строительство каркасного сооружения

Контур в виде каркаса возводят из бруса, обработанного антисептиком. Его сечение подбирают, учитывая используемый утеплитель и несущую способность материала. Для обвязки и угловых стоек нужен более массивный брус.

Начинают монтаж с угла, соединяя брус гвоздями. Перед укладкой застилают ростверк рубероидом. Во всех углах крепят раскосы. Собирать каркас лучше на площадке. Для внешней его обшивки рекомендовано применять вагонную доску, хотя подойдут и иные материалы. Вагонку крепят горизонтально, укладывая под нее гидроизоляцию.

Важный этап сооружения — теплоизоляция конструкции. Утеплителем чаще становится минеральная вата. У нее хороший показатель проницаемости паром, материал не горит, позволяет стенам «дышать». Можно укладывать также минеральное рулонное волокно. Плиты монтируют между стойками.

Между утеплителем и наружной обшивкой крепят гидроизоляцию в виде пленки. Изнутри устраивают алюминиевую фольгу с полиэтиленовым слоем. Стыки проклеивают скотчем, затем выполняют внутреннюю отделку.

Оборудуя полы, учитывают назначение помещения. Там, где будет много воды, устраивают проливное основание. Оно состоит из дощатого настила с зазорами, пропускающими вниз стоки. Такие полы не утепляют.

Между досками делают небольшие зазоры, оставляя щели также по периметру. Если под баней песчаный грунт, поверх него засыпают щебень, оставляя зазор в 10 см до пола. При глинистой почве сооружают поддон, который направляет воду к стоковой емкости.

Помещения для отдыха требуют наличия пола, который не протекает. Сначала делают черновой настил, используя пару слоев досок. На них монтируют сплошное покрытие из сосны, укладывая под него утеплитель.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии  котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента

Необходимо позаботиться об их устранении.

Инструмент

 Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

  • Лопата;
  • Лом;
  • Магнитный уровень длиной 30 см;
  • 15-метровый гидроуровень;
  • Рулетка;
  • Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
  • Молоток;
  • Кувалда;
  • Садовый бур;
  • Болгарка;
  • Удлинитель;
  • Маркер;
  • Рабочие перчатки;
  • Сварочный аппарат;
  • Строительный миксер;
  • Ёмкость для замесов;
  • Тяпка;
  • Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает  последовательность работ, которые пошагово описывает данная инструкция:

  1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

  1. Свая должна углубиться в несущий грунт  на 1/3 метра;
  2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
  3. Таким образом выставляются четыре угловые сваи;
  4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
  5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
  6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
  7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;
  1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
  2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
  3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
  4. Берём пластину  250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
  5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
  6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

  • Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
  • Площадку для строительства очищают от мусора и производят разметку территории.
  • Отмечают точки, где будут монтироваться сваи.
  • На каждом участке проделывают углубление в 30-50 см.
  • В ямку вставляют сваи, в которые продет рычаг для маневрирования.
  • Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
  • Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
  • Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
  • На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

  • С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
  • Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
  • По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
  • В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
  • Из цемента М350 подготавливают раствор.
  • Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
  • Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

Расчёт винтового фундамента

Итак, возникает вопрос, какие выбрать винтовые сваи и сколько их нужно для Вашей бани? Для начала надо определиться с примерным весом будущего сооружения, учесть при этом снеговую нагрузку, массу печи и т. д. Не стоит забывать про климатические условия и про особенности грунта конкретно в Вашей местности.

Как правило, сваи монтируют на расстоянии 1,5-2,5 метра друг от друга. Диаметр их бывает от 57 до 133 мм. Длина тоже разная: от 1,65 до 3,5 метра. Забурить маленькие сваи можно самостоятельно, а вот большие размеры – только с помощью спецтехники. Далее рассматриваем варианты для самостоятельной работы.

Если Вы собираетесь монтировать винтовой фундамент своими руками, всё-таки за расчётом советую обратиться в специализированную кантору. Эти ребята точно скажут Вам: какие приобрести сваи и сколько. Проведут диагностику грунта на Вашем участке, скажут глубину промерзания и т. д. Одним словом расчёт винтового фундамента доверьте профессионалам. Затаривайтесь нужным материалом, в нужном количестве и вперёд…

Пол в бане на винтовых сваях

Методика обустройства черного и чистового пола зависит от способа сборки и материала. Если баня на сваях строится из обычного бруса или бревна, то в помещении оборудуется только черновой пол.

К настилу чистового пола приступают только по завершению усадочных процессов. Если коробка и несущие элементы бани собираются из клееного профилированного материала, то черновой подбив, утепление, гидроизоляцию и чистовой пол можно настилать уже через пару месяцев после завершения строительства.

Уровень набивки лаговых балок чернового пола выбирается ниже плоскости брусовой обвязки винтовых свай. Перепад в высоте можно посчитать, сложив толщину досок подбивки, утеплителя и гидроизоляционной мембраны. После укладки сэндвича на пол плоскость плит вспененного утеплителя должна совпадать с линией обвязки винтовых свай, как на видео

Баня на винтовых сваях: утепление пола

Для сборки чернового пола бани используется несортовая доска, можно даже брать швелевку или необрезные пиломатериалы. На состояние винтовых опор черный пол не влияет, главное, чтобы материал был одной толщины.

Доски набивают на лаговые балки обычными гвоздями, никаких саморезов, крепеж бьют по концам дюймовки, отступив от края на 10-15 см.

В качестве утепления пола бани на винтовых опорах лучше всего подходит листовой пенополистирол, можно взять пеноплекс или техноплекс. Для средних широт утеплить черновой пол бани можно листами в 50 мм толщиной, если морозы зимой более 40оС, то лучше всего уложить два слоя вспененного утеплителя.

Совет! Мастера советуют перед укладкой утеплителя уложить по периметру чернового пола деревянную  рейку сечением 20х30 мм. Благодаря ей поверхность плит образует сливной уклон в сторону отверстия, вода не будет застаиваться и стекать значительно быстрее.

Гидроизоляция пола в бане на сваях

Прежде чем уложить гидроизоляцию на черновой пол в плитном утеплителе, необходимо вырезать отверстие под вывод сильфонного стакана системы слива воды. Диаметр отверстия в пенополистироле должен быть равным или больше на 1.5-2 мм сечения гофрированной или пластиковой трубы.

После установки гофры можно укладывать пленочную изоляцию. Лучшим вариантом для пола бани на винтовых сваях считается каучуковая мембрана ЕПДМ. Материал единым полотном раскатывают по поверхности утеплителя, напускают на стены по 25-30 мм на сторону.

Для удержания гидроизоляционного полотна по периметру помещения моечного или парного отделения бани набивают алюминиевый порожек, прижимающий материал к утеплителю.

В точке слива вырезают отверстие диаметром меньше, чем внутренний диаметр слива, после чего устанавливают верхний фланец сливного устройства и затягивают конструкцию монтажным винтом.

Проливные полы в бане на сваях

Следующим этапом постройки бани монтируется чистовой пол. Предварительно на стены крепят металлические монтажные «мотыльки», на которые укладывают лаги чистового пола. Расстояние между балками зависит от размеров парилки бани, винтовой фундамент обеспечивает высокую жесткость основы, но специалисты рекомендуют ставить пол в бане на сваях с шагом 50 см между балками.

На лаги укладываются доски проливного пола, обычно половицы толщиной 25-35 мм делают съемными на деревянных штифтах. Сами доски шлифуют и фаскуют, чтобы избежать появления заноз и сколов.

Между половицами остаются щели в 1,5-2 мм, такая схема обеспечивает надежный слив воды даже при большом количестве моющихся, а съемный пол бани на свайно-винтовом фундаменте позволяет периодически снимать доски и чистить нижний уровень.

Как сделать соединение составных частей

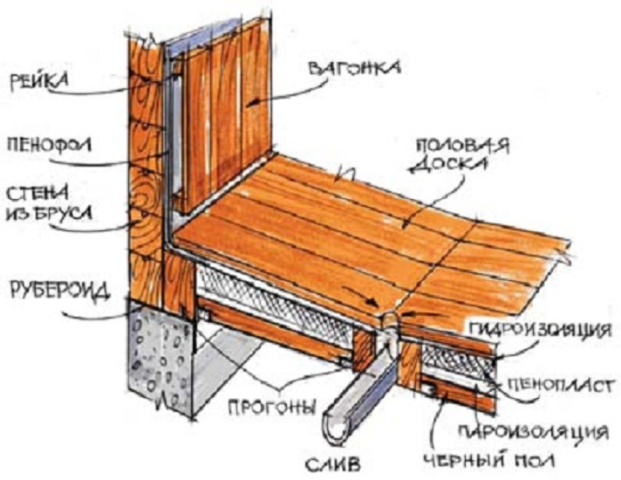

Баня на винтовых сваях: основание в разрезе.

Смонтированные опоры нужно соединить металлическими компонентами, на которые затем будет ложиться брус и угловой сруб. Для этого используется ростверк, сделанный из бетона или натурального дерева. Также рекомендуется дополнительно проармировать углы фундамента.

В некоторых случаях бетонный ростверк не делается. Для удешевления конструкции здания можно прямо на металлические опоры устанавливать деревянные брусья, а сам сруб надежно проармировать гвоздями или проволокой.

Устройство такого основания практически не отличается от классического бетонного, разница лишь в глубине залегания. Напомним общий порядок выполнения фундамента из бетона для бани:

  • Снимается верхний слой почвы строго под толщину будущего фундамента. В полученную траншею засыпается песок и щебень (амортизационная подушка).
  • Опалубка. Делается из бруса или досок методом сколачивания отдельных щитов. Конструкция делается максимально прочной, чтобы выдержать массу бетона.
  • Армирование внутренней части фундамента. Выполняется армирование из металлических прутьев или проволоки.
  • Заливка траншеи бетоном. Заливка делается за раз, дабы бетон вышел однородным.
