Вентиляция в русской бане

Вытяжка для бани: в каком отделении?

Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.

Вытяжка в парилке

Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.

ВАЖНО! Нельзя оставлять парилку вообще без вентиляционных отверстий, это большой риск угореть или потерять сознание и задохнуться углекислым газом. Нельзя делать только одно отверстие — так вентиляция не работает.. Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов)

Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна

Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.

Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.

Полезное видео

Посмотрите, как умельцы сделали короб для вытяжки вентиляции из досок:

В моечной

Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:

• что размеры вытяжного отверстия будут больше приточного;
• либо вытяжных будет два на одно приточное;
• либо на вытяжку поставлен вентилятор.

В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.

Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.

Составные части вытяжки в моечной бани не отличаются от использованных в парилке.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

принцип размещения окон воздуховодов;
размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными

При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.. Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива

Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Особенности обустройства

Прежде чем начинать сборку вентиляции в бане нужно изучить особенности ее обустройства. Для этого необходимо рассмотреть отдельные моменты монтажа разных элементов конструкции для вентилирования помещений.

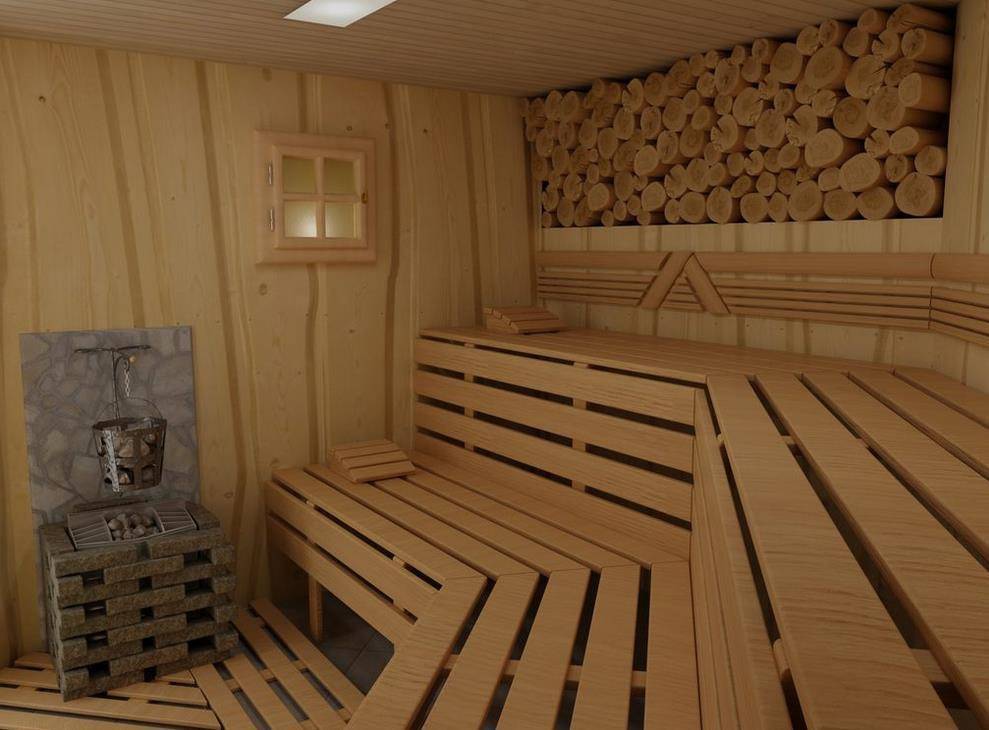

Расположение, размер и количество окон

Некоторые банщики думают, что при наличии окна в помещении плохо сохраняется тепло, но это ошибочное мнение. Окно будет не только источником естественного света, но и поможет в вентиляции бани.

Опытные банщики рекомендуют устанавливать в парилке два окна:

1. На уровне полок. Если посетителям парилки станет плохо, можно приоткрыть окно, чтобы состояние нормализовалось.
2. Под полками. Оно нужно, чтобы после банных процедур быстро высушить лежаки от влаги.

Дополнительно нужно поставить окно внутри моечной. Оно поможет ускорить естественную вентиляцию после проведения водных процедур.

Вентклапаны

Вентиляционные клапаны — элементы систем подачи, отвода воздуха, которые монтируются на приточных, вытяжных каналах. Существует два вида вентклапанов:

• КПВ — устанавливается на принудительных магистралях подачи воздуха;
• КИВ — осуществляет инфильтрацию воздушного потока.

По внешнему виду, принципу работы они практически не отличаются. Устанавливать вентклапаны нужно на несущей стене. Изготавливаться эти детали должны из жаропрочных материалов.

Создание отдушин

Второе название отдушин — продухи. Их делают в крыше постройки, нижней части стен, у пола. Располагать их нужно на расстоянии 2 метра друг от друга. Если в постройке есть цокольный этаж, отдушины должны быть в его стенках, которые выходят на улицу. На любой продух необходимо закреплять решетки, чтобы через них в дом не могли попадать грызуны.

Монтаж вытяжки

Установить вытяжку в бане просто. Чтобы не допустить ошибок, нужно учитывать некоторые нюансы:

1. Объем поступающего воздуха в помещения не должен быть меньше выводимого за 1 единицу времени.
2. Скорость воздуха на прямых отрезках магистрали не должна превышать 5 метров в секунду.
3. Чтобы рассчитать оптимальный диаметр трубок вентиляции, рекомендуется использовать специальную таблицу. Найти ее можно в интернете.

Сама по себе вытяжка изготавливается из гофры, один конец которой заводится внутрь помещения, второй — наружу. С двух торцов на нее одеваются решетки.

Применение вентиляторов

Чтобы сделать рабочую систему принудительного вентилирования воздуха, нужно подготовить элементы для сборки:

• сетчатую мембрану;
• заслонки;
• термометр, гигрометр;
• корпус для воздуховода;
• вентилятор.

Решетка нужна, чтобы внутрь вентилятора не попадали различные насекомые, грязь.

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

Вариант вентиляционного отверстия в русской парной

Вентиляционное отверстие в бане

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

Вентиляция в бане и ее эффективность

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Схема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Как сделать вытяжку в бане

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

1. Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
2. Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
3. Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.

Может еще понадобиться из раздела вентиляции для бань:

• как сделать своими руками;
• вентиляция бань по их видам;
• вентиляция в парилке.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

• Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
• Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

• дрель;
• набор сверл для дрели;
• коронки по дереву;
• долото;
• стамеска;
• защитные клапаны и решетки;
• герметик;
• металлическая труба с сечением по размеру продуха;
• решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения.
Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки.
В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки.
Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости.
Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод.

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

• обернуть трубу минватой;
• вставить элемент в продух;
• зафиксировать положение монтажной пеной;
• запенить гидроизоляцию между стеной и обшивкой;
• закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.
