Баня каркасная 3х6 своими руками пошаговая инструкция

Пароизоляция, гидроизоляция стен и потолка

Пароизоляцию делаем по внутренним стенам и по потолку фольгированными материалами. Можно применить тот же Пенотерм, Изоспан FB или их аналог. Пристреливаем фольгу к каркасу мебельным степлером, а стыки проклеиваем фольгированным скотчем. Надо добиться наименьших потерь пара и тепла. Цель пароизоляции — не допустить утечек пара в потолок и стены. Иначе никакое утепление стен и потолков не спасёт.

Гидроизоляцию стен делаем снаружи, то есть закрываем минеральный утеплитель со стороны улицы. Цель такая: выпустить наружу случайно появившуюся в стене влагу и не запустить обратно атмосферную. Здесь можно применить защитные мембраны или плёнки от Изоспана. Результат будет хороший. На этом всё, давайте строить дальше.

2 Столбчатый фундамент – строим основу

Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.

Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.

Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:

  • песок;
  • щебень;
  • цементный раствор;
  • бетонные фундаментные блоки (можно заменить кирпичом);
  • битумная мастика;
  • рубероид;
  • брус 150х150 мм.

После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.

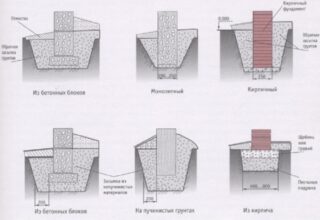

Столбчатый фундамент бани

В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.

После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.

Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.

Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.

На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.

Преимущества и недостатки каркасных бань

Каркасные строения относятся к наиболее бюджетному варианту построек. Благодаря этому технология обрела быструю популярность и не теряет своей актуальности уже несколько десятилетий. Кроме экономии финансов, возведение каркасной бани имеет еще один существенный плюс – быстрые сроки осуществления задуманного. Технология строительства каркасной бани не предусматривает выполнения трудоемких мокрых процессов, которые требуют время на высыхание. Поэтому сооружение можно закончить всего за несколько недель.

Неоспоримые преимущества

  • легкая конструкция не требует обустройства сложного фундамента;
  • практически не наблюдается усадка здания, что позволяет начать эксплуатацию практически сразу после окончания отделочных работ;
  • возведение можно осуществлять без найма специальной строительной техники;
  • каркасные здания обладают низким уровнем теплопроводности, поэтому помещение будет быстро нагреваться;
  • стены обладают небольшой толщиной, что способствует визуальному расширению пространства. Построенная простая каркасная баня своими руками будет выглядеть довольно просторной внутри;
  • при необходимости баню можно перенести на другое место без особых проблем, она разбирается на составные части и быстро монтируется;
  • коммуникации прокладываются внутри стен или под полом, не занимая место в комнатах;
  • применяемые материалы являются экологически безопасными;
  • возможны множество вариантов внутренней и внешней отделки;
  • работы могут проводиться в любое время года и при разных температурных показателях.

Недостатки

Недостатков у технологии не так много, но на них следует обратить внимание перед тем, как построить каркасную баню своими руками:

  • если вы проживаете в районах с сильными ветрами или высокими снежными заносами, то необходимо на этапе проектирования предусмотреть дополнительную защиту и усиление конструкции;
  • обязательно выполните качественную тепло- и пароизоляцию для полноценного функционирования постройки в любое время года;
  • стены быстро прогреваются, но также и остывают, поэтому рекомендуем утеплить стены и потолок.

Достоинства технологии значительно превышают количество недостатков. А возможность сэкономить на самостоятельном проведении работ без мощной строительной техники является существенным аргументом в пользу выбора данного метода.

Технология строительства

Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.

Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.

Алгоритм постройки бани

Лучше всего для каркасной бани подходит основание столбчатого типа. Соорудить его можно с использованием асбестоцементных труб. Понадобятся элементы диаметром 20 см и длиной 2 м. Их следует заглубить в скважины на 1,5 м и залить бетонно-щебеночным раствором. Число столбов варьируется в зависимости от габаритов сооружения. Для каркасной бани 3х4 м потребуется 12 штук. При возведении бани 5х5 м нужно подготовить 18 столбов.


После монтажа опор бани на них крепят обвязку из бруса. Элементы скрепляют гвоздями. Под обвязочные брусья обязательно укладывают рубероид – для обеспечения гидроизоляции.

Важно! Для наиболее плотного прилегания обвязки к фундаменту бани ее крепят к опорам на металлические уголки.

На обвязку укладывают лаги из досок – они будут основой пола бани. Каркас обрабатывают антисептиком и огнеупорным средством. Установку стен бани проводят в следующем порядке:

  • По углам устанавливают опоры, между которыми размещают промежуточные стойки.
  • К стойкам на саморезы фиксируют листы обшивки стен бани.
  • После окончания зашивания стен формируют проемы дверей и окон.

Важно! Во время обшивания стен бани листам ОСБ следует проверять правильность их расположения. Для этого используют уровень.. Систему стропил для каркасной бани собирают на земле, а затем поднимают на крышу

Только потом крепят обрешетку и укладывают кровельное покрытие. После установки основного каркаса монтируют двери и окна. Для самостоятельного возведения каркасной бани понадобится:

Систему стропил для каркасной бани собирают на земле, а затем поднимают на крышу. Только потом крепят обрешетку и укладывают кровельное покрытие. После установки основного каркаса монтируют двери и окна. Для самостоятельного возведения каркасной бани понадобится:

  • трое суток на устройство фундамента;
  • три дня на монтаж обвязки со стенами;
  • два дня на систему стропил;
  • двое суток на укладку кровли, установку окон и дверей, а также финишную отделку.

Знание этих особенностей помогает спроектировать и построить долговечную и практичную баню для всей семьи.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

4

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Фундамент для каркасной бани

Так как будущая каркасная баня будет иметь не значительный вес, то фундамент для неё можно применить столбчатый. Альтернатива ему – винтовой. Время на его изготовление уйдёт мало, но будет сделан самый важный и дорогостоящий цикл в строительстве. Если на участке своеобразный грунт или Вы сторонник классики, то можно залить ленточный фундамент. Они оба прекрасно подходят для каркасного проекта.

Учтите то, что ростверк у винтового фундамента (что это такое, я описывал здесь) и ширина ленточного должны быть шире стены сантиметров на 10. Это делается для того, чтобы на него с внутренней стороны уложить балки для пола. Этим Вы избавите себя от вопроса, как сделать полы в каркасной бане, хотя в других видах бань принцип тот же самый.

Не забудьте сделать хорошую гидроизоляцию фундамента. Для этих целей можно применить простой рубероид, уложенный в 2-3 слоя. А можно воспользоваться битумными мастиками. Подготовьте сразу сливную яму, всю систему канализации и водопровода. С фундаментом определились, давайте пойдём дальше.

Кровля

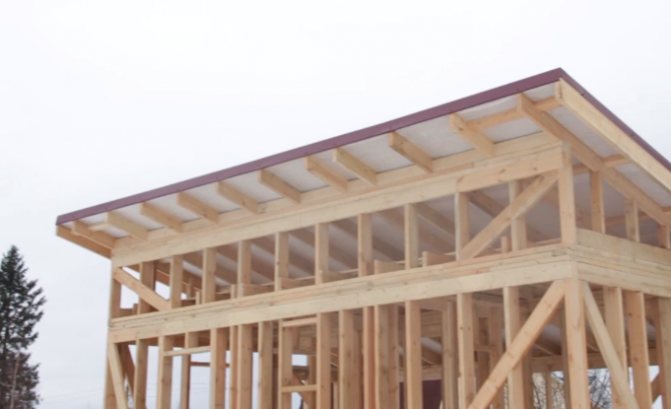

Отличным решением для бани будет устройство односкатной крыши. Ее оборудование обходится несколько дешевле, а также проще, чем двухскатной. На фото ниже можно видеть, что стропильная система имеет три точки опоры.

Стропильные ноги располагаются с шагом в 60 см друг от друга и фиксируются к верхним элементам стены. Чтобы добиться требуемого уклона кровли, необходимо заранее рассчитать высоту всех стен, чтобы между ними был образован угол. Угол ската кровли для бани определяется индивидуально для каждого проекта. Многое зависит от метеорологических условий в конкретной местности, а также от типа выбранного настила. Если это будет металлочерепица, тогда минимальный уклон должен составлять 16 градусов.

На фото выше видно, что переднюю стенку пришлось немного приподнять. Чтобы увеличить ее прочность по бокам были установлены укосины. Спереди и сзади делаются свесы кровли, чтобы вода беспрепятственно стекала вниз. На стропильные ноги закрепляется гидроизоляция, контрольная обрешетка и обрешетка под кровельный настил и сам кровельный настил. Видео о сооружении такой бани можно посмотреть ниже.

Как построить каркасную баню

Завозят материалы по расчетам проекта, изучают схему сборки. Готовят площадку и строят фундамент.

Пошаговая инструкция строительства каркасной бани 3х4 своими руками:

  • строят нижний пояс;
  • ставят лаги для обустройства пола, черновой настил;
  • делают гидроизоляцию, пароизоляцию, кладут утеплитель;
  • монтируют стойки, диагональные раскосы;
  • выполняют ригельное перекрытие под чердаком;
  • ставят кровельные элементы (балки, фермы, стропила).

Прокладывают изоляцию, ставят обрешетку, монтируют покрытие, затем прокладывают коммуникации, делают внутреннюю и наружную отделку.

Устройство фундамента для каркасной бани

Варианты фундамента под каркасную баню

Траншею шириной 40 см копают на 0,7 м в глубину. На дне прокладывают геотекстиль, чтобы края затем закрыть сверху щебеночной подсыпки. На дне насыпают песок и щебень (5 и 10 см, соответственно), трамбуют. В углах предусматривают дренажные отверстия.

Опалубку делают из щитов, досок, ставят подпорки из реек. Кладут рубероид, его края заводят вертикально на стены. Прокладывают армирование стержнями диаметром 10 – 12 мм. Бетон заливают в опалубку, загоняя смесь кельмой в промежутки между арматурой. Регулярно применяют электровибратор для избавления от воздушных пузырей.

Сборка стен

Готовят по размеру однотипные стойки и прогоны. Нижний пояс устраивают по слою гидроизоляции на поверхности фундамента. Для этого кладут три слоя рубероида, клеят на смоле или готовой мастике. Опоры монтируют отдельно каждую или стыкуют укрупненные узлы внизу, затем поднимают в монтажное положение.

Строительство крыши

Правила монтажа двускатной кровли

Возводят двускатную или односкатную кровлю. Во втором варианте с одной стороны монтируют более высокие опоры, на которые крепят наклонные балки. Для двух скатов изготавливают фермы, а стойки делают одинаковой высоты. Вариант плоской крыши также делают с малым наклоном (10 – 15°).

Конструктивные элементы пропитывают антисептиком перед установкой. Стыкуют кровельные детали болтовым соединением, используют скобы, стальные и деревянные шпильки

Шаг стропильных ног выбирают в соответствии с проектом, принимают во внимание вес покрытия, величину ветровой и снеговой нагрузки

Устройство и отделка пола

Если пол будет деревянный, на этапе устройства нижней обвязки ставят лаги для фиксации досок. Лаги дают дополнительную жесткость и прочность нижней части остова.

Пол в бане делают четырех видов:

  • деревянный протекающего типа;
  • сплошной из досок;
  • бетонный;
  • бетонный с подогревом.

В первом случае вода стекает в грунт под полом или в дренажную подушку. В остальных вариантах делают небольшой уклон, а внизу монтируют воронку для приема воды. Обязательна тщательная гидроизоляция покрытия и утепление.

Плюсы и минусы бани на каркасной основе

Для каркасной постройки не нужен мощный фундамент

Конструкция состоит из вертикальных опор, промежуточных прогонов, соединительных подкосов и нагелей. После окончания сборки элементы каркаса работают на сжатие, не получают изгибающей нагрузки, поэтому время эксплуатации продлевается.

Положительные моменты постройки:

  • небольшой вес не потребует устройства заглубленного фундамента;
  • для отделки есть большой выбор материалов;
  • можно строить круглый год;
  • экологическая чистота деревянной постройки.

К минусам относят зависимость от влаги, возгорания. Перед началом монтажа пиломатериалы обрабатывают предохранительными препаратами.

Сооружение потолка и крыши для каркасно-щитовой бани

Проход дымохода через потолок можно выполнить таким образом. В жаропрочной панели или металлическом листе вырезается квадратное отверстие, в котором закрепляется металлическая коробка для печной трубы. Высота коробки должна быть больше, чем высота перекрытия. При монтаже трубы пространство прохода заполняется базальтовым волокном. Устроенный таким образом проход печной трубы является безопасным в пожарном отношении, так как в нем отсутствует соприкосновение дымохода с деревянной конструкцией кровли. По остальной поверхности потолка на балках перекрытия закрепляется фольгированная изоляция, поверх которой устанавливается деревянная обшивка из вагонки. Верхнее пространство между балками потолка заполняется утеплителем, накрывается гидроизоляционной мембраной и застилается досками т. 20 мм с креплением на гвоздях к лагам потолка.

Устройство крыши каркасно-щитовой бани практически ничем не отличается от монтажа аналогичной конструкции жилого дома. Оно включает в себя: сборку мауэрлата и стропильной системы, установку обрешетки и укладку кровельного материала. Учитывая то, что наш фундамент не отличается массивностью, крыша бани не должна быть тяжелой. Поэтому вместо черепицы для покрытия можно выбрать кровельное железо или рулонные материалы.

Внутренняя и внешняя обшивка каркасной бани

Каркасные стены снаружи лучше всего обшить плитами ОСП (поверх гидроизоляции), а внутри — влагостойкой фанерой. Они просто прикручиваются на каркас саморезами. Потом ОСП можно будет покрасить или обработать лаком (снаружи). Кстати, ОСП панелями можно обшить потолок и также утеплить его минераловатными плитами Роквул. Ещё такой вариант: берёте обрезную доску и зашиваете стены снаружи обыкновенной доской. Затем облагораживаете виниловым сайдингом или любыми декоративными панелями.

Изнутри стены можно обшить так: берёте сухие деревянные бруски 20 на 30 мм

и осторожно, не повредив пароизоляцию, прикручиваете горизонтально на стены. Расстояние между ними примерно 50-60 см

Можно сразу прокинуть провода, поместив их в гофрированную трубу. Но для этого надо уже знать точную схему электропроводки. Затем аккуратно монтируете вагонку и не греете голову: куда и как спрятать провод.

На этом буду заканчивать. Тему крыши, пола, окон и дверей я не затронул. Здесь всё обычно. Как построить каркасную баню, теперь Вы примерно представляете. Хотя сам по себе знаю, что когда начинаешь стройку, сразу возникает миллион вопросов, которые надо решать самостоятельно.

Анекдот в тему: Муж: Я завтра с ребятами хочу на рыбалку сходить, а потом к Петьке в баню, пивка попьём, расслабимся. Но ты не волнуйся, будут одни пацаны, никаких баб. Ну так чё, я пойду?Жена: Конечно иди, никто тебя за рога не держит.

Надеюсь информация была немного полезной. Если да, то порекомендуйте её друзьям. Если не хотите пропустить выход новых статей — подписывайтесь на новости блога. Удачной и быстрой Вам стройки! Пока!

Цитата мудрости: Тот, кто хочет добиться успеха, должен уметь терпеть поражения.

Утепление

Утепление каркасной бани тоже очень ответственный момент. И об этом более подробно. Во-первых, какой применить утеплитель? Моё мнение – экструдированный пенополистирол (пеноплекс-стена). Объясню, почему: удобный монтаж, отличные тепло и звукоизоляционные качества, экологичны, устойчивы к деформациям и наверно самое главное в данном случае – они влагостойкие.

Какую бы пароизоляцию Вы не сделали, утечки пара и влаги всё равно не избежать. Здесь же можно упомянуть и зимний конденсат, от которого тоже никуда не денешься.  Представьте, если стены Вы утеплили минеральной ватой, но плохо сделали пароизоляцию. Со временем в ней появится влага, значит, она потеряет все свои свойства утеплителя. Стены станут открытыми для мороза. Я думаю это не очень приятный расклад.

Поэтому, чтобы такого не было, применяйте плиты пеноплекса или пенополистирола. Изготавливаются эти утеплители стандартных размеров: 600мм. ширина и 1200 мм. длина. Исходя из этих данных, Вам уже ясно, почему я говорил о шаге стоек при изготовлении каркаса.

Просто вставляете пеноплекс в каркас стены и пропениваете его по всему периметру с обеих сторон монтажной пеной. Ничего плохого не подумайте о минеральных мягких утеплителях. В данном случае они также являются прекрасными теплоизоляторами. Главное — сделать хорошую пароизоляцию.

Для лучшего эффекта термоса можно применить тонкие плиты пеноплекса в 30-40 мм., но смонтировать их в два слоя, оставляя между ними воздушный зазор. Весь периметр утеплителя также необходимо задуть монтажной пеной. Какие минусы в данном утеплителе? Здесь стены будут не паропроницаемы. Что не совсем хорошо сказывается на состоянии древесины и общем климате в парной. Баня из бруса или бревна в этом случае гораздо лучше…

Сделав хорошую пароизоляцию, можно с успехом применить для утепления стен и потолков минеральные теплоизоляционные плиты. Материал специально разработан именно для бань и саун. Он выпускается в виде плит, очень удобен в монтаже и практичен в эксплуатации. На нём уже есть фольгированный паровой барьер.

Название такому утеплителю — Rockwool Сауна Баттс, но существуют альтернативы и ему. Только не забудьте такой момент: шаг перемычек в каркасе будет короче на 200 мм., так как размер минплиты меньше пеноплекса именно на этот размер.

Возможен ещё один интересный вариант утепления: применить эковату. Но это уже более сложный процесс и описывать его в этой статье не буду. Кто всё-таки не знает, что такое эковата и как её применяют, могут почитать здесь. На этом Ваша каркасная баня утеплена. Будем заниматься следующей стадией.
