Установка чугунной печи в бане

Технические характеристики

Прежде чем разбираться с техническими характеристиками оборудования нужно рассмотреть особенности этого металла:

  1. Чугун, использующийся для изготовления печного оборудования, имеет высокий показатель термоустойчивости. Его поверхность не разрушается при резком охлаждении (например, при попадании воды).
  2. Материал передает тепло лучше, чем кирпич или другие виды металла. Банные помещения быстро нагреваются при малом расходе топлива.
  3. Детали из чугуна должны быть литыми, поскольку он очень хрупкий. Сварные соединения быстро теряют прочность при сильном нагревании. Поэтому отдельные детали скрепляются по системе шип-паз или с помощью болтов.

Рассматривая технические характеристики, нужно обратить внимание на несколько показателей:

  1. Мощность — выбирается зависимо от размеров парилки. Для правильного расчета мощности, можно использовать специальную формулу — площадь парилки умножить на 1,5. Получившийся результат считается оптимальным показателем мощности.
  2. Тепловая емкость. Оптимальный диапазон — от 15 до 35 Квт. Лучше выбирать модели с показателем теплоемкости 20 Квт. Они расходуют малое количество топлива, долго сохраняют тепло.
  3. При выборе материала лучше отдавать предпочтение серому чугуну.

На технические характеристики печного оборудования влияют дополнительные функции:

  • система сжигания вторичных газов;
  • механизм выдвижения зольного ящика;
  • вертикальные ребра жесткости, которые повышают прочность конструкции.

Некоторые печи оборудуются функцией чистого горения. Она предполагает расположение специального отверстия над дверцей топки. Оно предназначено для вывода воздуха из камеры горения.

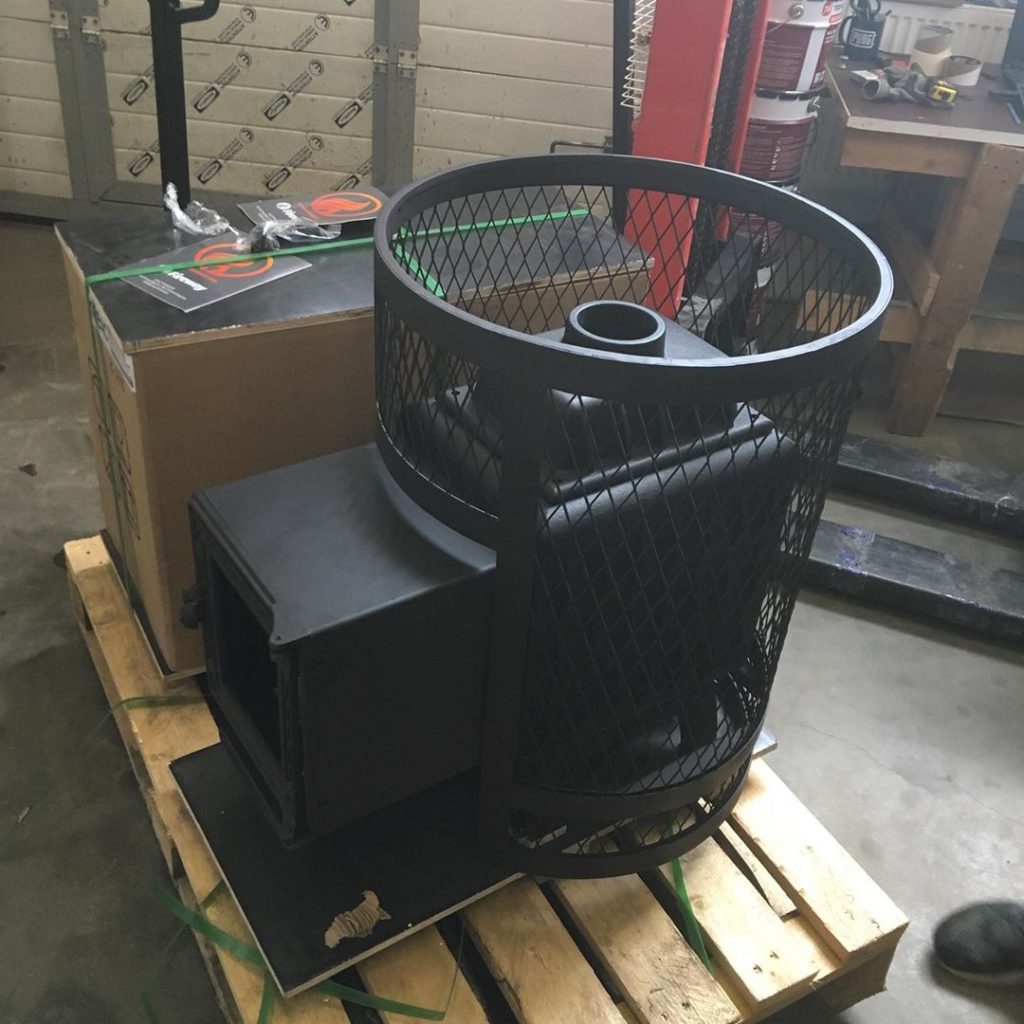

Чугунная печь с вторичным дожигом

Принципы эксплуатации

При эксплуатации нужно учитывать ряд правил:

  • не выполнять сборку вблизи с источниками воды;
  • для растопки использовать разные дрова;
  • проводить регулярную очистку конструкции от скапливающейся золы, сажи;
  • дрова для растопки раскалывать там, чтобы они не выпирали за пределы топки.

На полу нужно постелить металлические листы, чтобы случайно вылетающие из нее искры не стали причиной пожара.

Чугунные печи для бань очень популярны среди банщиков. Это обуславливается преимуществами материала, его низкой ценой. Если нет желания тратить много денег на покупку готового печного оборудования, можно собрать конструкцию самостоятельно.

Нужен ли фундамент под печь в бане

В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи – 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.

К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или свайно-винтовой фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.

Для окончательного решения вопроса надо рассмотреть все аспекты – вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.

Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.

К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.

Когда можно обойтись без фундамента

Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности. См. статью про установку металлической печи.

Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.

Критерии выбора печи

При выносной топке дрова можно закладывать из соседней комнаты

Перед покупкой банной печи из чугуна необходимо изучить критерии выбора отопительной конструкции:

  • Расчетная площадь обогрева – производительность указывает в рабочих характеристиках изделия. Параметр зависит от габаритов печки.
  • Тип топки – стандартная или выносная. От ее конструкции зависит место закладки дров.
  • Период сохранения тепла – характеристика показывает, сколько часов разогретая печь будет удерживать высокую температуру.
  • Устройство каменки – открытая или закрытая. Этот выбор зависит от личных предпочтений будущего владельца. Принципиальной разницы нет, обе конструкции отлично работают.
  • Тип дверцы топливника – оформление бывает глухое и экраном из жаропрочного стекла.
  • Толщина стенок – стандартный показатель от 10 мм. Чем толще стенки, тем долговечнее изделие.
  • Вид топлива – особой популярностью пользуется чугунная печь для бани дровяная, но бывают модели на газу или комбинированные.

Среди дополнительных характеристик учитывают возможность установки бака для воды.

Недостатки печек из чугуна

Главный же минус агрегата – в его высокой стоимости, которую сможет осилить не каждый человек

Кроме того, важно грамотно выбрать модель, чтобы не прогадать с качеством сплава. А он, к сожалению, может быть разным

Многие опытные печники не доверяют русскому чугуну, считая его менее качественным. А вот эталоном прочности называют печи шведского производства, обладающие цельнолитыми топками из чугуна. В этих моделях дверцы подгоняются вручную без использования уплотнителя. При этом уровень работы мастеров так высок, что в итоге камера печи получается полностью герметичной.

Если при эксплуатации не допускать грубых ошибок, такой котел никогда не лопнет, не смотря на перепады температур. Чего не скажешь о низкокачественном чугуне, который страшно боится температурных перепадов, когда в двух рядом расположенных местах разница температур составляет более 80 градусов. А такой казус запросто может произойти, если, например, на печь случайно пролить холодную воду, что случается в бане. Поэтому многие российские ведущие производители оборудования для бань не делают чугунные печи. А те компании, которые все же создают банные котлы из чугуна, настоятельно рекомендуют покупателям своего товара относиться к нему очень бережно.

Кладка кирпича по периметру банной печи

Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

Облицовка металлической печи кирпичом

Кладка кирпича по периметру банной печи

Цены на шамотный кирпич

шамотный кирпич

Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

Недостатки

  1. Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

  1. Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

Одинаково ли качество чугуна у разных производителей?

Как ни странно, но чугун чугуну рознь. Этот металл может быт самыми разным по своему химическому составу. И, если в его производство было недобросовестным, то в процессе использования такой печи могут образоваться даже трещины. А в России качественный чугун, по словам опытных печников, не производят вообще.

Куда более восторженные отзывы сегодня получают агрегаты шведской компании Keddy, в которых топки – цельнолитые, из чугуна. Дверцы в них подогнаны вручную, без уплотнителя, а камера полностью герметична. При правильной эксплуатации такая печь никогда не лопнет – ведь изготавливаются такие изделия центробежным методом, причем из чугуна особенного, секрет состава которого шведы пока хранят в тайне.

А вот обычный чугун действительно боится термических ударов, это правда. Он может лопнуть, если в его двух близлежащих точках разница между температурами составит более 80 градусов. К примеру, это может легко случиться, если в бане на такую печь попадет холодная вода, что вовсе не редкость. Вот почему практически никто из ведущих производителей чугунные печи для бани не делает, а отечественная Сударушка будет служить долго только при крайне бережном отношении.

Впрочем, у каждой вещи есть свой срок, и за одно только то, что чугунная печь отлично держит тепло, можно закрыть глаза на все остальные ее минусы.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа – камень или бетон – не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве – причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать – 25 см. Но сделайте полметра и не прогадаете. А по высоте – на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой – это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата – если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция “на грани”. Отметим также, что без прохождения через стену изоляция действительно может быть такой – лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем – не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Производители и стоимость

Необходимо понимать, что даже две одинаковые на первый взгляд чугунные печи для бани могут иметь существенное различие – качество используемого в процессе изготовления материала. Каждый производитель придерживается собственного состава сплавов, добавляя те или иные компоненты.

Среди зарубежных брендов популярностью у потребителей пользуется компания Keddy из Швеции. Топки для своих агрегатов она делает литыми, камеры полностью герметичны, дверцы идеально подогнаны и не нуждаются в уплотнителях.

Каталог средних цен на чугунные печи Гефест для бани

Цены на чугунные печи для бани других производителей

Распространены печи финской компании KastorOY, которая более века является одним из лидеров рынка. Инженеры укрыли топочные современных моделей кожухом с двух сторон, благодаря чему удалось достигнуть увеличения КПД до 80%.

Встречаются на рынке отечественные модели, среди которых популярностью пользуются «Каледа», «Калита М арочная», неплохие варианты выпускаются под брэндом Гефест. Однако должным образом конкурировать с импортными вариантами им тяжело, так как опытные печники не доверяют качеству чугуна.

Цены во многом зависят от класса чугунной каменки и ее возможностей. Средняя стоимость классической модели со стеклянной дверкой колеблется в пределах 25-40 тысяч рублей. Установки премиум-класса могут достигать в цене 100-150 тысяч рублей.

Восстановление воздухообмена

В вашем случае дымоход чист, дверцы подогнаны, но от этого не легче? Тогда почему дымит печь? Возможные причины можно поискать ниже:

  • Труба не имеет защитного колпака. В ветреную погоду возникает задувание. Дождитесь, когда разгул стихии закончится, и примите меры по установке спасительной «шапки».
  • Причиной дымления из печной дверки или поддувала может быть ветвистое дерево, нависшее над трубой. Преграда мешает оттоку воздуха, порывы ветра отбиваются в трубу. Появляется обратная тяга, дым идет не вверх, а в помещение. Выход: удалить ветки в околотрубном пространстве. К слову, испробуйте метод, если вы озадачены поиском ответа на вопрос, почему дымит новая печь. Возможные причины на поверхности, стоит лишь проанализировать ситуацию, осмотреть местность: высокая стена рядом? Это тоже фактор риска в плане обратного заброса воздуха. Не обязательно рушить преграду или рубить все окружающие деревья — защитите трубу колпаком.
  • Конек на крыше расположен выше трубы. Это мешает нормальному воздухообмену. Нарастите трубу, и все пойдет своим чередом.
  • Кладка разрушена непогодой (не зря стараются злые ветра, ливневые дожди, лютые морозы). В щели задувается ветер. Образуются скопления воздуха. Тяга нарушается. При таком положении вещей нужен срочный ремонт.

Заключительный штрих

Отделка топки природным камнем или декоративным кирпичом обязательна для получения эффекта русской бани – мелкого пара и легкого «доброго» тепла. Без дополнительных работ может получиться не баня, а сауна.

Открытые металлические части топливного аппарата излучают агрессивное тепло, выжигают кислород в парном помещении, травмоопасны. Печи без отделки создают выраженную конвекцию, производят тяжелый водяной пар.

Дымовые трубы также передают тепло и нуждаются в ограждении. Кроме того, кирпичная отделка труб сделает печь пожаробезопаснее.

Температура горючих газов в трубе дымохода будет существенно понижаться благодаря кладке. Сам отделочный материал при нагревании послужит дополнительным источником тепла.

Во многих моделях каменная отделка наружного контура предусмотрена производителем. Самостоятельно кирпичную кладку выполняют с учетом:

  • зазоров, необходимых для расширения металла;
  • входа и выхода воздушных потоков (конвекции), возможности их перекрыть.

В качестве природного отделочного материала используют камень змеевик, талькохлорид, талькомагнезит и другие. Помимо жаростойких и эстетических свойств, природный камень при нагревании насыщает воздух ионами, полезными для дыхательной, сердечно-сосудистой, пищеварительной системы человека.
