Разводка канализации
Рассмотренные канализационные элементы соединяются между собой трубой. Она укладывается в траншею (схема показана на фото), причем обязательно ниже уровня промерзания грунта для обеспечения круглогодичного функционирования. В траншее на дне насыпается подушка из песка и щебня. В настоящее время наибольшую популярность приобрели пластиковые канализационные трубы. Они укладываются на подушку с обеспечением уклона для самотека вода. Для исключения замерзания жидкости рекомендуется утепление труб с использованием минеральной ваты или другой теплоизоляции.
Канализация в бане является необходимым и обязательным элементом обустройства и должна выполняться по всем правилам. Её вполне можно сделать своими руками, но при этом необходимо учитывать все рекомендации и нормы.
Проектируем схему канализации для бани
Единая канализационная система для большего удобства проектирования подразделяется на два типа: внутреннюю и наружную. К первой относят коммуникации внутри помещения, ко второй – за пределами постройки. Ознакомившись с основными принципами построения схемы, ее несложно разработать самостоятельно.
Этапы проектирования
- Необходимо начертить план бани с учетом толщины стен и перегородок строения. Для этой цели лучше всего подойдет миллиметровая бумага, но можно использовать и обычный листок в клеточку.
- Указывают размеры, отмечают места установки сантехнических приборов или точек слива.
- Определяют место вывода основной трубы.
- Если в бане предусмотрен унитаз, учитывают необходимость установки фановой трубы.
- По максимально удобной и короткой траектории соединяют сантехнические приборы с основной трубой, стремясь к минимальному количеству поворотов магистрали.
- Суммируют длину коммуникаций с учетом выпуска за наружную стену бани.
- Переходят к построению чертежа наружной канализации.
Правила проектирования наружной сети:
- в месте стыка наружной и внутренней канализации предусматривают смотровой люк;
- согласно СНиП смотровые колодцы устраивают в точках поворота магистрали, в местах присоединения отдельной боковой ветки трубопровода, через каждые 15-35 м прямой магистрали при диаметре трубы 100-150 мм;

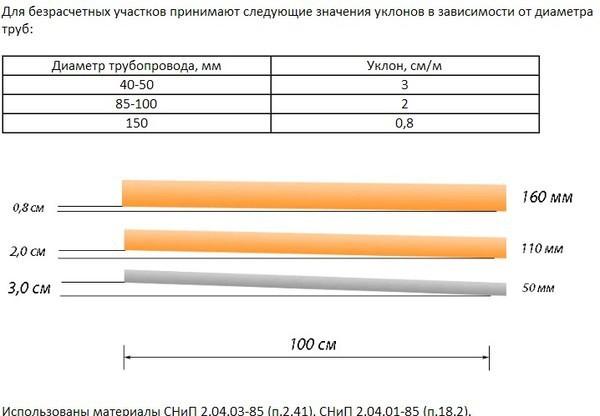

- согласно СНиП уклон наружной канализации при диаметре труб 110-150 мм – 0,01 (1 см на 1 метр);
- первый ревизионный колодец должен находиться не ближе 3 м и не дальше 12 м от бани;
- если участок имеет большой уклон и в помещении предусмотрен унитаз, устраивают многоступенчатую систему канализации с перепадными колодцами.
Планирование — основа устройства санузла
По идее разница приведенных выше схем обустройства санузла в бане по схеме ватер-клозета заключается в типе и в расположении канализационной емкости. Только в случае подключения к централизованной или локальной поселковой канализации смысла в устройстве накопительного или перерабатывающего канализационного резервуара нет.

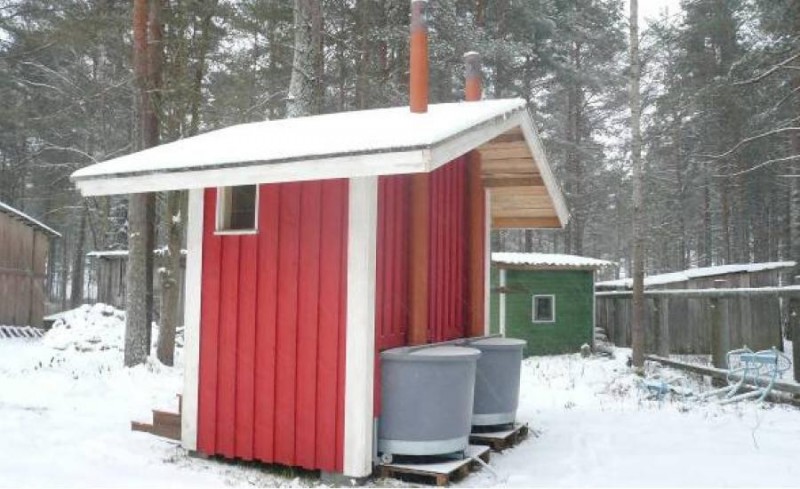

В упрощенном дешевом варианте организации туалета роль накопительной канализационной емкости будет играть примитивная выгребная яма, расположенная за тыльной стенкой бани.
Если канализацию для банного туалета решено соорудить наиболее сложным, но крайне качественным для жизни методом, функцию выгребной ямы выполнит заводской или самодельный септик.
Идеально, если будущие владельцы бани на стадии проектирования решают, нужен ли им внутри туалет или нет. Следует заранее выбрать место для его организации в бане, потому что:
- санузел рекомендовано располагать в углу постройки так, чтобы две стены данного санитарно-гигиенического помещения совпадали с внешними стенами бани;
- не стоит выбирать место для его организации в предбаннике рядом с входной дверью, если планируется прием банных процедур в зимний период;
- выгребная яма должна быть удалена от источника технической воды минимум на 20м;
- расстояние между выгребной ямой или септиком должно быть минимальным, с учетом того, что поворотов канализационного трубопровода следует избегать. Выбор минимальной по длине трассы позволит ощутимо сэкономить на материалах;
- трубы наружной канализации должны быть проложены с уклоном к выгребной яме или к септику, приблизительный размер уклона 1 см на погонный метр трубопровода.
Еще нужно заранее рассчитать точку прохода канализации через фундамент, потому что при его заливке в опалубку горизонтально закладывается гильза, высота расположения которой должна быть выше линии прокладки наружного канализационного трубопровода. Трубы, ведущие в выгребную яму, следует утеплить.
Если гильза не была заложена в заливаемый фундамент, отверстие для канализационной трубы можно сделать отбойником или перфоратором, а затем пространство между трубой и фундаментом заполнить раствором.
Выбираем вид канализационной системы
Для благоустройства бани возможно использовать три типа индивидуальной канализации:
- безнапорная;
- напорная;
- подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.
Безнапорная система
Безнапорная канализация
Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.
Уклон канализации
Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.
Напорная система
Общая схема напорной канализации
Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:
- напорная дороже безнапорной;
- энергозависима;
- требует утепления техники в зимний период.
Врезная система канализации
Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.
Подключение к централизованной канализационной сети
Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

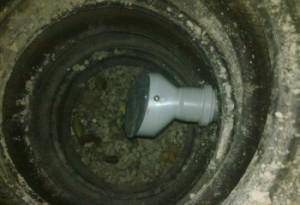

Подключение к септику
Особенности проектирования
Баня с санузлом требует особого подхода в проектировании, т.к. уже на этой стадии должны быть проработаны вопросы не только размещения туалета на плане, но и подведения водопровода, организации канализационного стока и вентиляции. Существует множество типовых проектов бань, которые можно смело использовать на своем участке. Можно подобрать варианты для больших сооружений: двухэтажная баня с санузлом или проект бани с санузлом, мансардой. В таких сооружениях возникает определенная проблема с выведением вентиляции. Так, баня с мансардой и санузлом требует прохождения вентиляционного стояка через жилое помещение, что требует его надежного изолирования и размещения по краю мансарды.
Рисунок 2. Проект бани 6х6 м с санузлом
К типовым проектам, пользующимся популярностью, можно отнести такие варианты:
- баня 6х6 (проект с санузлом показан на рис. 2);
- баня из бруса с санузлом (рис.3);
- баня с душевой и санузлом (рис. 4).
Рисунок 3. Проект бани из бруса с санузлом
Рисунок 4. Проект бани с душевой и санузлом
В больших по площади сооружениях найти место для туалета не представляет сложностей
В таких проектах важно разместить его оптимально относительно других помещений. Естественно, что наибольшая потребность в санузле возникает после банной процедуры в период расслабления в комнате отдыха, что и надо учитывать
Однако при этом пользование заведением не должно мешать другим отдыхающим.
Несколько сложнее выделить площадь в маленьких постройках, но и для них предусмотрены типовые варианты. Так, доступны для реализации проекты бань 4х5 с санузлом и даже проект бани 2х6 с санузлом маленькой площади. В небольших банях чаще устанавливаются мобильные варианты, особенно когда желание повысить комфортабельность возникла уже после нескольких лет их эксплуатации.
”
Баня с санузлом – это не только дань моде и престижу. При частом и круглогодичном приеме банных процедур организация такого удобства становится необходимостью. Особенно остро возникает желание такого небольшого комфорта при наличии комнаты отдыха, а также когда в семье есть маленькие дети. Лучше всего планировать туалет внутри бани на стадии проектирования, но и в уже действующем заведении проблему можно решить.
Слив или канализация
Еще одним основополагающим моментом для устройства туалета является слив сточных вод, то есть организация канализации.
Если есть возможность подключения к сетевой канализации, то это очень хорошо
В самой бане, в туалете надо вывести трубу, к которой в последствие будет подсоединен унитаз. Для этого нужно точно определить место его расположения и подготовить пространство для работы. Дело в том что просто вывести трубу через деревянный пол будет неправильно, так как это создаст опасность гниения пола и распространения сырости. Поэтому лучше хотя бы в области унитаза выложить пол керамической плиткой – сделать такой квадрат 60 на 60 см, но практичнее будет выложить плиткой весь пол. Но это уже отделка, а мы говорим о сливе.
Итак, надо вырезать круглое отверстие в полу, диаметр которого должен быть чуть больше диаметра трубы. На пол уложить металлическую сетку размером равную планируемой плитке ( 60х60 см или на весь пол), сетку надо пристрелить к полу строительным степлером. После этого надо приготовить бетонный раствор по такой формуле:
1 часть воды + 2 части песка + 1 часть цемента
Раствора на этом этапе понадобиться немного, поэтому не переусердствуйте. Теперь необходимо аккуратно зацементрировать подготовленное пространство и дать ему высохнуть. В это же время надо выводить трубу слива и закрепить ее в отверстии с помощью раствора, это обеспечит надежность конструкции и предотвратит распространение влажной среды. Сохнуть вся эта работа будет примерно пару дней. диаметр трубы под вывод канализации обычно берется 100 мм, этот диаметр считается оптимальным для туалета. Далее из бани труба прокладывается непосредственно к месту слива. Если это канализация, то труба подсоединяется непосредственно к магистрали. Но если вы решили делать отдельную яму, то надо сказать о ней подробнее. Чтобы закончить разговор о трубе, надо отметить, что труба слива должна идти все время под небольшим наклоном по всей длине. В землю ее надо закапывать примерно на 50-60 см, в зависимости от климата в котором вы проживаете.
Выведенную канализацию лучше не оставлять в соседстве с деревом, а забетонировать пол вокруг нее
Мобильные биотуалеты
Более модное название – пудр-клозет (сухой туалет). Не требует никаких строительных работ, не нужен подвод воды и выгребная яма. Отходы жизнедеятельности организма собираются в герметичные емкости с торфом, по мере наполнения содержимое удаляется. Куда? Вопрос. На клумбу не выбросить, как рекламируют производители, придется каждый раз копать отдельную ямку или сооружать большой накопитель. А если зима, как копать ямки на участке?
Торфяные биотуалеты
Но и это еще не все проблемы, возникающие во время пользования биотуалетами. Вы можете себе представить комнату отдыха в бане или предбаннике, в углу которых стоит биотуалет? Нет? И мы не можем. В связи с этим настоятельно не рекомендуем приобретать такие устройства, не верить рекламным буклетам производителей. Такие туалеты можно брать с собой во время поездки на пикник. И то лишь в том случае, если вы очень воспитанный человек, в лесу ничего не выбрасываете и все отходы привезете к себе на дачу и закопаете на грядке.
Торфяной биотуалет
Утилизация торфа из биотуалета
Этапы строительства
Возведение санузла происходит в несколько этапов:
- Определение типа туалета и способа отвода канализации.
- Выбор места, составление проекта туалета.
- Прокладка канализации в соответствии с технологическими особенностями.
- Установка унитаза, соединение канализационной трубы с унитазом.
- Внутреннее обустройство.
- Выбор типа вентиляции, места расположения и ее установка.
Завершающим этапом станет отделка. Лучше выполнять керамической плиткой — она стойкая к влаге и не меняет вид при воздействии бытовой химии.
Правильно установленный туалет повышает комфорт при приеме банных процедур, при этом при его монтаже важно соблюдать технологию
Особенности проектирования
Во избежание необходимости перестройки и переделывания банного помещения начальным этапом должно стать проектирование парилки. Готовый проект даст возможность определиться с покупкой материалов и необходимых товаров, это сэкономит ваше время и деньги. Нужно правильно выбрать место на участке для расположения парилки с прилегающими комнатами.
При выборе места нужно знать ряд важных моментов:
- места, где грунтовые воды проходят близко к поверхности, сазу исключаются;
- если получится расположить парилку на возвышении, то проблема отвода грязной воды будет решена естественным путем;
- баня должна стоять на большом расстоянии от других построек, расстояние от дачного дома должно составлять минимум восемь метров, до колодца около 5 метров;
- если поблизости есть озеро или водоем, то выстраивать баню желательно на расстоянии 10-15 метров от берега, что исключит необходимость строительства бассейна (любое близлежащее водное пространство решит проблему подачи воды);
- вход в баню должен располагаться со стороны юга, чтобы в холодный сезон, сугробы не заграждали дверь;
