Изоляция банного дымохода: правила, рекомендации и основные ошибки

Потолочная разделка в месте прохода трубы

Нужно придерживаться двух правил – монтировать трубу ровно по вертикали и обеспечивать надежную термоизоляцию перекрытия при помощи современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

  1. Определить место, где будет находиться узел прохода трубы.
  2. Установить в месте прохода защитный кожух (короб) отделяющий горючие материалы перекрытия от печной трубы.
  3. Выполнить укладку защитных теплоизоляционных материалов, предохраняющих конструктивные элементы перекрытия от критических температур.

При устройстве узла прохода во внимание нужно принимать следующие факторы:

  • Конструктив самой бани.
  • Количество денежных средств, которые вы можете себе позволить потратить на материалы.

Далее можно приступить к созданию места, в котором дымоход будет проходить через потолок. Воспользуйтесь отвесом для определения центра прохождения трубы и нанесите разметку. После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы скроют его). Сделать проход нужных размеров можно с помощью электролобзика:

Если вы изготавливали проход своими руками, то можете декорировать его оцинкованным железом или нержавейкой. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что она представляет собой хороший тепловой экран. Применяя потолочно-проходной узел со стандартной конструкцией от производителя, придерживайтесь размеров, которые указаны в инструкции. Если же вы создаете проход с нуля, то тщательно выполните замеры всех расстояний необходимых для устройства проходного короба.

Для подсчета расстояний можно воспользоваться следующей формулой: внутренний диаметр трубы суммируется с двумя расстояниями отступов.

Если проход трубы через потолок бани не был продуман еще на этапе проекта, то следует с помощью отвеса определить место расположения трубы и узла прохода над печью.

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

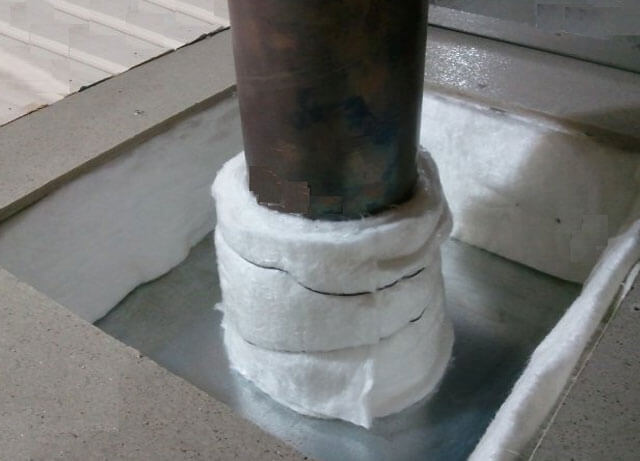

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

  • Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
  • Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

  • После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
  • Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

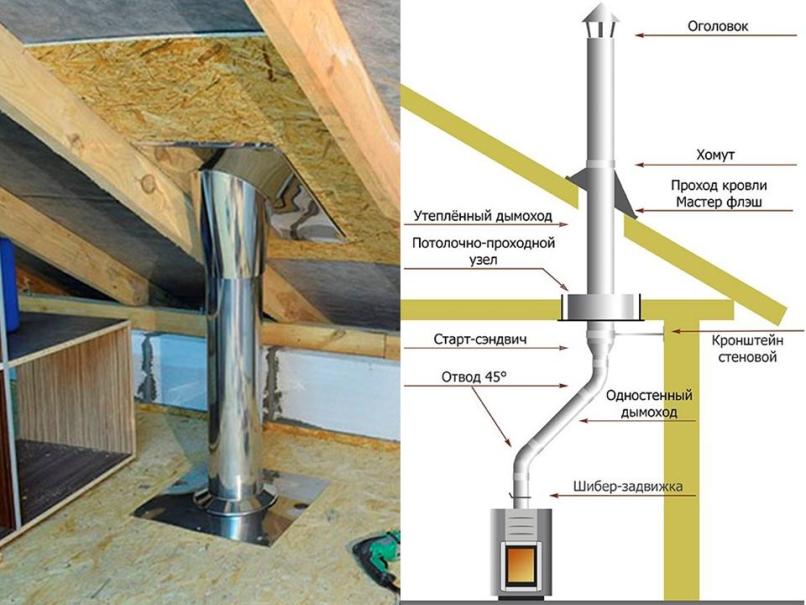

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Способы утепления газового дымохода

Утепления требует только та часть дымохода, которая расположена на улице или на неотапливаемом чердаке. При этом трубы, закрепленные на фасаде здания, нужно изолировать полностью, включая и горизонтальный участок, проходящий через стену.

Выбор способа утепления определяется материалом, из которого устроен газовый дымоход. Работы по утеплению дымохода от газового котла зависят не только от его конструкции, но и от выбранного материала.

Утепление асбоцементного газового дымохода

Утеплить асбоцементную трубу можно тремя принципиально различными способами. Для их реализации подойдут минеральная вата, кирпичная кладка или штукатурка.

Утепление кирпичной кладкой

Утепление кирпичной кладкой с заполнением пустот сыпучим утеплителем допускается, однако процесс довольно трудоемкий и отнимает массу времени.

К такому способу прибегают чаще всего в том случае, если уже имеется кирпичный дымоход, а асбоцементная или стальная оцинкованная труба используется в качестве гильзы.

Утепление дымоходной трубы оштукатуриванием

Асбоцементная труба обладает высокой адгезией, поэтому в качестве утепления можно прибегнуть к оштукатуриванию. Перед выполнением работ на трубе необходимо закрепить армирующую сетку.

Раствор готовится по следующей пропорции:

  • 3 части просеянного шлака;
  • 1 часть цемента;
  • 2 части извести с водой.

Раствор должен иметь густую пластичную консистенцию. Первый слой наносится толщиной 20-30 мм. Все последующие слои наносятся только после высыхания предыдущего. Перед окрашиванием или побелкой поверхность штукатурки нужно отшлифовать, а появившиеся трещины – зашпаклевать.

Утепление минеральной ватой

Проведение работ сводится к закреплению с внешней стороны трубы слоя минеральной ваты. Перед началом работ трубу нужно очистить от пыли и зафиксировать слой рулонного утеплителя при помощи хомутов. Учитывая, что минеральная вата способна поглощать влагу, рекомендуется скрыть ее под кожухом из оцинкованной стали.

В целях экономии в пределах чердака можно обойтись и без стального кожуха, а вот под воздействием атмосферных осадков срок службы минеральной ваты вряд ли превысит 2-3 года.

Утепление стального дымохода

Дымоходы из нержавеющей стали – это по сути две трубы разного диаметра, пространство между которыми заполнено утеплителем. Можно приобрести уже готовую конструкцию в виде сэндвич-трубы.  В этом случае достаточно проведение монтажных работ без утепления, так как утеплитель уже установлен изначально.

Но стоимость сэндвич-труб достаточно высока, чтобы сэкономить можно соорудить аналогичную конструкцию самостоятельно. Для этого достаточно внутреннюю трубу обернуть рулонным утеплителем из минеральной ваты либо использовать готовую скорлупу или цилиндры из такого же материала. Вместо нержавеющей стали внешняя труба может применяться из оцинковки.

Для закрепления минеральной ваты на внутренней стальной трубе лучше всего использовать специальные хомуты

Еще один способ, позволяющий выполнить утепление в пределах чердака – это устройство деревянного короба с применением засыпки. В качестве сыпучих материалов можно использовать шлак, песок, керамзит.

Просто выполнить утепление стальной трубы устройством деревянного короба с засыпкой из керамзита

Важно исключить контакт возгораемых материалов с нагревающимися поверхностями. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания

В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания.

Утепление кирпичного дымохода

Кирпичный дымоход традиционно утепляется оштукатуриванием с предварительным закреплением армирующей сетки. Достоинства такого способа состоят в невысокой стоимости, недостатки – в низкой эффективности. Потери тепла снижаются не более чем на четверть.


Облицовка оштукатуренного дымохода натуральной сланцевой плиткой не только предохранит дымоход от разрушения, но и придаст ему оригинальный эстетический вид

Повысить эффективность утепления кирпичного дымохода можно с помощью матов из минеральной ваты.

Утеплитель должен плотно прилегать к оштукатуренному дымоходу, так исключается появление мостиков холода. С учетом того, что минеральная вата легко впитывает влагу, ее нужно накрыть слоем пароизоляционной пленки с последующим закреплением строительным скотчем.

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

  • Противопожарную термоизоляцию;
  • Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход

Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях. Технология установки дымохода на крышу:

Технология установки дымохода на крышу:

  1. Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
  2. Затем нужно вывести изделие через крышу.
  3. Изолируйте патрубок при помощи металлического листа.
  4. Герметизируйте конструкцию путем заведения края листа под кровлю.
  5. Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
  6. Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

  • теплоизоль;
  • фольгоизоль.

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Толщина Теплоизола, ммДопустимые эксплуатационные температуры, °С
2–5-30 – +100
5–10-60 – +150

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Фольгоизол имеет покрытие пищевой фольгой, поэтому он безвреден.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла.

От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

  1. С помощью асбеста обложить вывод трубы на потолке и через крышу.
  2. Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
  3. Выполнить короб вокруг трубы в местах ее прохода через потолок.
  4. Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Информация. Для изоляции стен от раскаленной печи лучше не использовать железные листы, поскольку они довольно сильно подвержены коррозии.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Важно! Даже соблюдение оптимального расстояния между трубой и горючими элементами не сможет обезопасить вас от ожогов при соприкосновении с ее поверхностью. Именно поэтому следует заранее позаботиться о собственной безопасности, обустроив качественный теплоизоляционный слой.. Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки

В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

  1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
  2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
  3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Что лучше предпринять


В первую очередь трубу дымохода необходимо защитить от двух основных негативных воздействий: перегрева и попадания влаги через места стыков.

В связи с этим, два основных этапа, которые необходимо пройти в процессе изоляции дымохода в бане, это:

  • Противопожарная защита;
  • Гидроизоляция.

Теплоизоляция трубы в бане, которая проходит по неотапливаемому чердаку, позволяет предотвратить нагрев конструктивных элементов кровли, а также избежать появления конденсата, весьма негативно влияющего на металл.

Гидроизоляция также выполняет весьма важную функцию, ведь она способна защитить от гниения стропильную систему бани, а также иные деревянные элементы. Благодаря гидроизоляции труба, подверженная постоянному намоканию, не будет разрушаться.

Противопожарное утепление


Безусловно, наиболее безопасным вариантом будет установка сэндвич-трубы для обустройства дымохода, поскольку в данной конструкции уже предусмотрено наличие утеплителя.

Этот вариант подходит не всем, так как качественные сэндвич-трубы стоят немало. Именно поэтому большей популярностью пользуются классические трубы из металла.

Изоляция одинарной трубы из металла производится посредством установки коробов и обмотки трубы утеплителем из базальтовой ваты.

Конечно, можно обойтись и без использования теплоизоляции, однако в этом случае конструкция будет менее безопасной. Стоит отметить, что противопожарная разделка производится в обязательном порядке и по всем правилам.

Способы гидроизоляции от потолка и крыши


Изоляция от проникновения влаги внутрь кровли производится в месте выхода трубы на крышу.

Количество и сложность испытаний для трубы дымохода зависят непосредственно от ее высоты и размеров.

Дело в том, что чем труба больше, тем больше воздействий на нее будет оказывать ветер, дождевая вода, потоки снега.

Если допустить осечку в процессе гидроизоляции, природные осадки со временем начнут проникать в кровлю, вызывая протечки и гниение деревянных конструкций.

Непосредственно способ изоляции от влаги зависит от материала кровельного покрытия и формы трубы. Таким образом, при гидроизоляции округлых труб используют полимерные разделки, а в случае с прямоугольными и квадратными формами – фартуки из металла и планки примыкания.

Основные ошибки при утеплении дымохода

Ошибки монтажа, которые влияют на отопительную систему, а также сокращают период ее эксплуатации.

  1. Не предусматривают окошки для очистки от сажи и конденсата.
  2. Неправильно собран вход и нахлест облицовки, при котором попадает влага, и разрушает металлические стенки.
  3. Внутри колпака от дождя скапливается конденсат, стекает по стенкам, угнетает тягу.

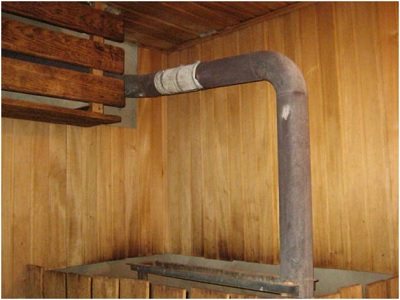

  4. Не сглажены углы 90° в составных «коленах», снижен уровень уклона выхода из котла.
  5. Недостаточный изоляционный слой.

Видео об основных ошибках, которые допускают при монтаже и утеплении дымохода из твердотопливного котла:

Правильный монтаж дымоходной трубы и ее утепления поможет сохранить тепло своего дома. Отопительная система будет эффективно работать.

Качественная теплоизоляция не позволит дымоходу разрушаться, пропускать угарный газ в помещение. Цена утеплителя зависит от характеристик и его производителя.

Не стоит покупать дешевые некачественные утеплители – это приведет к дополнительным тратам по демонтажу и ремонту дымохода.

Проход через перекрытие своими руками

Узел прохода в потолке дымохода в бане также можно создать самостоятельно. Это более бюджетный вариант, но браться за это стоит лишь в том случае, если вы полностью уверены в своих способностях.

Внимание! Труба дымохода должна быть полностью герметична, иначе пары и продукты горения будут попадать в помещение. Помните, что угарный газ способен вызвать серьезное отравление!

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

Обусловлено это ее зеркальной поверхностью, которая будет выступать прекрасной декоративной составляющей в оборудовании дымохода.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Чтобы это сделать, необходимо изготовить короб, который будет выступать в качестве препятствия между декоративной отделкой и балками перекрытия потолочных конструкций.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

На эту роль прекрасно подойдет гипсокартон, который не только обладает прекрасными огнеупорными качествами, но и сравнительно не дорогой.

Гипс является основой гипсокартона и представляет собой негорючий материал. Также он обладает прекрасными теплоизоляционными качествами. Помимо гипсокартона, для изоляции короба можно использовать негорючие материалы, такие как минерит, или магнезит.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

  1. Жестяной материал;
  2. Негорючее вещество минерит;
  3. Лист нержавеющей стали;
  4. Негорючее вещество базальт или листы базальтового картона;
  5. Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Итак, разберем процесс провода трубы через потолочные конструкции без использования заводских узлов прохода и как изолировать трубу в бане от потолка:

  1. Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
  2. Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
  3. Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
  4. Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
  5. На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
  6. Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
  7. Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
  8. Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Информация! Для обеспечения полной безопасности стены и потолок около дымохода рекомендуется застелить дополнительным слоем теплоизолирующего негорючего материала.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

Может быть интересно

для двойных металлических труб предусмотрена внутренняя изоляция минватой;
одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

16 − два =

Adblock
detector
