Толщина стяжки для теплого водяного пола

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Оптимальная толщина стяжки для водяного теплого пола

Чтобы сделать правильную систему внутрипольного отопления, нужно создать несколько последовательных слоев. Снизу вверх пирог теплого водяного пола должен быть таким:

• черновое основание;
• гидроизоляция;
• теплоизоляция;
• комплекс армирование плюс трубы отопления;
• чистовая стяжка;
• финишный напольный материал.

Чистовое основание создается с такими целями:

• надежная защита труб от механических воздействий;
• передача тепла на поверхность и равномерное его распределение.

Для выполнения первой задачи стяжка должна быть достаточно толстой, следовательно, прочной. Однако при излишней высоте чистового основания не в полной мере будет выполняться вторая функция

Поэтому важно создать слой оптимальной толщины

Схема устройства теплого пола в поперечном разрезе

Сколько сантиметров должен быть верхний слой пескобетона, зависит от нескольких факторов, таких как:

• тип напольного материала (плитка, ламинат, паркет);
• диаметр труб теплого пола;
• задачи внутрипольного отопления (основной обогрев или дополнение к радиаторам);
• предполагаемая максимальная нагрузка, передаваемая поверхности.

При этом не следует забывать о требованиях к чистовому основанию, что обозначены в СНиП, и рекомендованы к обязательному выполнению.

Минимально допустимая толщина

Сейчас иногда верхнее основание пирога теплого пола делают с помощью самовыравнивающихся растворов, имеющих повышенную прочность. При использовании таких материалов, стяжку делают минимальной, то есть, так, чтобы она немного покрывала трубные коммуникации. Обычно такой метод применяют, если в качестве напольного материала предполагается кафельная плитка. Кафель, уложенный на слой плиточного клея, придает дополнительную прочность напольной поверхности.

Устройство электрического теплого пола

Совсем по-другому определяется толщина слоя над системой электрического теплого пола. Греющийся кабель намного прочнее труб, используемых в водяных контурах, потому верхний слой стяжки в этом случае несет гораздо меньшую защитную функцию. Тем более, что теплый пол, выполненный электрическим кабелем или матами, в большинстве вариантов используется под последующую укладку плитки. По этим причинам толщина стяжки при устройстве электрического подогрева пола не превышает 1,5 сантиметра.

Важно! Какой бы толщины ни было чистовое основание, следует между ним и стеной оставить деформационный зазор, где расположить демпферную ленту. При больших площадях заливки дополнительно должны быть сделаны компенсационные швы

Максимальная толщина чистового основания

О том, сколько сантиметров может быть максимальный слой над системой теплого пола, в СНиП ничего не сказано. Сильно превышать оптимальную толщину стяжки в жилых помещениях (доме или квартире) нет никакого смысла. Это приведет к таким негативным моментам:

• перерасход материалов, следовательно, удорожание мероприятий, связанный с устройством теплых водяных полов;
• повышение инерционности процесса нагрева поверхности;
• уменьшение полезного жилого пространства.

Распространённые схемы укладки труб теплого пола

Обычно увеличение слоя связано с необходимостью выравнивания поверхности или создания пола на одном уровне в смежных помещениях. Это лучше делать за счет черновой стяжки. Верхнее основание разной толщины будет приводить к неравномерному нагреву пола. Хотя на расходах энергоносителей такая ситуация сильно не отразится, так как стяжка плавающая, то есть, независима от других конструкций. Так что она отдаст столько тепла, сколько получит от труб отопления. Скажется неравномерность толщины только на инерционности прогрева плавающего основания пола.

Важно! Сильно превышать слой финишной стяжки над трубами водяного внутрипольного отопления приходится в тех помещениях, где может быть значительно увеличена нагрузка на пол (гаражи, другие технические постройки). При устройстве основания в жилых комнатах следует стремиться к созданию равномерного слоя оптимальной толщины

Борьба с трещинами

Первый способ:

• помещение делится на несколько ровных частей;
• каждая часть заливается отдельно, с прокладкой между ними демпферной ленты;
• зазоры, которые появляются после заливки, шпаклюются.

Второй вариант:

• после окончательного застывания стяжки, вся площадь так же делится на отдельные сектора;
• после этого, с помощью болгарки и алмазного круга, стяжка разрезается на отдельные участки;
• появившиеся компенсационные швы заполняются силиконом;
• после этого швы заделываются шпаклевкой.

При применении такого способа борьбы с трещинами, следует заранее знать (составить план), где проходят трубы теплого пола.

Третий способ:

• заливка производится при комнатной температуре и давлении в пределах 2-х атмосфер;
• заливка покрывается полиэтиленовой пленкой, а для качественного схватывания в течение месяца стяжка опрыскивается водой. Если используется готовая сухая смесь, то пункт №2 не применяется;
• запускается обогрев теплого пола и на протяжении 3-х дней плавно поднимается температура, с комнатной до рабочей;
• если на стяжке не появились трещины, значит работы выполнены в соответствии с технологией.

Заключение

Чтобы теплые полы функционировали без проблем на протяжении длительного периода времени, необходимо правильно их смонтировать и залить стяжку.

Оказать такую помощь могут современные специализированные растворы, а так же тонкости технологии.

Послойная конструкция водяного теплого пола

Схема устройства пирога пола с водяным подогревом

Чтобы сделать правильную систему внутрипольного отопления, нужно создать несколько последовательных слоев. Снизу вверх пирог теплого водяного пола должен быть таким:

• черновое основание;
• гидроизоляция;
• теплоизоляция;
• комплекс армирование плюс трубы отопления;
• чистовая стяжка;
• финишный напольный материал.

Благодаря созданию чернового основания происходит первичное выравнивание, что позволяет слой чистовой заливки сделать равномерным. Причем черновая стяжка должна быть не только при устройстве пола по грунту, но и по плите перекрытия в квартирах. Если базовое выравнивание основы не сделать, финишный слой бетона может быть очень неравномерным, что повлияет на качество подогрева напольного покрытия. Как выглядит пирог теплого пола, наглядно продемонстрировано в этом видео

https://youtube.com/watch?v=7vkTW3SQ8R4

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

водяного теплого пола

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

• цемент с маркировкой М400;
• крупный песок, очищенный от примесей;
• фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

• уменьшенной по сравнению с бетоном продолжительностью твердения;
• повышенными прочностными характеристиками;
• незначительной усадкой в процессе набора прочности;
• отсутствием трещин в массиве;
• стойкостью к температурным перепадам.

Главные недостатки:

• необходимость приложения существенных усилий при смешивании компонентов;
• повышенная гигроскопичность полусухого состава;
• образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

• пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
• отсутствие усадки, при высыхании не образовываются отслоения и трещины,
• большую прочность;
• меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
2. Щели заделываются цементным раствором.
3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
5. Измеряется перепад высот.
6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Чем залить тёплый пол

Как правильно заливать водяной тёплый пол — существует три способа, которые можно использовать. Все они просты по технологии, процесс их схож, хотя каждый метод имеет свои особенности.

Что еще следует учитывать при расчете толщины бетонной стяжки?

Стяжка на теплый водяной пол может быть армирована, если вы планируете размещать в помещении крупногабаритные предметы. К примеру, установка пианино потребует размещения металлической сетки в верхнем слое стяжки, которая может располагаться точечно или по всей поверхности. Специальные твердые добавки в виде фракций позволяют усилить прочность стяжки, так же как и смеси для самовыравнивающихся полов, что позволяет несколько уменьшить её толщину. Поэтому при стандартном расчете слоя стяжки над трубами в размере 40 – 50 мм при использовании вышеуказанных средств можно оставить её толщину от 20 – 25 мм. Не следует экономить на материалах для организации завершающего слоя теплого пола — впоследствии это негативно скажется на её прочности и теплоотдаче отопительной системы.

Для подсчета объема стяжки следует высчитать её толщину и полученный показатель умножить на площадь помещения. Фракционными частицами считаются полипропиленовая стружка и фибра, которые способствуют хорошей прочности пола и часто используются мастерами в процессе организации теплых полов.

На заметку

• Перед тем как приступить к заливу бетона, необходимо проверить работоспособность системы теплого пола и его гидравлическую плотность.
• Чтобы избежать лишнюю потерю тепла, не стоит игнорировать укладку теплоотражающего материала под трубопроводную систему.

На эффективность и экономичность всего отопления влияет не только толщина стяжки, но и качество используемых материалов. Особенно это относится к цементу, который имеет свойство слеживаться. Подойдите к выбору материалов внимательно и приобретайте цемент только непосредственно перед началом работ.

После залива раствора следует дать ему достаточно долгое время для высыхания. Толстая стяжка под водяной пол сохнет в среднем до полутора месяцев, и только после её полного высыхания можно приступать к укладке напольного покрытия. Для предотвращения растрескивания бетонного слоя, необходимо в течение десяти дней смачивать его водой 2-3 раза в день. Достаточное увлажнение во время высыхания исключит растрескивание бетона и позволит цементу набрать необходимую прочность.

Оптимальная толщина стяжки

Какой толщины должна быть стяжка пола, ее тип, необходимый состав смеси зависят от следующих факторов:

• наличия неровностей и перепадов высот базового основания;
• на что конкретно заливается смесь (на плиту перекрытия, на слой изоляции или на трубы – в случае теплого пола);
• под какое покрытие готовится поверхность;
• особенностей помещения (нагрузки на пол, влажности, температуры и так далее).

Базовое основание

Чем значительнее неровности и перепад высот, тем толще нужен слой раствора. При незначительных изъянах размер минимальной толщины стяжки пола будет составлять 20 мм. Если приходится сталкиваться с большими перепадами (больше 60 мм), то о минимальной толщине говорить не приходится. В этом случае есть резон выполнить раствор из смеси крупнозернистого песка, цемента и воды; ее высота будет варьироваться от 100 до 150 мм.

Совет! Хотите сэкономить на бетонной смеси – используйте в качестве частичного выравнивания керамзит или щебень.

Если вы думаете, что определить неровность пола можно «на глазок», то не обольщайтесь: зрение вас может подвести. Лучше для этого использовать специальный уровень.

Классификация

Существует 3 типа стяжки в зависимости от ее толщины.

Первый тип – тонкий черновой пол. Для его заливки применяются самовыравнивающиеся смеси, которые позволяют создать слой до 20 мм. В данном случае нет нужды в применении армирования.

Второй тип – стяжка высотой до 70 мм. В этом случае необходимо армирование из металлической сетки или прутков арматуры.

Третий тип – это слой максимальной толщины до 150 мм, который представляет собой монолит с внутренней арматурой.

Состав смеси для стяжки

При неровностях и перепадах высоты меньше 20 мм лучше использовать самовыравнивающиеся смеси, с помощью которых можно добиться ровного и тонкого слоя. После высыхания на него сразу можно положить напольное покрытие. Самовыравнивающиеся смеси растекаются по полу самостоятельно, без участия человека. В их состав входят:

• гипс или цемент;
• мелкозернистый песок;
• пластификаторы, улучшающие качественные показатели;
• клей;
• пигменты.

Внимание! Минимальная и максимальная толщина стяжки определенного состава указаны на упаковке самим производителем. Наливной пол – это разновидность самовыравнивающейся смеси, которая наносится на бетонное основание или цементно песчаную заливку

Этот состав используется как финишное покрытие или как тонкий слой стяжки от 2 до 20 мм

Наливной пол – это разновидность самовыравнивающейся смеси, которая наносится на бетонное основание или цементно песчаную заливку. Этот состав используется как финишное покрытие или как тонкий слой стяжки от 2 до 20 мм.

Совет! Для наливного пола толщина рекомендована не более 20-30 мм: в противном случае со временем он может растрескаться.

Бетон остается незаменимым материалом для черновой заливки, ввиду его относительной дешевизны. СНиПом рекомендован следующий состав смеси:

• просеянный песок;
• цемент;
• гравий или щебень (величина фракций от 5 до 15 мм);
• вода.

Сегодня очень часто вместо щебенки используются более легкие наполнители, к тому же обладающие и теплоизоляционными свойствами. Самыми распространенными из них являются керамзит и пенополистирол (гранулы). Первый используется только в качестве компонента для заливки чернового пола, а второй – для финишной. Высота укладки раствора находится в пределах от 30 до 50 мм и применяется в тех случаях, когда есть необходимость убрать неровности, размер которых более чем 20 мм.

При значительных перепадах (более 60 мм) применяется пескобетон, в состав которого вместо обычного песка входит крупнозернистый. Высота такого слоя колеблется от 100 до 150 мм.

В целях ускорения процесса ремонта пола и при наличии значительных повреждений основания очень часто производят сухую стяжку, в состав которой входят материалы, не требующие высыхания в течение длительного времени. Она включает в себя слой засыпного материала, например, керамзита, а сверху листовой материал (ДСП, фанера, ГВЛВ). В случае необходимости производится гидро-, тепло- и шумоизоляция. Толщина такого «пирога» может составлять 35-60 мм.

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

• станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
• неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
• может пострадать финишное напольное покрытие .

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

• правильно соблюдать пропорции раствора, а также режим сушки;
• использовать пластификаторы для повышения эластичности состава;

• укрепить конструкцию арматурой или армирующей сеткой ;
• установить демпфер между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Возможно ли сделать пол без стяжки

Тёплый пол без стяжки предпочитают устанавливать там, где заливку нельзя или нежелательно устанавливать. Например, в комнатах с низкими потолками. Существуют два варианта такого пола:

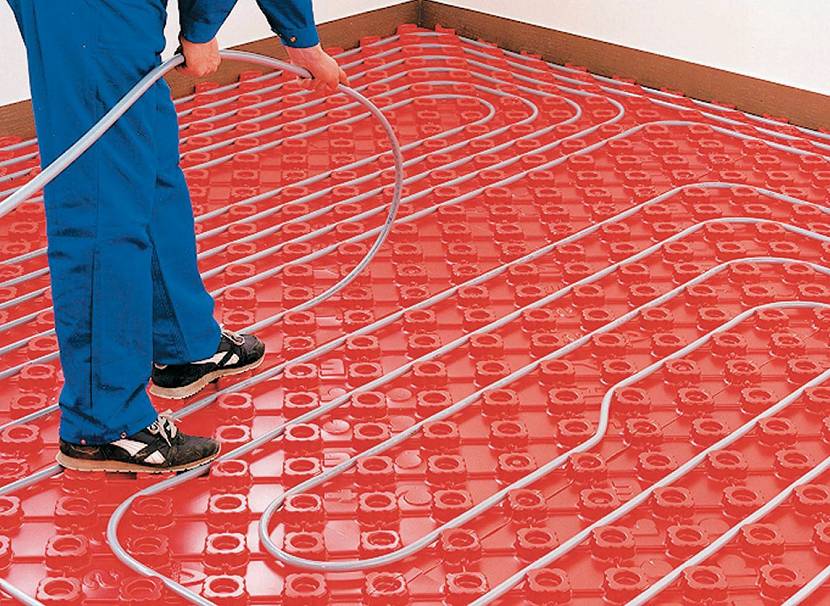

1. Из полистирола. Система состоит из матов и обогревательного контура. Установка матов возможна на лаги, пол из дерева и бетона.
2. Из дерева. Укладка пола осуществляется на основание из деревянных пластин с каналами для труб.

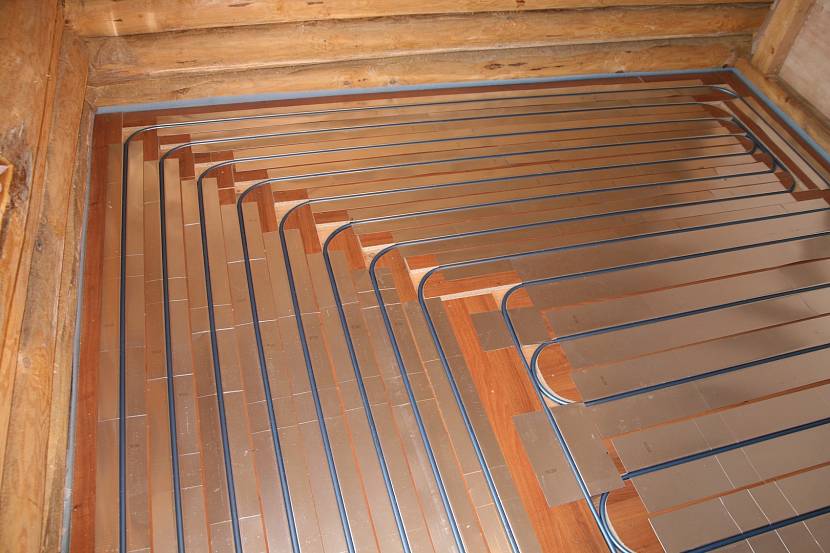

Укладка теплого пола на деревянное основание Источник remont-samomy.ru

Первый вариант более лёгкий, но несущие балки пострадают от чрезмерной нагрузки. Чтобы зафиксировать трубы, пользуются алюминиевыми пластинами.

Если будет водяной тёплый пол без стяжки, то требуется выполнить теплоизоляцию сухими материалами вроде минеральной ваты или гипсоволокна. Также подойдёт и насыпной полиуретан, распыляемый пульверизатором.

Если преимущество отдаётся системе деревянного пола, то на поверхность сначала помещают пластину из оцинкованной стали. Сверху на неё укладывают подложку из вспененного полиэтилена, благодаря чему паркетные доски не будут трещать.


Отсутствие стяжки делает укладку пола более быстрой и удобной Источник krovati-i-divany.ru

Толщина тёплого пола при использовании этого пола не играет существенной роли. Кроме того:

1. Это довольно простая конструкция, её можно установить в любой комнате независимо от типа перекрытия.
2. Пол с её помощью не будет толстым, поэтому высота помещения существенно не изменится.
3. После завершения установки можно сразу устанавливать финиш.
4. Подходит для всех видов оснований.
5. На основания оказывается незначительная нагрузка.

Работа по укладке не такая грязная и пыльная, как при заливке бетона.


В этом видео вы увидите, какие существуют системы пола без стяжки:

Коротко о главном

При установке водяного пола необходимо выбрать правильную толщину стяжки.

Слой должен закрывать каждый элемент обогрева. Допустимая толщина от 2 до 7 см.

Перед заливкой выполняют гидравлическое испытание.

Если трубы в норме, приступают к укладке слоя утепления, гидроизоляции и стяжки.

Для прочности поверхности в раствор добавляют фибру.

С полом без стяжки мороки меньше. Не нужно готовить бетонный раствор, достаточно установить систему из дерева или полистирола.


Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: «Какая минимальная толщина стяжки пола – стандарты и правила»).

Условия установки водяного обогрева полов

В начале своего повествования мы предупредим читателя об ограничениях в установке водяного подогрева полов. Желающих установить водяные полы в многоквартирном доме ждёт разочарование.

Подзаконные акты Жилищного Кодекса запрещают обустраивать дополнительные системы обогрева в домах с центральным отоплением. Исключения могут представлять сооружения, в которых водяные тёплые полы были предусмотрены проектом.

Так как эксплуатация таких полов связана с циркуляцией горячей воды в перекрытиях зданий, то устраивать обогрев пола желательно только на 1-х этажах сооружений. Это сокращает риски получения существенных убытков в случае повреждения трубопроводов тёплых полов.

Толщина

В процессе работы многие пользователи задаются вопросом: какая должна быть толщина стяжки для теплого пола?

А этот параметр является очень важным, на этот счет есть четко описанные правила, соблюдение которых не подлежит сомнению:

Толщина стяжки по всей площади помещения должна быть идентичной. Только таким образом будет достигнут равномерный обогрев и высокая теплоотдача. Ни в коем случае нельзя осуществлять заливку стяжки под теплый пол до того времени, пока не будут устранены все выпуклости, ямки и складки на черновом полу

Важно, чтобы покрытие не было слишком тонким. Недостаточная толщина скажется на неравномерности прогрева пола, количество накапливаемого тепла будет мизерным и поверхность очень быстро остынет

Также тонкий слой может стать причиной растрескивания материала. Также недопустимо использовать слишком толстый слой, поскольку в такой ситуации тепло, наоборот, будет задерживаться внутри конструкции.

Какая толщина стяжки для тёплого водяного пола оптимальна? Заливка минимум 5 см от слоя теплоизоляции. В противном случае появятся трещины уже в первом эксплуатационном сезоне. Для электрической кабельной системы это 2,5 см, для плёночной – 1 см.

Марка и состав бетона для стяжки тёплого пола

Основной характеристикой бетонной стяжки является её плотность. Она зависит от марки бетона, и для тёплых полов рекомендованы бетоны марки 150-300. На эти показатели нужно внимательно смотреть, потому что они во многом зависят от качества цемента! Почему такой разброс в марках бетонов: от 150 до 300? Бетон марки 150 для жилищного строительства, 300 – для промышленного.

По поводу разных присадок для бетона для тёплого пола. Если бетон изначально качественный, то без присадок можно обойтись, при желании сэкономить — можно сэкономить. Но присадки однозначно улучшат качество стяжки и качество отопления тёплым полом: скорость прогрева и, соответственно, экономию энергоносителя. Кроме того, в бетон можно добавить пластификатор — для уменьшения вероятности растрескивания стяжки при нагреве-остывании.

Заливать стяжку для водяного тёплого пола нужно не цементно-песчаным раствором, а бетоном на основе отсева (мелкозернистый щебень с песком, продаётся/привозится уже всё вместе). Бетон из отсева намного прочнее, чем цементно-песчаный раствор, меньше вероятность растрескивания, лучше теплоотдача.

Состав бетона самый обычный… то есть, если бетонные работы для вас не новость, то и ничего нового вы здесь не откроете:

— состав бетона из отсева: 1:6 (на 1 часть цемента 6 частей отсева);

— состав бетона из песка и щебня: 1:4:3,5 (на 1 часть цемента 4 части щебня и 3,5 части песка). На самом деле, здесь нужно поэкспериментировать самостоятельно. Возможно, песка стОит чуть-чуть взять больше или наоборот, щебня чуть-чуть меньше, чтобы бетон получался нужной пластичности. При недостатке песка (или избытке щебня) поверхность стяжки трудно будет сделать гладкой.

Можно также купить сухие смеси для стяжки тёплого пола:

Разводят такие смеси обычным «миксером», закрепляемым в дрели.

В них добавлены разные пластификаторы, поэтому работать с такими смесями легче.

Или можно купить пластификатор, например, от Rehau:

— и добавить его в бетон при замешивании. Пропорции читайте в инструкции на упаковке к пластификатору.

Ещё у компании Rehau есть стекловолокно для армирования бетонной стяжки. Поставляется оно в таких пакетах:

Конечно, на фото нельзя отличить содержимое пакета от чего-то другого внешне схожего, но уж поверьте, это оно.

Армовата или армировочное волокно просто замешивается вместе с бетоном в бетономешалке и всё. То есть с таким стекловолокном можно обойтись без прочей арматуры (без арматурной сетки) в стяжке.

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

• увеличение расхода материала приводит к удорожанию конструкции;
• чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
• уменьшение пространства в отапливаемом помещении;
• может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.
