Столбчатый фундамент для бани – технология изготовления своими руками

Пошаговая технология заливки на примере ленточного фундамента

Рекомендуемая схема действий включает следующие этапы:

1. Расчистка строительной площадки.

2. Разметка будущего фундамента под баню: начиная с внутреннего угла по периметру 4×6, с пометкой несущих стен и проверкой по диагонали (допустимое отклонение составляет 20 мм). Для обозначения используются колья длиной не менее 70 см и веревка, по краям предусматривается запас около 10 см

На этом этапе важно проверить ровность углов и отсутствие перекосов по диагонали, все габариты измеряются несколько раз

3. Копка траншеи под ленточный фундамент: глубина включает высоту ленты, дренажную подушку и 10 см запаса на осыпающийся грунт, ширина – на 15 см выше расчетной. Выкопанная земля ссыпается вглубь будущей бани.

4. Засыпка гравийной-песчаной подушки – не менее 10 см на каждый слой с тщательной трамбовкой. На пучинистых грунтах толщина песка возрастает до 50 см, это учитывается на предыдущем этапе.

5. Установка опалубки, с этой целью используются сбитые деревянные щиты толщиной от 3 см без крупных щелей. По периметру обновляют и перепроверяют разметку основания, по углам вбивают колья или жесткие пруты. Высота опалубочных конструкций зависит от размеров ленты, над уровнем грунта они поднимаются на 10-15 см. На этом этапе закладывают вентиляционные и канализационные отверстия (при необходимости). Для исключения перекоса между щитами закрепляют деревянные бруски одинаковой длины.

6. Засыпка битого кирпича на дно.

7. Сборка и укладка арматурного каркаса. Для фундамента под баню подходят металлические прутья с диаметром от 12 до 16 мм, соединяемые с помощью проволоки или пластиковых хомутов. Каркас проще сделать снаружи, далее его размещают так, чтобы металл не касался будущих краев ленты (рекомендуемый отступ составляет не менее 5 см).

8. Приготовление и распределение бетона внутри опалубки. Ленточное основание под баню можно залить готовым бетоном или сделать его самому. Рекомендуемые пропорции для самостоятельного замеса: 1:3:3,5:0,5 (цемент:песок:щебень:вода). Отзывы о допустимой прочности расходятся, нормативный минимум для готового бетона – М150, но практика показывает, что лучше выбрать более высокую марку. Раствор заливается слоями по 20 см, каждый из них слегка трамбуется (крепкой палкой, дрелью или молотком выбиваются пузыри воздуха), после чего без перерыва приступают к следующему, верхний тщательно разравнивается.

9. Снятие опалубки через 1 неделю. Вызревание бетона (3-4 недели).

По аналогичной схеме можно залить фундамент для бани своими руками при выборе столбчатого типа. В этом случае меняется 3 пункт пошаговой инструкции: вместо траншеи выкапываются углубления для закладки квадратных опор. Рекомендуемый размер столбцов по углам составляет 40х40 см, боковых – 25х25, глубина подбирается из учета уровня грунтовых вод и 15 см гравийной прослойки. Опоры возводят из ж/б, жженого кирпича, камня, забетонированных асбестоцементных труб диаметром от 20 мм.

Рекомендации

Для снижения риска перекоса бани и поднятия ленточного фундамента на пучинистых грунтах следует сделать более толстую песчаную подушку: не менее 50 см в сравнении с обычными 20. В стандартных условиях основание не утепляют и гидроизоляцию выполняют самую простую: обмазывают битумными мастиками верхнюю сторону бетонного массива. На участках с риском подтапливания рекомендуют залить раствор поверх пенополистирольных плит и утеплить (или как минимум изолировать от влаги) вертикальные стенки.

Распространенные ошибки

Главная опасность связана с выбором неправильного типа основания или недостаточной глубиной заложения. Баня – легкая постройка, даже на водонасыщенных и пучинистых грунтах многих проблем удается избежать увеличением толщины засыпки песчаной подушки. При сомнении в своих силах при оценке почвы или расчете параметров фундамента лучше обратиться к специалистам. Также к грубейшим нарушениям технологии заливки относят:

Сварку армирующих прутьев между собой, единственно верным соединением служит обвязка проволокой или хомутами.
Использование бетона с маркой прочности ниже М150.
Приготовление и заливку раствора в холодное время года или прерывание процесса

На стандартное ленточное основание 4х6 м без несущих стен уходит чуть больше 5 м3 бетона, важно провести этот этап в один день.
Зимовка ненагруженного фундамента. Без консервации, утепления и возведения несущих стен ее перенесут только свайные и столбчатые основы, ленточные и плитные деформируются под воздействием морозного пучения грунта.

Конструкция с ростверком


Сооружение с ростверком делает возможным одинаковое сообщение и передачу нагрузки от стен к опорам, которые в свою очередь передают нагрузку в почву.

То есть несущая часть, объединяет сваи в общий силовой силуэт, тем самым существенно снижает нагрузку на основу, и повышает прочность банного комплекса.

Ростверк не соприкасается с грунтом, что уменьшает риск ржавчины, вред от сырости и деятельности насекомых. Но, даже в этом случае, нельзя игнорировать гидроизоляцию.

Высота ростверка под значительную конструкцию должна быть не менее 20 см. Если перекрытие будет опираться на дополнительные столбы, ростверк делают шириной, равной ширине стен.

Если балки кладут непосредственно на ростверк, то его углубляют внутрь бани на расстояние, достаточное для опоры балок.

Возведение ж/б ростверка схоже с заливкой ленточной подошвы:

  1. На верхний срез столбов наносится битумная мастика.
  2. С помощью арматуры соединяются перемычки — из них выполняется каркас.
  3. Устанавливается деревянная опалубка.
  4. При низком ростверке на дно насыпается песок со щебнем. При висячей – дном опалубки послужит настил из досок, который подпирается снизу брусками. Еще способ: насыпать под настил грунт или песок, после того как бетон встанет — удалить.
  5. Опалубка застилается изнутри гидроизолирующим материалом (например, рубероидом).
  6. Устанавливается армокаркас. К вертикальной арматуре проволокой привязывают продольные прутья на двух уровнях, снизу и сверху. Расстояние от арматуры до поверхности бетона – не менее 3 см.
  7. Затем заливается бетон.

Опалубку снимают через месяц. Удаляют песок из продухов, делают гидроизоляцию.

Строим ленточный фундамент

Именно этот тип основания выбирается чаще всего. Весь процесс работы состоит из нескольких последовательных шагов:

  1. Разметка.
  2. Земельные работы.
  3. Установка опалубки.
  4. Закладка металлического каркаса.
  5. Заливка/трамбовка бетона.

Если выполнять работы в такой последовательности, то особых проблем вы не испытаете.

  • Первым делом выполняете разметку фундамента. Делать это лучше по заготовленному проекту строительства. Так, определяете первую точку. От нее отмеряете длину к второй точке. Каждая последующая точка должна определяться строго с прямым углом. Для этого можно использовать «египетский треугольник». Стороны в нем имеют такое соотношение – 3:4:5. Сделать его лучше всего из досок. В результате необходимо найти 4 точки (на случай, если фундамент будет иметь прямоугольную или квадратную форму), в которые забиваете колышки.
  • После этого натягиваете веревку между каждым колышком. Для упрощения работы, по ширине фундамента забиваете 2 колышка и натягиваете 2 параллельные веревки.

  • Следующий этап – земельные работы. Для начала снимаете растительный слой грунта, глубиной до 250 мм, который рекомендуется сразу вывести за пределы будущего фундамента.
  • Теперь можно копать траншею под ленточный фундамент. Глубину определяете по уровню промерзания грунта в вашем регионе.
  • Дно траншеи обязательно утрамбуйте. После чего засыпьте дно песком, слоем 100–200 мм. Его обязательно следует утрамбовать. Предварительно смочите песок. Также засыпаете слой щебня и трамбуете его.
  • Далее, осуществляется установка опалубки, используя деревянные щиты. Если щиты имеют ровные верха, то опалубка может служить верхом фундамента. Если же нет, то перед заливкой бетона натяните внутри опалубки веревку по уровню и по ней заливайте фундамент.

  • Чтобы щиты было легко демонтировать и при этом не повредить бетон, закрепите на внутреннюю часть опалубки пергамент или подобный материал.
  • Обязательно закрепите опалубку распорками. Также щиты можно связать между собой. Это позволит опалубке выдержать давление, создаваемое бетоном. Что касается распорок, то их следует устанавливать каждые полметра.
  • В уже установленную и зафиксированную опалубку следует поместить металлический каркас для армирования бетона. Если фундамент имеет ширину 50 см, то размер ячеек на каркасе может быть 30 см. Сечение арматуры 12 мм. Связывается арматура вязальной проволокой Ø1 мм. Проследите за тем, чтобы металлический каркас располагался от дна траншеи и стенок опалубки на расстоянии не ближе 50 мм.

Следующий этап работы, пожалуй, самый трудоемкий – заливка бетона. Залитый бетон следует качественно проштыковать чтобы из его полости удалились пузырьки воздуха. Уплотнять бетон следует до тех пор, пока с щелей щита не пойдет цементное молочко.

Выравнивать верх фундамента можно двумя способами. Заливка осуществляется по натянутому в опалубке шнуре или же поверху опалубки, которая имеет ровные края и установлены по горизонтали. Так, фундамент полностью готов.

Если в бане будет сооружаться печь, то одновременно можно осуществить заливку фундамента и для этого сооружения.

Фундамент для бани своими руками: пошаговая инструкция для разных его типов

Разные типы фундамента подразумевают различные технологии их заложения. Рассмотрим каждый из них.

Рекомендуем также ознакомиться со следующими нюансами банных фундаментов:

Ленточный фундамент для бани своими руками

Ленточный может быть мелкозаглубленным и с полной глубиной заложения. Разница между ними обычно в глубину промерзания грунта. То есть подошва первого на 20 см ниже уровня плодородного слоя, а второго — на те же 20 см ниже уровня промерзания грунта в данной местности.

  1. Начинать следует с геологического исследования участка. Сегодня геологи предлагают и недорогие (частичные) варианты. От их выводов зависит, можно ли делать мелкозаглубленный фундамент. Они дадут добро в случае, если грунт сухой, малоподвижный, с небольшой глубиной промерзания.
  2. Разметка. Прежде чем приступать к ней, сначала надо убраться на участке и снять плодородный слой почвы на пятне застройки. Добавьте к стоимости фундамента работы бульдозера, если неровности окажутся велики. В итоге должна получиться ровная площадка, разность высот которой проверяется гидроуровнем.

    • После этого с помощью теодолита или простейших знаний геометрии размечается внутренний контур будущей бани. Линии образуются строительными нитками, натянутыми между колышками. Перед переходом к внешнему контуру стоит обязательно сверить длины диагоналей — они должны быть равны.
    • Второй (внешний) контур размечается по ширине фундамента, которая равна толщине будущих стен плюс 10 см.
    • Последними размечаются внутренние перегородки и фундамент для печки (если решили ставить каменную или железную печь).
  3. Траншея. Выкапывая траншею, нужно добавить с каждой стороны по 10 см — это прибавка под будущую опалубку. Конечно, мелкий фундамент просто выкопать самому, а при значительной глубине заложения может понадобиться специальная техника, которую придется нанять. Добавьте еще 20 см на подушку из песка. На нем, кстати, экономить не стоит, он важен для будущей устойчивости фундамента.
  4. Опалубка. Обычно ее делают из обрезной доски, которую, кстати, после разборки можно использовать для создания обрешетки кровли или найти другое применение. Вместо обрезной доски допустимо использовать влагостойкую фанеру.

Монтаж опалубки ведется прямо на участке. Минимальная высота ее стенок над уровнем земли 30 см. Старайтесь забивать гвозди в одну сторону — это облегчит потом разбор конструкции. А для того, чтобы опалубка стояла неподвижно, нужно еще сделать распорки для противоположных щитов.

Внутрь стоит постелить полиэтилен и закрепить его на бортах опалубки степлером.

5. Армирование. Для него используются стальные прутья с диаметром 12 мм и желательно с антикоррозионным покрытием. Первым делом в дно траншеи вертикально вбиваются прутки арматуры, которые должны быть ниже бортов опалубки на 5 см. Вбиваются они в два ряда, с шагом 50 см и отступом от каждого борта в 5 см.

Следом кладутся горизонтальные прутки, но они не должны касаться дна. Высота над дном траншеи 7-10 см. Для этого под них временно подкладывают кирпичи. Затем вертикальные и горизонтальные прутки соединяются вязальной проволокой.

Второй ряд горизонтальных прутков должен быть на 6-8 см ниже обреза будущего фундамента. Для крепления снова используется вязальная проволока (сварка не рекомендуется).

6. Заливка. В большинстве случаев рекомендуется брать цемент М-500. В зимнее время заливку ленточного фундамента лучше не проводить, но если нет другого варианта, то придется добавить в бетон пластификаторы (жидкое мыло или средство для мытья посуды в количестве 200 мл на один замес бетономешалки), а потом позаботиться об утеплении застывающего бетона.

Рецепт раствора: цемент (1 часть), песок (3 части), щебень средний и мелкий (5 частей). Фракции щебня: 60-70% среднего и 40-30% мелкого.

Сначала смешайте ингредиенты всухую, потом добавьте воду в количестве 0,5 от доли цемента.

Заливку вести желательно в один прием. Если нет возможности, то минимально нужно заливать 20 см раствора.

Следующий этап — выгонка воздуха. Для этого нужно штыковать (протыкать куском арматуры) раствор и постукивать по стенкам опалубки. Но лучше воспользоваться строительным вибратором.

Снимают опалубку через 3-7 дней, а потом оставляют фундамент на 3 недели для окончательного застывания. В жару его нужно поливать водой 2-3 раза в день и закрывать от солнца, в холод или дождь — закрывать пленкой. Через 28 дней после заливки ленточный фундамент для бани будет готов к возведению стен.

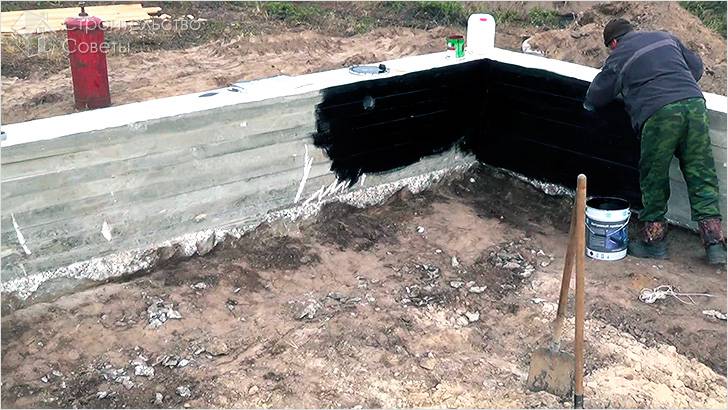

Просохший фундамент нужно сразу же гидроизолировать, например, битумной мастикой и рубероидом.

Если полученной информации недостаточно, прочтите нашу статью, целиком посвященную ленточным фундаментам.

Подготовительные работы

Чтобы баня получилась надежной и долговечной, следует принять во внимание возможность просадки почвы, вероятность оползней и наклон участка при возведении фундамента. Мелко заглубленную основу можно возводить на песчаных почвах, т

к. грунт практически не движется. На глинистых и черноземных участках фундамент следует опустить на 20 см ниже, чем глубина промерзания почвы. На дно траншеи укладывают слой песка высотой 15 см и щебень

Мелко заглубленную основу можно возводить на песчаных почвах, т. к. грунт практически не движется. На глинистых и черноземных участках фундамент следует опустить на 20 см ниже, чем глубина промерзания почвы. На дно траншеи укладывают слой песка высотой 15 см и щебень.

Участок под строительство бани должен иметь уклон в любую сторону, кроме севера, для стока талых и дождевых вод. После анализа почвы приступают к подготовительным работам:

  • расчищают от мусора и выравнивают участок по уровню;
  • наносят разметку на 10 см шире толщины стен при помощи веревки и колышек;
  • снимают верхний слой почвы.

Разметка фундамента под баню

Для возведения фундамента потребуются инструменты:

  • рулетка;
  • угольник;
  • уровень;
  • шнур, веревка или бечевка;
  • деревянные колышки по 50см длиной;
  • отвес;
  • кельпа;
  • мастерок;
  • ведро, лопата.

Инструменты для возведения бани

Как определить грунт и рассчитать фундамент:

Изготовление фундамента

После предварительной разметки, планировки и выравнивания площадки под фундамент можно приступать к закладке фундамента. Рассмотрим процесс изготовления ленточного фундамента с малой глубиной заложения, как наиболее распространенного и пригодного для возведения стен бани из любого материала.

Ленточный фундамент с малым заглублением представляет собой бетонную ленту шириной около 30 см, уходящую в грунт на глубину 30 – 50 см, верхний край которой находится выше поверхности грунта на 15-20 см, образуя цокольную часть строения.

Для проведения работ необходимы следующие инструменты:

  • разметочные колышки;
  • мерный шнур или проволока;
  • строительный уровень;
  • отвес;
  • штыковая и совковая лопата;
  • молоток;
  • пила ножовка по дереву;
  • пила ножовка по металлу;
  • пассатижи;
  • строительный вибратор;
  • бетономешалка.

На размеченной под строительство при помощи колышков и шнура площадке выкапывается траншея. Ее глубина 0,5 м, ширина – около 30 см. Дно траншеи засыпается слоем песка толщиной 10 см и трамбуется. Поверх песчаной подушки насыпается слой гравия (10 см) и утрамбовывается так, чтобы песок и гравий образовали единую смесь.

Согласно плану в специальные углубления укладываются сливные и водопроводные трубы, а также, при необходимости, трубы для электропроводки. Для организации слива обычно используется сливной колодец, располагающийся на расстоянии 3-5 м от стены бани. Сливные трубы укладывают с уклоном в сторону сливного колодца для организации самотека воды. В местах прохождения трубы через бетонную ленту фундамента на поверхность трубы наматывается несколько слоев гидроизоляционного материала, чтобы не повредить поверхность трубы в процессе заливки бетона в опалубку.

По краям траншеи устанавливается опалубка из досок шириной 20 см, образующая верхнюю цокольную часть фундамента. Доски закрепляются при помощи распорок и колышков, вбитых в грунт. В углах доски дополнительно скрепляются гвоздями или вязальной проволокой. Вертикальность стенок траншеи и расположение опалубки проверяется отвесом, горизонтальное положение края опалубки корректируется при помощи строительного уровня.

В подготовленную траншею с установленной опалубкой укладывается 2-3 контура арматуры диаметром 10-15 мм. Вертикальные отрезки арматуры соединяются с горизонтальными прутьями при помощи вязальной проволоки. Шаг крепления вертикальных прутьев не должен превышать 0,5 м. Концы горизонтальных арматурных прутьев не должны находиться в углах здания, для чего при монтаже арматура изгибается так, чтобы концы прутьев находились не ближе 0,5 м от угла здания.

Прутья опалубки укладываются так, чтобы они не выступали из бетона. В противном случае арматура будет подвержена коррозии, что может послужить причиной нарушения целостности ленты фундамента под нагрузкой в процессе его эксплуатации.

После окончания монтажа и проверки прочности крепления арматуры в траншею заливается бетон, из которого при помощи строительного вибратора удаляются пузырьки воздуха. Поверхность бетона выравнивается и закрывается гидроизоляционным материалом для защиты от атмосферной влаги и прямых лучей солнца. Через 10-14 дней после полного затвердения бетона можно удалить опалубку и начать возведение стен бани.

В случае, если внутренние перегородки бани легкие, нет необходимости использовать в качестве их опоры ленточный фундамент. Для уменьшения трудозатрат и экономии материала в точках пересечения внутренних перегородок можно использовать элементы столбчатого фундамента. Для изготовления несущих опорных столбиков под внутренние перегородки бани можно использовать жженый кирпич или бетон. Размер фундаментных столбиков из кирпича обычно составляет 0,5х0,5 м, из бетона  – 0,6х0,6 м.

Если для отопления бани используется печь-каменка большой массы, то для ее установки необходимо изготовить отдельный фундамент, который можно сделать в виде сплошной бетонной плиты или изготовить комбинированную конструкцию в виде кирпичных заглубленных столбов, пространство между которыми также выкладывается кирпичом на цементном растворе.

Варианты столбчатых фундаментов для бани

Для такого небольшого сооружения, как баня, можно использовать несколько вариантов устройства столбчатого основания:

  • опорно-столбчатая основа из блоков;
  • столбчатая разновидность с ростверком;
  • основание из труб;
  • буронабивной фундамент.

Рассмотрим каждый из перечисленных вариантов подробнее.

Опорно-столбчатая основа из блоков

Это самый простой и доступный вариант, который реализуется из готовых железобетонных блоков размером 0,4х0,2х0,2 м. Исходя из таких типоразмеров, для одной опоры вам понадобится 4 блока.

Такие столбики устанавливаются по углам строения. Также они монтируются в местах пересечения конструкций и под тяжеловесными простенками. Если в бане будет сооружаться печь, то под ней тоже нужно сделать фундамент.

Работы ведут в такой последовательности:

  1. После выполнения разбивки местности в нужных местах копают ямы требуемой глубины под столбы.
  2. На дно каждой ямы насыпается песок, смачивается водой и трамбуется.
  3. После этого можно начинать укладку блоков. Между собой элементы соединяются при помощи вязкого цементного раствора.
  4. Обязательно выполняется гидроизоляция столбов по периметру. Для этого можно использовать рубероид.
  5. После возведения столбиков производится укладка деревянных балок, которые свяжут всю конструкцию. Перед их укладкой столбы накрываются двумя слоями рубероида для изоляции от влаги первого венца или соединяющей балки.
  6. Перед укладкой первого ряда брёвен бани деревянные балки обязательно закрываются гидроизоляцией, чтобы влага от основания не передалась стенам.

Столбчатое основание с ростверком

Благодаря ростверку вся конструкция основания будет объединена в единую конструкцию, от чего станет ещё прочнее. На ростверк устанавливается наземная часть бани. Он выполняется из балок, которые укладываются на столбы и крепятся к ним. Такой вариант больше подходит для бань из штучных материалов – пеноблоков, кирпича. При выполнении деревянного строения из бревна или бруса функции ростверка возлагаются на первый венец или ряд.

Ростверк можно использовать с разными видами столбчатых оснований. При этом он бывает высокий и низкий:

  • низкий ростверк находится ниже земной поверхности;
  • высокий ростверк устанавливается по верху столов.

Основание из труб

Для выполнения столбов можно использовать стальные или асбестоцементные трубы подходящего диаметра (обычно достаточно 20 см). Эти трубы будут выполнять функции столбика и несъёмной опалубки одновременно.

Для большей прочности внутрь полой трубы устанавливается арматурный каркас и заполняется бетоном марки не менее 200 (без добавок). Работы по монтажу ведут в такой последовательности:

  1. После выполнения разбивки и выкапывания ям выполняется установка полых труб. Трубы выравниваются по уровню в строго вертикальном положении и фиксируются.
  2. Внутрь каждой трубы помещается каркас из арматуры.
  3. Затем труба на 1/3 заполняется бетоном. После проведения вибропрессовки бетон заливается в остальную часть трубы.
  1. Дальше можно засыпать и трамбовать грунт в яме вокруг трубы.

Буронабивной фундамент

Буронабивное основание – нечто среднее между свайным и столбчатым фундаментом. Суть метода состоит в следующем: при помощи бура бурится скважина, куда потом заливается бетон. Основное достоинство такого основания – его высокая несущая способность. Оно может выдержать не только деревянную баню, но и более капитальное сооружение. Единственным недостатком считается высокая цена и сложность работ.

Последовательность работ следующая:

  1. После выполнения разбивки на местности бурят скважины в нужных местах. Оптимальный диаметр скважины – 30 см. А глубина проходки должна быть на 15-20 см ниже отметки промерзания.
  2. Чтобы повысить эксплуатационные характеристики стенки скважины обрабатывают специальным раствором.
  3. Внутрь проходки укладывают арматурный каркас из связанных между собой прутьев арматуры.
  4. После этого можно заливать бетон в несколько приёмов с последующей трамбовкой каждого слоя.
  5. Все последующие строительные работы по возведению бани можно вести через 28 дней (срок полного застывания бетона).
