Расчет проводки

Последовательность расчета сечения проводников

Так как мы рассчитываем проводку для своего дома, то в нашей статье мы попытаемся привести и учесть и другие нормы ПУЭ, касающиеся частных домовладений и квартир.

Главным из них для нас является п.6.2.2 ПУЭ, который нормирует, что в квартирах и домах все групповые линии должны питаться от автоматических выключателей на ток не более 25А. Исходя из этого, и провода для питания таких групповых сетей не должны рассчитываться на больший ток. Исключение составляет только расчет проводов ввода питания на квартиру.

Расчет номинальной мощности

Исходя из всего вышесказанного, главным критерием для нас является мощность приборов, подключаемых к сети. Именно поэтому расчет стоит начать с суммарной нагрузки.

Прежде всего, считаем мощные потребители, такие как: кондиционеры, электрические печи, электронагреватели и бойлеры. Если мощность таковых приборов превышает 1,5 – 2кВт, то целесообразно рассмотреть их питание отдельной линией.

Итак:

Если вы делаете расчет своими руками, то желательно отдельно посчитать суммарную мощность электроприборов и сети освещения.

На фото представлены номинальные мощности различных электроприборов

  • Если у вас есть мощные бытовые приборы, то их не учитывайте при подсчете суммарной мощности. Для них мы выделим отдельную линию.
  • При расчёте принимайте подключение к каждой розетке самого мощного электроприбора. При этом маломощную видео и другую бытовую технику можно округлить. Главное, не посчитайте один и тот же прибор дважды.
  • В большинстве случаев суммарная нагрузка будет около 3-5кВт на каждую жилую комнату. Не пугайтесь таких цифр.
  • Если количество розеток в квартире превышает 10, то суммарную нагрузку, согласно п.4.4 ВСН 59-88, умножаем на поправочный коэффициент 0,9. Если розеток больше 20, — на 0,8.

Расчет номинального тока

Так как у нас имеется только формула расчета сечения провода по току, то переводим мощность в номинальный ток.

Для этого используем формулу: I=P/U×cosα, где I – наш номинальный ток; P – полученная у нас суммарная мощность, U – номинальное напряжение сети (для однофазной сети 220В, для трехфазной сети 380В); а cosα – коэффициент мощности.

Если вы найдете его на всех приборах, то можете получить путем умножения суммарный коэффициент мощности. А можно пренебречь им и принять его равным единице, это создаст определенный запас нашим расчетам.

Приведем пример. Допустим, суммарная мощность у нас получилась 10кВт. Приняв коэффициент мощности равный единице, для однофазной сети получаем номинальный ток равный 45,45А.

Сведенная таблица выбора сечения провода по номинальному току

Но как мы уже отмечали, питание электроприборов в квартире должно осуществляться от автоматических выключателей на ток не более 25А. Поэтому в нашем случае мы разделяем нагрузки на две группы, питающихся от автоматов по 25А, либо на три группы, питающиеся от автоматов на 16А. Здесь уже определяющим становится цена материалов и удобство, поэтому перед нами открывается свобода выбора.

Влияние на расчет остальных параметров

Но расчет сечения проводов по току на этом не заканчивается. Теперь нам следует учесть все дополнительные параметры и возможные условия прокладки.

Итак:

  • Если предполагается, что ваши провода будут улаживаться пучками, то к номинальным токам, указанным в таблицах, следует применить поправочные коэффициенты. Так, согласно п.1.3.10 ПУЭ, если количество проводов в пучке больше 4-х, то коэффициент будет 0,68. Если больше 6, то 0,63, если больше десяти, то 0,6.
  • Если предполагается, что провода будут проложены в помещениях или на улице, где средняя температура отличается от +15⁰С, то следует воспользоваться температурными поправочными коэффициентами из таблицы 1.3.3 ПУЭ.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.


Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм 2 , для меди. Алюминиевый кабель в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

Расчет электропроводки: с чего начать

Сначала все промеряем и посчитаем. Полученные цифры следует умножить на 1,15 или 15%. Это стандартный запас при технических расчетах.

Если вы не можете все промерить и надо знать «хотя бы примерно», то можете пользоваться простым приближением: площадь помещений (в квадратных метрах) умножается на 2! То есть для стандартной двухкомнатной квартиры общей площадью 50-53 м2 потребуется около 100 м кабеля. Как ни страшно это звучит. А уж если в бой вступает дизайнер, то готовьтесь умножать на 3, а иногда на 5. Обычно он сам все посчитает и «порадует» Вас.

А что если используется несколько типов проводов? Тут, к сожалению, имеется риск. Попробуйте брать из расчета 1:2. Одна часть на
, две части на электроснабжение. Если требуется проложить отдельный кабель до стиральной машины, кондиционера или электроплиты, то придется вымерять длины по конкретной траектории.

Автоматических выключателей сразу вагон брать не нужно. Эти вещи покупаются под конкретные задачи и их количество, как правило, всегда известно. Просто купите в меру вместительный электрощиток, чтобы наращивать номенклатуру по необходимости. Например, был куплен обычный
на одно место, то при желании можно установить дифференциальный на 2 места или УЗО.

Всего не учесть и не предусмотреть, но попытаться можно.

Тут все по максимуму.

1. Количество точек энергопотребления (розетки, выключатели и светильники):

На кухне — спаренные розетки во всех четырех углах плюс 2 колодки на 4-5 розеток в рабочей зоне для печек, соковыжималок, комбайнов, электрочайников и др. В ванной — 2 розетки (или 1 спаренная) под стиральную машину, фен, электробритву и др. В комнатах — спаренные розетки во всех четырех углах еще 2-3 розетки для фумигаторов, ночников, подзарядки различных гаджетов. Выключатели ставятся из расчета 1 выключатель на помещение, но если у вас квартира в двух уровнях, следовательно, с лестницей, или в помещении 2 двери и возле каждой вы хотите поставить выключатель, тогда вам понадобятся специальные выключатели и дополнительная электропроводка. Количество светильников на потолке и на стенах зависит от вашей фантазии, но как минимум по 1 на комнату (меньше не имеет смысла).

2. Длина
:

Посчитайте по плану общую длину проводов и умножьте полученный результат на 1.2. 1.2 — это поправочный коэффициент, учитывающий дополнительный расход провода при электромонтажных работах и возможные ошибки при расчетах. Есть более простой, но менее точный способ: площадь квартиры умножьте на 3. Например для стандартной 2комнатной квартиры площадью 50 м 2 необходимо 150 метров проводов.

3. Тип провода
:

Лучше использовать медный двухжильный провод с многопроволочными витыми жилами. Если при прокладке проводов вы будете использовать пластиковый гофрорукав, то достаточно купить провода с обычной изоляцией. Во всех остальных случаях лучше использовать провода с двойной изоляцией, или, говоря по-научному, электрокабели. Однако, если у вас в загашнике имеется алюминиевый двух или трехжильный провод с литыми жилами еще советского производства — можете его использовать, лишь бы крысы изоляцию не проели и сечения для ваших нужд хватило.

4. Сечение:

Тут все зависит от того, какая у вас будет максимальная нагрузка. В стандартном варианте основные потребители энергии — стиральная машина-автомат (мощность до 2,2 киловатт, сила тока до 10 ампер) и электрочайник (мощность до 2,2 киловатт, сила тока до 10 ампер), остальные стандартные электроприборы (кухонные комбайны, пылесосы, компьютеры, телевизоры, освещение) могут добавить до 3 киловатт, но если использовать теорию вероятности, то получится 1 киловатт. В сумме — 5.4 киловатта или 24 Ампера. Это значит, что для основной разводки вам подходит стандартный кабель с сечением жилы 2.5 мм. Для освещения (провода от комнатной распределительной коробки до светильника, между светильниками и от коробки до выключателя) достаточно кабеля сечением 0.5 — 0.75 мм 2 . Электроплиты с духовками потребляют до 10 киловатт. Кондиционеры добавят по 0.1 киловатт на каждый м 2 . Теплые полы — по 0.2 киловатта на каждый м 2 . Так что считайте, а определить необходимое вам сечение можно по таблице:

Длина основного силового кабеля в многоэтажке сколько метров 10 этажный дом

Расчет длины и сечения основного силового кабеля в многоэтажном доме может понадобиться при ремонте электропроводки. Так, жители старых квартир нередко меняют проводку в пользу более мощной. При этом, напряжение на силовой кабель увеличивается. Из-за этого кабель греется и приходит в негодность. Возникает резонный вопрос о замене главного силового кабеля в подъезде на кабель с большим сечением. Основные проблемы, с которыми могут столкнуться жильцы – это получение разрешения от коммунальщиков ЖЭУ или ТСЖ, очередь на исполнение заявки ремонтной бригадой и стоимость самого кабеля.

Так как основной кабель проходит только от ВРУ до последнего этажа, рассчитать его протяженность не составит большого труда: она будет равняться высоте дома с учетом необходимых технологических зазоров.

Для десятиэтажного дома длина кабеля составит порядком 35 метров. Но все эти предварительные расчеты можно использовать только для вычисления ориентировочной стоимости кабеля. Точную длину и сечение необходимо узнавать только у работников соответствующего коммунального предприятия, к которому относится ваш дом.

Виды проводки

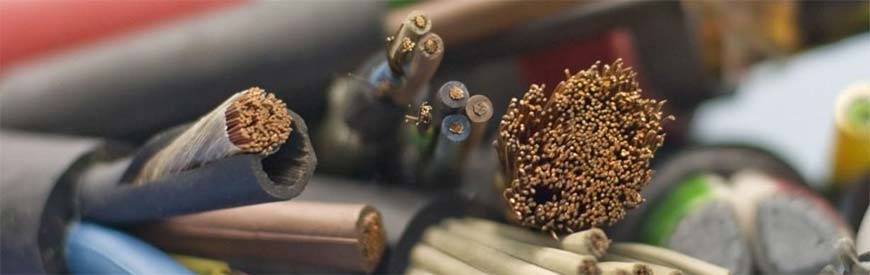

Перед процедурой расчета сечения кабеля, необходимо определиться с материалом, из которого он будет изготовлен. Это может быть алюминий медь или гибрид — алюмомедь. Мы подробно расскажем и характеристики каждого изделия, а также их достоинствах и основных недостатках:

  • Алюминиевая проводка. В сравнении с медной, ее приобрести можно по более низкой цене. Она значительно легче. Также ее проводимость практически в 2 раза меньше, чем у проводки из меди. Причиной этому является возможностью окисления в течение некоторого времени. Стоит отметить, что такой тип проводки требуется через какое-то время заменять, так как она постепенно будет терять свою форму. Запаивание алюминиевого кабеля можно проводить самостоятельно без помощи специалиста;
  • Медная проводка. Стоимость такого изделия в несколько раз превышает алюминиевый кабель. При этом, по мнению экспертов, ее отличительной чертой является эластичность, а также существенная прочность. Электрическое сопротивление в ней достаточно небольшое. Запаивать такое изделие достаточно легко;
  • Алюмомедная проводка. В ее составе большая часть отведена алюминию, и только 10–30 % составляет медь, которая покрыта снаружи термомеханическим методом. Именно по этой причине проводимость изделия чуть меньше медного, но при этом больше алюминия. Его можно приобрести меньшей стоимость, чем медный провод. В течение всего периода эксплуатации, проводка не будет терять форму и окисляться.

Именно такой тип проводки рекомендуют использовать взамен алюминиевой. При этом неё диаметр должен быть точно такой же. В том случае, если вы меняете на медь, то такое соотношение должно быть 5:6.

Если выбор сечения проводов необходимо для прокладывания в бытовых условиях, то эксперты рекомендуют использовать многожильные провода. В таком случае они гарантируют вам гибкость.

Сечение кабеля

Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора.

Итак, допустим, что у нас на кухне следующие приборы:

– электрический чайник 2,0 кВт

– печь СВЧ 0,7 кВт;

– холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.

Сечение провода в мм²Максимально допустимая сила тока для меди (А)Максимально допустимая сила тока для алюминия (А)
0,75118
1,01511
1,51713
2,52519
4,03528
6,04232
10,06047
16,08060

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% – это стандартный запас.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).

Или же так:

  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

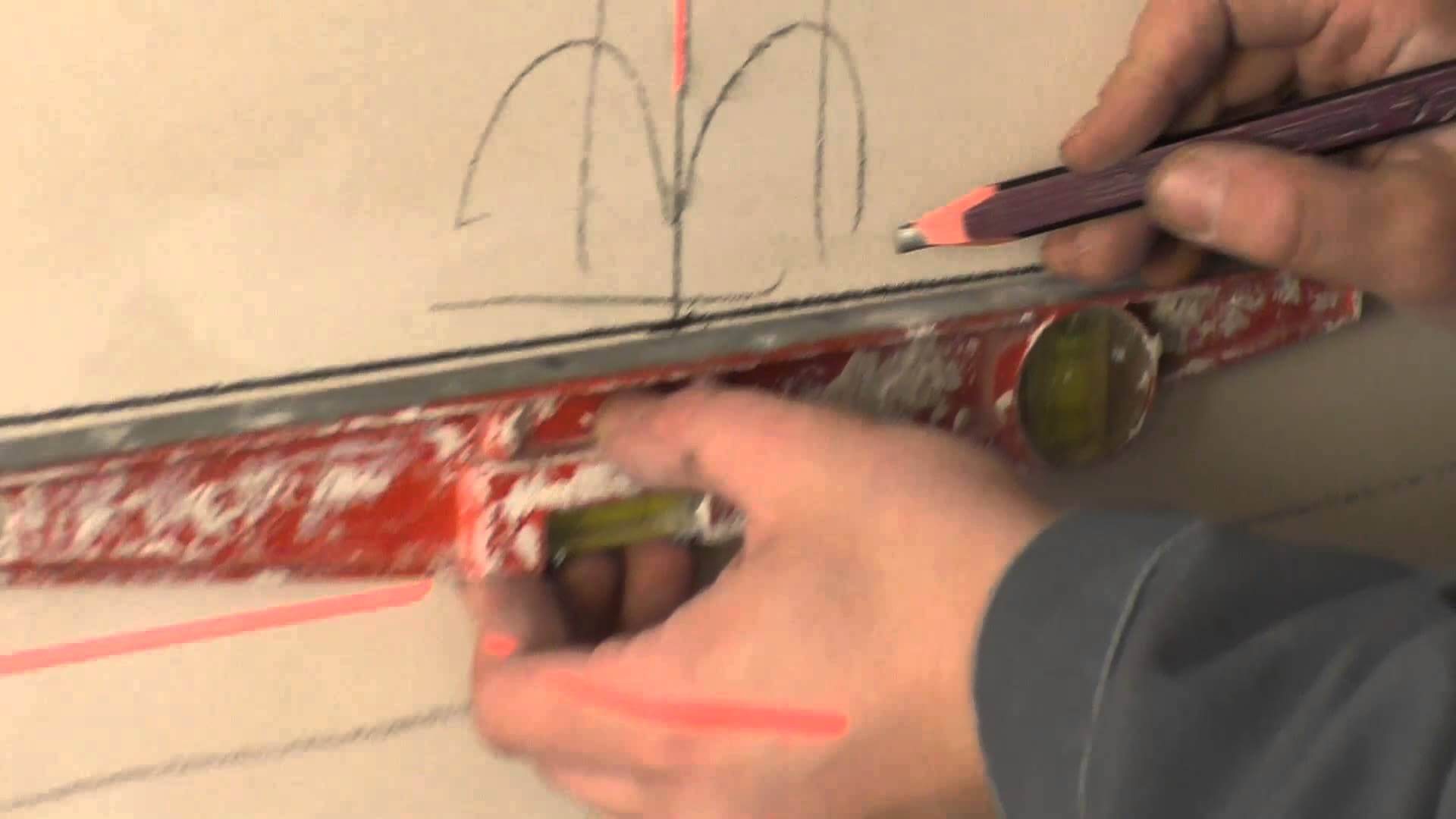

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Вернуться к содержанию

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

  1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
  2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
  3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
  4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
  5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Заключение

Наступил момент, которого так долго ждали, в электрическом щите включается автомат ввода. И при этом все прислушиваются и принюхиваются, не «коротит» ли где-то. Дальше последовательно включаются линии и все с замиранием сердца смотрят – не стрельнет ли какое-то УЗО. Но нет, все тихо. Все работает!

Если такой момент настанет у читателей нашего портала, то мы будем очень рады! Тогда у хозяина дома будет повод гордиться всю жизнь тем, что он своими руками сделал электропроводку своего дома. А у нас, коллектива авторов, будет повод гордиться тем, что наши советы в чем-то помогли.

Источники

  • https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html
  • https://energy-systems.ru/main-articles/proektirovanie-elektriki/1347-raschet-provodki
  • https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-proizvesti-raschet-secheniia-provodov-dlia-provodki-5d7685514e057700aee330be
  • https://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html
  • https://remoskop.ru/kalkuljator-rascheta-jelektroprovodki.html
  • https://repaireasily.ru/volt/raschyot-elektroprovodki.html
  • https://m-strana.ru/articles/montazh-provodki-v-dome/
  • https://zen.yandex.ru/media/vodatyt/shemy-elektroprovodki-v-chastnom-dome-samostoiatelnyi-montaj-po-instrukcii-5e9aaaf165d5b620781ec51e
  • https://sovet-ingenera.com/elektrika/docs-elektrika/sxema-elektroprovodki-v-chastnom-dome.html
  • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/elektroprovodka-v-dome-svoimi-rukami.html
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
