Проводка в бане своими руками схемы

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

  • вся фурнитура должна размещаться в предбанном помещении или зоне отдыха;
  • в моечной и парной нельзя размещать розетки;
  • не допускается помещение токоведущей трассы в трубки из металла;
  • плафоны для осветительных приборов должны быть герметичными;

  • электропроводка не может быть выполнена над печкой;
  • для помещения следует сделать защиту от молнии;
  • если баня изготовлена из дерева, то под трубы понадобится подкладывать пластины листового асбеста;
  • если проводка проходит посреди горючих элементов, то пластины нужно размещать как под проводом, так и над ним.

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления

Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей

Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

  • напряжение питания проводится через УЗО и АВ;
  • таким же образом проводится трансформатор для понижения, который будет использоваться для того, чтобы осветить парную и моечную;
  • рекомендуется использовать кабель ВВГнг-LS 3х2,5 мм, который производится из меди и имеет специальную оболочку;
  • щиток, основное устройство для выключения и коробки для распределения монтируются в предбаннике;
  • чтобы протянуть провод через стенку в бане, понадобится просверлить углубления в центральной части бревна и вставить туда трубку из стали;
  • проводка может быть металлической, гофрированной или пластиковой;
  • проводку рекомендуется делать открытой и проходить через чердачное помещение;
  • скрепление проводов должно быть клеммным;
  • не допускается скручивание проводов;
  • оплётка проводов не должна быть виниловой или резиновой.

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

Соблюдаем технику безопасности

Мы намеренно выделили пункт, касающийся правил безопасности при работе с проводкой, в первую очередь, из-за специфики банного помещения. Баня — источник большого количества пара, а пар, как известно — это частички воды в газообразном состоянии. В случае установки розеток/выключателей в местах, где накапливается пар, велика вероятность того, что он осядет на элементах в виде конденсата. А это может быть чревато коротким замыканием или хуже того, возгоранием все проводки.

Поэтому первым делом вам необходимо тщательно рассчитать и составить грамотную схему будущей электропроводки, что очень сложно сделать без соответствующих знаний. Лучшим решением будет пригласить специалиста. Если же вы твердо намерены выполнить всю работу самостоятельно, придерживайтесь соответствующих правил, установленных специально для влажных помещений.

Как подключить баню к электричеству от дома?

Баня строится отдельно от дома и подключается к щиту отдельным кабелем, через свой автомат и УЗО. Чаще всего кабель с питанием прокладывается под землёй, что имеет некоторые преимущества перед созданием воздушной линии.

  • Преимущество номер один заключается в том, что такой вид прокладки обеспечивает сохранность кабеля и исключает его обрыв при порывистом или шквальном ветре.
  • Преимущество номер два —  состоит в том, что незаметность кабеля не портит внешний эстетический вид окружающего ландшафта. Распределительный щит чаще всего устанавливается у входя в помещение, с наружной стороны, но так же возможна установка внутри помещения. К этому щиту подключены электрические розетки и осветительные приборы.

Если в планах есть установка дополнительного электрооборудования — электрической печи (хотя кто будет ставить в каркасном варианте или срубе  электро печь?), парогенератора, электрического отопления, то общей мощности должна соответствовать не только проводка в бане и парилке, но и сам основной силовой кабель.

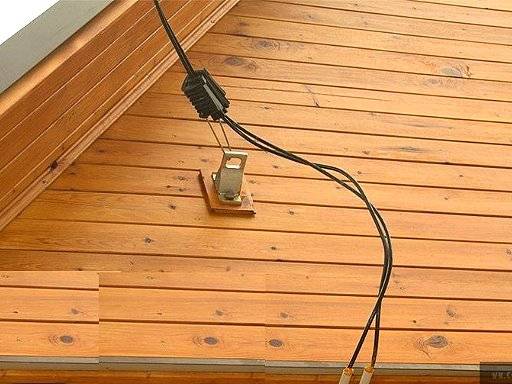

Подключение электричества по воздушной линии

Отдельно стоящую баню можно подключить кабелем СИП или алюминиевыми проводами без изоляции, которые натягиваются между двумя строениями. Лучше выбрать СИП кабель, чтобы не тянуть над участком провода без изоляции. Система СИП имеет собственную систему крепления к фасадам и несущую стальную жилу, что дает возможность натягивать кабель.

Если метраж от точки подключения линии более 25 метров, требуется установка промежуточного столба. Кабель СИП имеет алюминиевые провода и его нельзя вводить в деревянную баню. Для ввода в баню на фасаде устанавливается силовой автомат или рубильник, после которого подключается кабель с медными проводами и с помощью металлической гильзы вводится в помещение.

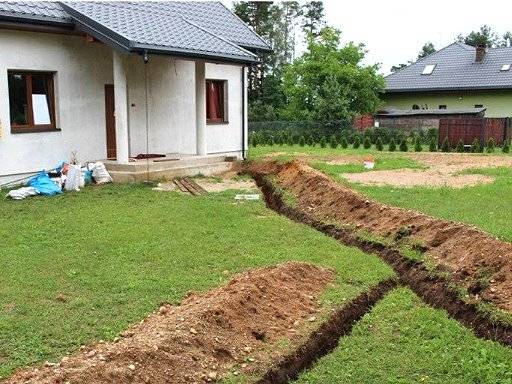

Подземная прокладка электрического кабеля

Этот способ подключения бани потребует проведение значительного объема земляных работ при откопке траншеи глубиной  от 0.8 до 1,2 метра, от точки подключения до бани. Кабель для подземной прокладки можно уложить непосредственно в землю или использовать пластиковую гильзу из трубы, для лучшего сбережения кабеля от повреждения.

В этих целях лучше использовать продукцию с изоляцией сделанной из сшитого полиэтилена марки СПЭ, который имеет гарантию около 25 лет. Кабель можно подключить к двум щитам снизу, через фундамент по внутренней стене с его укладкой в металлической трубе. Такой вид подключения предназначен для сохранности кабеля от возможных повреждений механического характера и соблюдения требований ПУЭ.

Монтаж распределительного щитка

Размеры внутреннего щита обусловлены количеством используемых АВ и УЗО, которые будут устанавливаться. Щит размещается на высоте от 1,5 до 2 м от пола рядом с входом в баню, чтобы включать его при входе. На вводе обязательно устанавливается УЗО на всю электропроводку и вводной автомат, который должен иметь меньший ток срабатывания, чем автомат в доме, который защищает отходящую линию. Если в доме установлен автомат в 25 А, в бане на вводе возможна установка автомата в 20 А. УЗО на вводе защищает всю электропроводку бани и предназначено для защиты бани от пожара и защиты людей от возможного поражения электротоком при его утечке.

Установка и подключение светильников

Световые лампы, устанавливаемые в помещения бани, должны иметь степень защиты оболочки не ниже IP 44, а также мощность не более 75 Вт.

Плафоны на лампочки необходимо использовать преимущественно стеклянные, так как пластиковые – более склонны к деформированию. Корпуса выбирают металлические, подключенные к защитной жиле.

Наиболее рекомендуемое место установки светильников в парилках – это на стенах, а не на потолках, поскольку под потолками уровень температуры считается наивысшим. В парилках используют напряжение (12 В), следовательно необходимыми являются понижающие трансформаторы, размещенные за пределами парилки.

Розетки рекомендуется монтировать исключительно на стенах, за пределами парильной комнаты. Это может быть комната для досуга или прихожее помещение. Высота над полом порядка – 90 – 100 см. предлагается в целях дополнительной электробезопасности выбирать модели корпуса электрозеток с крышками. Класс защиты не более IP-44.

Выбор светильников

Ограничения по осветительным приборам касаются только парилок. В других помещениях бань каких-либо запретов или ограничений нет.

В качестве мест для размещения светильников в парилке подходят стены. Устанавливать же осветительные приборы на потолке запрещено. Лучшее место для размещения лампы — как можно ближе к полу, так как в этом случае устройство в наименьшей степени подвергается воздействию высокой температуры.

Светильники можно устанавливать лишь во второй и третьей зонах. При этом во второй зоне осветительный прибор может выступать в роли подсветки, а вот в третьей зоне прибор может выступать в качестве главного освещения.

Нормативы определяют материалы, из которых изготавливаются светильники. Корпус производится только из металла, а плафонная часть — из стекла. Осветительное оборудование с пластмассовым основанием применять не рекомендуется, поскольку пластмасса плавится под воздействием тепла. Вместо пластмассы желательно использовать керамику. Герметичность между корпусом и плафоном обеспечивается прокладкой из силикона. Осветительный прибор фиксируется на стене парой саморезов.

Установка щитка

Его надо установить в хорошо проветриваемом, прохладном месте, желательно с естественным освещением, чтобы можно было добираться до него без осветительных приборов. Идеальный вариант – в тамбуре. Подводим туда трехжильный кабель с серой фазой (по новым СНиП), проверяем, чтобы вход был на высоте не менее 130 сантиметров.

Суммарная мощность автомата должна быть не более 1.2 кВт – больше не стоит, поскольку мощных приборов у вас там не будет, только зря деньги тратите на приобретение достаточно дорогого предмета. Автомат на 20 А будет то, что надо. Дешево и практично

При подключении  проводов стоит обратить внимание на их плотность крепления, так как, при малейшем люфте, они не будут долго служить и замыкания не избежать

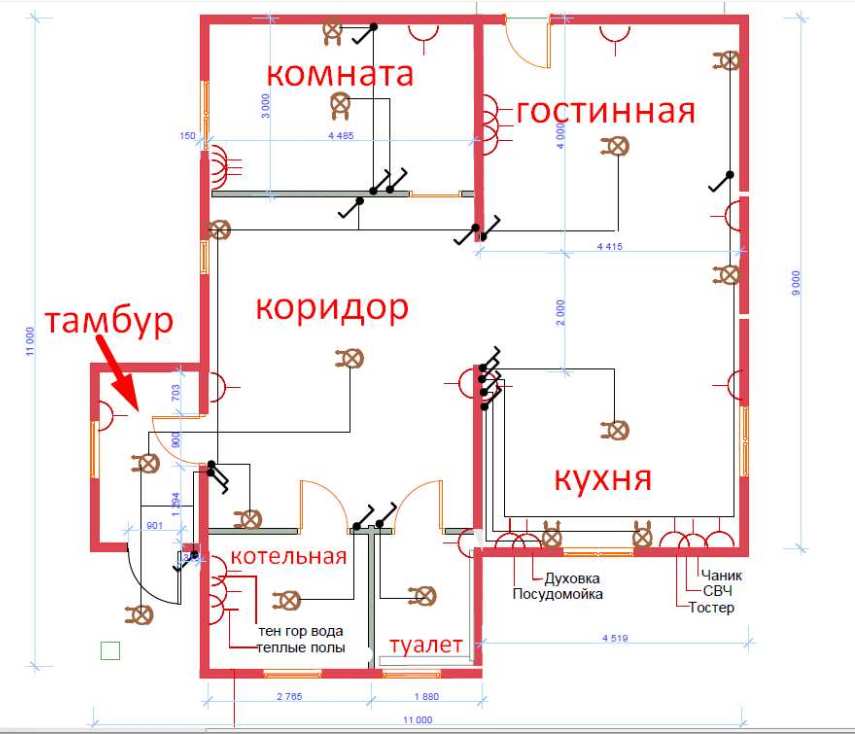

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

  • внешний;
  • внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

  1. Отпадает необходимость делать канавку в стене (штроба).
  2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
  3. Всегда можно внести изменения в планировку и разводку.
  4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

  1. Вывод под светильники (преимущественно в середине потолка, по краям).
  2. Вывод под выключатель.
  3. Вывод под электрокаменку.
  4. Вывод для панели управления температурой.
  5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.Пошаговая инструкция работ:

  1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
  2. Рассчитать основные параметры автомата.
  3. Выбор сечения электрокабеля.
  4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
  5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
  6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Как сделать электропроводку в бане?

Процесс удобно разделить на два этапа:

  • подвод кабеля к объекту,
  • монтаж электропроводки внутри бани.

Если речь идет о типовой квартире, где баня установлена в одной из комнат или на балконе, то процесс подводки кабеля выглядит следующим образом:

  • отмерять длину от счетчика до входа кабеля в баню,
  • отмерять и отрезать соответствующий кусок гофры,
  • протянуть кабель через гофру и оставить на выходе к счетчику 10 см свободного кабеля для подключения,
  • чтобы не делать штробу в квартире, гофру прячут под плинтус,
  • если счетчик расположен в квартире, штробу делают от плинтуса к счетчику,
  • если в тамбуре, просверливают сквозную дырку на уровне плинтуса и штробят с улицы.

Для того, чтобы не обрезать кабель, моток оставляют внутри бани и отматывают до счетчика нужную длину.

Электропроводка в бане, расположенной на участке, делается по схожему принципу. При этом не рекомендуется делать воздушную прокладку кабеля от счетчика к бане. Во-первых, провода обладают электромагнитным полем, которое негативно сказывается на здоровье человека, особенно вредно для детей до 6 лет. Во-вторых, воздушная прокладка значительно больше подвержена механическим повреждениям.

Прокладка в грунте надежнее, но при этом важно понимать, что со временем место положения кабеля забудется. Поэтому необходимо вырыть канаву глубиной не менее 40 см

Это обезопасит от случайного повреждения во время вскапывания участка или ухода за плодово-ягодными культурами.

Кроме того, желательно обустроить в канаве систему дренажа. Для этого:

  • дно засыпают слоем песка в 5 см,
  • далее размещают 5 см гравия,
  • кладут кабель в плотной гофре,
  • засыпают его еще 2-3 см гравия,
  • закрывают канаву землей.

Такая система позволит полностью обезопасить камень от влаги, даже на участках с повышенным уровнем грунтовых вод. Кроме того, дренаж создаст дополнительную защиту от грызунов.

Каким образом силовой кабель должен быть подведен к бане

Чтобы организовать электричество в бане необходимо его доставить по силовому кабелю от ближайшего источника электроэнергии. Существует два основных способа: воздушный и подземный. Быстрее и менее затратно, естественно, натянуть кабель по воздуху, но, если речь идет о безопасности, то стоит прокладывать его на глубине.

Если используется воздушный способ, то должны быть выдержаны следующие нормы:

  • высота над автомобильной дорогой – 6 метров;
  • над пешеходными участками – от 3,5 метра;
  • при расстоянии от ближайшей опоры до бани более 25 метров должна быть установлена промежуточная опора;
  • высота входного отверстия для кабеля, идущего к зданию, – от 2,75 метра.

При навесном способе монтажа используется самонесущий изолирующий провод (СИП-4) без несущего троса. Алюминиевые жилы данного кабеля в сечении имеют площадь 16 кв. мм. Количество жил зависит от того, на сколько фаз будет подсоединяться кабель. Существует двухфазный вариант на 2 и трехфазный – на 4 жилы.

Подводя кабель к стене бане, можно его закреплять на внешней стене здания, заложив предварительно в гофрированную трубку или кабель-канал из пластика. Вводить кабель напрямую запрещено, потому его стоит проводить через специальный бокс с автоматическим выключателем. Автомат подбирается так же с учетом количества подключаемых фаз на 2 или 4 полосы. С уличной стороны подводится СИП, а уже в помещении подключается нужный кабель.

Порог нагрузки, при которой срабатывает автомат, должен быть выше, чем у тех, что будут размещены внутри помещения. Через стену кабель должен быть проложен по металлической трубке с заземлением. Резиновая трубка при этом использоваться не может, поскольку через определенное время эксплуатации резина теряется свои антистатические свойства.

Еще один способ того, как провести электричество в бане, подразумевает прокладку силового кабеля по стальной трубе. Это не только надежнее, чем простое навешивание кабеля, но и эстетичнее. На фото и при визуальном осмотре трубка будет смотреться более эстетично.

Однако у этого способа имеется ряд условий:

  • верхний конец трубы прогибается в форме полукольца, чтобы влага не попадала внутрь;
  • нижний конец закрепляется так, чтобы она склонялась на 5-15 градусов в сторону улицы;
  • поверхность трубы окрашивается, а в самой нижней ее точке просверливается отверстие для того, чтобы конденсируемая жидкость стекала на улицу;
  • крепление к стене выполняется при помощи хомутов, а верхний конец вешается на стальную растяжку, закрепляемую сквозными болтами на крыше;
  • на трубе должны быть приделаны (приварены) изолированные штырьки (накрытые колпачками), на которые и будет закрепляться кабель при помощи алюминиевой проволоки;
  • на последнем этапе по металлической стойке пропускается вводной кабель того типа, что предусмотрен ПУЭ.

Высокая стоимость данного способа обуславливается тем, что используется более дорогой силовой кабель марки ВБбШв. Использовать вышеописанный провод для сауны и бани (СИП 4) нельзя, поскольку это запрещено ПУЭ. Его преимущество в том, что оболочка его называется бронированной из-за двойной оболочки с металлической оплеткой между слоями. Внутри оболочки спрятаны медные и обычно их четыре с сечением в 10 мм. кв. каждая.

Выполняется укладка следующим образом:

  1. Вырывается траншея глубиной 0,7-1,2 метра.
  2. На дно насыпается песчаный слой в 10 сантиметров толщиной.
  3. Затем укладывается сам кабель и просыпается песком.
  4. Поверх насыпи можно уложить кирпичный слой, который обеспечит механическую защиту кабелю.
  5. Для вертикального размещения кабеля следует использовать трубки и уголки из металла. Горизонтально их размещать нельзя, поскольку в полостях будет скапливаться конденсируемая влага.
  6. Вводить кабель необходимо по аналогии с воздушным типом монтажа.

Схема электропроводки бани

Следующий шаг – подготовка схемы. Он предполагает создание на бумаге точной разметки всех электровыходов

При составлении схемы очень важно предусмотреть прокладку кабеля в местах, где на него не будет оказано никакого давления, ни в процессе строительства, ни при дальнейшей эксплуатации

Исходя из этого существует два варианта прокладки:

  • наружный,
  • внутренний.

Электропроводка в деревянной бане, как правило, делается наружной. Это предполагает монтаж кабеля в специальный короб, который крепится к стене. Преимуществ у данного способа несколько:

  • нет необходимости делать штробу,
  • к кабелю всегда сохраняется доступ,
  • остается возможность вносить корректировку в разводку,
  • повышенная степень пожаробезопасности.

Последний пункт особенно актуален для бань, полностью выполненных из дерева

При покупке короба важно выбирать варианты из негорючих материалов. Недостаток только один – некрасивый внешний вид

Внутренняя разводка, как правило, применяется в кирпичных, бетонных и каркасных банях. Так как кабель укладывается в штробу или между листами перекрытий, следует сразу предусмотреть все разъемы. Из обязательного:

  • выход под осветительные приборы, делается либо по середине потолка, либо по краям, если предусмотрена точечная подсветка,
  • выход под выключатель,
  • выход под электропечь,
  • выход под панель управления климатом,
  • выход под розетки, если предусмотрен предбанник.

Розетки размещают над столиком в предбаннике на 10 см выше столешницы, в любых других местах делать это не уместно, особенно близко к полу.

Еще один принципиально важный момент – кабель должен идти поступательно от одного прибора к другому. Во-первых, это экономит проводку, во-вторых, отвечает требованиям монтажа электросетей.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Правила монтажа электропроводки

Ещё в школе на уроках физики нас учили, что электричество и влага не совместимые вещи. Вода хорошо проводит ток и может вызвать короткое замыкание. Последствия могут быть весьма плачевные. Пожар никому радость не приносит. Поэтому советую придерживаться определённых правил, которые помогут избежать многих ошибок. Баня – это влажная и агрессивная среда для электричества.

Во-первых, надо грамотно выбрать провод: марку и сечение. Во-вторых, использовать соответствующую фурнитуру: светильники, розетки, выключатели, распредкоробки. И третье – правильно расключить провода в распределительных коробках и собрать вводной щиток.

Выполнив эти пункты, Вы с уверенностью можете сказать, что электропроводка в бане, выполненная своими руками, будет надёжной и безопасной. Хотя, каждому делу учиться надо. И нет лучшего учителя, чем практика. Ну ладно, речь не об этом.

Особенности проведения работ

Монтаж электропроводки внутри бани требуют пристального внимания и сосредоточенности. Чтобы установка прошла правильно и безопасно, нужно изучить правила проведения электричества:

  1. Проводка должна быть открытой, чтобы было проще определить и устранить возможные замыкания. Закрытый тип монтажа подходит только для парилки.
  2. Для крепления открытой проводки используют изоляторы. Часто для этих целей используют кабельные лотки. Высоковольтные изделия из фарфора крепятся на бревнах. Шаг не превышает 40 м в горизонтальном направлении.
  3. Помимо гофрированной трубы, для повышения уровня защиты проводки закрытого типа используются плинтуса, кабель-каналы из пластика.
  4. Защитные устройства (УЗО, автоматы, трансформатор понижения напряжения) располагаются в распределительном щитке, поэтому он изготавливается из специальных материалов с высокой степенью защиты.
  5. Электрощиток устанавливается рядом с выходом из бани. Для удобства выключатели, расположенные внутри короба, желательно подписать, что позволит быстрее отключить нужную ветвь электрической сети. Здесь же размещается спроектированная для бани схема электропроводки. Щит нужно заземлить.
  6. В парилках, саунах розетки и выключатели устанавливать нельзя. Подходящее для них место — предбанник и комната отдыха. Влажность там высокая, поэтому выбираются элементы со степенью защиты IP44, что говорит о наличии защитных крышек.
  7. Соединительные токоведущие изделия необходимо выбирать минимальной длины.
  8. Приборы, входящие в электросеть, заземляют.
  9. Следует использовать провода с термостойким изоляционным покрытием.
  10. В бане нельзя использовать кабельные скрутки.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов

В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Основные электрические приборы для бани

Сауна не может обходиться без светильников. Светильники здесь необходимо использовать только влагозащищенные. Все металлические элементы, которые содержат лампы необходимо заземлять. Если вам необходимо разместить выключатели в парной комнате, тогда они обязательно должны находиться во влагозащищенном корпусе.

Электрика в бане обязательно требует заземления. Рабочее напряжение в светильниках должно быть больше чем 24 В. Все выключатели и розетки лучше выносить за пределы парной комнаты. Это обеспечит большую безопасность.

Для деревянных саун вам обязательно потребуются автоматические выключатели. Они смогут спасти ваше строение от пожара. УЗО в бане должны быть рассчитаны на мощность в 10 ампер. Если у вас есть возможность, тогда светильники лучше размещать в отдельной комнате.

Монтаж электрического щитка в бане

При монтаже придерживайтесь следующих правил:

  • Щиток должен располагаться в сухом месте, защищенном от случайного попадания влаги, например, в предбаннике.
  • Устройство фиксируйте к стене на расстоянии не менее 1,4 м от пола.
  • Подход к устройству всегда должен оставаться свободным.
  • Изделие должно хорошо проветриваться.
  • Щиток устанавливайте на хорошо освещенном месте.
  1. Фазную жилу подсоедините к верхней клемме входного автомата. Обычно оплетка этой жилы серого цвета, но в старых проводах пластик белый или коричневый. Через распределительные шинки фазная жила перекидывается на автоматы включения.
  2. Нулевую жилу (голубого или синего цвета) подсоедините к нулевой колодке.
  3. Жилы в клеммах хорошо зажмите, чтобы не было перегрева в местах контакта.
  4. Заземление (желто-зеленая оплетка) подсоедините к защитной колодке.
  5. Кабели на входе и выходе из щитка установите в гофротрубы.
  6. Автоматы выбираются в зависимости от электрооборудования и напряжения в сети. Если общая мощность — 6 кВт, а напряжение — 220 Вт, автомат должен быть 6000/220=27 А, с учетом запаса — 32 А.
  7. Отходящие автоматы по группам электроприборов рассчитайте аналогичным способом. Под каждым автоматом сделайте надпись, за какое оборудование он отвечает. Входной аппарат выбирайте в зависимости от общей мощности

Требования ПУЭ

Монтаж проводки выполняют в соответствии с требованиями ПУЭ 7 (актуальной на сегодня редакции правил устройства электроустановок). Кроме того, должны соблюдаться нормы ГОСТ Р 50571.12-96 (раздел, касающийся помещений, где расположены нагреватели для саун).

Используется скрытый или открытый способ прокладки проводов. Эти понятия не следует путать со скрытым и открытым монтажом, когда провода размещают или под обшивкой, или над ней. В данном случае имеется в виду прокладка кабеля в штробе бетонной или кирпичной стены, или на поверхности несущей плоскости с соблюдением заданных условий.

Проводка, установленная в штробе, безопасна и надёжнаИсточник kromvel.net

Все требования, которым должна соответствовать электропроводка в бане и парилке, подробно изложены в ПУЭ и ГОСТ. Основные положения:

  • Обеспечить всем проводам негорючую защиту. Обычно для этого используют металлическую трубу (гибкий шланг). Требование обусловлено наличием влаги и конденсата, а также пожароопасностью стен или обшивки бани.
  • Для отсечки провода от стены из горючего материала (древесины или обшивки из горючего материала) используют негорючую подкладку. Чаще всего, устанавливают металлическую полосу, ширина которой на 20 мм больше диаметра кабеля (по 100 с обеих сторон).
  • Электрощит должен быть оснащён УЗО с током срабатывания не более 30 мА (ток неотпускания). Рекомендуемым значением является 10 мА.
  • Не следует устанавливать выключатели и розетки в парилке или помывочном отделении. Класс их защиты должен быть не менее IP-44 (с защитными крышками), а для светильников необходим класс защиты IP-54.
  • Рекомендуется выбирать специальный кабель для сауны, термостойкий, с двойной изоляцией и тремя медными жилами (фаза, рабочий ноль и заземляющий провод).

Кабель марки ВВГнг-LS, оптимальный вариант для монтажа электрики в банеИсточник media.sketchfab.com

  • Прокладка кабеля над печью запрещена. Проход сквозь стену делается в металлической гильзе. Все соединения клеммные, обжимные или сварные.
  • Необходимо организовать заземление. Кроме этого, настоятельно рекомендуется сделать молниезащиту.

Это лишь базовые правила, действительные для всех видов банных помещений. Перед началом монтажа электропроводки следует уточнить, насколько имеющийся план работ соответствует действующим требованиям и исправить обнаруженные ошибки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

4 × 5 =
