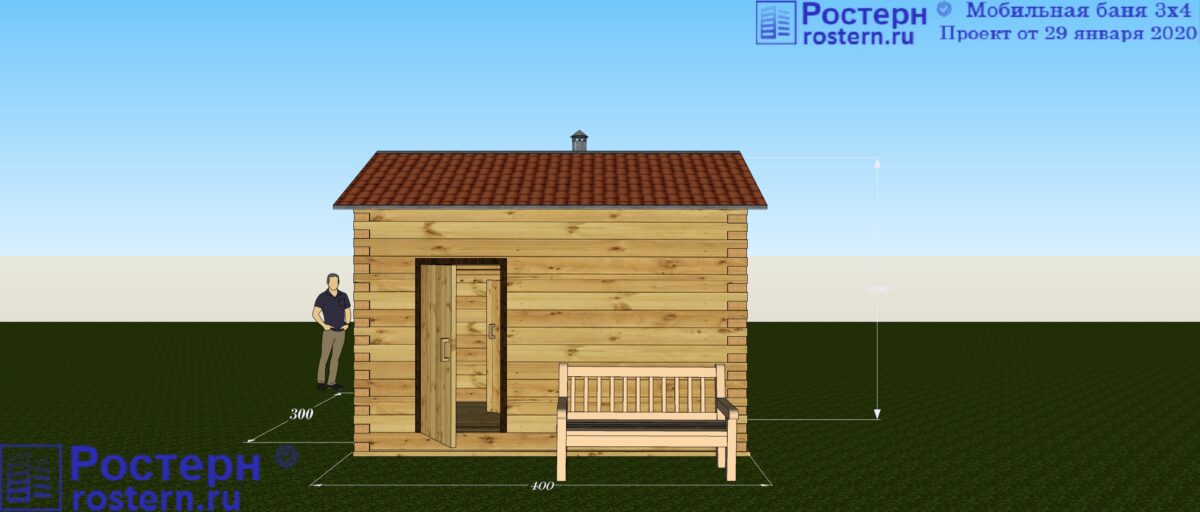

Проект бани 3х4 из бруса

Выбор места для строительства банного комплекса

Пошаговая инструкция строительства бани на начальном этапе предполагает подбор места для проведения работ и подготовки строительной площадки. Идеальным вариантом является выбор места для возведения бани еще на этапе планирования размещения объектов на частном земельном участке. Очень часто при наличии небольшого участка банный комплекс приходится совмещать с некоторыми хозпостройками, например, такими как туалет и летняя кухня. В некоторых случаях совмещение бани осуществляется с жилым домом. Банные комплексы такого типа являются достаточно сложными, и для их разработки требуется привлекать профессиональных проектировщиков жилых построек.

При проектировании сооружения и определении места его возведения нужно учитывать некоторые естественные факторы, которые оказывают влияние как на выбор размещения площадки для строительства, так и на планировку банного комплекса:

• уровень залегания подпочвенных вод;
• определение участков, подтопляемых при наступлении паводков;
• расположение природного водоема;
• преобладающее направление ветра и формы осадков;

Уровень залегания подпочвенных вод легко определить собственными силами. Для этой цели следует по углам места расположения строительной площадки вырыть ямы глубиной не менее метра и, спустя некоторое время, проверить, появилась ли в них вода или нет. Уровень залегания подпочвенных вод влияет на выбор типа фундаментного основания для возведения банного комплекса.

Строительство на возвышенности позволяет избежать затопления при наступлении паводков. Расстояние до природного водоема не должно быть меньше 15 м, а в случае отсутствия возвышенной площадки расстояние до водоема должно быть не меньше 30 м.

В процессе выбора участка для строительства следует предусмотреть, что расстояние до границы участка от строительной площадки должно составлять не меньше метра. Помимо этого площадку возведения бани следует разместить на расстоянии 15 м от существующих построек.

Особенности бани 3х3

Баня 3х3 м это небольшая конструкция подходящая для дачи или садового домика. Разместить в такой, можно 2-3 человека одновременно. Строят обычно одноэтажную, но можно выбрать проект с открытой верандой и мансардой. В такой площади хватит для небольшой комнаты отдыха на втором этаже, а на веранде можно благоустроить место под чаепитие.

В основном выбор падает на небольшую баню в двух ситуациях:

1. Недостаточно денег на строительство большой.
2. Участок под застройку слишком мал по площади.

Одноэтажная баня

Баня 3х3 в один этаж может стать хорошим местом для отдыха небольшой семьи. Одноэтажная конструкция 3х3 имеет максимальную площадь в 8-8,5 м². Разделяют на предбанник в 2-3 м², парилку 4-5 м², душевую 2м². Предбанник совмещают с местом для отдыха. Несмотря на небольшие размеры здесь помещается небольшой стол и пара лавочек для отдыха. Столик можно сделать своими руками, складной, тогда место будет сэкономлено. И во время растопки или уборке можно максимально освободить место в предбаннике.

Баня с мансардой

Баня с мансардой 3х3 имеет максимальную площадь 14–15 м². Причем второй этаж в 6–7 м² подходит под комнату отдыха. Не редко такие бани с мансардой строят на дачных участках, когда второй этаж используется как гостевая комната или место для детской комнаты. Можно построить не утепленную мансарду, тогда ее используют как место для хранения веников, хоз. инструментов и т. д.

Для строительства бани 3х3 под круглогодичное использование нужно строить утепленную конструкцию, для дачи можно каркасный вариант с 1-м слоем утеплителя.

Квадратная форма бани делает постройку удобной при размещении и выборе места на участке. Из-за небольшой формы можно установить пристроив к дому или отдельно стоящую.

Изготовление фундамента

Ленточный фундамент Далее можно приступать к изготовлению фундамента постройки. Баня из деревянного бруса имеет сравнительно небольшой вес, а потому в этом случае могут быть использованы несколько вариантов фундамента.

• Мелкозаглубленный ленточный фундамент. Он обладает хорошими несущими свойствами и достаточно прост в изготовлении. Не требует обязательного использования техники. Кроме прочего, такой вариант является достаточно экономичным.
• Столбчатый фундамент. Как и предыдущий вариант, он достаточно прост в изготовлении и доступен в финансовом отношении, а также менее склонен к деформациям из-за смещений грунта.

Решать какой из вариантов применить в конкретном случае нужно индивидуально, но, так как из контекста следует самостоятельное выполнение работ без применения спецтехники, то проще, пожалуй, будет первый вариант. Для этого сначала внутри размеченного периметра выкапывается траншея, после чего на его дно насыпается песчаная подушка, а затем собирается опалубка. Внутри опалубки выполняется армирующая обвязка, затем заливается сам фундамент.

Обшивка стен

Обшивка стен

Начнем с внутренних. Для парилки и моечной нужно применять только натуральную вагонку, для комнаты отдыха можно использовать любые другие материалы, от фанеры или ОСП и до пластиковой вагонки. Технологию обшивки рассмотрим на примере вагонки, со всеми остальными материалами работать проще.

Цены на вагонку

вагонка

Подготовка несущего каркаса и монтаж вагонки

Это важная операция, требует большой внимательности. Для каркаса используйте рейки 20×50 мм, сделайте предварительную разметку. Стена должна быть ровной, все большие выпуклости нужно устранить.

Шаг 1. Прибейте по углам крайние рейки под уровень, натяните между ними веревку и по ней устанавливайте остальные рейки, расстояние между ними 40÷50 см.

Шаг 2. Проверьте расстояние между полом и потолком по углам бани. Если есть разница – устраните ее при помощи первого и последнего рядов вагонки. Оставляйте небольшие щели (1÷2 см) между вагонкой, полом и потолком. Щели закроются плинтусами. Потолочные плинтусы (багеты) прибивайте к вагонке, а не к потолку, в противном случае во время колебаний размеров стен возможна деформация обшивки.

Шаг 3. Для фиксации вагонки используйте гвозди длиной 1,5÷2 см, вбивать их нужно в паз вагонки.

Для внешней обшивки можно использовать любые материалы, этапы выполнения работ обычные. Если баня небольшая и дешевая – выбирайте недорогие материалы. Современные строительные технологии позволяют их делать красивыми и с неплохим качеством. Окна и двери отделываются наличниками.

Обшивка вагонкой внутри бани

Обшитая вагонкой парная

Направление отделки
Иллюстрация
Основные сведения
Вертикальное

Вертикальное крепление вагонки

Вертикальное крепление панелей имеет большой недостаток – по длине доски прогреваются неравномерно, что негативным образом отражается на сроке их службы. Вертикальная обшивка оптимально подходит для парных, эксплуатируемых преимущественно в условиях высокой температуры и низкой влажности воздуха, т.е. в режиме сауны. Для обеспечения более эффективной циркуляции воздуха в пространстве между утеплителем и вагонкой, в обшивке обычно просверливается несколько отверстий.
Горизонтальное

Горизонтальное

В случае горизонтального расположения, температурные деформации материала изготовления вагонки будут гораздо менее заметными. Горизонтально ориентированная отделка позволяет визуально расширить небольшую парную. При горизонтальном креплении панелей за ними будет обеспечена более эффективная циркуляция воздуха – в такой ситуации обшивка будет крепиться к вертикально ориентированному каркасу, в результате чего зазор также будет вертикальным. Помимо этого, при такой ориентации каркаса грызунам будет гораздо сложнее попасть в пространство за обшивкой. Горизонтальная вагонка крепится заметно быстрее и проще, нежели вертикальная

Важно! Если вы решили ориентировать панели отделки горизонтально, контролируйте, чтобы паз «смотрел» вниз.

Крыша

Есть два варианта: двухскатная или односкатная наклонная. Для бани размером 3×3 можно использовать самый простой вариант – односкатную наклонную.

Устройство односкатных крыш

Если вы остановились на этом варианте, то потолок нужно делать сразу. Для бани его нужно обязательно утеплить, выбрать можно минеральную вату (значительно дороже и сложнее) или пенопласт (обойдется дешевле и быстрее). Остановимся на простом варианте – пенопластовый утеплитель. Он не боится влаги, для него нет надобности применять различные паро- и гидробарьеры.

Пенопластовый утеплитель

Характеристики пенопласта

Цены на пенопластовый утеплитель

пенопласт ПСБ утеплитель

Устанавливать утепление нужно в несколько этапов:

• прибейте к потолочным балкам снизу обрезные доски, толщины достаточно 20 мм;
• уложите на них пенопластовые плиты. Кладите их как можно плотнее, не допускайте зазоров. Пенопласт отлично режется специальным столярным ножиком под линейку. В период разметки предусматривайте размеры 1÷1,5 см больше – пенопласт во время укладки сожмется, утепление станет герметичным;
• настелите сверху на балки любые доски, это могут быть различные отрезки, горбыль и т. д. Главное требование к ним – выдерживать вес людей во время обустройства крыши. После завершения кровельных работ по крыше больше никто ходить не будет.

Утепление потолка пенопластом

Если крыша двухскатная, то сделайте временный потолок, а утепление можно произвести позже. Все подготовлено? Отлично, строим крышу.

Все, срочные работы сделаны, сруб можно оставлять на зиму. За это время баня даст усадку, относительная влажность стабилизируется до естественных значений. Если есть желание быстрее мыться в собственной бане – продолжайте строительные работы.

Фундамент

Выбираем столбчатый бетонный.

Столбчатый фундамент (с первым венцом)

Создание проекта

В качестве примера рассмотрим, как выполнить проект бани 3х4 из бруса, который подразумевает подробное описание постройки.

В процессе этой работы необходимо определиться со следующими моментами:

• планировкой будущей бани ;
• особенностями основания ;
• конструкцией кровли .

Ниже рассмотрим по отдельности каждый из этих этапов проектирования.

Планировка

Конечно, баня из бруса 3 на 4 м является небольшим строением, однако, этой площади вполне достаточно, чтобы разместить на ней парилку, душевую и раздевалку. Поэтому необходимо заранее продумать, как помещения будут располагаться, чтобы максимально практично использовать пространство.

В первую очередь нужно определиться с размерами парилки, которые зависят от планируемой ее вместительности. К примеру, если парная будет небольшой – для одного-двух человек, то в бане можно обустроить еще комнату отдыха.

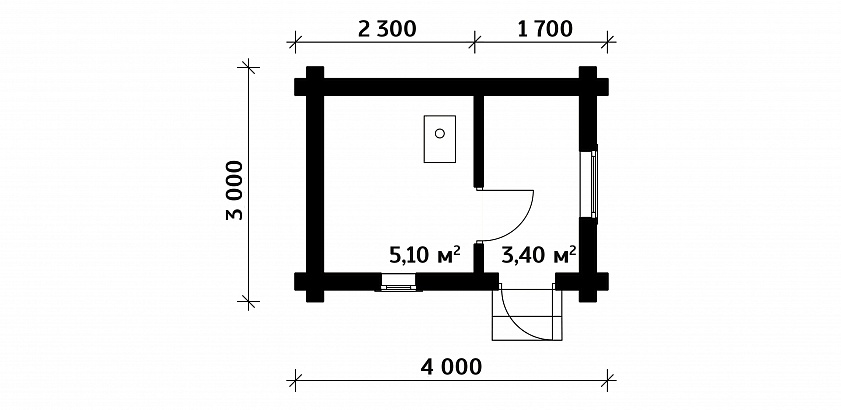

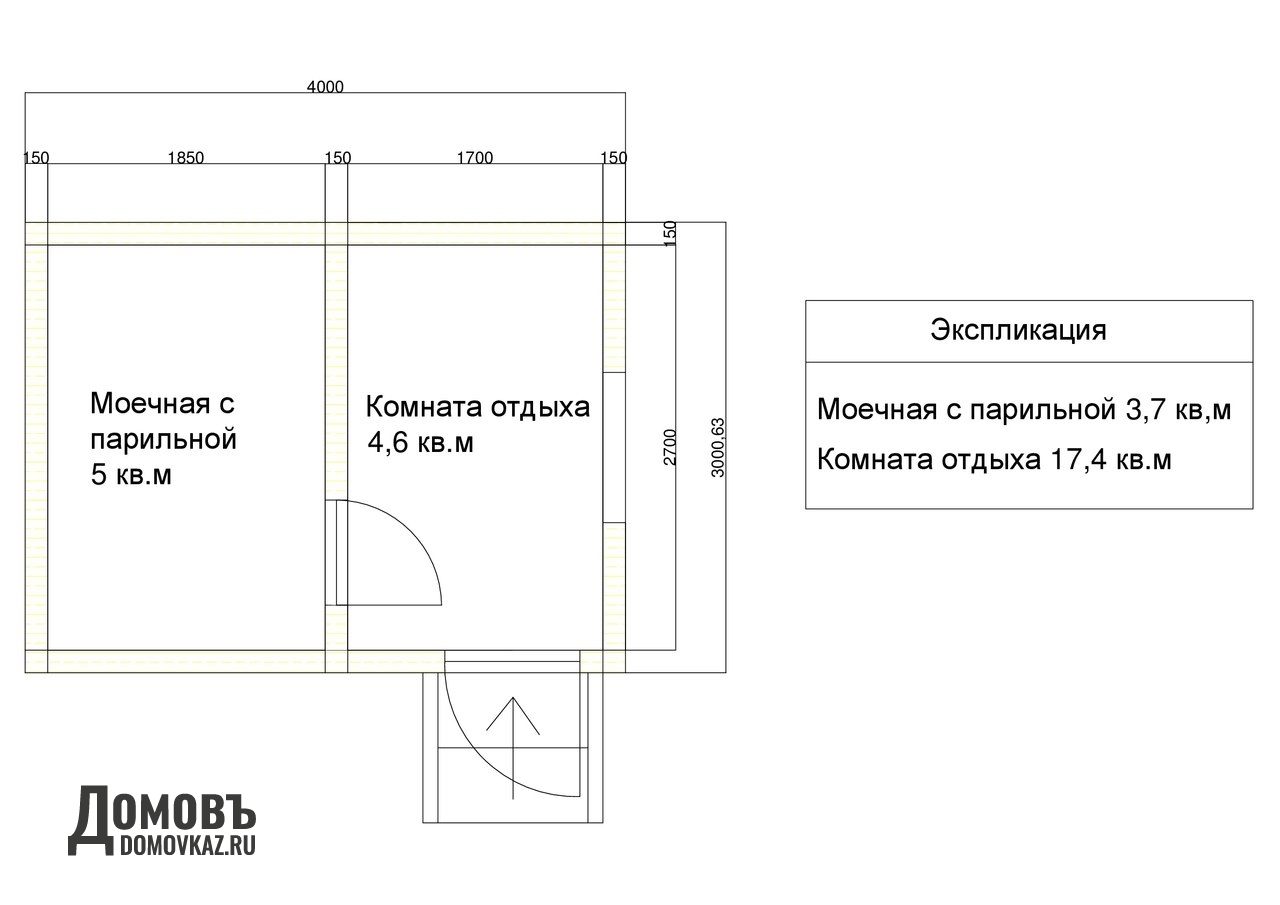

Планировка бани с комнатой отдыха

В предложенном проекте бани комнаты спроектированы следующим образом:

Правда, при такой планировке вещи придется оставлять в комнате отдыха, так как раздевалка не предусмотрена. Единственное, решить проблему может пристроенный тамбур, который можно приспособить для этих целей.

Если же требуется более просторная парилка, то помимо нее и душевой останется место лишь под раздевалку. Правда, многие застройщики, чтобы увеличить полезное пространство внутри бани, идут на одно ухищрение – делают строение угловым, к примеру, отличным вариантом является размер бани из бруса 3 на 3 на 3 на 4.

Такое решение подходит для тех случаев, когда баня располагается в углу участка. Такое строение занимает не намного больше места, но при этом имеет достаточную площадь для обустройства всех необходимых помещений.

Пример трехмерного проекта угловой бани

Комнату отдыха в таком случае можно сделать как закрытой, так и открытой, т.е. в виде террасы. Второй вариант можно реализовать в летней бане.

Если зону отдыха расширить на метр в длину и ширину, то здесь поместится мангал. В таком случае получится баня из бруса 4 на 4 на 3 на 4. Конечно, увеличение размеров приведет и к повышению затрат на строительство.

Таким образом, планировка бани зависит от следующих моментов:

• предназначения – только парная либо, к примеру, зона отдыха на дачном участке;
• размеров и особенностей площадки, отведенной под строительство;
• бюджета, выделенного на строительство бани.

В завершение работы по планированию помещений следует начертить план с указанием размеров комнат.

Схема устройства свайно-винтового фундамента

Фундамент

Фундамент для небольшой бани может быть нескольких типов:

свайно-винтовой – состоит из металлических труб, которые вкручиваются в грунт на необходимую глубину. Сверху все сваи соединяются ростверком. Достоинством такой конструкции является возможность строительства бани на склоне, правда, реализовать ее можно только если почва достаточно прочная;

Схема устройства столбчатого фундамента

столбчатый – в качестве основания используются столбики, построенные из кирпича или бетонных блоков. Как и в предыдущем случае, все столбы основания объединяет ростверк;

На фото – ленточный фундамент

• ленточный – представляет собой замкнутый монолитный контур, который располагается под всеми несущими стенами. Краткая инструкция по обустройству такого фундамента выглядит так:
• выкапываются траншеи на глубину промерзания грунта;
• на дно траншей засыпается песчано-щебневая подушка;
• устанавливается опалубка;
• выполняется армирование;
• опалубка заливается бетоном.

Выбор фундамента зависит от типа грунта. Если почва неустойчивая – следует залить ленточный фундамент. Если же грунт устойчивый, оптимальным вариантом будет столбчатое или свайное основание, цена которого значительно ниже.

Схема каркаса крыши

Кровля

Кровля представляет собой обычную двухскатную конструкцию. Как правило, в таких банях в основе каркаса лежат висячие стропила, которые скреплены между собой коньковым прогоном и обрешеткой. Для укрепления конструкции между стропильными ногами устанавливают затяжки.

На этапе планирования кровли нужно составить схему, на которой должны быть отображены все детали каркаса и указаны их размеры.

Обратите внимание! Если баня будет использоваться не только в летнее время, крышу обязательно нужно утеплить. Для этого можно использовать минеральные маты, керамзит или другой теплоизоляционный материал

Брус сечением 100х150 мм

Создание проекта

В качестве примера рассмотрим, как выполнить проект бани 3х4 из бруса, который подразумевает подробное описание постройки.

В процессе этой работы необходимо определиться со следующими моментами:

• планировкой будущей бани;
• особенностями основания;
• конструкцией кровли.

Ниже рассмотрим по отдельности каждый из этих этапов проектирования.

Планировка

Конечно, баня из бруса 3 на 4 м является небольшим строением, однако, этой площади вполне достаточно, чтобы разместить на ней парилку, душевую и раздевалку. Поэтому необходимо заранее продумать, как помещения будут располагаться, чтобы максимально практично использовать пространство.

В первую очередь нужно определиться с размерами парилки, которые зависят от планируемой ее вместительности. К примеру, если парная будет небольшой – для одного-двух человек, то в бане можно обустроить еще комнату отдыха.

Планировка бани с комнатой отдыха

В предложенном проекте бани комнаты спроектированы следующим образом:

Правда, при такой планировке вещи придется оставлять в комнате отдыха, так как раздевалка не предусмотрена. Единственное, решить проблему может пристроенный тамбур, который можно приспособить для этих целей.

Если же требуется более просторная парилка, то помимо нее и душевой останется место лишь под раздевалку. Правда, многие застройщики, чтобы увеличить полезное пространство внутри бани, идут на одно ухищрение – делают строение угловым, к примеру, отличным вариантом является размер бани из бруса 3 на 3 на 3 на 4.

Такое решение подходит для тех случаев, когда баня располагается в углу участка. Такое строение занимает не намного больше места, но при этом имеет достаточную площадь для обустройства всех необходимых помещений.

Пример трехмерного проекта угловой бани

Комнату отдыха в таком случае можно сделать как закрытой, так и открытой, т.е. в виде террасы. Второй вариант можно реализовать в летней бане.

Если зону отдыха расширить на метр в длину и ширину, то здесь поместится мангал. В таком случае получится баня из бруса 4 на 4 на 3 на 4. Конечно, увеличение размеров приведет и к повышению затрат на строительство.

Таким образом, планировка бани зависит от следующих моментов:

• предназначения – только парная либо, к примеру, зона отдыха на дачном участке;
• размеров и особенностей площадки, отведенной под строительство;
• бюджета, выделенного на строительство бани.

В завершение работы по планированию помещений следует начертить план с указанием размеров комнат.

Схема устройства свайно-винтового фундамента

Фундамент

Фундамент для небольшой бани может быть нескольких типов:

свайно-винтовой – состоит из металлических труб, которые вкручиваются в грунт на необходимую глубину. Сверху все сваи соединяются ростверком. Достоинством такой конструкции является возможность строительства бани на склоне, правда, реализовать ее можно только если почва достаточно прочная;

Схема устройства столбчатого фундамента

• столбчатый – в качестве основания используются столбики, построенные из кирпича или бетонных блоков. Как и в предыдущем случае, все столбы основания объединяет ростверк;

• ленточный – представляет собой замкнутый монолитный контур, который располагается под всеми несущими стенами.Краткая инструкция по обустройству такого фундамента выглядит так:

• • выкапываются траншеи на глубину промерзания грунта;
  • на дно траншей засыпается песчано-щебневая подушка;
  • устанавливается опалубка;
  • выполняется армирование;
  • опалубка заливается бетоном.

Выбор фундамента зависит от типа грунта. Если почва неустойчивая – следует залить ленточный фундамент. Если же грунт устойчивый, оптимальным вариантом будет столбчатое или свайное основание, цена которого значительно ниже.

Схема каркаса крыши

Кровля

Кровля представляет собой обычную двухскатную конструкцию. Как правило, в таких банях в основе каркаса лежат висячие стропила, которые скреплены между собой коньковым прогоном и обрешеткой. Для укрепления конструкции между стропильными ногами устанавливают затяжки.

На этапе планирования кровли нужно составить схему, на которой должны быть отображены все детали каркаса и указаны их размеры.

Брус сечением 100х150 мм

Выбор месторасположения бани

Схема бани на участке

Планировка дачного участка с баней

Мы понимаем, что относительно небольшие размеры загородных участков значительно ограничивают возможности выбора строительной площадки, но при любых условиях нужно соблюдать главные критерии.

1. Во-первых, баню нельзя располагать в низинах. Если такой возможности нет, то придется делать искусственную подсыпку, для усадки привезенного грунта придется делать годичную паузу.
2. Во-вторых, следует оптимальным способом решить вопросы водоподвода. Один из вариантов – установка на крыше накопительной емкости. Этот вариант имеет существенный недостаток – бак нужно надежно утеплять, но и такое утепление не дает полной гарантии от замерзания.
3. В-третьих, каждый участок имеет свою планировку, баня не должна разрушать существующий дизайн, а дополнять его.
4. И, в-четвертых, надо решить вопросы с подвозом и хранением строительных материалов. Если у вас все готово – зовите помощников и начинайте строительство.

Русская баня на загородном участке

Выбор места и разметка

Разметка места Перед началом работ нужно выбрать место под постройку бани. Здесь стоит сказать, что вариант 3×4 метра является достаточно компактным вариантом и проблем с этим возникнуть не должно. Такую баню можно поставить даже в условиях небольшого дачного участка. Единственное о чем необходимо позаботиться в любом случае – это отведение воды. Лучше всего, если сливная труба бани будет подключена к централизованной канализации, но можно обойтись и септиком или канавой, по ситуации.

К разметке места под постройку также нужно отнестись ответственно. Говоря простым языком, на площадке, предполагаемой под строительство, необходимо разметить прямоугольник 3×4 метра. Для этого можно взять, например, отрезки арматуры и какой-нибудь шнур. Сначала забиваются два куска арматуры так, чтобы расстояние между ними было равным длине большей стены и от одного из них до другого натягивается верёвка. Далее, с учетом всех необходимых размеров вбиваются еще два кола и, по аналогии обозначается внешняя сторона периметра будущего фундамента. Для того чтобы убедиться в правильности проведения работ необходимо соединить диагонально расположенные колья и сравнить длину веревок. При правильном выполнении работ диагонали совпадают. Затем, отступив от линий разметки на ширину будущего фундамента, необходимо аналогично разметить внутренний периметр.

Конструктив бани из бруса

Для того, чтобы построить стены и крышу бани на даче, нам понадобится брус 150х150мм на стены, и 100х150мм на перегородки и лаги перекрытия.

Сборка осуществляется в шахматном порядке, где поочередно укладываются продольные и поперечные венцы до необходимой высоты строения (от 2,2 до 3,0 метров).

Виды соединения брус при сборке

Между собой венцы крепятся деревянными нагелями. Для этого нижний и следующий над ним брус засверливается под диаметр нагеля. Далее обмазывается его клеем и киянкой и забиваем в отверстие. Между венцами закладывается прокладка из джута.

Усадка строения из бруса занимает от одного года, до момента, когда можно начинать производить отделку, до двух лет, когда происходит полная усадка.

Лаги перекрытия устанавливаются зеркально нижней обвязке. Процедура утепления аналогична утеплению пола, за исключением того, что защитную стяжку делать нет необходимости.

Каркас крыши собирается из доски 50х150 мм и обтягивается ветровлагозащитной мембраной, поверх которой набивается обрешетка из доски толщиной 20мм. Следом идет крепление отделочного материала, которым может быть, например, профлист.

Под усадку

Устанавливать двери и окна в строении из бруса можно не раньше завершения усадки, иначе вы имеете все шансы получить треснутые стекла в окнах и незакрывающуюся дверь.

Анкерный домкрат, для регулировки усадки

Настил пола

Когда стены будут готовы, нужно произвести настил пола. Для этого можно взять обрезную доску толщиной около 3–5 см. Если высота фундамента небольшая, а именно так лучше всего и сделать, то пол можно выполнить на лагах. Нельзя забывать, что деревянные материалы, которые будут использованы для внутренних поверхностей моечного помещения и тем более парной, нужно выбирать из лиственных пород древесины, кроме того, они должны быть обработаны антисептическими и водоотталкивающими составами.

Источники

• https://banya-expert.com/proekti-ban/proekty-ban-iz-brusa-3×4-chertezh.html
• https://kaksdelatbanyu.ru/banya-iz-brusa-3-4-svoimi-rukami/
• https://dekoriko.ru/banya/proekty/3-na-4/
• https://9ban.ru/planirovki/361-planirovka-bani-3h4

Внутреннее обустройство

Самая важная функциональная часть помещения – это парилка. При обустройстве этой комнаты стоит учитывать множество нюансов

В первую очередь важно само расположение этой части бани. Профессионалы советуют располагать ее подальше от входных дверей, чтобы не допускать попадания внутрь холодного воздуха

Дверь в саму парилку должна вести только одна. Делается это тоже для того, чтобы сохранить внутри комнаты как можно больше теплого воздуха.

Планировать размеры помещения тоже стоит очень тщательно. Ширина, длина и высота комнаты просчитываются в зависимости от многих параметров

Стоит принимать во внимание стоимость материалов, учитывать свой бюджет, закупаясь всем, необходимым для строительства

В комнате непременно должно быть тепло и уютно. Помимо закрытых и утепленных дверей нужно подумать еще и об обустройстве хорошей печки или каменки. Она должна быть мощной и иметь хорошую теплоотдачу. При этом никогда нельзя забывать и о правилах пожарной безопасности.
