Каркасная баня проекты и чертежи

Материалы для возведения каркасной бани

Когда готов проект, нужно составить список необходимых для строительства материалов, после закупки которых можно приступать к строительству.

Ниже мы привели примерный список материалов которые понадобятся для возведения каркасной бани. Список может меняться в зависимости от выбранной технологии. А необходимое количество материалов рассчитывается исходя из размеров бани.

НазначениеМатериал
Фундамент, основание под полцемент (М400) и крупный просеянный песок
Нижняя обвязкабрус 100*100 мм
Каркасбрус 50*100 мм
Подкосы стоекбрус 40*50 мм
Утепление потолка и стенстекловата, толщина 50 мм
Пароизоляцияфольгированная пароизоляционная пленка
Гидроизоляция стен и крышигидроизоляционная пленка из полиэтилена
Кровля профлист 0,5 мм
Наружная обшивкаблокхаус
Внутренняя отделка стен и потолкавагонка, доска
Система сливатрубы пластиковые, от 50 мм

Помимо этого вам понадобятся инструменты для работы, саморезы, гвозди, сантехника и т.п.

Для внутренней отделки стен каркасной бани можно использовать вагонку. Это экологически чистый материал, который изготавливается путем переработки древесины.

Обустройство кровельной конструкции

Обустройство кровельной конструкции

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

Обустройство кровельной конструкции

Каркас стен дома

Простая каркасная баня своими руками возводится на основе каркаса. Он выполняет роль «скелета», на котором будут держаться стены строения. Несущий «скелет» каркасной бани 3х4 будет состоять из:

  • Двух горизонтальных рядов – нижней и верхней обвязки.
  • Восьми вертикальных опор, установленных по углам строения и посередине его стен.
  • Укосин для вертикальной фиксации несущих опор, расположенных под углом.

Каркас каркасной бани своими руками.

Деревянные балки бани также важно защитить от влаги. Для этого необходима их пропитка влагостойкими пропитками

После укладки утеплителя деревянный каркас будет защищён также пароизоляционной плёнкой, которую крепят с внутренней стороны теплоизолирующего материала.

После сбора каркаса, для его усиления и прочности, стены обшиваются наружными стеновыми панелями. Это обеспечивают устойчивость стен к боковому сдвигу. Что особенно актуально при строительстве на открытом месте, продуваемом ветрами.

На заметку
Сборку каркаса и навешивание наружных панелей выполняют как можно быстрее, в период, когда нет дождей и других осадков.

Крыша каркасной бани

Материал для кровли бюджетной бани выбирают по двум критериям – вес и цена. Он должен иметь невысокую цену и небольшой удельный вес. Для каркасных домов часто используют металлопрофиль или металлочерепицу. Эти кровельные материалы – лёгкие, яркие, красивые и долговечные, с одним недостатком – стоят они достаточно дорого.

Каркасная баня с кровлей под барбекю.

Крыша каркасной бани своими руками может быть смонтирована доступными панелями ОСБ. Они относительно недорого стоят, но требуют защиты от атмосферной влаги. Крыша каркасной бани закрывают рубероидом. После при желании поверх такой кровли можно будет положить битум. Или заменить через несколько лет старый рубероид новым.

Второй вариант сооружения недорогой крыши – не обрезные доски. Их укладывают внахлёст, обеспечивая сток воды сверху вниз. Это – самый недорогой пиломатериал, который также потребует защиты от влаги. Такую крышу необходимо ежегодно красить.

На заметку
Что ещё учесть: крыша строения должна иметь достаточный свес. То есть расстояние между краем кровельного покрытия и стеной должно быть 600-800 мм.

Расчеты материалов

Сооружается каркасная баня своими руками разных размеров. Мы рассмотрим стандартный вариант, который подойдет для строительства начинающими мастерами.

Отделку бани изнутри и снаружи, часто проводят вагонкой, изготовленной из древесины хвойного происхождения. Крышу оборудуют двускатную, а для кровли применяют металлочерепицу.

Отталкиваясь от размеров 5 на 4 метра, для изготовления фундамента нам понадобится:

  • два куба бетона;
  • 0,3 куба обрезной доски;
  • 80 погонных метров арматуры.

Каркасная баня под ключ, требует больших финансовых вложений именно на строительство каркаса. Чтобы сделать каркас, потребуется:

  • 5,3 кубов бруса, сечением 12 на 12 сантиметров;
  • 36 квадратных метра, минваты, толщиной 10 сантиметров;
  • около сорока квадратов пароизоляционного материала;
  • 75 квадратов деревянной вагонки;
  • 40 квадратов гидроизоляционного материала.

Если необходимо сэкономить финансы, то брус можно заменить доской. Монтаж пола, также важный момент. Чтобы сделать пол в бане своими руками потребуется:

  • 0,2 куба доски 150 на 50;
  • двадцать погонных метров плинтуса;
  • двадцать квадратов минваты и 20 квадратов вагонки.

Если хочется сэкономить на конструировании каркасной бани, то именно на возведении крыши, это можно сделать. Можно приобрести, самый дешевый утеплитель, и закрыть его не обрезной доской.

Но так как у нашей бани будет двускатная крыша, чердачное помещение можно использовать для хранения разного инструмента и ненужных предметов. Чтобы построить крышу, необходимо:

  • один комплект водостока;
  • 0,2 куба реек для стропил;
  • 0,1 куба планок для обрешетки;
  • 0,1 куба карнизных реек;
  • двадцать квадратов металлочерепицы.

Кроме перечисленных материалов, потребуются:

  • трубы из асбеста;
  • саморезы и гвозди;
  • скобы;
  • цемент, песок и гравий.

Если строится каркасная баня, своими руками используя пошаговую инструкцию, нужен:

  • уровень, угольник и рулетка;
  • молоток, отвертки и плоскогубцы;
  • электрическая дрель;
  • миксер для бетона;
  • емкость для дозировки сыпучих материалов;
  • шуруповерт;
  • ручная ножовка или электрическая пила.

Сделав нужные замеры и подобрав по ним материалы, приступаем к конструированию будущего помещения.

Сборка стен

Следующим этапом строительства каркасной бани будет сборка стен. Для этих целей понадобится обрезная доска с размером 15×5 см. Из нее собирается такая конструкция, как показано на фото ниже.

Расстояние между отдельными вертикальными стойками равно ширине утеплителя, который будет использоваться для бани. Когда сборка окончена, выполняется монтаж каркаса стены для бани. Отдельные элементы временно крепятся укосинами, как видно на фото ниже.

Готовая конструкция выглядит подобно той, что показана на фото ниже.

Стоит обратить внимание, что места, где будут находиться оконные и дверные проемы, дополнительно усилены вертикальными и горизонтальными распорками

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

  • возможная усадка бани с течением времени;
  • необходимость качественного утепления и связанный с этим рост расходов;
  • материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
  • внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

  • легкое сооружение не требует изнурительной подготовки основательного фундамента;
  • хорошо сохраняют тепло, но только при качественном утеплителе;
  • подкупающая дешевизна сборки;
  • экологичность и устойчивость к колебаниям в земной коре;
  • возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Где купить домокомплект маленькой каркасной бани

Строить каркасную баню своими руками гораздо проще, используя своеобразный строительный конструктор — домокомплект, в который включены все крупноформатные элементы для возведения. Основными составными частями домокомплекта каркасной бани являются брусья и панели. Использовать готовые домокомплекты можно только в случае наличия фундамента. Все составляющие подгоняются по размеру (если необходимо), собираются и закрепляются на основании.

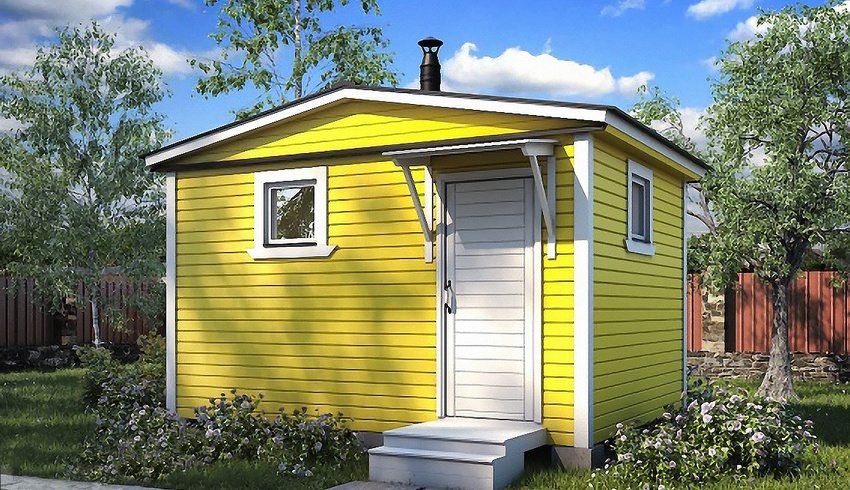

Готовая маленькая каркасная баня, установленная на фундамент из бетонных столбиков

Домокомплекты небольших каркасных бань имеют некоторые преимущества перед сооружениями, возводящимися стационарно. Во-первых, компактные размеры мини-бани позволяют установить ее конструкцию даже на скромном участке. Во-вторых, есть возможность быстро разобрать строение и транспортировать в другое место. В третьих, наличие внутренней разводки коммуникаций позволяет быстро подключиться и сразу же использовать баню по назначению. Домокомплекты, выполненные в заводских условиях, сопровождаются проектами бань со сборочными чертежами и архитектурными разделами. По желанию заказчика компания может предложить услуги по оформлению разрешений и получению технических условий на электро-, газо-, и водоснабжение. Пакет всех разрешительных документов прикладывается к типовому проекту. Обычно, самая низкая стоимость комплектов у тех организаций, которые самостоятельно занимаются изготовлением всех комплектующих. Благодаря заводской сборке и подгонке щитов, что составляет более 70% от стоимости всех работ, цена установки бани на участке значительно снижается. Заказчику остается возвести легкое основание, выбрать оптимальный проект и приобрести домокомплект каркасной бани, выполненный в заводских условиях.

Каркасная баня маленькой площади, возведенная своими руками

Каркасно-щитовые бани: строения с мансардой, односкатной и двускатной крышей

Каркасно-щитовые строения давно и надежно вошли в жизнь европейцев и американцев. В последние годы они и в нашем регионе набирают популярность. Отделка фасадов может быть выполнена сайдингом, плиткой, блок-хаусом, штукатуркой, отличной от стен жилого дома или максимально приближенной к его внешнему виду. Кровля может быть как односкатной, так и двускатной, все зависит от ваших вкусов. Все чаще можно встретить бани с устроенными мансардными этажами, где располагают комнату отдыха или бильярдную. Ведь, как уже говорилось, баня не только место для мытья, но и место отдыха. На дачных участках часто баня с мансардой является единственным строением, и помещение второго этажа используется для ночлега в период дачного сезона.

Приобрести можно уже готовый комплект каркасно-щитовой бани с пронумерованными деталями и конструкциями. Остается подобно конструктору собрать каркасную баню своими руками, проект которой может быть типовым или индивидуальным.

Располагать баню на участке относительно дома нужно на расстоянии согласно действующих норм пожарной безопасности.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

  • Простота строительства;
  • дешевая конструкция (малая плата за материалы);
  • упрощение фундаментных работ в сравнении с другими вариантами;
  • слабая теплопроводность;
  • возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;
  • исключение усадки;
  • отсутствие надобности в сложной строительной технике;
  • экологическая безопасность (редкость для дачных бюджетных построек);
  • возможность выполнить все работы без привлечения специалистов;
  • исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;
  • широкое разнообразие вариантов отделки.

11фотографий

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Материал для возведения каркасной бани

Для возведения каркаса используют брус – обычный или клееный

Традиционно бани рядом с домом или дачей сооружают из древесины. Чаще применяют профилированный брус. Если хотят удешевить строительство, берут окоренные бревна и неоцилиндрованные бруски. Для стоек используют хвойные породы, применяют клен.

Зашивку стен комбинируют, используют керамические кирпичи или крупноразмерные блоки из газобетона и пенобетона. Кирпичи используют клинкерные, пустотелые, берут обожженные глиняные. Шликерный, сырцовый кирпич и силикатные не используют для строительства стен бани.

Советы по выбору строительных материалов

Маленькие строения возводят из квадратного бруска 15 х 15 см, для крупных берут сечение 15 х 20 см или 20 х 20 см. Иногда применяют двутавр — два длинных бруса с перемычкой между ними. Влажность строительного леса на момент монтажа не должна превышать 18%. Иногда строят баню из металлокаркаса.

Материалы для закладки промежутков между стойками должны отвечать необходимым требованиям для строительства бань:

  • сопротивляться действию влаги;
  • не реагировать на действие атмосферных факторов;
  • быть прочными и долговечными.

Крышу делают с деревянными стропилами и обрешеткой, для покрытия выбирают профлист, металлочерепицу, шифер.

Тепло и гидроизоляция постройки

Конструкция из каркаса легкая поэтому чтобы случайно не деформировать стены, теплоизоляция нужна соответствующая.

Существует ряд критериев которыми должен обладать утеплитель для бани: хорошая теплоизоляция, высокая стойкость к воздействию влажности и высоких температур, экологичность.

Рассмотрим наиболее популярные виды утеплителей для каркасной бани.

Минеральная вата. Сама по себе вата легкая, но облицовочный материал может ее значительно утяжелить. У минваты хорошие изолирующие свойства. Устойчива к температурным перепадам и влажность ей не вредит.

Камышовый утеплитель. Природный и экологичный материал. Обладает хорошей теплоизоляцией. Форма выпуска – плиты 15 см толщиной. Подходящий размер для утепления каркасной бани.

Опилочно-гипсовый утеплитель. Опилочно-гипсовый состав можно изготовить самостоятельно. Бюджетный вариант, который не уступает качеством. Для замеса нужно соотношение опилок к гипсу 10:1.

Пенополистирол. Утеплитель, который стоит недорого, легко использовать и обладает хорошими теплоизолирующими свойствами. Устойчив к влаге, но очень легко воспламеняется. Поэтому нельзя монтировать возле печи.

Утепление стен  представляет собой своеобразный пирог

При этом очень важно соблюсти порядок утепления, чтобы избежать потерь драгоценного тепла. Гидроизоляция в бане не менее важна, чем теплоизоляция

Во-первых, без защиты от влаги любой утеплитель со временем будет портиться, терять свою способность удерживать тепло. Во-вторых, без защиты от влаги теплоизолирующий материал начнет гнить и плесневеть, подвергая порче и сам каркас бани

Гидроизоляция в бане не менее важна, чем теплоизоляция. Во-первых, без защиты от влаги любой утеплитель со временем будет портиться, терять свою способность удерживать тепло. Во-вторых, без защиты от влаги теплоизолирующий материал начнет гнить и плесневеть, подвергая порче и сам каркас бани.

Для защиты от пара можно использовать фольгу, пергамин (недорогой, но экологичный материал) или полиэтилен. Материал нужно укладывать внахлест, проклеивая стыки строительным скотчем.
