Пристенный дренаж фундамента

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

  • Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
  • Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

  • Дренажные траншеи.
  • Отводящие трубы.
  • Фильтрующая обсыпка, щебень или гравий.
  • Фильтрующая ткань (геотекстиль).
  • Гидроизоляция цоколя.
  • Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

  • Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
  • Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
  • Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
  • Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

  • Выкапывают дренажные траншеи по периметру дома.
  • В траншеях делают песчаную подсыпку. Песок разравнивают.
  • На дно дренажных канав укладывают геотекстиль.
  • В геотекстиль насыпают гранитный щебень слоем 10 см.
  • На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
  • На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
  • Засыпают трубы сверху щебнем.
  • Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
  • Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

  1. Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.

  2. В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.

  3. На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом дома

  1. Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.

  2. Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).

  3. Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

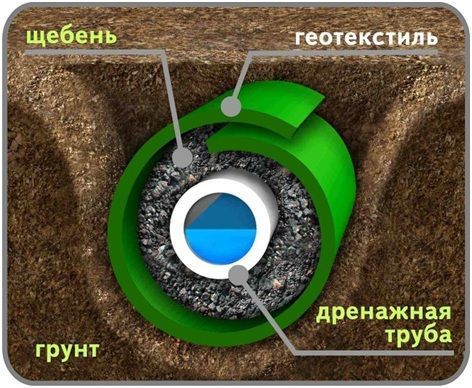

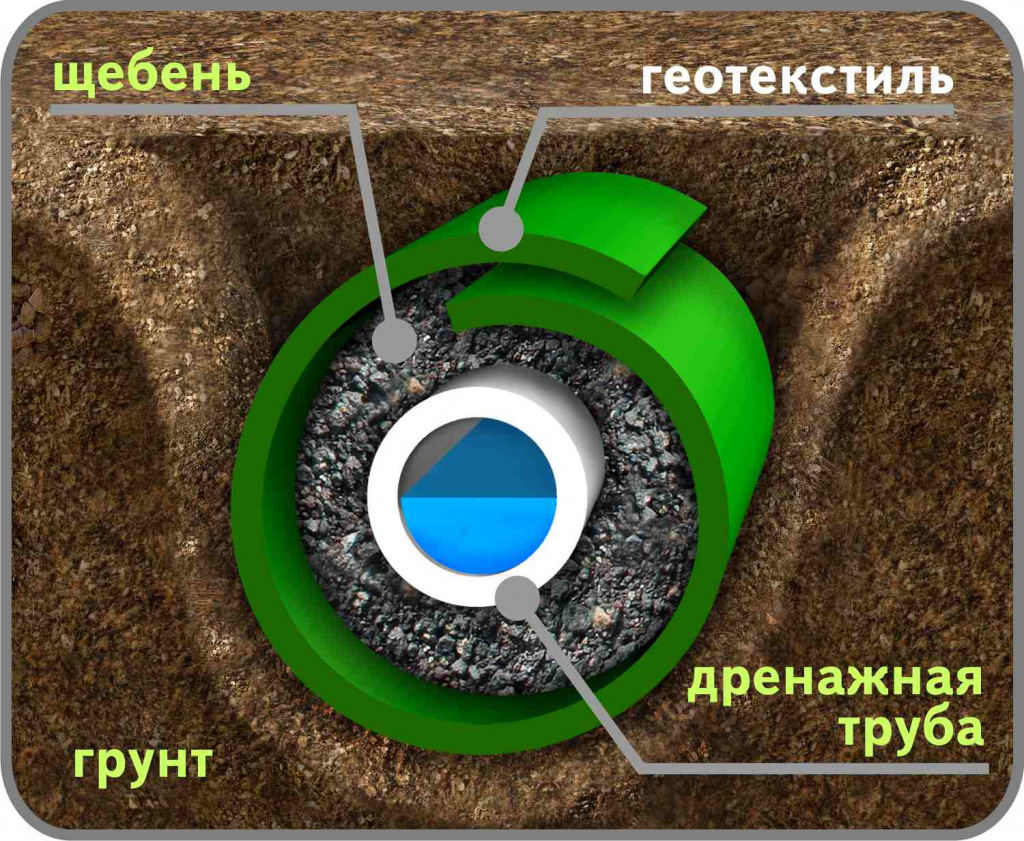

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

  1. Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.

  2. Насыпают слой щебня (15 см).

  3. Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.

  4. Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцу

  1. Насыпают по бокам и сверху слой песка (около 15 см).

  2. Укладывают обратно вынутый или привозной плодородный грунт.

Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

При использовании труб с фильтрующим слоем из пенополистирольных гранул и обмотки щебень не засыпают. А если верить рекламному ролику производителя, то можно не засыпать даже песок.

https://youtube.com/watch?v=DloSGrkFtYA

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

В каком случае пристенный дренаж необходим?

Пристенный дренаж необходимо монтировать в следующих случаях:

  1. Если уровень ГВ высокий.
  2. Количество осадков в регионе большое.
  3. Подвальное и цокольное помещения дома используют в хоз. нуждах.
  4. Если цокольный этаж располагается ниже уровня ГВ н участке.
  5. Полы в подвальном помещение не выше 0,5 м над уровнем залегания ГВ.
  6. Если грунт на участке суглинок или глина, уровень ГВ при этом не учитывают.
  7. Дом расположен в месте капиллярного проникновения влаги с недопустимой влажностью в помещениях.

Но выполнить пристенный дренаж фундамента в некоторых случаях не достаточно. Тогда делают поверх системы отводку по периметру дома с углом наклона на 20, и в ширину не меньше 1м. Грунт, которым засыпают систему дренажа, уплотняют, а на фундамент снаружи наносят гидроизоляционный слой из материалов на основе битума.

Не стоит монтировать дренажную систему около фундамента, если дом построен на песчаной почве, когда ГВ легко проникают в нижние слои, а зимой промерзание происходит не ниже 80 см. В таком случае фундамент достаточно обмазать защитными составами, а влага итак не будет вредить конструкции.

Устройство основы и канавок

Вариант 2. Схема пристенной дренажной системы.

Первый этап – это устройство песчаной основы. Здесь вам понадобится песок, лазерный нивелир, гравий, большое полотно геотекстиля и лопата для рытья канавок. Для начала разравниваем территорию вокруг фундаментной плиты, после чего примерно на 20 см засыпаем ее песком. Песок нужно намочить и слегка утрамбовать, после чего при необходимости досыпать и снова разровнять его.

После этого возьмите лазерный нивелир, и с помощью его отмерьте колебания высот по всей длине будущей дренажной системы. Затем отметьте места уклона системы с помощью этого же нивелира. В намеченных местах поставьте колышки.

Теперь сверху на песок необходимо уложить геотекстиль. Заранее вырежьте из полотна куски нужных размеров и уложите на песок, вдавливая его туда.

Вариант 3. Схема пристенного дренажа.

Геотекстиль необходимо класть внахлест. Сверху на него насыпьте гравий. Высота слоя гравия должна быть такой, чтобы можно было в нем проделать небольшие канавки, куда будут углублены трубы для отвода влаги (если дренаж линейный). В случае же с пластовым дренажем гравийный слой должен быть немного большим.

Теперь в местах, где будет прокладываться трубопровод для откачки воды, сделайте канавку. Труба должна будет в нее легко ложиться, но не закапываться полностью.

Это является важным условием всей дренажной системы. Длина канавки при этом должна равняться длине системы от верхней до нижней точки дренажа.

Устройство пристенного дренажа фундамента вокруг дома

Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:

  • разновидности грунта;
  • наличия у здания цокольного этажа или подвала;
  • происхождения воды, которую нужно отводить.

Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.

Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж.

Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.

Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:

  • дом, а также прилегающие к нему строения;
  • деревья и кустарники;
  • места прохождения дрен в зависимости от выбранного типа дренажа;
  • ревизионные и дренажный колодцы.

Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.

На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта

Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон

Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.

Процесс сооружения кольцевого дренажа

На дно траншеи засыпают песок

Для удобства создания дренажа для фундамента можно сделать разметку. Для этой цели используют различные колышки, убрать которые не составит труда.

Обустроить кольцевой дренаж можно следующим образом:

  1. На расстоянии 5 м от дома нужно выкопать заглубленный ров больше высоты и ширины фундамента дома, чтобы поместилась труба, имеющая диаметр 11 см. От трубы ещё должны быть отступы по 10 см с каждой стороны.
  2. На дно помещается под уклоном к водосборнику песок слоем до 100 мм. Таким образом вода сможет стекать самостоятельно.
  3. Дренажная труба кладётся в траншею, на геотекстиль, концы его закрепляются на стенках рва. Трубу закладывают в траншею, присыпают гравием на 50 см, затем оборачивают материалом дважды. Швы конструкции скрепляют и засыпают песком или щебёнкой.
  4. Трубы соединяют, но не под прямым углом, чтобы не скапливался ил.
  5. Для сооружения ревизионного колодца выкапывается яма и ставится ёмкость с отверстием для ухода воды. Сюда также нужно поместить геотекстиль на дно, чтобы не попали камешки.
  6. Если грунт тяжёлый и плохо пропускает воду, для отвода может быть использована цельная труба.
  7. При большом накоплении воды в резервуаре её можно откачивать и поливать огородные растения.

Основные виды дренажа под фундаменты

Дренажные системы можно условно разделить на вертикальные, горизонтальные и комбинированные. Вертикальный дренаж, в основном, используется в шахтах или бассейнах. Такая система оборудована насосами и специальными водоотводными колодцами с откачкой воды. При понижении воды в подвальной части здания делают метровые скважины и устанавливают насосы с сигнальными поплавками.

Горизонтальная дренажная система представляет из себя горизонтальную систему труб. Она бывает открытой или закрытой. Система делится на три части: собирающую, водоотводящую и водоприемную. Часто открытый горизонтальный дренаж применяют для осушения большой площади, например, на фермах. Для частных домов и в промышленности используют закрытый дренаж. Часто можно встретить комбинированный вид дренажа.

Итак, дренаж для фундаментов дома подразумевает создание специальной водоотводящей системы каналов для подземных или наземных вод. Постройка дренажной системы во многом зависит от уровня грунтовых вод, рельефа участка и величины уклона поверхности относительно горизонтальной плоскости.

Дренаж фундамента дома

При высоком уровне грунтовых вод фундамент необходимо защищать не только тщательной гидроизоляцией, но и грамотно устроенной дренажной системой. Только совокупность этих мероприятий позволит сохранить конструкцию в проектном состоянии без разрушения.

Какую систему выбрать

Дренаж фундамента дома может иметь разную структуру в зависимости от типа грунтов, количества подземных вод и глубины заложения конструкции.

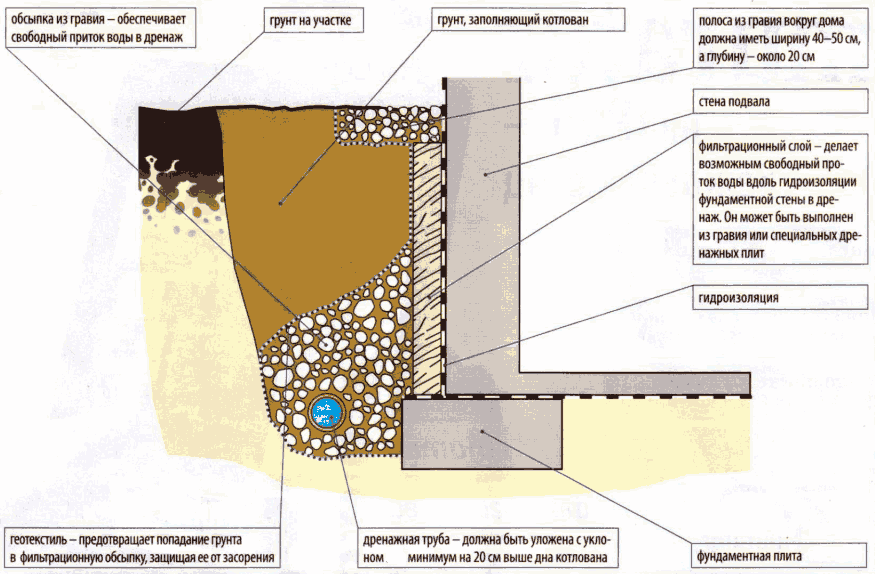

Пристенный дренаж фундамента

Такая система необходима при закладке глубокого основания с высоким уровнем грунтовых вод. Часто ее устраивают для профилактики подтоплений даже при нормальном УГВ для защиты от интенсивных осадков.

Система пристенного дренирования может состоять из 2-х частей:

  • Защита пристенка фундамента;
  • Межпластовое осушение, устраиваемое под фундаментной подушкой, необходимо при объемных и насыщенных пластах грунтовых вод.

Устройство защиты наружной стены несущей конструкции выполняют на всех грунтах, кроме песчаных – они сами по себе хорошо проводят жидкость в нижние слои почв.

Пристенная система включает в себя комплекс гидроизоляции стен и укладку дренирующих труб со смотровыми колодцами. Лишняя жидкость собирается в магистрали и удаляется по месту утилизации в канализацию, водоем, на участок для повторного использования и т.д.

Кольцевой дренаж

По способу устройства аналогичен пристенному, но отличается расположением: кольцевая система осушает целый периметр, в т.ч. прилегающих к дому территорий. Его устраивают на расстоянии 1,5…3,0 метра от фундамента, что удобно при его закладке после возведения здания.

Кольцевой дренаж оптимально выбрать для малозаглубленных оснований без подвала.

Межпластовый дренаж

Часто устраивается как самостоятельная защита фундамента от насыщенных водоносных пластов, которых достигает конструкция. Межпластовый дренаж дополнительно предотвращает намокание стен капиллярной влагой. Его обустройство возможно только на стадии подготовки основания под фундамент.

Систему используют преимущественно под плитные основания. Она представляет собой уплотнение грунта крупными песчаными породами и гравием с применением дренирующих труб, расположенных под фундаментом.

Чтобы наглядно определить, какой тип дренажа подходит конкретному дому, воспользуйтесь таблицей:

Любая система в обязательном порядке сопровождается гидроизоляцией внешних поверхностей фундамента и обустройством отмостки с уклоном по всему периметру здания – она частично отводит поступающую сверху воду.

Расчет системы и материалов

Правильный дренаж фундамента начинается с расчетов системы водоотведения и материалов.

  • Глубина заложения трубы в траншеи должна быть больше (глубже) величины заложения подушки фундамента на 0,3…0,5 метра. Этого запаса достаточно, чтобы удалить излишки грунтовой жидкости от несущей конструкции.
  • Уклон трубопровода должен быть не менее 2 см на 1 пм дренажа для естественного удаления воды от конструкций в места назначения.

Для организации водоотвода на периметре нужно найти самую высокую и самую низкую точку.

  • В высокой располагают колодец сбора воды;
  • В низкой устанавливают приемный колодец, из которого осуществляется отведение в коллекторный колодец для дальнейшей транспортировки.

Для подсчета количества материалов придерживайтесь нескольких правил:

  1. Составьте схему дома с обозначением сторон. На план нанесите предполагаемую линию дренажного водопровода с учетом расстояния от стены (до 0,5 м для пристенного отвода, 1,5…3,0 м для кольцевого).
  2. На каждый метр прибавьте по 2 см на уклон. Если длина участка 10 метров, получим 20 см уклона от верхней до нижней точки.
  3. Обозначьте положение смотровых колодцев. Они должны располагаться в углах дома или на каждом втором повороте, но на расстоянии по прямой не более, чем через 40 м друг от друга.
  4. По полученным данным подсчитайте нужное количество труб и колодцев.
  5. На повороты предусмотрите соединительные муфты, на сопряжения труб – отдельные специальные комплектующие.

Выбор труб

От качества выбранных материалов зависит эффективность работы всей системы. Трубы из керамики и асбестоцемента в настоящее время практически не применяют из-за их низкой эффективности, предпочтение отдают ПВХ и ПНД трубам. Для дренажа берут изделия с перфорацией и фильтрами:

Оптимально использование труб с ребрами жесткости для сохранения формы водоводов даже при интенсивных нагрузках от грунта.

Разнообразие труб и фильтров в магазинах введет в заблуждение любого несведущего покупателя. Как не ошибиться при выборе? – опирайтесь на тип грунта.

Нужен ли пристенный дренаж вокруг фундамента дома?

Многие застройщики решают строить дом с подвалом. Стоимость строительства подвала сравнима с затратами на сооружение обычного этажа.

В подвале можно располагать только не жилые, вспомогательные помещения — прачечную, тренажерный зал, сауну, котельную, мастерскую, кладовку и т.п.  Все эти помещения с лучшим комфортом и удобством разместились бы и на обычном этаже или мансарде.

В недалеком прошлом дома было принято строить на ленточных фундаментах глубокого заложения. Устройство в таком доме подвала действительно было выгодно — фундамент выполнял роль наружных стен помещений подвала.

Применение в современном малоэтажном строительстве облегченных конструкций и мелкозаглубленных фундаментов делает не выгодным устройство в доме подвала.

Тем не менее, любители традиций и основательности не редко выбирают дом с подвалом на ленточном фундаменте глубокого заложения. Чтобы комфортно пользоваться помещениями в подвале, подвал необходимо защитить от грунтовой влаги.

Пластовый способ отведения воды

Дренаж под фундаментной плитой необходим для обеспечения сохранения свойств конструкции при соприкосновении с водой. Под этим подразумевается удаление воды и предотвращение её влияний на фундамент дома. Подробнее о дренажных работах на участке смотрите в этом видео:

Устройство дренажа под фундаментной плитой может выполняться различными способами. Одним из популярных является пластовый вид. Его суть в следующем:

  1. Вырывается ров глубиной на 1 м больше размеров здания.
  2. Обустраивается небольшой уклон от центра к бокам.
  3. Стелется геотекстиль, затем чередуются по 10 см слой песка и 30 см слоя щебёнки для выравнивания дна котлована.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

  1. Открытый,
  2. Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

  • Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
  • Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
  • Наличие (отсутствие) сливного трубопровода;
  • Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.
В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

  • с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
  • С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

  • трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
  • смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
  • дренажные трубы нужно погружать глубже промерзания грунта;
  • ширина канавы от 25 см до полуметра;
  • при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
  • расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

  • сечение труб;
  • материал и тип фильтров;
  • тип и особенности грунта;
  • расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Система дренажа

Выполняйте работы в сухую погоду

Отведение воды от фундамента реализуется методом организации дренажа вокруг дома. Перед её осуществлением необходимо знать некоторые особенности работы:

  • работы по монтажу осуществляют летом в сухую тёплую погоду;
  • чтобы построить дренаж фундамента своими руками, понадобится от 2 до 3 месяцев;
  • после приготовления канав желательно над ними соорудить предохраняющий от дождя навес;
  • если грунт находится в рыхлом состоянии, то стенки канавы необходимо хорошенько укрепить;
  • в соответствующей инстанции нужно получить сведения о состоянии грунта, а также провести небольшой опыт, чтобы определить, где больше всего происходит сбор влаги;
  • узнав исчерпывающую информацию, можно изображать схему дренажа здания, рассчитать, сколько понадобится материала и стоимость конструкции.

Организация гидроизоляции для разных типов основания

Обустройство предохранения построенного здания от влаги различается во взаимосвязи от видов фундамента. Наиболее распространёнными являются основания из плит, свайный, столбчатый, ленточный и монолитный типы.

Плиты

Здесь фундамент лучше всего обернуть рулонным рубероидом. При обнаружении неровностей.

Их необходимо устранить с помощью выравнивающей стяжки.

Затем на бетонные плиты помещают водоотталкивающий материал, утеплитель и опять выравнивают поверхность.

Свайный и столбчатый типы

На бетонных сваях и столбах нелегко обустроить гидроизоляцию. Она предусматривается путём добавления в бетон водоотталкивающих добавок. Деревянные конструкции же обрабатываются специальными жидкостями, предотвращающими гниение и впитывание влаги.

Ленточный и монолитный фундаменты

Чаще всего монолитные конструкции изолируют горячей битумной мастикой

Чтобы правильно устроить гидроизоляцию подобных типов оснований, применяют следующие несколько способов. Они разнообразны и достаточно эффективны.

  1. Обработать фундамент специальной мастикой, только поверхность должна быть высушенной и ровной. Этот метод не вполне надёжен, поэтому для укрепления состава необходимо укрыть его утеплителем или возвести стенку из кирпича.
  2. Так же как и в первом случае, нужно произвести все манипуляции, применив горячую битумную мастику, а сверху наклеить рубероид в 2 слоя внахлёст примерно по 15 см.
  3. С помощью специального распылителя на сухой фундамент наносится водоотталкиващий состав. Сверху желательно применить геотекстиль, тогда гидроизоляция прослужит долго.
  4. Ещё один надёжный и качественный способ – проникающая гидроизоляция. В её составе – кварцевый песок, цемент и специальные добавки. Подобная масса обладает проникающими свойствами.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
