Потолок и стропила бани

Конструкция каркаса

Основой конструкции крыши является стропильный каркас, который несет на себе тяжесть кровельного покрытия, равномерно распределяет нагрузку между несущими стенами и фундаментом, а также используется для крепления гидроизоляционного материала. Он изготавливается из дерева и состоит из следующих элементов:

1. Мауэрлат. Это своего рода опорный брус, распределяющий вес и смягчающий давление стропил на несущие стены бани. Он изготавливается из соснового бруса квадратного сечения, на который закрепляются стропильные ноги.
2. Стойки. Стойками зовутся вертикальные опорные элементы каркаса, поддерживающие коньковый прогон или центральную часть стропильной ноги. Этот элемент применяют только в наслонных стропильных системах.
3. Стропила. Стропильные ноги изготавливают из досок сечением 50х150 мм или 100х150 мм, одним концом они устанавливается ребром на мауэрлат, а другим упираются во вторую ногу пары или на коньковый прогон.
4. Подкосы. Подкосами называют поддерживающие элементы каркаса, расположенные под углом к стропильным ногам и предотвращающими их прогибание под собственной тяжестью.
5. Затяжки. Горизонтальные элементы попарно стягивают между собой стропильные ноги, компенсируют распирающую нагрузку, воздействующую на несущие стены.

Устройство стропильной системы

Отделка

Так как мы выше вкратце упомянули о разных вариантах отделки потолка в бане, исправим это тем, что расскажем о давно популярных или ставших недавно модными решениях этой отделки.

Как подшить, чем обшить

Начнем с того, что есть вариант, когда вообще никакой отделки не ведется. Сразу настилаете или подшиваете зашлифованные доски и больше ничего снизу. Вариант нормальный, если все остальное сделано качественно.

А вообще, стоит рассказать о еще трех вариантах – шпунтованной доске, вагонке и необрезной доске.

Шпунтованная доска стоит дорого, обычно используется для полов, дает хорошее сцепление через соединение «шип-паз», которое не пропускает воду, выглядит просто отлично. Но все упирается в цену, все-таки это не самый бюджетный вариант.

Вагонка – это наиболее распространенный, давно облюбованный владельцами бань способ обшивки перекрытий. Крепить вагонку к потолку в бане желательно на обрешетку – планки, набитые на предыдущий слой досок с целью создания вентзазора между ними и вагонкой. В этом случае обеспечивается необходимая вентиляция, которая просушивает те водяные пары, с неизбежностью проникающие через тонкие профилированные доски, которые и представляет собой вагонка.

потолок в бане обшит вагонкой

Необрезная доска – это модное сегодня решение для бань, построенных в этностиле. Принцип простой – берется необрезная доска, зачищается, шлифуется, но край при этом остается неровным, даже часто его неровность искусственно усиливается с помощью инструмента. В результате получаем нечто, выглядящее аутентично для этнического стиля.

Так как края у досок неровные, прилегание обеспечить не получится. Отсюда решение подшивать такие доски в два слоя со сдвигом, который прикрывает стыки предыдущего слоя. Соответственно снизу вы видите красивые неровности краев, между которыми виднеется узкая полоса слоя выше.

Как крепить вагонку

Тем, кто хотел бы подробнее узнать о технологии монтажа вагонки, мы рекомендуем познакомиться с нашей статьей об обшивке парилки.

Изготовление

Наилучшим вариантом для изготовления всех составляющих крыши является подсушенное хвойное дерево. Размер бруса для стропил рассчитывается следующим образом: 100:50 х 50:60.

Преимуществом деталей из дерева хвойных пород является то, что хвоя имеет достаточно легкий вес, благодаря чему и стропильная система будет не слишком тяжелой.

Это позволит избежать давления на стены и последующих разрушений.

Наличие смолы в составе хвои дает ей способность противостоять влаге, что также является преимуществом данного материала.

Форма, которая чаще всего используется для изготовления стропильной системы двускатной крыши – это треугольник. Такая система представляет собой несколько треугольников, в состав которых входит две стропильные ноги, стяжки и подпорки. Каждый из этих треугольников именуется стропилом.

Важно! Стропила должны находиться на равноудаленном расстоянии друг от друга – 50-80 см.

Треугольная форма была выбрана отнюдь не зря. Она обеспечивает конструкции крепость и надежность.

Сделаем выводы: стропила представляют собой одну треугольную секцию, в состав которой входит:

1. Две стропильные ноги, которые соединяются в коньковой зоне;
2. Распорки, функция которых – облегчать нагрузку на стропильные ноги, поддерживая их;
3. Вертикальные опоры, выполняющие ту же функцию, что и распорки;
4. Доска, скрепляющая обе стропильные ноги и именуемая ригель;
5. Брусок, устанавливаемый в середине треугольника строго вертикально и именуемый бабка;
6. Параллельно стене располагается прогон, который соединяет отдельно стоящие стропила в одну систему;
7. Затяжки смыкают обе стропильные ноги, образуя целостный треугольник;
8. На верху стены устанавливается плотный брусок, именуемый мауэрлат. К нему крепятся составляющие элементы системы.

Стандарты сооружения скатных крыш

Кровля для бани представляет собой ограждающую конструкцию, которая предназначена для защиты строения от негативного атмосферного воздействия, а также для поддержания комфортных условий пребывания в помещениях. Поэтому современные кровли должны соответствовать ряду требований:

• Высокая атмосферная стойкость.
• Влагонепроницаемость.
• Тепловая эффективность.
• Износостойкость и повышенная прочность.
• Пожаробезопасность.
• Стойкость к биологическому воздействию.
• Экологичность.
• Долговечность.

При строительстве скатных крыш важно соблюдать определенные стандарты и нормы. Если банное строение примыкает к жилому дому, тогда рационально установить односкатную крышу – более доступный и дешевый вариант

При этом высота кровли может быть произвольной, но с учетом высоты жилого строения.

Для полноценных банных комплексов или частных бань, оснащенных чердачным помещением, лучшим вариантом являются двухскатные крыши. При правильном подходе к тепло- и гидроизоляции подобное строение можно использовать для проживания

При организации двухскатной конструкции важно правильно выбрать месторасположение конька и рассчитать его высоту

Процесс устройства потолочных балок

После возведения стен и перед возведением стропил устанавливаются потолочные балки. Два венца, которые находятся сверху, возьмут на себя роль основы для установки. Существует два способа устройства потолочных балок:

• Сквозные отверстия в венцах. Этот способ подразумевает выход концов всех балок на улицу, что делает стену открытой;
• Глухие отверстия в венцах. В этом случае все наоборот, поскольку концы всех балок находятся внутри бревен, что делает стену глухой.

Второй способ пользуется большей популярностью, нежели первый, ведь в первом случае балки, находящиеся на улице, подвергаются воздействию атмосферных осадков, что существенно снижает их надежность.

Установка кровли

Теперь, при возведении односкатной крыши для бани своими руками пошагово переходят к обработке антисептическим средством брусьев и досок, после чего их просушивают. После этого брусья набиваются на стропила непосредственно поверх слоя гидроизоляции и переходят к обшивке готового каркаса досками. Исходя из вида кровли, ширина зазоров между досками может варьироваться от 10 до 150 мм.

После того, как обрешетка будет сделана, можно переходить к установке финишного материала – профнастила, шифера, металлочерепицы или иного кровельного покрытия. Он крепится при помощи саморезов с особыми подкладками, предотвращающими попадание влаги через отверстия.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

Инструкция по возведению и пошаговое руководство

Любое строительство предполагает фазу предварительных расчетов. В случае с крышей вам нужно будет учесть вес всех составляющих самой крыши (стропил, кровельного материала, утеплителя и т.д.), а также снеговой нагрузки (которую вы можете узнать из карты регионов) и ветровой нагрузки (еще одна карта в уже упоминавшейся статье).

Далее вам понадобятся формулы для расчета сечений деревянных конструкций. Они достаточно сложны и даже в книгах часто приводятся в упрощенном виде. Советуем не ориентироваться на «средние показатели» в интернете, а посчитать именно свой случай по книжкам.

Возведение бани с гаражом под одной крышей. Фото СтройДом

Возможно, есть программы не только для расчета сечения балок, они могли бы облегчить вашу задачу. Мы нашли онлайн-калькуляторы, которые считают за вас стропильную систему, вес материала и многое другое: Stroy-calc – Профессиональные строительные калькуляторы.

Когда все расчеты завершены, пиломатериалы приобретены, начинается фаза обработки. Не стоит забывать, что антисептики и антипирены на крыше – ваши друзья (в парилке они были врагами). Места соединений дерева со всем остальным принято гидроизолировать чем-нибудь: мастикой, рубероидом и т.д.

Помимо пиломатериалов вы приобретаете также крепления. Сами крепления также описаны в книгах – где-то оно может быть жестким, где-то – иметь степени свободы в тех или иных плоскостях. Свобода нужна, чтобы крышу не сорвало ветром, чтобы элементы не разрушились при подвижке грунта, высыхании сруба и т.д.

Пример расчета крыши на бане 6 на 6 метров

Предположим, что нам нужно посчитать двускатную крышу на бане 6 на 6 метров в плане. Уклон мы решили сделать 30 градусов, а в качестве кровельного материала выбрали металлочерепицу. Сама баня стоит под Нижним Новгородом.

Заходим в соответствующий калькулятор и вносим свои данные. Нижний Новгород в 4 зоне, с остальным разбираемся по ходу – для угла 30 градусов подъем будет около 175 см (тригонометрия, дан катет и противолежащий угол). Длина свесов устраивает, шаг стропил и параметры обрешетки тоже. На стропила возьмем древесину 1-го сорта.

На выходе у нас: площадь крыши – 47,68 кв. м. Вес металлочерепицы 286 кг. Стропилин 22 штуки, с минимальным сечением 40х150 мм, длина каждой 297 см, общий вес 241 кг. Такие же данные по обрешетке.

Как видите, калькулятор избавил от лишних инженерных мук, с такими данными уже можно приступать к работе.

Установка односкатной кровли

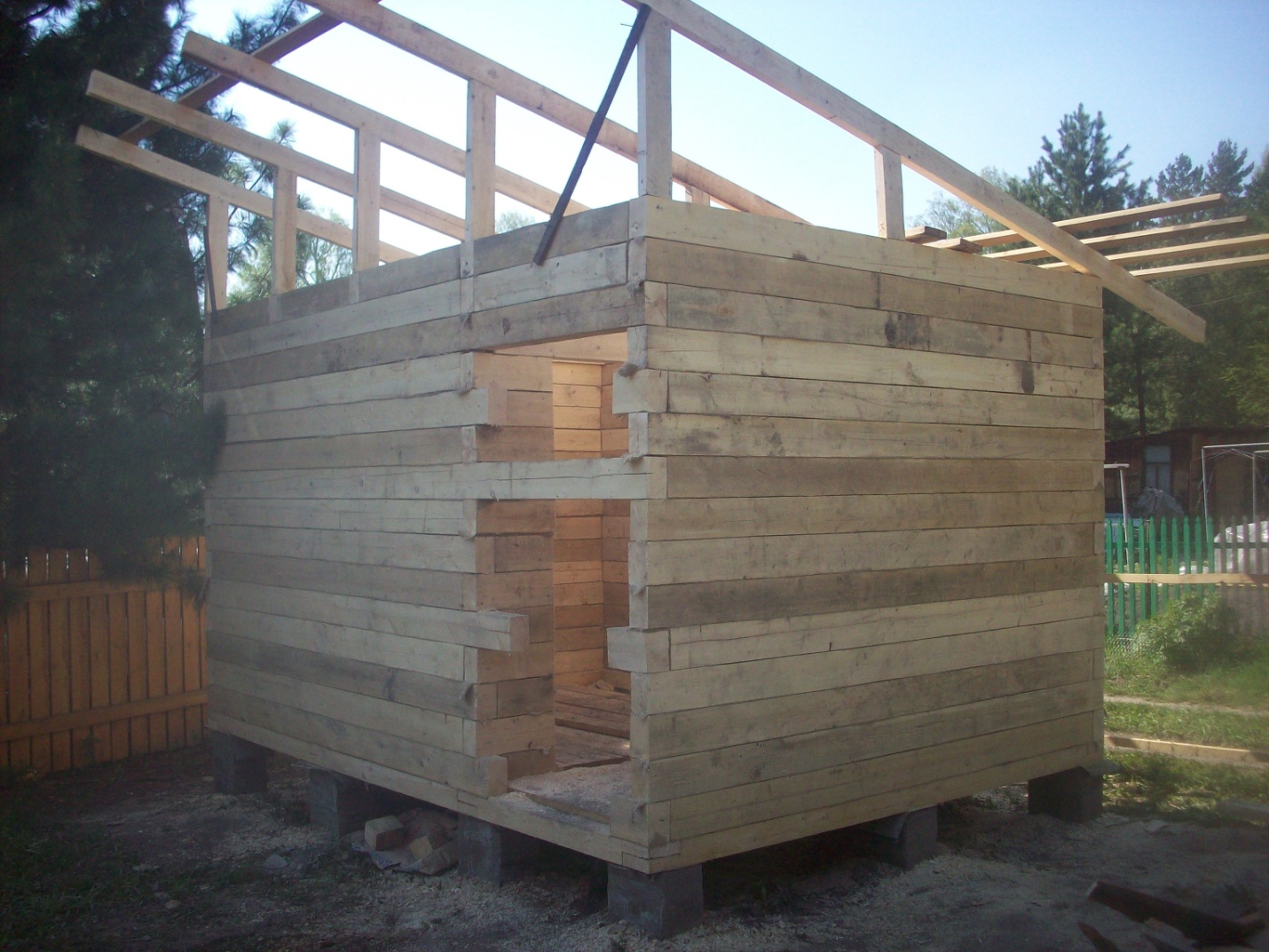

Как сделать систему стропил для крыши бани? Перед началом работ стоит учесть несколько нюансов. Чтобы во время сильных дождей вода быстро удалялась с поверхности крыши, следует соблюсти определенный угол ската. Это поможет и во время скапливания снега в зимний период. Минимальным считается угол наклона крыши 20 градусов. Если баня возводится в регионе с большим количеством осадков в зимний период, необходимо увеличить его до 45.

Для создания определенного угла понадобится установить опоры нужной высоты. Работу можно выполнить несколькими способами:

• если одна стена выше другой, стропильные ноги просто опираются на них;
• при сооружении стен одинаковой высоты необходимо на одну из них поместить опорную конструкцию.

Стропилами полностью перекрывается пролет между длинными стенами бани. Стропила устанавливаются без подпорок только в случае расстояния между стенами в 4,5 м. Для надежности крыши лучше, чтобы стропила устанавливались через каждый метр. При увеличении расстояния между опорными стенами более 4,5 м следует дополнить стропильную систему подкосами.

Для более надежной установки стропильных ног на опорные балки в них выполняются вырезы. Крепятся такие конструкции на гвозди и металлические пластины. Во время обустройства односкатной крыши делается вынос ног стропильной системы за каркас строения на полметра. Это позволит защитить стены бани от атмосферных осадков.

Покрываем пошагово кровлю гидроизоляцией и утеплителем

Далее устройство крыши бани с двумя скатами подразумевает укладку гидро- и теплоизоляции. С нижней части балки перекрытия подшиваются досками, после чего на стропила закрепляют пароизоляционную пленку внахлест, при этом стыки заделываются скотчем. Поверху укладывают слой теплоизоляции. Легче всего пользоваться материалом в плитах, хотя подойдет и рулонный утеплитель.

Его укладывают таким образом, чтобы он плотно ложился между стропилами. Все зазоры и просветы запенивают, а в верхней части фиксируют гидробарьер. Он также укладывается внахлест, при этом швы закрываются скотчем.

Как вывести дымоход через смонтированный подшивной потолок

Как вывести дымоход через смонтированный подшивной потолок

Шаг 1. Узнайте, где печник планирует монтировать дымоход. Вы должны поставить мастеру условие – расстояние между стенками дымохода и потолочными балками должно быть не менее 20 сантиметров. Пусть он думает, как разметить печь и ее узлы, чтобы выдержать требования противопожарной безопасности.

Шаг 2. Начертите на потолке квадрат под размеры дымохода, параметры квадрата должны превышать параметры дымохода не менее чем на 20 см по всему периметру.

Шаг 3. Со стороны помещения бани вырежьте отверстие. Делать это намного легче электрическим лобзиком. В углу квадрата просверлите дрелью отверстие под нож лобзика, вставьте его в это отверстие и по линии отрезайте доски обшивки.

Если нет электрического лобзика, довольно удобно работать круглошлифовальной машиной (болгаркой), только вместо камня вставьте диск с победитовыми зубьями. Работайте небольшой легкой болгаркой, диаметр диска должен быть не более 250 мм. Остальные работы нужно делать со стороны чердака. Поднимите туда свои инструменты и материалы.

Готовим место для узла прохода дымохода через потолок. Так будет выглядеть проем

Шаг 4. Требуется перенести размеры и расположение отверстия под дымоход на половое чердачное покрытие. Делается это просто. При помощи дрели просверлите в половом покрытии четыре отверстия по углам проема. Сверление нужно делать со стороны внутреннего помещения, старайтесь инструмент держать в вертикальном положении. Перед началом работ нужно аккуратно по периметру проема отрезать и вынуть минеральную вату. Со стороны чердака по имеющимся отверстиям углов начертите размер проема и вырезайте доски.

Заготовленное отверстие

Шаг 5. Теперь вам нужно закрепить концы отрезанных досок, в противном случае они всегда будут прогибаться. Особенно тщательно фиксировать отрезанные концы досок следует на чердаке, ведь там вы планируете сделать эксплуатируемое помещение. Для этого придется изготовить несущий каркас из досок 50×150 мм по периметру проема.

Схема установки балок

Размеры прохода для дымохода

Шаг 6. Снимите расстояния между близлежащими с проемом потолочными балками, отрежьте два куска досок 50×150 мм по этим размерам.

Шаг 7. Присоедините отрезки к балкам. Придется немного попотеть, ведь каркас приходится делать с уже имеющимся финишным покрытием. Для фиксации пользуйтесь длинными саморезами, на головку под звездочку наденьте удлинитель. Это даст возможность выполнять крепление под досками покрытия. Для того чтобы саморезы легче закручивались, подготовьте для них отверстия в деревянных элементах. Диаметр отверстий должен быть на миллиметр меньше диаметра самореза. Во время фиксации прочно удерживайте детали в нужном положении, следите, чтобы отрезки досок во время крепления не опускались ниже уровня балок перекрытия. К установленным длинным перемычкам закрепите две короткие по другим сторонам проема под дымоход.

Шаг 8. После того как печник доделает дымоход печи, со стороны комнаты отдыха положите на место минеральную вату по всему периметру дымохода. Проем закройте листовым железом, желательно использовать оцинкованную сталь. Со стороны чердака отверстия также закрывается листовым железом.

Устанавливаем потолочную разделку

Разделку крепим саморезами

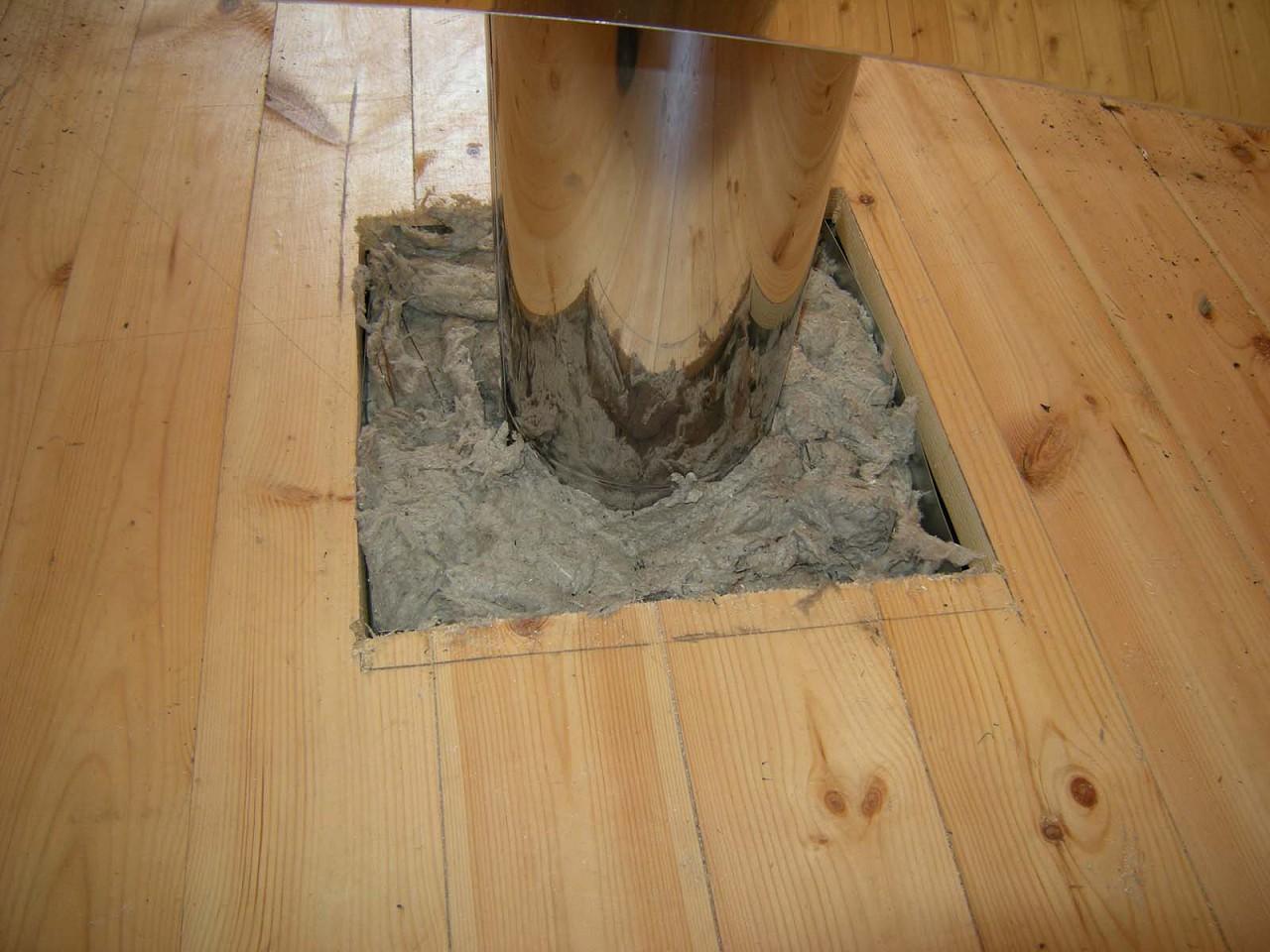

Проход трубы, вид со стороны чердака

Установка

Вот мы и добрались до пошаговых инструкций. Однако стоит заметить, что никакая инструкция не будет полной настолько, чтобы раскрыть все нюансы предстоящей работы, поэтому остается желательным, чтобы у строителя был хотя бы базовый опыт работы с инструментами и строительного дела вообще.

Инструкция по возведению, монтаж поэтапно

Настильный

Проведите все необходимые замеры. Если вы работаете в срубе, прочертите линию по уровню, на котором лягут доски настила. Если у вас стены из другого материала, проверьте горизонтальность мауэрлата или обвязочного бруса. В случае, если он отклонится от горизонтали, подготовьте нужные вкладки.

Доски могут быть самыми разными – обрезными, необрезными, шпунтованными. Но какими бы они ни были, их нужно нарезать с учетом захода на стену не менее 5 см (можно больше).

В потолочном венце, как мы говорили выше, нужно вырезать «полочку», на которую лягут доски. Для этого можно воспользоваться топором или бензопилой. «Полочки» вырезаются на двух противоположных стенах только.

На мауэрлат доски выкладываются аналогичным образом, только уступ делать не надо.

Крепление можно производить на саморезы или гвозди.

Потом сверху выкладываются бруски или доски, поставленные на торец, – все это поперек длины доски настила. Снизу они крепятся насквозь на саморезы. Это необходимая мера для того, чтобы в дальнейшем доски не «играли».

Далее нарезаем и кладем пароизоляцию, крепя ее степлером к основе.

На пароизоляцию выкладываем выбранный утеплитель.

Закрываем все гидроизоляцией (некоторые не закрывают).

Снизу придерживаемся выбранного дизайнерского решения – либо оставляем имеющееся как чистовой потолок, либо набиваем необрезные доски со сдвигом, либо делаем обрешетку и закрываем все вагонкой.

В парной, разумеется, часть владельцев набьет снизу фольгу, поставит обрешетку поверх нее и закроет вагонкой. Делается это для отражения инфракрасного излучения обратно в парилку.

Подшивной

Как и договаривались, считаем, что потолочные балки у нас уже есть. Делаем замеры и выставляем горизонтали точно по уровню на стене. Протягиваем строительные нити.

Набиваем в соответствии с горизонталями на балки черепной брус (это один из вариантов, есть и другие). Черепной брус дает уступ, на который между балками лягут доски.

Нарезаем доски и укладываем в поперечном балкам направлении на черепной брус. Закрепляем саморезами или гвоздями.

Сверху, не закрывая балки, укладываем пароизоляцию. Это значит, что верхний срез балки остается открытым, пароизоляция заполняет только образовавшиеся «емкости». Так нужно для того, чтобы дерево балки могло отдавать влагу.

На закрепленную степлером пароизоляцию выкладываем утеплитель.

Закрываем его гидроизоляцией (пароизоляция не дышит, а гидро – дышит, выпускает пар из утеплителя).

Поверх балок делается либо настил чернового пола, либо сразу чистового.

Остается отделка снизу. Она и здесь зависит только от дизайнерского решения. Смотрите аналогичный пункт настильного потолка выше.

Пошаговое руководство о том, как сделать потолок парной в бане своими руками вы найдете на этой странице.

Чем засыпали потолок бани в прошлые времена

Жители деревень и поселков прошлых столетий для благоустройства жилья и подсобных помещений использовали все, что давала природа. Это такие материалы, как:

• грунт;
• опавшие или специально высушенные листья;
• слежавшаяся солома;

  Солома

• хвоя;
• мох;
• стружка или щепа;
• песок;
• костра (отходы производства по переработке льна);

  Костра льна

• высушенные стебли крупных сорняков;
• зола;
• глина.

Особой популярностью пользовались сухие березовые и дубовые листья. Считалось, что они способны придавать бане особый «дух», дарующий пользу для здоровья.

Сухая листва как утеплитель

Повсеместно использовалась слежавшаяся солома. Она имеет вид плотных неправильной формы брикетов, которые сложно разбить даже сильным напором струи из шланга. Предки знали, что засыпка потолка в бане – дело серьезное, и использовали не только утеплители, но и гидроизолятор – глину.

Утепление глиной и соломой

Специалисты убеждены в том, что некоторые материалы нельзя применять для засыпки потолка парильного отделения. В этом помещении слишком высокая температура, поэтому его благоустройство требует наличия утеплителей с низким коэффициентом горючести. «Пирог» засыпного потолка парильного отделения был таким:

• глиняная обмазка;
• слой грунта или песка.

Варианты традиционной засыпки потолка бани (расположение слоев от пола чердака к кровле)

Монтаж ферм

Собранные фермы монтируются над потолочными балками. Для выравнивания по вертикали их временно подпирают распорками. В первую очередь монтируются крайние фермы. Для более четкой корректировки лучше всего воспользоваться отвесом, который привязывают к ригелю. На завершающем этапе конструкцию дополнительно укрепляют при помощи укосин.

После крайних стропил переходят к установке остальных ферм. По уровню они выравниваются таким же методом с соблюдением промежутков между фермами в 1 м. После закрепления всей системы стропил их соединяют козырьком, сделанным из двух длинных досок, которые закрепляются вверху с двух сторон кровли.
