Печка для бани с теплообменником

Традиционная русская баня сегодня

Под баню, как правило, отводится отдельный небольшой домик, в котором проведено водоснабжение и присутствует канализационная система. Это удобно, поскольку не приходится отдельно носить воду из дома и нагревать ее для того, чтобы помыться с комфортом.

В таком домике также предусмотрено три комнаты. Самая главная – парилка. Полностью обитая деревом, она является сердцем бани. Воздух в ней нагревается с помощью специальной печи, а пространство внутри комнаты оборудовано лавочками и лежаками.

За дверью бани располагается душевая

Ее выполняют самыми разными способами – кто-то устанавливает простой душ, для кого-то важно подвесить ведерко, чтобы можно было быстро сполоснуться холодной водой, а специально для женщин устанавливают скамеечки и многочисленные полочки, чтобы была возможность расположить различные средства по уходу за телом. Температура в душевой поддерживается за счет нагрева парилки – через дверь и стену проходит достаточно тепла

Третье помещение – это предбанник. Именно здесь можно оставить верхнюю одежду, а также поставить столик, самовар, чтобы выпить вкусного чаю после хорошей баньки. Только вот воздух в предбаннике не прогревается за счет банной печки, поэтому вопросом отопления приходится заниматься отдельно.

Существующие виды банных печей

В настоящее время существует большое количество разновидностей печей с теплообменниками и баками для воды.

Их разнообразие связано с тем, что есть печи заводского производства и самодельные устройства.

Среди заводских устройств выделяют две разновидности:

  • со встроенным теплообменником;
  • с внешним баком для нагрева воды (устанавливается, как правило, на дымоходную трубу).

В различных конструкциях печек с теплообменником существуют варианты подключения водяной системы, чтобы обеспечить горячей водой душевую, или системы отопления, чтобы она постоянно работала в бане.

Справка. Самодельные устройства чаще всего имеют установленный на дымоотводной трубе бак для нагрева воды.

С натрубным баком для воды

Эта конструкция представляет собой наиболее простой вариант агрегата, так как установка бака для воды происходит непосредственно на дымоходную трубу, что практически не требует дополнительных трудозатрат.

Нагрев воды осуществляется за счет горячих стенок корпуса бака для воды.

Общая схема такой печки выглядит следующим образом:

  • поддувало;
  • топка;
  • дымоотвод;
  • бак для воды, установленный на дымоходе.

Главной особенностью такой конструкции следует считать то, что прямого контакта с источником тепла в этой печке нет — нагрев воды, используемой в качестве теплоносителя в устройствах подобного рода осуществляется от стенок самого бака, расположенного на дымоходе.

Фото 1. Печь для бани с натрубным баком для воды. Нагрев жидкости происходит от стенок самого бака.

Размеры конструкции могут варьироваться от 80 до 150 см в высоту, а также от 30 до 60 см в ширину в зависимости общего объема парилки, с установленным баком для воды размер конструкции может достигать 200 см в высоту (без учета размера дымохода).

С теплообменником, как он работает

Устройство с теплообменником представляет собой более сложную конструкцию, в которой теплоноситель (вода) циркулирует по системе за счет разницы температур и получаемого в результате подобного различия в давлении.

Схема выглядит следующим образом:

  • поддувало;
  • топка;
  • дымоход.

Важно! В подобной печи теплообменник устанавливается в корпус топки, но специальным образом, чтобы избежать его непосредственного контакта с открытым пламенем. Теплообменник соединяется с баком для воды с помощью двух штуцеров, которые позволяют обеспечить циркуляцию воды и равномерный прогрев теплоносителя

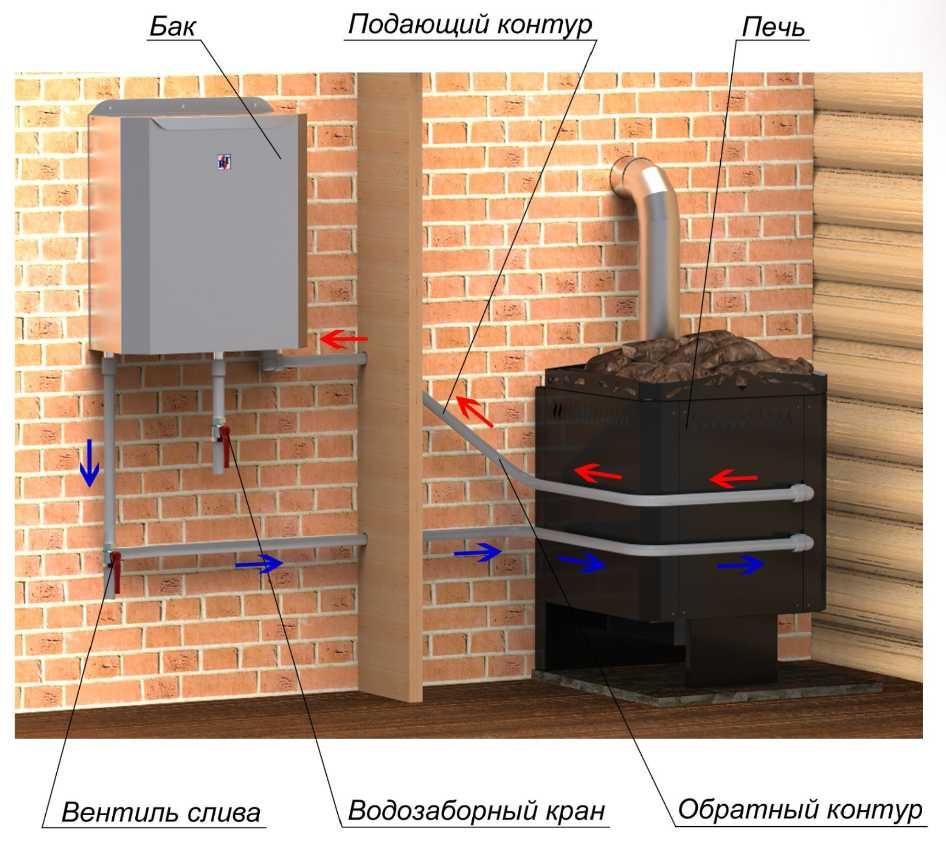

Теплообменник соединяется с баком для воды с помощью двух штуцеров, которые позволяют обеспечить циркуляцию воды и равномерный прогрев теплоносителя.

Так как теплообменник устанавливается в саму печь, ее высота, как правило, не превышает 120-150 см, ширина колеблется от 30 до 60 см. Высота дымоотвода в общую высоту конструкции не входит.

Виды отопления в бане


Электрическое отопление бани

Отопление в бане может быть нескольких видов. Каждый имеет преимущества, недостатки, а также свои особенности установки и эксплуатации. Чтобы не было сюрпризов, еще на этапе проектирования системы отопления нужно изучить все моменты.

Электрическое отопление

Одно из самых чистых видов топлива в мире – электричество. С его помощью удается нагревать и поддерживать комфортный температурный режим в течение длительного времени. Отопление оснащено автономной системой прогревания, ее мощности достаточно для поддержания температуры.

Газовое оборудование


Отопление бани с помощью газового котла

Газовая отопительная система считается более рациональной, нежели электрическое. Оно также составит здоровую конкуренцию дровяной разновидности.

Преимущества данного вида отопления в бане:

  • приемлемая стоимость;
  • простота использования и обслуживания;
  • экологичность;
  • безопасность.

С помощью такого вида оборудования удается прогреть помещение за 4-5 часов. Оборудование оснащено предохранителями, корпусом и термостатом. Газ сжигается в специальной газовой камере, которая расположена под камнями.

Водяное отопление


Отопление бани от печи в парной

Эта разновидность отопления надежная и довольно простая. Топливом для функционирования системы может быть керосин, дрова, каменный уголь или природный газ

Реализуя в бане водяное отопление, важно особое внимание уделить выбору котла

Беспроигрышным вариантом принято считать чугунный котел. Горячая вода движется по трубопроводу в приборы, которые распространяют тепло по всем помещениям. Нагретая жидкость, отдав тепло для прогревания радиаторов, возвращается обратно, но уже по другим трубам в генератор тепла. Эта система показала высокую эффективность даже при аномально низких температурах.

Контурное отопление

Эффективный и экономичный вариант отопления бани – подключение трубопровода к теплотрассе. Для этого потребуется установить дополнительный контур отопления. Процесс монтажа непрост. Целесообразно реализовывать такой проект лишь в том случае, если подключение будет проводиться от здания, расположенного рядом.

Подключение напрямую возможно, если рядом проходит теплотрасса. Для этого предварительно нужно составить проект с учетом всех требований и заверить его в соответствующих органах. Если грамотно разработать, установить и пользоваться отоплением, удастся ежемесячно экономить семейный бюджет.

Теплые полы


Обустройство теплого пола

С экономической точки зрения этот вариант нельзя назвать выгодным, но эффективность весьма высокая. В реализации технология непроста, поэтому все монтажные работы должен выполнять специалист.

Теплые полы делятся на электрические и водяные. Последний требует огромных финансовых вложений. Само использование экономично, но есть один весомый недостаток – неремонтопригодность.

Первичное сооружение электрических теплых полов дешевле аналога, но ремонт стоит больших денег. Схема монтажа выглядит следующим образом:

  1. Готовят раствор из песка и цемента, наносят на гидроизоляционный слой.
  2. Теплоизоляция проводится с использованием специальных строительных материалов – полпана, экстрадированного пенополистирола, минерально-ватных матов.
  3. По теплоизоляционному слою укладывается кабель, который будет равномерно прогревать полы в бане.

Как сэкономить время на протапливании бани

Наверное, каждому владельцу бани приходилось мысленно ругаться, протапливая баню в морозный зимний день. И правда, иногда, чтобы поднять температуру в парилке от -20 до +60…+80 градусов, приходится потратить довольно много времени и усилий. И даже когда воздух прогрелся до нужной температуры, стены и полки ещё долго будут оставаться холодными. Для кого-то это не имеет значения, но если время строго ограничено, и вам нужно поскорее расслабиться в бане и отправиться домой, в город, каждый час может быть важным.

Кто-то мирится с утратой лишних часов, а кто-то предпочитает потратить дополнительные деньги при строительстве бани, заказывая установку конвекторов.

На сегодняшний день в продаже можно увидеть как электрические, так и газовые конвекторы. Они имеют свои плюсы и минусы. Газовый обходится чуть дешевле в эксплуатации, зато электрический отличается простотой и точно не станет причиной взрыва из-за утечки топлива, что всерьёз пугает многих потенциальных владельцев.

Конвекторам не нужно работать в режиме максимальной мощности. Напротив, даже при работе в самом экономичном, «антизамерзающем», режиме, они легко поддерживают температуру на уровне +5…+10 градусов даже в самые морозные дни. При этом расход газа или электричества будет минимальным, а значит, тратить больших денег на содержание конвектора не придётся. Зато каждый раз, протапливая баню зимой, вы будете экономить немало времени, которое сможете провести с большей пользой.

Печи с теплообменниками

Печи, оснащенные теплообменными устройствами, позволяют успешно решить все задачи по обогреву помещения, нагреванию воды, созданию пара. Отопление бани от теплообменника банной печи может включать не только основные помещения бани, но и вспомогательные, например, душевую, комнату отдыха, бассейн, бильярдную и пр.

  • размеры бани и площадь отапливаемых помещений;
  • габариты и массу печи;
  • удельный вес нагревательного прибора;
  • количество теплообменных устройств, входящих в комплект печи;
  • общий объем и состав циркулирующего теплоносителя;
  • диаметр и протяженность дымохода.

Банные печи с теплообменником могут подключаться при помощи теплоизолированных труб:

  1. К выносному баку для нагревания воды, используемому в моечном отделении бани.
  2. К радиаторам отопления, находящимся в служебных помещениях бани — комнате отдыха, бильярдной и т. д.
  3. К системе горячего водоснабжения и водяного отопления, включающей не только основные и служебные помещения бани, но и жилые помещения дома.

Печи для отопления бани дровами бывают с внутренним или наружным теплообменником. Внутренний теплообменник располагается в топочной камере между корпусом и кожухом. В нем используется тепло, получаемое непосредственно в процессе сгорания топлива и нагревания печи.

Наружный теплообменник обустраивается вокруг дымоходной трубы. В нем используется тепло, отдаваемое нагретыми газами при выводе их наружу. За счет увеличенного объема наружного теплообменника повышается эффективность его функционирования. Использование тепла выходящих по дымоходу газов позволяет экономить топливо и повысить эффективность работы печи за счет снижения температуры отходящих газов.

В чугунной печи нагревание воды в теплообменнике производится отходящими дымовыми газами и тепловым излучением. Корпус теплообменника при этом располагается в верхней части топки в районе дымовой трубы.

Кирпичная печь для бани предполагает расположение теплообменника внутри кирпичной кладки в непосредственной близости от топки. Это несколько увеличивает тепловую инерционность теплообменника, а также снижает вероятность его перегрева или окисления его поверхности под воздействием открытого огня.

Электрическое отопление

Тут есть несколько вариантов: можно установить электрический котел, так как электричество есть, практически, везде. Если рассуждать с точки зрения безопасности, электрический котел для отопления бани – самый безопасный вариант (при соблюдении норм и правил). Но минус в том, что электроэнергия сегодня стоит немало, поэтому придется оплачивать крупные счета за электричество. Сложность еще состоит  в том, что придется для подключения котла вести отельный ввод, и часто требуется не 220В, а 380В, а это совсем другие требования и тарифы.

Электрокотлы для водяного отопления бани

Если использовать современные модели электрических водогрейных агрегатов, то счета могут быть и не очень большими: они управляются автоматикой, которая поддерживает заданную температуру в помещении. Можно на то время, пока вы не посещаете баню, поставить температуру +50С. И система не заморозится, и счет будет небольшой (при условии, что строение у вас хорошо утеплено). Причем для отопления бани можно использовать ступенчатые ТЭНовые котлы, индукционные и электродные (ионные). Они неидеальны, но по опыту использования — экономичны: счета приходят на 20-30% меньше.

Отопление бани конвекторами

Если есть возможность, удобнее всего воспользоваться электрическими конвекторами. Такая система отопления в бане, конечно, обойдется дорого. Оборудование стоит недешево, счета за электричество тоже будут приличными. Но чем хороши современные конвекторы: есть возможность задания определенного теплового режима, который поддерживается автоматически.  Очень многие владельцы бань поступают следующим образом: во время пользования баней топят каменку, а потом выставляют антиразмораживающий режим конвектора, который поддерживает температуру в помещении в пределах +1 — +30С. Таким образом, и помещение бани не промораживается, не сыреет, и отопление бани зимой не выльется в большую сумму.

Отопление в бане при помощи конвекторов. Просто, но дорого и не всегда надежно

Электрические теплые полы

Очень комфортный, но недешевый вид отопления. Это относится и к обустройству и к счетам, которые будут приходить. Но если баня утеплена грамотно и тщательно, то поддерживать минимальную температуру может быть не так и обременительно.

Еще один момент: монтируется система на стадии строительства или капитального ремонта, что тоже не совсем удобно. Современные электрические теплые полы — это уже не только шнуры, которые раскладывались по поверхности,  и при повреждении которых часть пола оказывалась неотапливаемой. Есть рулонные материалы с запаралеленными термодорожками. При выходе из строя одной или нескольких работоспособность остальных остается неизменной, а пол все таким же теплым.

Теплые полы в бане можно сделать электрические или водяные

Обогрев газом

Реализация такой системы отопления имеет несколько вариантов.

  • Во-первых, как я писал выше, есть возможность установки «классической» каменки, в которой вместо дров будет использоваться газовая горелка.
  • Во-вторых, можно использовать стандартный газовый котёл (такой же, как и в жилых домах). Но в таком случае Вам придётся позаботиться об оборудовании систем обогрева (установка радиаторов отопления, укладка труб, подведение к бане газонесущей трубы или системы подключения к баллону).
  • В-третьих, существует возможность устройства отопления от дома. По сути это такой же вариант, как и предыдущий, но со своими особенностями и недостатками. От котла, используемого для отопления дома, прокладывается отдельная теплотрасса к бане. Такой вариант очень удобен в случае, если Ваша парная примыкает к дому или находится очень близко от него.

Газовое отопление бани

Если же расстояние до бани относительно велико, то для того чтобы использовать эту систему и зимой необходимо заглубить теплотрассу ниже уровня промерзания грунта и хорошо утеплить её. Это предотвратит возможность её размораживания и поможет сократить теплопотери.

Правда, несомненным плюсом такого варианта считается полное устранение проблемы поддержки постоянной плюсовой температуры в помещении бани. Кроме того, все необходимые работы (при наличии определённой сноровки) Вы сможете сделать своими руками.

Одним из удобнейших и эффективных способов обогрева, по праву, считается обустройство водяного отопления. В подобной ситуации также существует несколько вариантов изготовления системы, которая в любом случае будет запитываться от печи с водяным контуром.

К счастью, сегодня в специализированных магазинах можно без труда подобрать уже готовые к установке печи, укомплектованные теплообменником. Это значительно облегчает задачу любому строителю собственной бани. А теперь непосредственно о вариантах.

Водяные тёплые полы

  1. Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
  2. Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам .

Монтаж котла для водяного отопления бани и разводка труб

Чугунную конструкцию нужно размещать за камерой топливника. Она будет нагреваться не от пламени, а от газа. Чтобы правильно установить оборудование, придерживаемся такого порядка действий:

  1. Располагаем на предварительно сделанные уголки радиатор, соблюдая расстояние до стенок около 5-6 мм. Зазор будет компенсировать термическое расширение конструкции.
  2. Если выбранные трубы для подключения к котлу имеют швы, то дополнительно завариваем их перед установкой.
  3. Присоединяем по диагонали дюймовые трубы подачи воды и обратки. В месте с правой резьбой просто вкручиваем изделие. На левой — используем для фиксации муфту со сгоном и нипель.
  4. Трубу для подачи воды устанавливаем перпендикулярно полу в верхней точке, а обратку оборудуем в подпольном пространстве и подключаем снизу. Это необходимо для улучшенной циркуляции.
  5. Закрываем заглушкой два лишних отверстия изделия.
  6. Сваривая трубы между собой, фаску по контуру среза удаляем для качественного заполнения швом сварки всей толщины и надежной фиксации деталей. Если парная в зимнее время прогревается нечасто, то можно вместо воды залить в систему антифриз.

Как обогреть банные помещения

Давайте подробнее разберем вопрос отопления таких помещений, как предбанник и комната отдыха.

Предбанник

Предбанники бывают разные. У одних это просто тамбур, который не позволяет холодному воздуху с улицы выстуживать помещение в момент, когда люди заходят в баню, у других это полноценная прихожая, где можно раздеться и одеться, у третьих предбанником зовется совмещенное помещение – это и прихожая, и комната отдыха, там стоит и вешалка, и стол, грубо говоря.

В каком случае стоит озаботиться тем, как обогреть предбанник в бане зимой? Полагаем, что в последних двух случаях. Потому что тамбур обогревать нет смысла, но утеплять его однозначно стоит.

Есть один способ обогрева, который вроде как не требует особых затрат. Это использование вентиляции. Способ простой: делаете дырку в стене парной, вставляете в нее гильзу из пластика, а внутрь гильзы устанавливается вентилятор, который гонит горячий воздух из парной в соседнее помещение.

ВНИМАНИЕ! Так как эта функция нужна далеко не всегда, следует позаботиться о перекрытии потока воздуха из трубы. Делается это с помощью регулируемой заглушки.. То, как это можно сделать проще всего, говорится в следующем ролике:

То, как это можно сделать проще всего, говорится в следующем ролике:

А этот ролик показывает чуть усложненную версию того же самого:

То есть не обязательно пользоваться простейшей конструкцией, можно ее усовершенствовать под свои условия.

Чем хорош и чем плох этот способ? Хорош тем, что при железной печке вы можете понизить температуру в парной, лучше нагреть камни в каменке и получить режим, который ближе к русской бане.

Хотя это не главное, а основная задача – это, все-таки, отопление соседнего помещения. Ну, с отоплением способ вполне справляется. Это же примерно то же, что тепловая пушка – теплый воздух, который гонится вентилятором. А такое сочетание довольно быстро поднимает температуру воздуха в помещении.

Минусом будет то же, что было плюсом – вы снижаете температуру в парной. Как это происходит? Ну, если организовать отток, то увеличится приток, а приток у нас либо с улицы, либо из соседней комнаты. Кстати, если он с соседней комнаты, то идея плохая, потому что этак мы совсем обедним воздух кислородом.

Понижение температуры увеличит расход топлива. Но тут стоит заметить, что все зависит от тонкого соотношения факторов: варьируя изменяющиеся параметры, можно добиться того, чтобы в парной была нужная вам температура, при этом в соседнем помещении температура повысилась за счет вентиляции. Как настроите – так и будет.

На наш взгляд использование вентиляции для обогрева – хороший способ достижения цели.

Помимо этого, разумеется, никто не мешает использовать дополнительные источники тепла – обогреватели, теплые полы и т.п.

Другие варианты предполагают, что о них позаботились еще во время строительства – это когда печка разными сторонами выходит в разные помещения, например, в моечную и в комнату отдыха.

В комнате отдыха обычно делают каминный портал, выводя туда топку. Но такой же вывод топки может быть осуществлен и в пространство предбанника. Однако существенного обогрева ждать придется долго. И вентиляция гораздо быстрее.

ВАЖНО! В кирпичной печке есть летняя заслонка, которая закрывает прохождение дополнительных каналов, отбирающих тепло. Поэтому летом горячий воздух от печи сразу уходит на улицу

А вот если железная печка одной стороной находится парилке, а другой – в другой комнате, то летом в соседних помещениях будет очень жарко. Все-таки вентиляция в этом смысле гуманнее, к тому же она перекрывается.

Комнату отдыха

Выше мы уже говорили о вентиляционном способе. Он годится для тех, у кого КО отделена стенкой от парной. Но даже если смежной стены нет, можно соединить парную и КО с помощью воздуховодов.

Все остальные способы отопить комнату отдыха в бане зимой предполагают, что в ней будут находиться те или иные обогревательные приборы: вы можете протянуть туда регистры водяного отопления, поставить стенные панели или обойтись переносными обогревателями.

Так же годится вариант теплого пола.

Газовая система обогрева

При подключении к газовой магистрали отопление бани газом – самый быстрый и эффективный вариант системы.

Система имеет два варианта реализации:

  • традиционная каменка, оснащенная газовой горелкой;
  • газовый котел с установкой отопительных радиаторов и водяных труб.

Безусловным преимуществом подобного отопления является отсутствие неприятных запахов, образования сажи и копоти. При этом газовое оборудование обладает компактным корпусом, незначительным весом и при установке не требует много места. Мощность стандартного котла достигает 45 кВт, чего достаточно для нагрева помещения площадью до 280 кв. м.
