Как своими руками изготовить печь для бани?

Техника безопасности

Чтобы не получить ожоги от раскаленных поверхностей, снизить риск возникновения пожара, необходимо придерживаться правил техники безопасности:

  1. В банных помещениях должен быть огнетушитель.
  2. Регулярно выполнять очистку печного оборудования от сажи, золы.

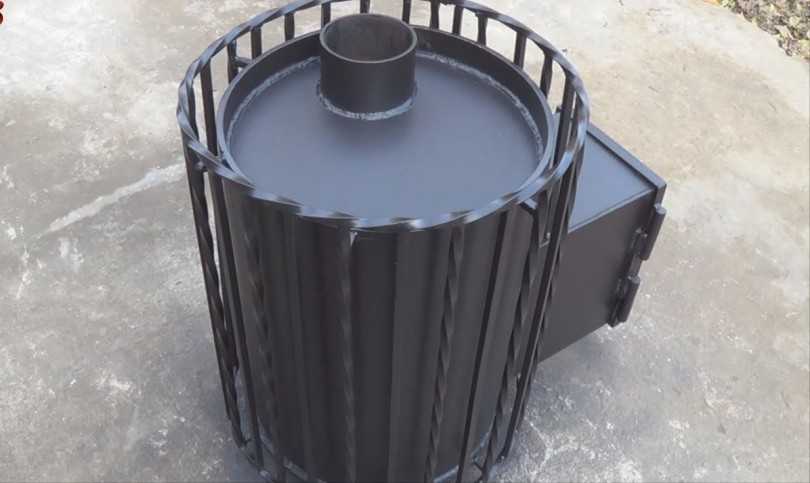

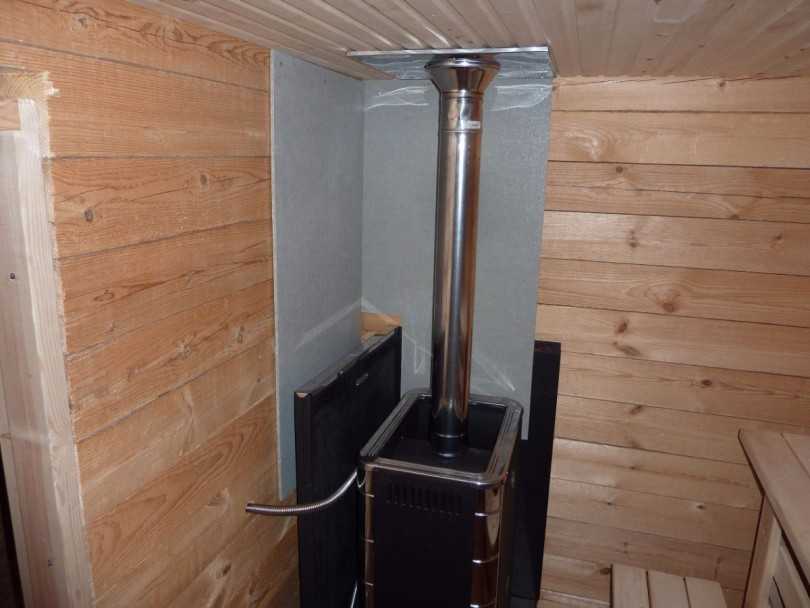

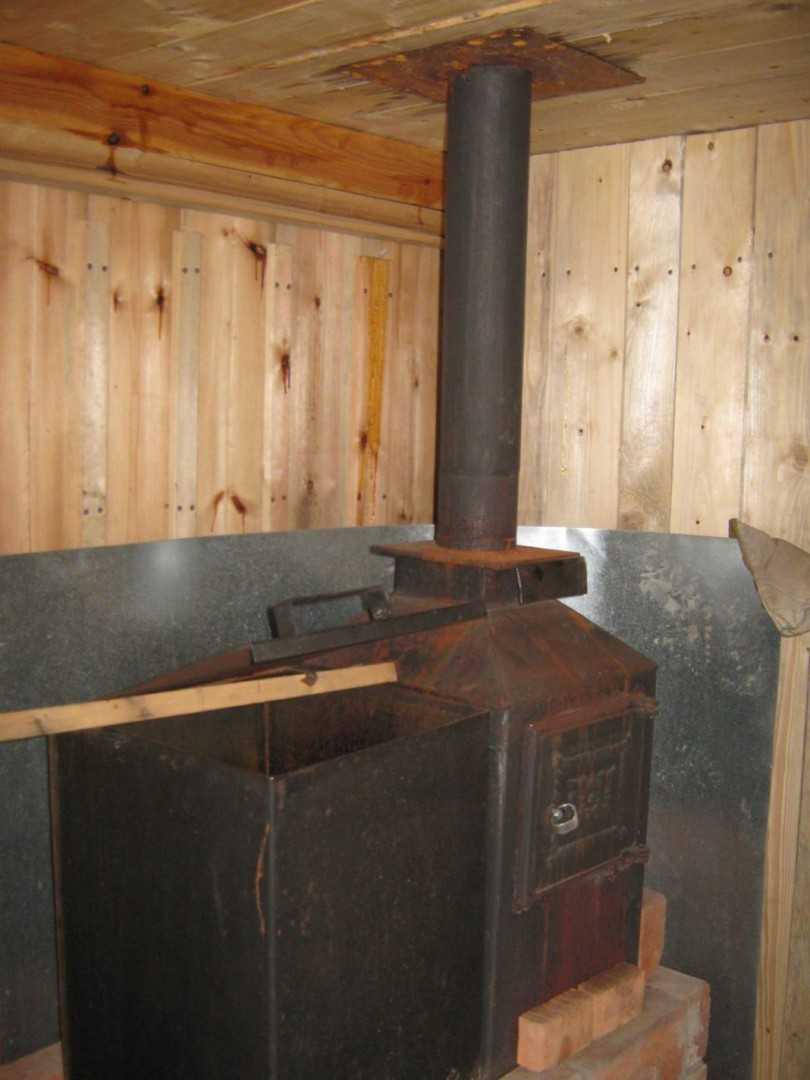

  3. Печь устанавливать на расстоянии не менее 80 см от стен, закрывать их термостойким материалом с отражающими экранами.
  4. Выполнить пробную протопку самодельной печи, чтобы проверить герметичность соединений.

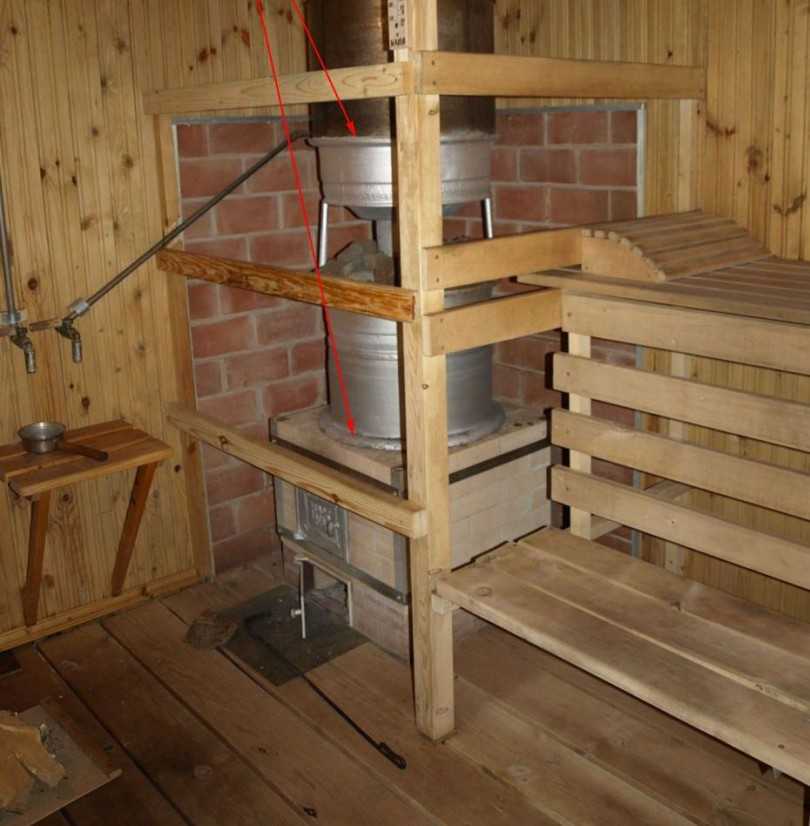

Чтобы уберечь посетителей от возможных ожогов, можно сделать защитное ограждение из дерева. Рейки перед этим пропитываются огнестойким составом.

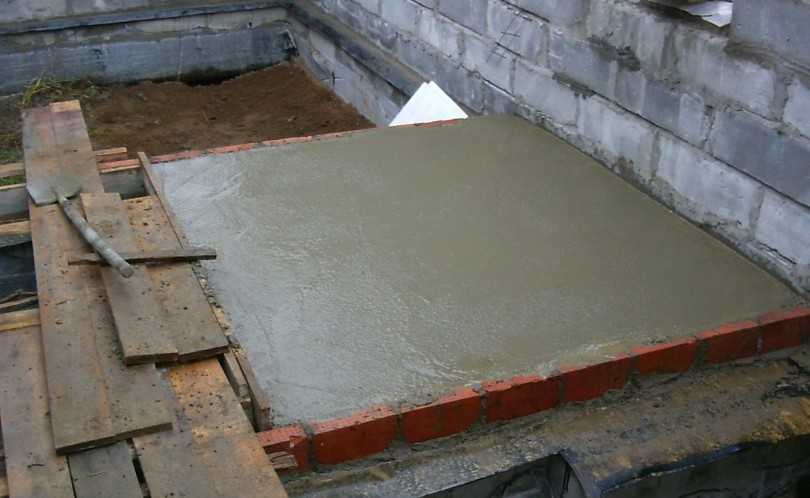

После строительства бани, человек должен выбрать соответствующее печное оборудование. Если денег не хватает, можно изготовить печь самостоятельно. Для этого необходимо выбрать материал, из которого отопительный агрегат будет изготовлен, подготовить основание. После застывания фундамента, можно начинать изготовление печи.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

  • сварочный аппарат;
  • электроды для сварки;
  • инструменты для резки металла (например, ножовка по металлу или болгарка);
  • два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм;
  • труба Ø 20 см и длиной в 35 см (для обустройства полусферы);
  • труба Ø 11,4 см (для дымохода);
  • колосники (или стальной прут для их изготовления);
  • стальная арматура (для колосников и решетки);
  • дверные петли (2 комплекта);
  • несколько металлических листов, толщиной 8–10 мм;
  • несколько листов нержавейки (для изготовления бака для воды);
  • кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

  1. Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей.
  2. Отступаем от нижней точки трубы расстояние равное 1\3 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки.
  3. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки.

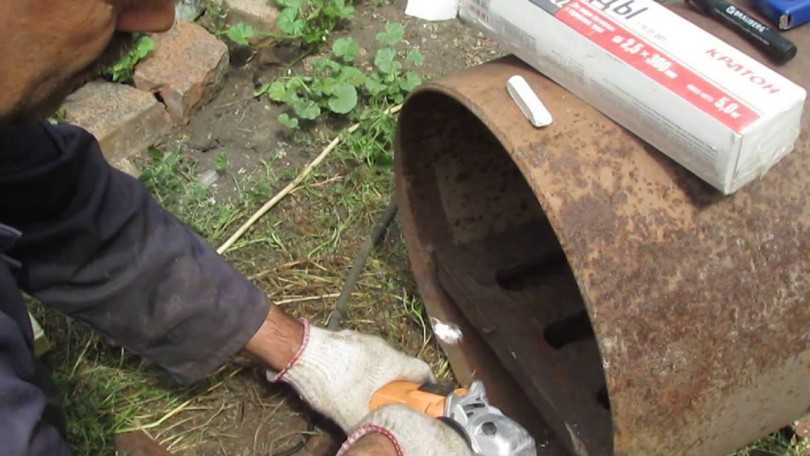

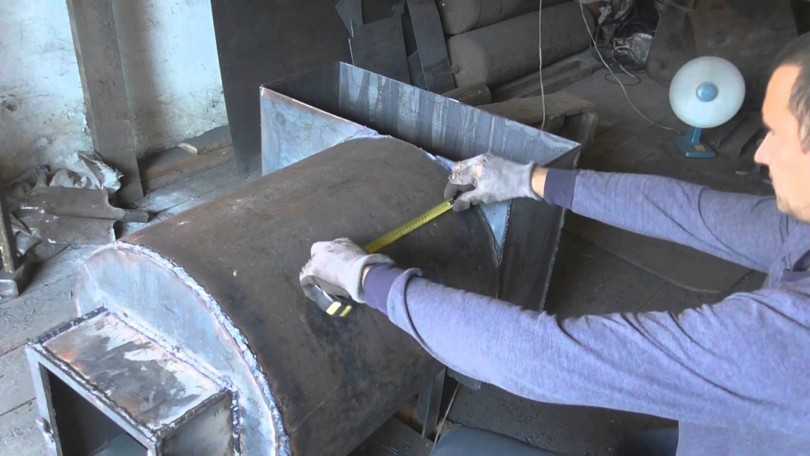

  4. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы.
  5. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место).
  6. В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно.
  7. Трубу Ø 20 см и длиной 35  см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать).
  8. Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой.
  9. В отверстие под дымовую трубу вставляем патрубок и привариваем.
  10. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы.

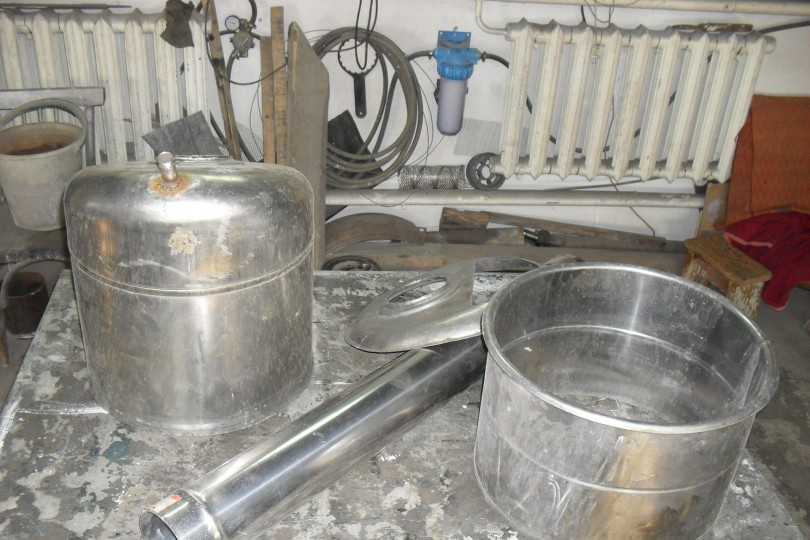

  11. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

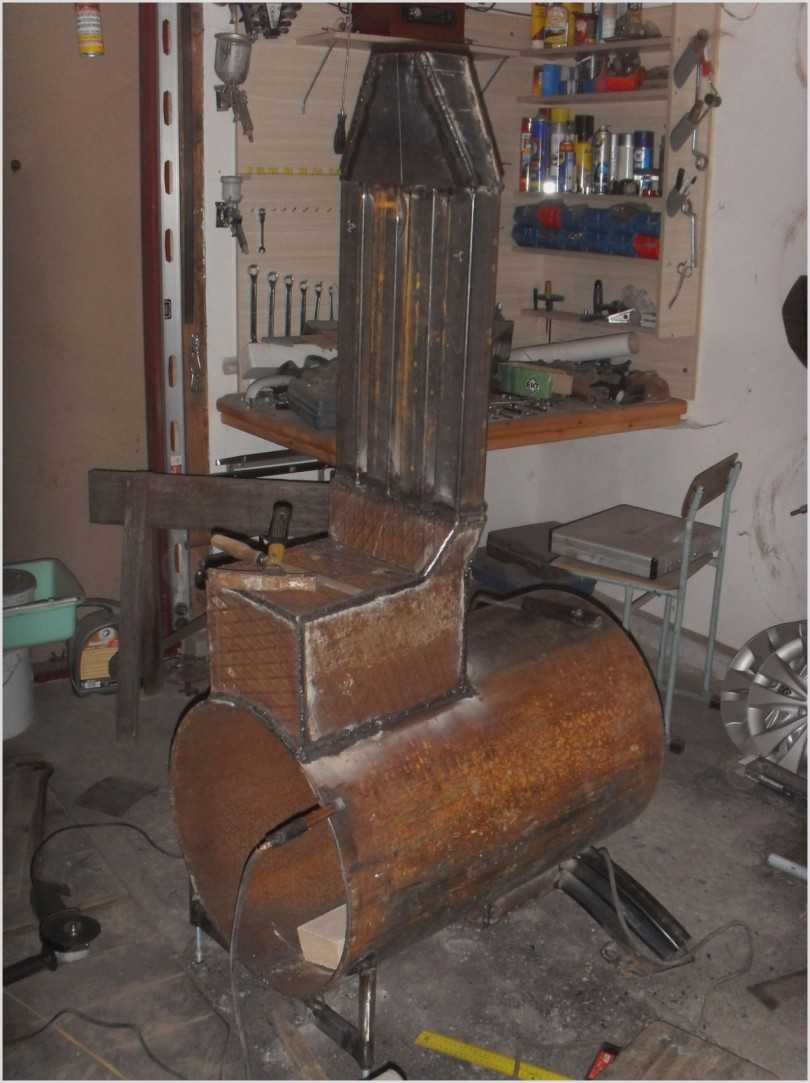

Печь из трубы с открытой каменкой, сделанная умельцем

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

7фотографий

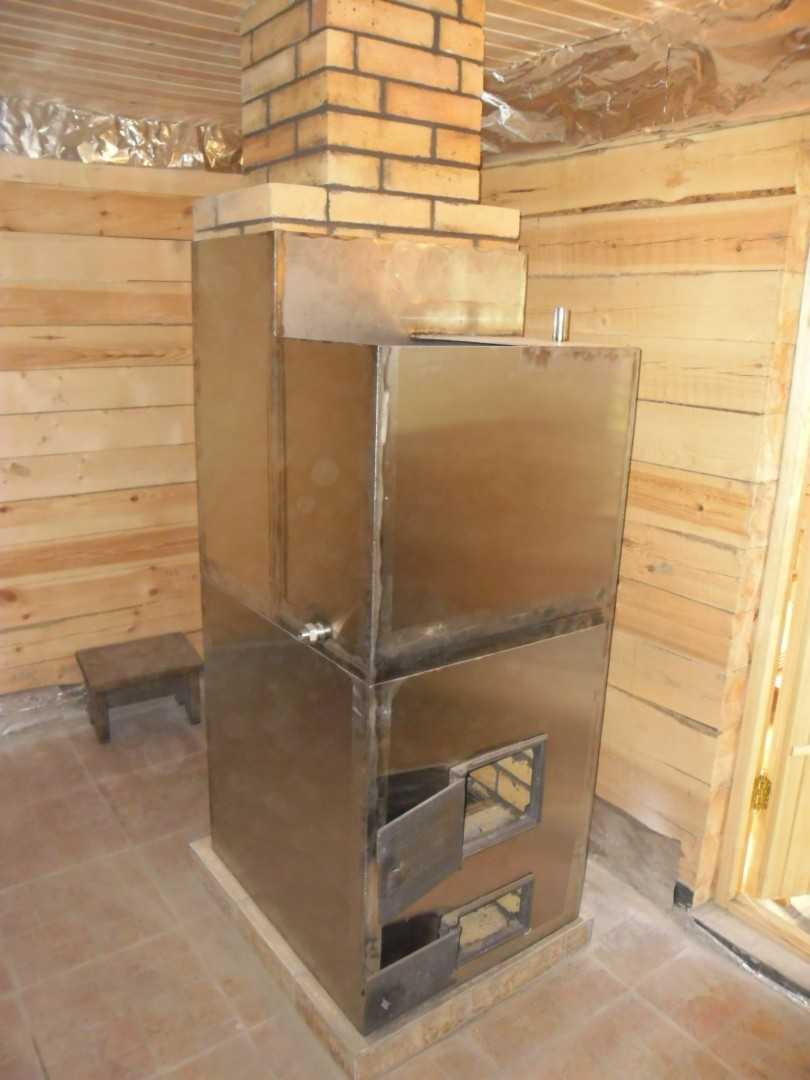

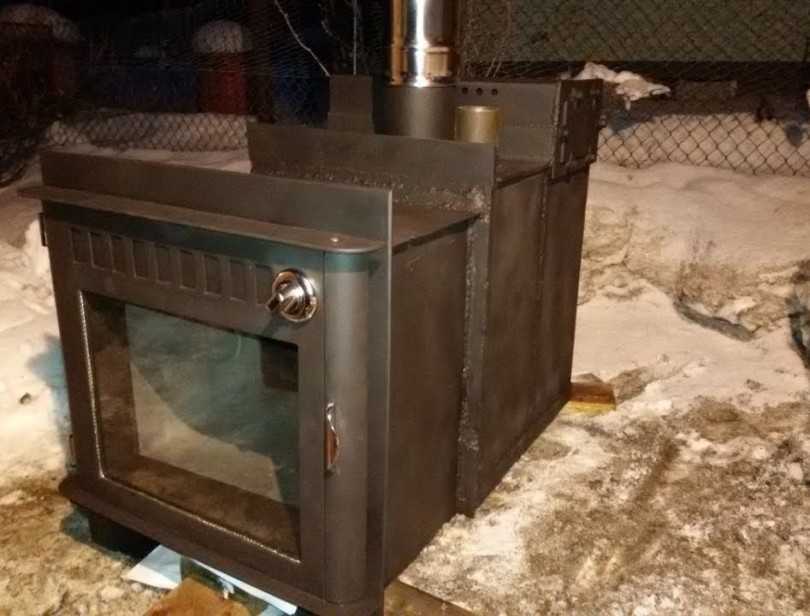

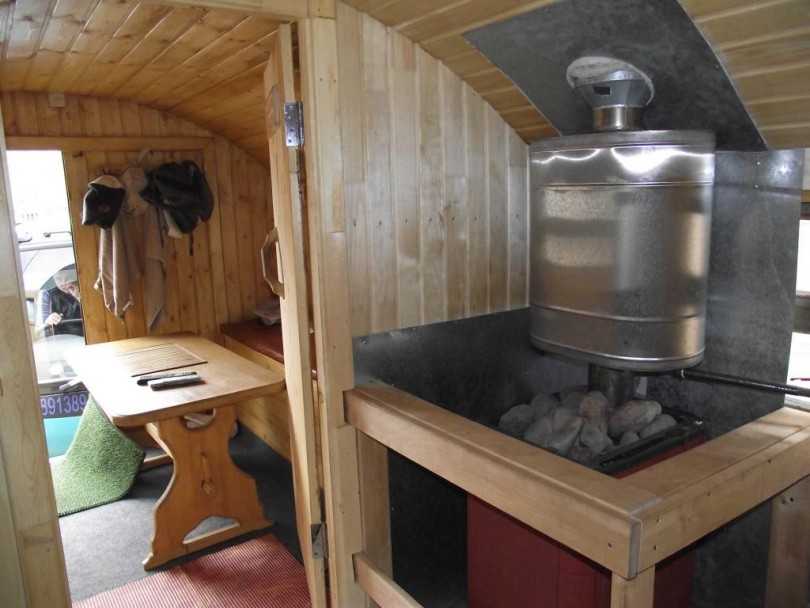

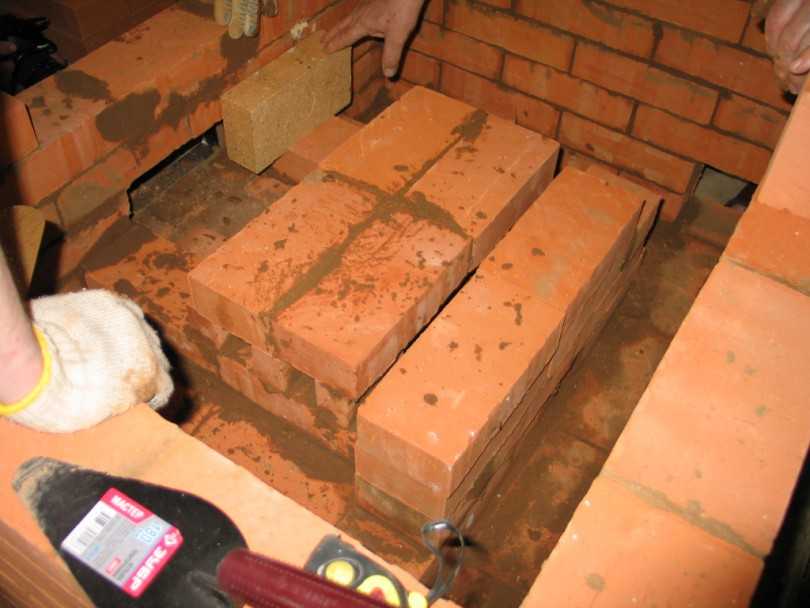

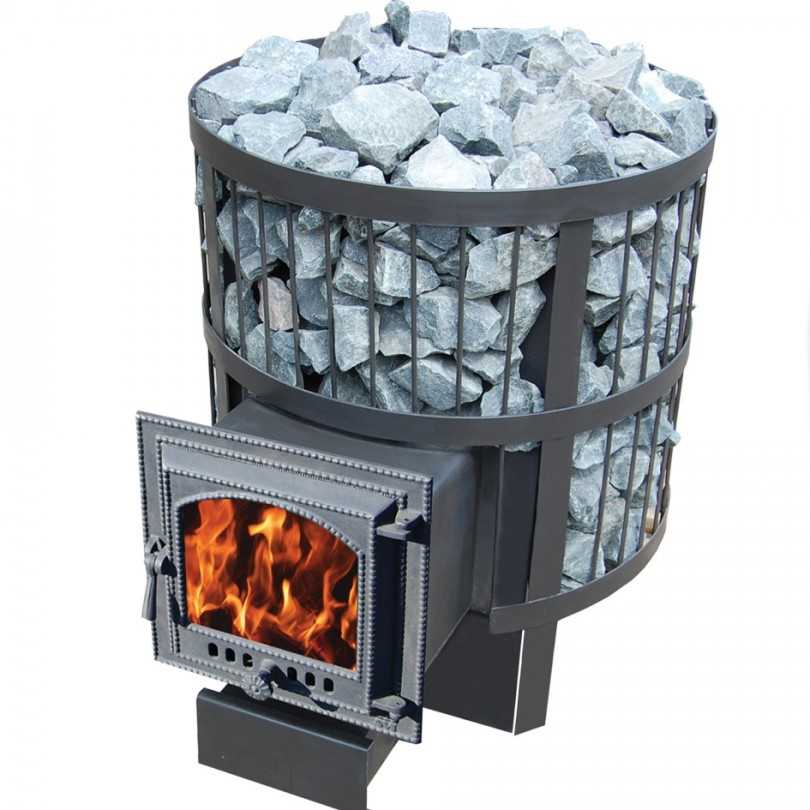

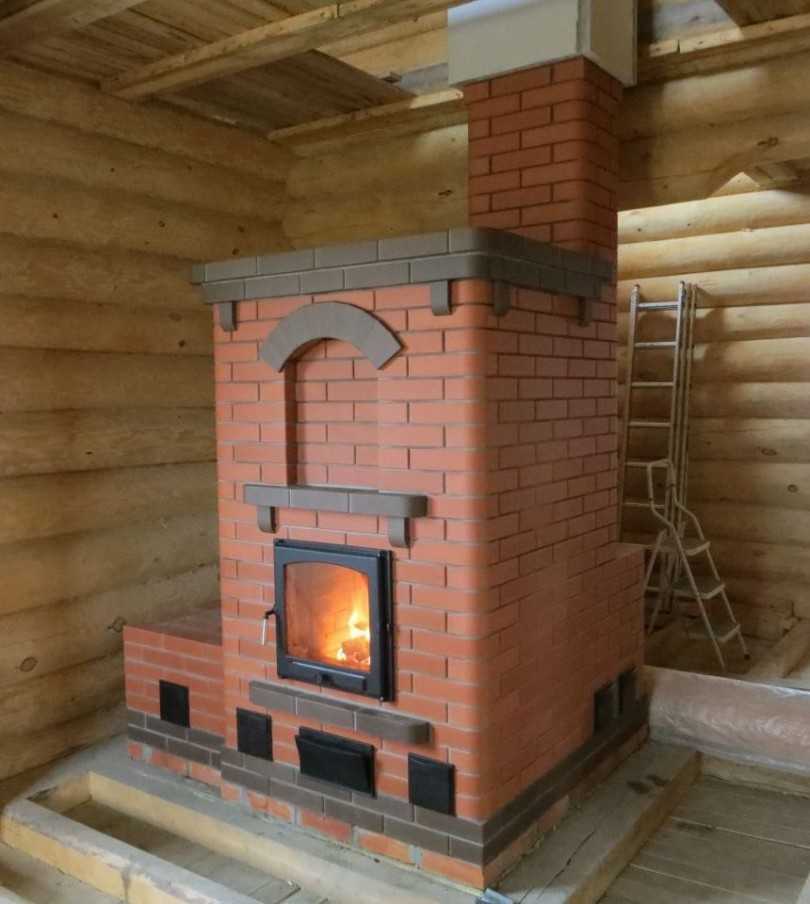

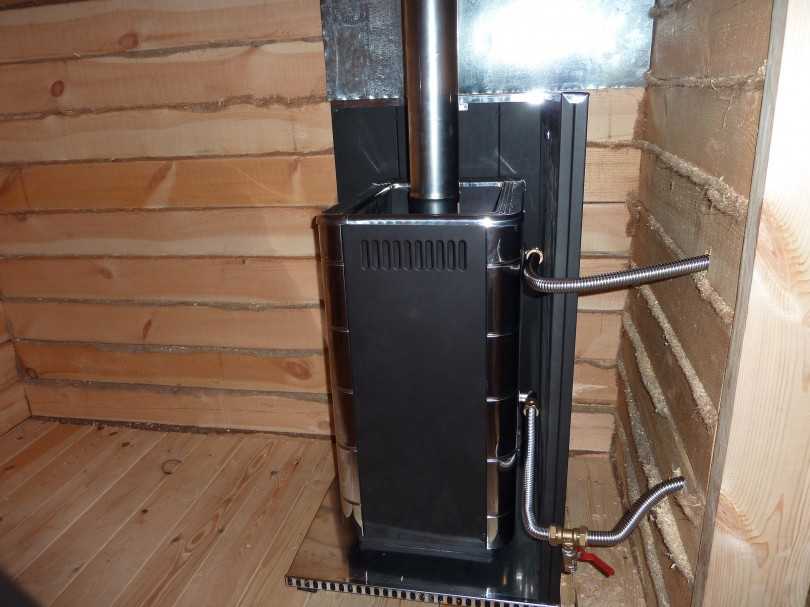

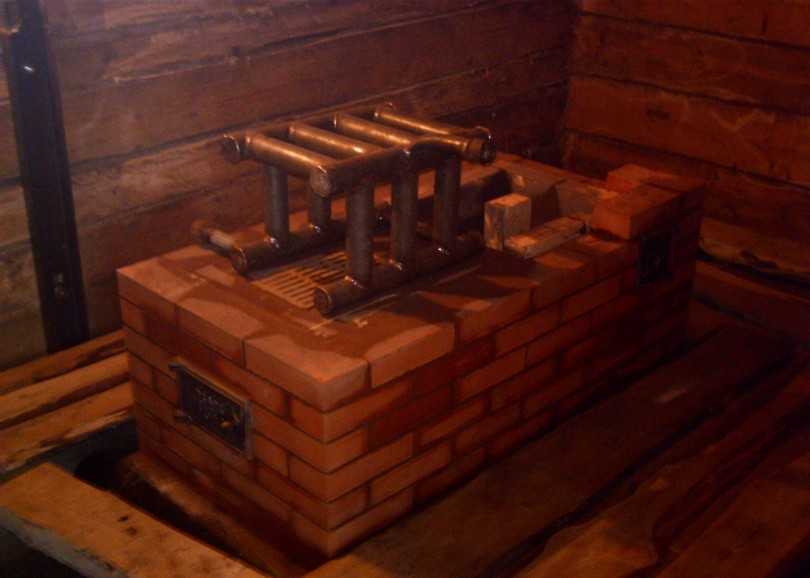

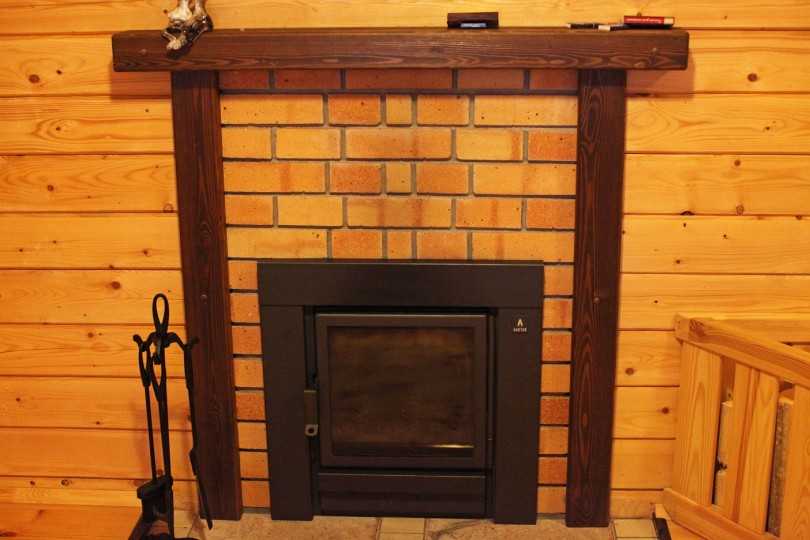

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

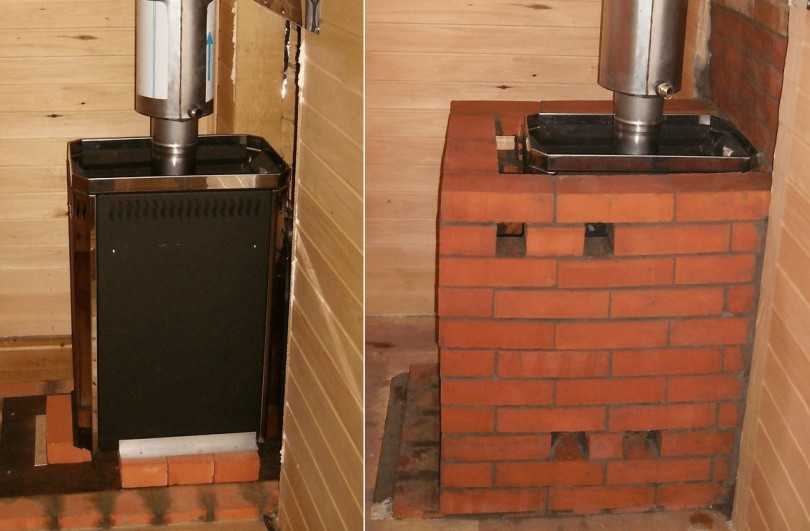

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Особенности постройки печи

Несмотря на то, что функционал печки одинаковый для всего, банная печь должна иметь более высокий КПД, занимать мало места и иметь достаточную мощность, чтобы обогревать паровую комнату нужной температурой, сохранять долго свой жар.

Несмотря на то, что сама конструкция печки несложная, она должна соответствовать ряду условий, которые вы должны учитывать при постройке кирпичной печи для бани своими руками.

К сожалению, если случайно задеть раскаленную поверхность печи, можно очень легко получить ожог. Очень сложно контролировать степень нагрева стенок. Учитывайте такие нюансы, если будете проектировать печь для бани с баком своими руками.

Каменка – это емкость, где уложены разного размера булыжники. Они нагреваются и удерживают тепло в помещении бани. Также они же и генерируют пар, когда их обливают водою.

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Чем отличаются банные печи от печей для сауны

Отличия у данных печей значительные. К примеру, в сауне должна быть температура выше 85 градусов по Цельсию. Влажность не более 15%. Баня обычно имеет температуру до 65 градусов, а влажность составляет до 60%.

Для того, чтобы создать нужные условия в помещении, необходимо использовать разные печи. Отличаются и подходы к их монтажу. К примеру, для обустройства сауны необходимо соблюдать максимальную площадь контактирования корпуса печи и воздуха.

Таким образом, будет создана необходимая среда для циркуляции воздушных потоков. Это необходимо для того, чтобы воздух в сауне за короткий промежуток времени быстро нагрелся.

Для этого достаточно поставить небольшую открытую каменку, которая будет размещаться над топкой. Ее будет достаточно, чтобы камни прогрелись до 250 градусов.

Если есть необходимость, можно сделать футеровку топки. Это обкладывание изнутри топки огнеупорным кирпичом либо установка кирпичного экрана возле печки. это можно увидеть на фото печи для бани, сделанной своими руками.

Предварительное ознакомление с чертежами, схемами и фотографиями даст вам представление о том, как правильно сделать такие конструкции.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

  1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
  2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
  3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

  1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
  2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

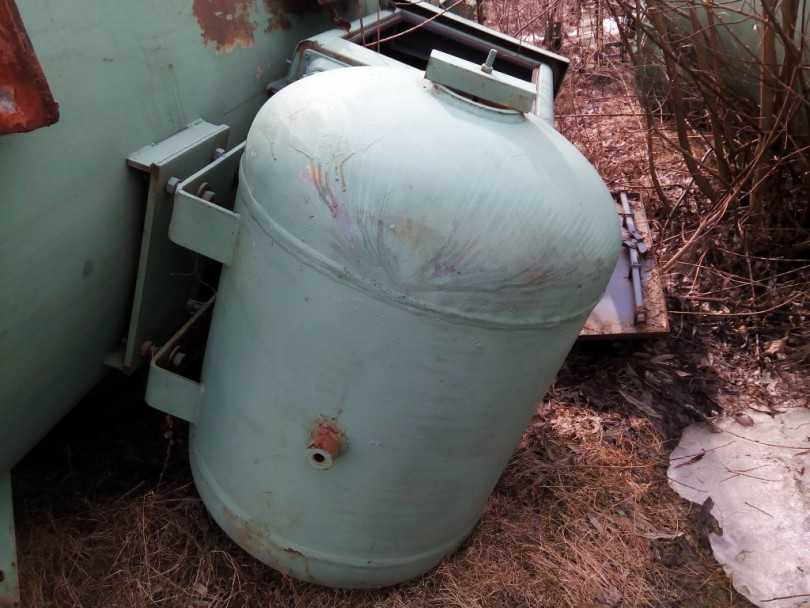

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

  • Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
  • Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
  • Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
  • Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
  • Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
  • Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
  • Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

  • Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
  • Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
  • Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.
