Монтаж дымохода в бане через потолок

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№
Иллюстрация
Описание
Шаг 1

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов

Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4

Хомут для сэндвич труб

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5

Разделка потолка бани

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости

К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6

Проход дымохода через кровлю

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Теплоизоляция

При монтаже дымоотводящей трубы необходима теплоизоляция. Она предохранит от образования конденсата и повысит эффективность работы печи.

В зависимости от материала дымохода подбирают вариант теплоизоляции.

Минеральная вата

Базальтовая (каменная) вата — огнеупорный и плотный теплоизолятор. Материал применяют при наружных и внутренних работах. Выпускают утеплитель в форме рулонов, цилиндров, плит, с фольгой и без неё. В системах отопления с температурой отводимых газов до 300°С используют базальтовые цилиндры. Маты и плиты — в системах с температурой 450–700°С.

Преимущество плотного материала в том, что его проще устанавливать на трубу. Чтобы надёжно зафиксировать утеплитель, используют хомуты.

Базальтовый картон

Картон из базальтовых волокон — теплоизолятор, появившийся на прилавках строительных гипермаркетов недавно.

Характеристики материала:

  1. Лист толщиной 5–19 мм, высокой плотности.
  2. Выдерживает температуру в 900°С.
  3. Устойчив к влаге.
  4. Гибкий.
  5. Срок эксплуатации — 50 лет.

Чтобы повысить эффективность изоляции, увеличивают количество слоёв и закрепляют базальтовый картон хомутами.

Минерит

Материал представляет собой фиброцементную плиту с добавлением к основе специальных волокон и минеральных добавок, увеличивающих прочность.

Влагостойкий и огнеупорный минерит используют в банях и саунах для теплоизоляции переходов в перекрытиях и монтажа термозащитных перегородок.

Параметры:

  • выдерживает температуру от -80 до +450°С;
  • имеет высокую твёрдость и плотность;
  • отличается хорошей звукоизоляцией;
  • устойчив к перепадам температур.

Минерит удобен в работе — раскраивать материал можно ножовкой, а закреплять саморезами.

Огнестойкий гипсокартон

Отличительная черта огнеупорного гипсокартона — универсальность. По способу применения материал классифицируют как стеновой, арочный, потолочный, для дымоходов и пр.

Характеристики огнеупорного гипсокартона:

  1. Стандартный размер листа: 1,5–3 м на 1,2 м (толщина: 12–15 мм), цвет серый.
  2. Пропитан антипиреном.
  3. Удобен при монтаже.
  4. Можно облицовывать большинством отделочных материалов.
  5. Обладает хорошими шумопоглощающими свойствами.

Недостаток — малая огнеупорность при высоких температурах. Поэтому лучше использовать его не для дымохода, а для ограждения строительных конструкций от жара печи и трубы.

Стекломагниевый лист

Новые материалы приходят на рынок и конкурируют с классическими. Речь о сверхпрочном влагоотталкивающем стекломагниевом теплоизоляторе.

Преимущества материала:

  • влагостойкость;
  • экологичность;
  • прочность;
  • тепло- и звукоизоляция за счёт специфической структуры магнезия;
  • малый вес.

Недостатки — высокая стоимость и излишняя твёрдость, что усложняет монтажные работы.

Обслуживание и чистка

Стенки дымохода любого типа со временем покрывается налётом сажи, уменьшающим размер прохода, что приводит к снижению тяги в печи. Существует ещё одна опасность — сажа при нагревании может воспламениться, приведя к пожару. Поэтому трубу необходимо подвергать регулярной чистке.

Прочистить банный дымоход можно несколькими способами:

  • механическая очистка. Её выполняют с помощью специальной штанги, желательно разборной с ершами. Это довольно трудоёмкий, и главное, грязный способ. Поэтому, перед началом работ необходимо освободить помещение бани от вещей, а поверхность стен, потолка и пола укрыть полотнами полиэтиленовой плёнки;
  • с использованием химических препаратов. В печь закладывают специальное средство, именуемое «полено Трубочист», создающее при горении хорошую тягу и сильный жар. Сажа выгорит и выйдет через дымоход в виде пепла.  В основном этот метод используют в профилактических целях, чтобы увеличить временной промежуток между механическими чистками.

Основные сложности в работе

Перед началом какого-либо процесса нужно определить для себя все сложности, с которыми придется столкнуться во время работы. Делается это для того, чтобы понимать, чего ждать от процесса и не отчаиваться, встретив на пути преграду.

Процесс провода трубы в бане через потолок и крышу сам по себе достаточно кропотливый, сложный и в какой-то степени опасный.

Именно поэтому на этапе проектирования заостряется особое внимание. Проект позволяет заранее просчитать все риски, обозначить замеры и расчёты, а также произвести чертежи, по которым в дальнейшем будет идти работа. Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу

Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу.

Внимание! Последствием ошибки в расчетах может стать дырка в потолочной конструкции парилки. Страховкой в подобных ситуациях станет лист из нержавеющей стали, который, в случае чего, не только послужит тепловым экраном, но и выполнит декоративную роль.

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом

Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом. Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит.

Важно! Помимо теплоизоляции стоит помнить о гидроизоляции. Ею должно быть обеспечено место вывода трубы через кровлю крыши.

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу

Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок»

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу. Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок».

Виды и варианты конструкции

Устройство дымохода в бане имеет разные варианты конструкции. В первую очередь, следует разделить их по типу присоединения к печи:

  • Коренные дымоходы. Они представляют собой трубу, установленную отдельно от самой печи и соединённую с ней специальным каналом. Способны выводить продукты горения одновременно от нескольких печей, но для этого требуется соответствующий размер внутреннего сечения канала.
  • Насадные конструкции. Устанавливаются непосредственно на печь. Для дымохода в баню вариант считается наиболее удобным и эффективным, позволяющим получить оптимальный режим вывода дыма и газов горения.


Вторым признаком, по которому можно разделить дымовые каналы, являются:

  • Наружные дымоходы. Они располагаются снаружи постройки, выводятся через стену и укрепляются на торцовой (обычно) стене.
  • Внутренние каналы устанавливаются прямо над выходным патрубком печи и проходят сквозь кровлю постройки.


Для бани используются преимущественно внутренние дымоходы, они имеют более подходящую конфигурацию и более эффективны в работе. Наружные варианты применяются на крупных постройках, имеющих несколько этажей, и нередко обеспечивают дымовыведение от нескольких печей. Преимуществом наружных конструкций является возможность отвода конденсата в специально оборудованные карманы, что снижает скорость обрастания внутренней поверхности трубы сажей.

Дымоходы для бани различаются также по материалу:

  • металлические;
  • кирпичные (каменные);
  • бетонные, газобетонные, керамические блоки.

Рассмотрим их более детально.

Металлические дымоходы

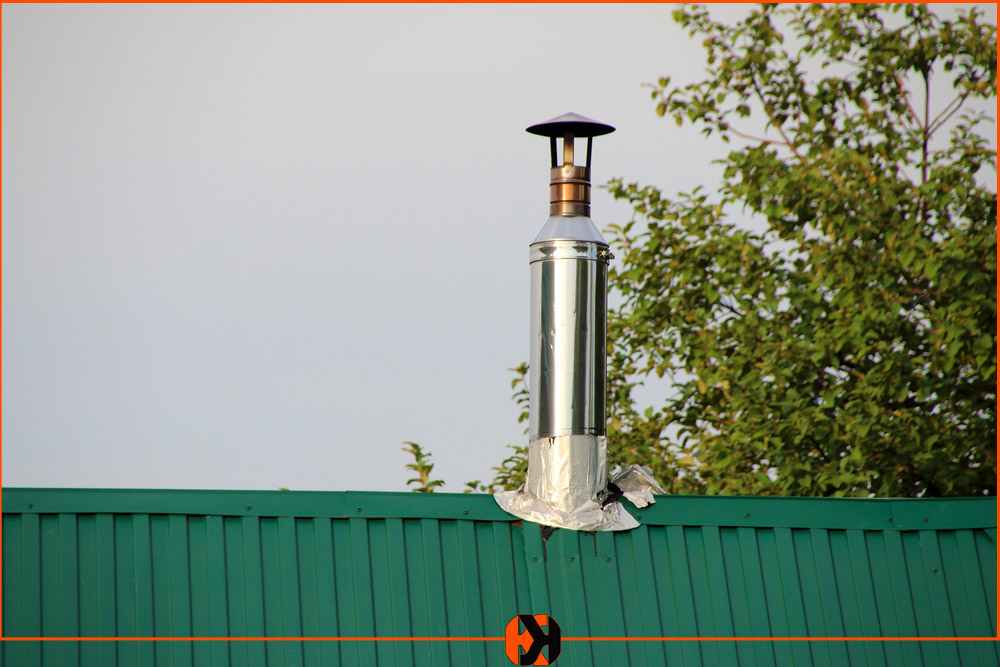

Надёжный и практичный металлический дымоход для бани Использование стальных труб для дымохода в баню несколько упрощает процесс изготовления, но требует понимания особенностей его работы. Металл быстро нагревается или остывает, что способствует образованию конденсата. Стекая по вертикальной трубе, влага попадает обратно в топку, где закипает, выделяя едкие газы от перегонки дёгтя и прочих веществ, растворённых в ней. Для того чтобы исключить или уменьшить масштабы этого явления, дымоходы для бани принято оборудовать двойными, или сэндвич-трубами, имеющими внутренний слой теплоизоляции и не нагревающимися снаружи. Такие трубы менее опасны в пожарном отношении, длительное время остаются нагретыми внутри, что снижает возможность образования конденсата. Дымоход-сэндвич отличается долговечностью, неприхотливостью в обслуживании, но основные требования к нему такие же, как и к любому другому типу.

Кирпичные дымоходы

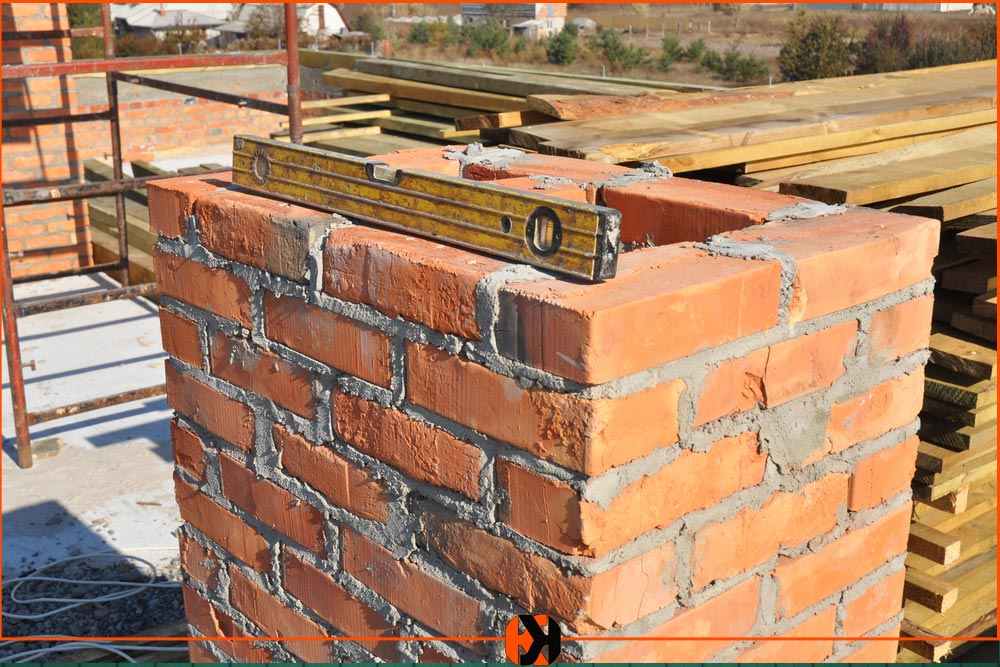

Не так давно при строительстве бани использовались исключительно кирпичные дымоходы Огнеупорный кирпич для дымоходов использовался с незапамятных времён. Он не так сильно нагревается, не подвержен коррозии. Трубы из кирпича используются в связке с кирпичными печами и в последнее время делаются реже из-за сложности изготовления. Труба такой конструкции имеет довольно сложную конфигурацию, поскольку требуется обеспечить удержание тепла в печи. Кроме того, они обычно делаются прямоугольными в сечении, что снижает аэродинамические свойства выводимой среды. Ещё один недостаток — большой вес и, как следствие, непрочность кирпичной трубы. Баня — относительно невысокое сооружение, а длина дымохода (рекомендуемая) составляет 5 м. Высокая кирпичная труба испытывает значительные нагрузки, температурные и механические (ветровые), что быстро выводит сооружение из строя.

Керамические и прочие виды

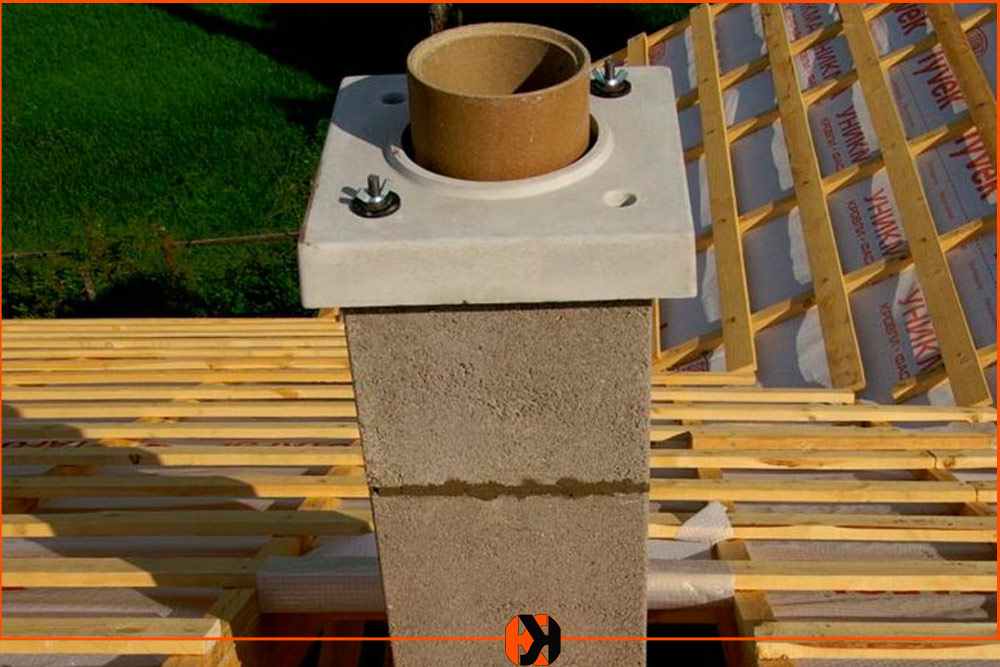

В настоящее время выпускаются специализированные блоки для сборки дымоходов. Они предназначены для использования в крупных системах дымовыведения, для монтажа в небольших помещениях они не подходят из-за своих размеров и большого веса. Дело в том, что чрезмерно массивная труба будет отнимать у выводимых газов большое количество тепла. Для обеспечения качественной тяги на выходе из дымохода температура должна быть не менее 120°, поэтому использование таких материалов с небольшими печами нерационально. Тонкие керамические трубы сочетают в себе положительные качества кирпичных и металлических дымоходов, но их стоимость высока. Кроме того, к ним не всегда можно отыскать дополнительные элементы.

Вывод дымового канала на крышу

Перед тем, как вывести трубу в бане через крышу, вам необходимо позаботиться о двух факторах нужных для осуществления операции:

  • выбрать место расположения вывода;
  • приобрести необходимые элементы.

Место для вывода

Вывод трубы через крышу бани можно сделать:

на коньке крыши. Такое расположение дымохода считается наиболее оптимальным, так как в этом месте не скапливается снег и иные осадки и обеспечивается хорошая тяга. Однако на практике это не всегда осуществимо;

Дымоход, расположенный на коньке

недалеко от конька. Месторасположение должно основываться на правилах, изображенных на рисунке:

Правила расположения дымоходного канала на крыше бани

Ни в коем случае нельзя располагать дымоход в ендове (углубление на крыше, образующееся в результате нескольких скатов).

Необходимые элементы

Установка трубы в баню через кровлю невозможна без следующих элементов:

  • разделки, аналогичной проходу через потолочное перекрытие;
  • изолирующего материала (соблюдение правил безопасности);
  • специального фартука, защищающего дымоход от попадания осадков.

Разделки можно применять как готовые, так и обустроенные самостоятельно.

Фартуки могут быть:

металлическими, обеспечивающими жесткое примыкание конструкции к поверхности крыши;

Фартук из металла

гибкими, выполненными из резины или силикона;

Гибкий фартук

встроенными в лист кровельного материала.

Лист со встроенным фартуком

Размер фартука определяется исходя из диаметра дымоходной трубы.

Инструкция по выводу трубы

Как вывести трубу в бане через крышу? Для этого необходимо:

  • проделать в выбранном месте крыши отверстие подходящего размера (чуть более выводимой трубы);
  • вокруг отверстия провести укрепительные работы по балкам перекрытия;
  • с внутренней части крыши установить разделку, как при переходе через потолок;
  • вывести трубу нужного размера;
  • в наружной части крыши установить фартук.

Схема обустройства прохода через крышу

Таким образом, зная правила противопожарной безопасности и инструкции для обустройства основных узлов, дымоход для бани можно смонтировать самостоятельно. Для этого необходимо приобрести все материалы и основные элементы системы. Перед первой затопкой печи требуется время на высыхание применяемых герметиков (приблизительно 1 сутки) и проверка герметичности всех стыков дымоходного канала.
