Особенности и принцип работы маленьких печей для бани

Схемы кладки

Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

Модель на отработанном топливе

Как сделать мини-буржуйку своими руками на отработанном топливе мы сейчас разберёмся. Собрать такую печку будет сложнее. Её достоинство в том, что горючее для неё практически бесплатное. Обогревающим элементом в ней являются испарения кипящего старого масла, которые поднимаются по трубе.

Самодельный мини-котел на отработке выглядит таким образом

Конструкция представляет собой два резервуара соединенных трубой. Диаметр трубы должен быть 100 мм, длина в 4 раза больше. В этой трубе сверлятся мелкие отверстия которых должно быть много. К нижнему резервуару привариваются стойки для стабильного положения при работе. Труба с отверстиями крепится сваркой к нижней камере устройства, к ней, в свою очередь, приваривается верхний резервуар. В отсеке для залива масла, необходимо просверлить отверстие через которое бак будет заправляться.

Послойная схема маленькой печи на отработке для создания своими руками

Для такой буржуйки длина дымохода не должна быть менее четырех метров. Поскольку топливо будет жидкое, все соединения должны быть герметично заварены. В этом и заключается сложность изготовления печей на отработанном масле.

Видео: инструкция по изготовлению мини-буржуйки

Основным недостатком всех буржуек является их пожароопасность. Поблизости от работающего прибора не должно быть легковоспламеняющихся предметов. В таких отопительных приборах категорически нельзя использовать бензин, ацетон и подобные вещества.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

  • дровяные;
  • электрические;
  • газовые;
  • комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

  1. Материал – низколегированная сталь. Толщина – от 10 мм.
  2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
  3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
  4. Потоки горячего пара регулируются специальными окошками в корпусе.
  5. В отдельных моделях объем закладки камней составляет до 250 кг.
  6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
  7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

  • котлы с парообразователем, встроенным внутри;
  • печи-сетки;
  • конвекторы;
  • печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

  1. Из нержавеющей стали. В названии модели присутствует слово INOX.
  2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

  1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
  2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

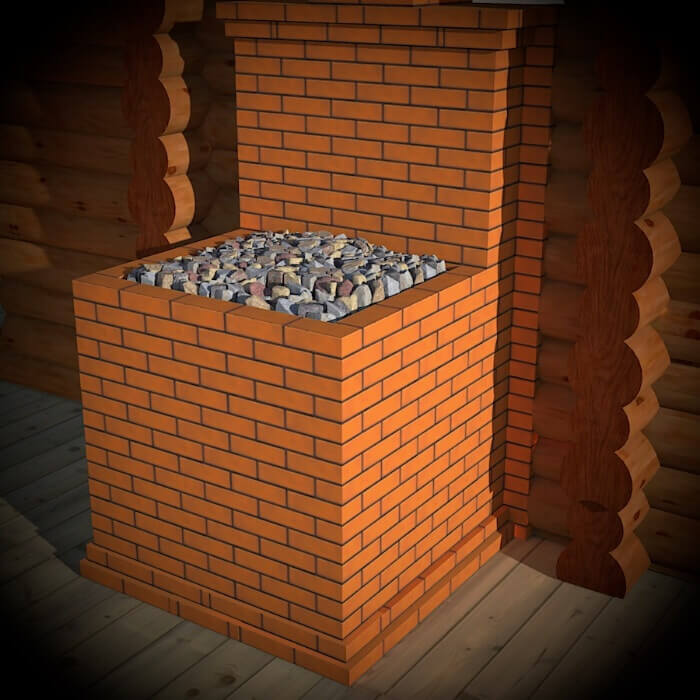

Материалы для кладки мини печи из кирпича

Чтобы построить такую конструкцию чертится чертеж и приобретается все необходимое для строительства. Небольшая печь потребует таких материалов под рукой мастер, как:

  • огнеупорный раствор, который лучше приобретать в виде смеси;
  • шамотный кирпич, т. к. он не трескается при контакте с огнем;
  • маленькие дверки для топки и камеры сбора золы;
  • решетка (колосниковая);
  • стальной лист и проволока;
  • рубероид для гидроизоляции.

Для кладки конструкции с размерами 50*50 см понадобится 200 кирпичей и 40 литров раствора. Размеры дверок подбираются в зависимости от пожеланий владельца. Стальной лист с асбестом нужен для изоляции возводимого объекта от деревянного пола. Если все материалы куплены, кладется компактная печь для дачи за 1—2 дня.

Как правильно выбрать?

Сначала нужно разобраться с мощностью печки для парной.

Принимаем для примера размеры бани:

  • ширина – 2 м;
  • высота – 2,2 м;
  • длина 3 м.

В этом случае общая площадь высчитывается перемножением длины и ширины помещения. В нашем случае, она равна 6м2. Но нам важен объем для расчета мощности. Поэтому потребуется умножить площадь на высоту стен – 6*2,2= 13,2 м3.

Теперь важно подсчитать возможные теплопотери. Для этого определив общую площадь окон, дверей умножаем это значение на 1,2

В нашей парной одна печь и окно в предбаннике. Поэтому потери тепла принимаем равными 2,3 м3. Складываем общий объем и объем потерь – 15, 3 м3.

Дальше необходимо определить мощность с учетом уровня поглощения тепла. Принимаем для расчета, что наша баня сделана из деревянных бревен. В этом случае перемножаем полученный объем и коэффициент, для бревенчатых стен он равен 1,6. 15,3*1,6=24,48. Округляем в большую сторону и получаем, что для нашей парной из бревен с одной дверью и окном потребуется приобрести печку, мощностью 25 кВт.

Это примерный и грубый расчет.  При выборе печи для бани необходимо обратить внимание еще на несколько факторов.

Помимо мощности при выборе мини – печи важно обратить внимание еще на несколько факторов;

Вид сжигаемого топлива. Отечественные и зарубежные производители выпускают печи для небольших бань, работающие на разных видах топлива. В эксплуатации самый дорогой – электрокалориферы. Разработаны даже печи, работающие на солярке или на угле

Но для российских любителей пара и веника, самыми популярными остаются именно печи, работающие на дровах.
Следует обратить внимание на устройство топочного отделения. Можно приобрести конструкцию с возможностью вынести топку в отдельной помещение

Для мини бань – это самый оптимальный вариант, но потребующий больших затрат при покупке. Но в этом варианте есть одно неоспоримое преимущество – в парной не потребуется сорить и складывать дрова.
Узнайте вид засыпки и устройства каменки. Они могут быть закрытыми или открытыми. Наиболее востребованы у консерваторов конечно открытые каменки, но набирают популярность именно закрытые отделения с камнями.

Выбирая маленькие печи для бани, обратите внимание на несколько моделей, представленные в нашем ТОПе на pechnoy.guru

Принцип работы

И в работе этих устройств нет отличий от аналогов. Печь состоит из нескольких основных частей:

  • корпуса печи;
  • отдельного отделения для сжигания дров;
  • зольника, который располагается в нижней части печки и служит для сбора золы и как поддувало для увеличения тяги при первоначальном розжиге дров;
  • колосниковой решетки. Она установлена над зольником и служит для сбережения корпуса печи от воздействия высоких температур и беспрепятственного ссыпания золы в емкость для ее сбора;
  • экрана, который устанавливается в некоторых моделях и предназначен для препятствования прямого прохода тепла в дымоход. Тепло, отражается от экрана, проходит через внутреннюю часть печи и только затем поступает в верхний отсек и проходит к дымоходу, нагревая камни;
  • отработанные газы выходят в трубу дымохода и выводятся в атмосферу;
  • сверху корпуса печи располагается сетка для укладки камней. Во время горения дров, камни разогреваются. Каждый желающий может поднять температуру в парной, плеснув несколько ковшиков ароматного настоя или воды на каменку.

Способы повышения КПД печи

Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.

Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.

Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.

В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.

К другим способам увеличения КПД стоит отнести:

  1. Увеличение объема камней.
  2. Увеличение площади нагреваемой поверхности.
  3. Уменьшение толщины стенок конструкции (материал – металл).

Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.

Советы

Сооружая каменную печь, нужно принимать во внимание следующие правила:

  • следует оставлять не менее 50 сантиметров между покрытием печи и легковоспламеняющимися конструкциями;
  • между кирпичным дымоходом и деревянными частями бани должно остаться более 1 дециметра;
  • между дымовым каналом и крышей возникнет щель, которую необходимо покрыть металлической пластиной, например, из оцинкованной стали;
  • пол перед основанием печи также покрывается металлической пластиной толщиной около 10 миллиметров, она предупредит попадание искр и угля на возгораемую поверхность;
  • вес печи вместе с трубой, но без фундамента не должен превышать 750 килограммов;
  • перед кладкой весь кирпич аккуратно сортируется, подбирают изделия одинаковой толщины, чтобы получить ровные швы – лучшие образцы идут для дымовых каналов и топливников;
  • печь рекомендуется возводить около стены, которая противоположна полкам в парилке.

Виды конструкции

Сейчас в строительных магазинах можно увидеть многообразие портативных обогревающих элементов, однако люди в основном предпочитают традиционную печку из кирпича.

Если вы решились на установку, то прежде чем начать ее возведение, измерьте помещение, потому что традиционный вид нагревательного элемента там может попросту не поместиться. Чаще всего их ширина превышает 100 см, а высота варьируется 160 до 220 см.

При всей своей массивности такой агрегат имеет ряд весомых преимуществ:

  • пожаробезопасен;
  • хорошо удерживает тепло;
  • прогревает большие помещения.

Однако, если у вас не хватает средств на материалы или же пространство не позволяет соорудить полноценную печь, то свое предпочтение стоит отдать компактному металлическому варианту.

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Технология возведения печи для бани своими руками

Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке — фундамент, кладка печи, монтаж дымохода. Первым этапом всегда становится заливка фундамента

Первым этапом всегда становится заливка фундамента.

Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

  1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
  2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
  3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.. Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см

Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

Как правильно выбрать печь для бани – даем последние рекомендации

Рассмотрев основные критерии и виды топок, мы подошли к последнему, заключительному этапу – выбираем печь для бани. Для этого:

  • Внимательно изучите имеющиеся в интернете отзывы.
  • Почитайте техническую и сопроводительную документацию.
  • Проверьте соответствие параметров оборудования тем, что нужны вам.
  • Входит ли в комплект дополнительное оборудование.
  • Соблюдены ли при производстве выбранной модели требования к пожаробезопасности.
  • Удобна ли она в эксплуатации.
  • При необходимости обратитесь за консультацией к специалисту.

В этой статье мы подробно разобрали ответы на вопрос, как подобрать печь для бани. От сделанного вами выбора будет во многом зависеть качество и количество пара, быстрота прогрева и остывания помещения, комфорт и удобство использования.
