Котлы для бани на дровах

Пиролизные котлы

Самые современные, считаются более совершенными модификациями котлов длительного горения. В чем разница? Прежде всего, в цене, стоимость такого оборудования далеко не всем по карману. Различной автоматики установлено великое множество, реальной пользы от нее, к сожалению, не очень много. Кроме того, чем больше установлено дополнительного оборудования, тем больше шансы, что какое-нибудь из него выйдет из строя.

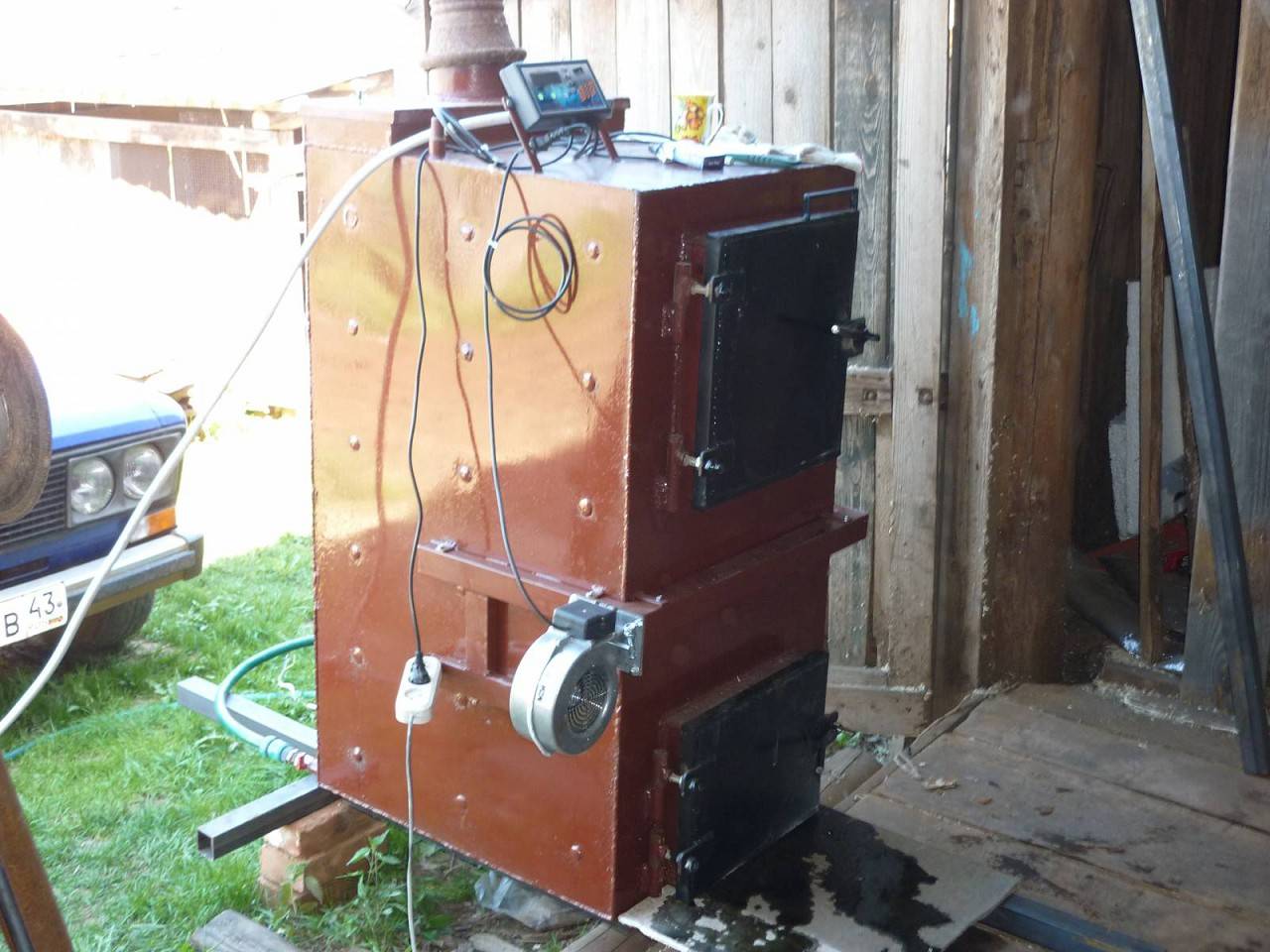

Самодельный пиролизный котёл

Пиролизный котел отличается от котла длительного горения немного увеличенным коэффициентом полезного действия. Выделяемые во время медленного горения или тления дров газы догорают в специальном гидролизном отделении. В него по отдельным каналам подается предварительно подогретый воздух и газы, содержащие горючие соединения, догорают в дополнительной камере.

Принцип работы пиролизного котла

Практики не советуют использовать такие котлы для бань, они не могут удовлетворить требования по скорости и температуре нагрева помещений. А покупать дорогой пиролизный котел чтоб использовать его в обычном режиме горения дров нет экономического смысла.

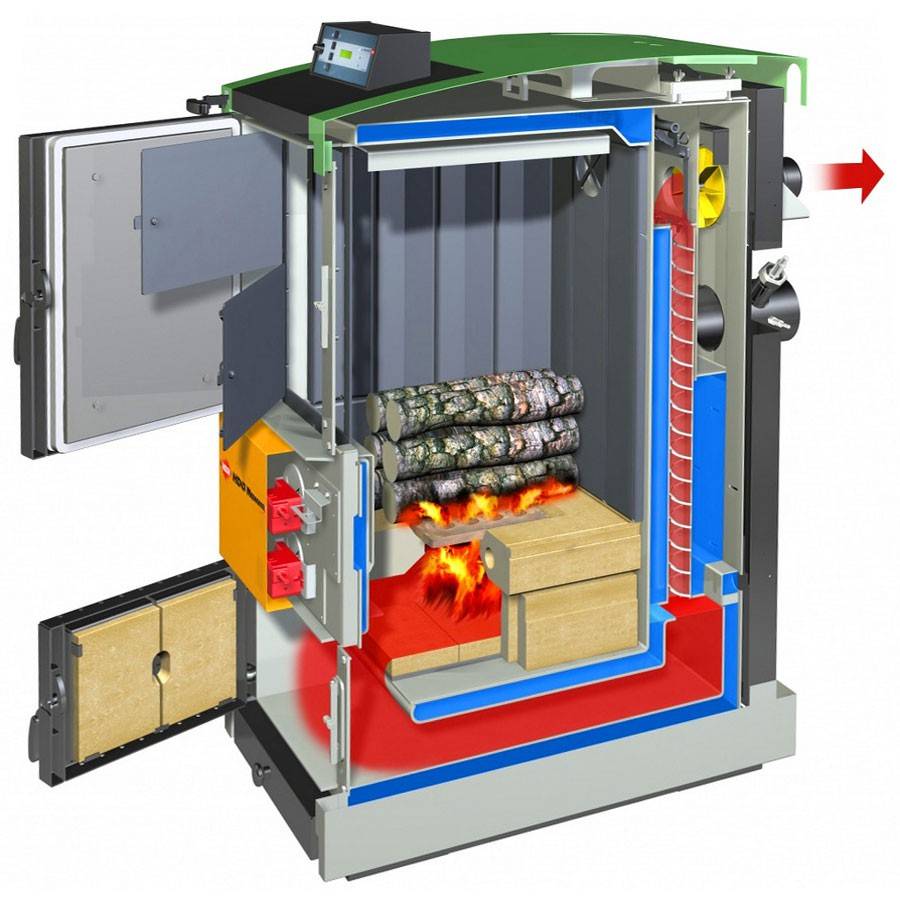

Пиролизный котел

Инструкция по установке котла

Для того чтобы работа банного котла была безопасной, необходимо соблюдать правила по его установке. Располагают его так, чтобы обеспечить пожаробезопасность всей бани. Котел устанавливают на расстоянии не менее 40 см от деревянных стен. При их защите металлическими или асбестовыми листами зазор между ними можно уменьшить до 25 см. Если котел с выносной топкой, то он устанавливается в стене только из красного кирпича, так как белый силикатный кирпич от сильного нагрева разрушается.

Под котел необходимо положить толстый металлический лист, который должен выступать за пределы топки на 40 см. Эта мера предупредит возгорание бани при случайном выпадении углей из топки. Обычно металлические печки размещают напротив лавок или в углу парилки. Перед установкой в бане котел необходимо предварительно протопить во дворе во избежание появления неприятного запаха, который выделяется при схватывании заводской краски.

Во дворе стоит опробовать и камни для каменки.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

  • Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
  • Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
  • Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
  • Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
  • Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
  • Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
  • Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

  • Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
  • Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
  • Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Виды и типы размещения бака

По виду материалов печи с баком бывают двух видов:

  1. Металлические. Изготавливаются из чугуна или нержавеющей стали. Производители предлагают квадратные, прямоугольные, цилиндрические и другие агрегаты. Приборы недорого стоят и не нуждаются в фундаменте. Из минусов плохая устойчивость к перепадам температур.
  2. Кирпичные. Практичный вариант. Долго удерживают тепло и отличаются продолжительным сроком службы. Для их установки необходимо соорудить надежное основание.

Баки для банной печи бывают следующих видов:

  1. Выносные. Одно из самых оптимальных расположений. Это позволяет быстро разогреть воду и поддерживать нужную температуру в парилке. Влага не распространяется до тех пор, пока она не прогрелась. Большинство людей ставят бак в смежном помщении и подключают регистр, чтобы вода нагревалась от печки.
  2. Встроенные. Резервуар устанавливают над топливником или сбоку от печки. Форма емкости чаще всего прямоугольная. При этом толщина стенок составляет 0,8-1,5 см. Резервуар наполняют водой через специальное отверстие. В баки приходится регулярно вливать горячую воду и подливать холодную, так как они плохо воспринимают перепады температур.
  3. Навесной. Воздухонепроницаемый резервуар с крышкой и краном, необходимым для слива воды. Устанавливается на одной из стен печки. Обычно изготовливается из нержавейки, так как этот материал выдерживает большие нагрузки. Емкость крепится к стене печи с помощью крючка или петель. Ее удобно устанавливать и снимать. Вариант отлично подходит для небольших бань.
  4. Приставной. Оригинальный вид банка. Трубу приваривают под наклоном от печки к нижней части резервуара. Емкость размещают выше печки. Нагрев происходит следующим образом: жидкость со дна переходит в наклонную трубу и закипает. Образуются пузырьки, которые поднимаются по трубе и лопаются, когда оказываются в холодной воде. Таким образом переносится тепло и образуется конвекция.
  5. Дымоходный (самоварный). Один из самых распространенных, но не самых практичных баков. Горячий воздух проходит через трубу в центре корпуса и нагревает воду. Резервуары бывают разнообразных форм. Главным недостатком является расположение. Неудобно заливать воду, так как заливное отверстие расположено высоко.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Комбинации

Рассмотрим несколько удачных комбинаций котлов, которые можно применить для бани и изготовить своими руками:

Пеллетный и электрический. Недостаток такого решения – стоимость оборудования. Поэтому нужны довольно большие первоначальные затраты. При этом потребуется выделить довольно много места для размещения устройств. Однако есть и плюсы такого решения: доступная стоимость пеллетного топлива, возможность автоматизации процесса, снижение затрат за счет включения электрического котла только в ночное время, если установлен двухтарифный счетчик.

Газовый и электрический котел. Это технологичное решение, которое позволит полностью автоматизировать процесс, не возиться с твердым или жидким топливом, при этом всегда быть обеспеченным теплом. Ведь при отключении электричества подача газа вряд ли будет прекращена и наоборот.

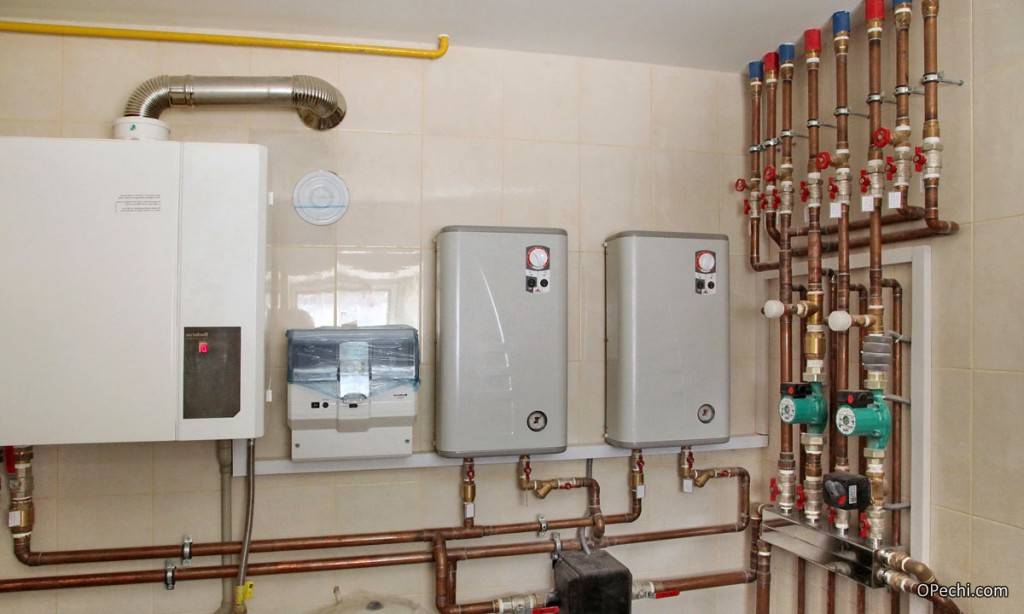

Электро-газовый котел

Угольный и электрокотел. В определенных условиях такое сочетание может быть и выгодным, и удобным. Конечно, нужно иметь возможность выгодно закупать уголь.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Плюсы и минусы

Дровяные печи — решение традиционное, но не единственное. Зачастую для нагрева воздуха в парилке используется газ — магистральный или сжиженный. Именно на фоне альтернативы мы и проанализируем плюсы и минусы дров.

Достоинства

  • Запах горящего дерева — пожалуй, столь же привычный атрибут бани, как и пар. Газовая горелка лишит поклонника русской бани этой части удовольствия.
  • Магистральный газ есть далеко не везде. В бане на даче, к примеру, альтернативы дровам просто нет. Везти заправленный баллон (особенно при отсутствии собственного автотранспорта), мягко говоря, неудобно.
    Кроме того, сжиженный газ обходится в несколько раз дороже магистрального.
  • Кстати, о накладных расходах: при самостоятельной заготовке дров они сводятся практически к нулю. А вот цена кубометра газа год от года растет.
  • Наконец, газ взрывоопасен, чего не скажешь о дровах.

Последствия взрыва газового баллона в бане.

Недостатки

  • Регулировка температуры в дровяной печи осуществляется дедовским способом — прикрытым поддувалом. Понятно, что о точности поддержания температуры или удобстве ее регулировки речь не идет; инерционность тоже крайне велика.
    Для сравнения: газовые банные печи оборудуются термостатами, позволяющими задать и поддерживать определенную температуру в помещении.
  • Запас сухих дров нужно где-то хранить. Да, на растопку небольшой бани их требуется не слишком много; однако в случае использования газа проблема хранения топлива не стоит в принципе.
  • Растопка занимает довольно продолжительное время. У газовой печи достаточно нажатия на кнопку пьезорозжига.
  • Печи требуется периодическое обслуживание (как минимум — чистка зольника).
  • Вместительная топка, в которую можно положить крупные поленья, и наличие зольника не позволяют сделать изделие сколь-нибудь компактным.
  • Дым в предбаннике до прогрева дымохода тоже не добавляет энтузиазма.

Выводы очевидны. По абсолютному большинству параметров газовые печи удобнее и практичнее дровяных. При наличии магистрального газа использование дров может быть обосновано разве что уважением к традициям.

На фото — газовая печь с выносным регулятором температуры.

Рекомендации по выбору котла для бани

Выбор банного котла зависит от размеров бани и ее планировки. Необходимо учесть, какой вид топлива будет применяться. Габариты конструкции и особенности каменки также имеют значение

Так как банный котел постоянно будет использоваться при повышенной влажности и перепадах температур, то необходимо обратить внимание на материал, из которого он изготовлен. Если стенки котла будут тонкими, менее 8 мм, то такой агрегат прослужит недолго. Чтобы в парилке поддерживалась высокая температура, нужно правильно рассчитать мощность котла

Чтобы в парилке поддерживалась высокая температура, нужно правильно рассчитать мощность котла.

А обогрев 1 м3 объема парной потребуется 1 КВт мощности котла. Если объем парилки равен 13 м3, то 13 КВт – «идеальная» расчетная мощность.

Как подобрать котел по мощности

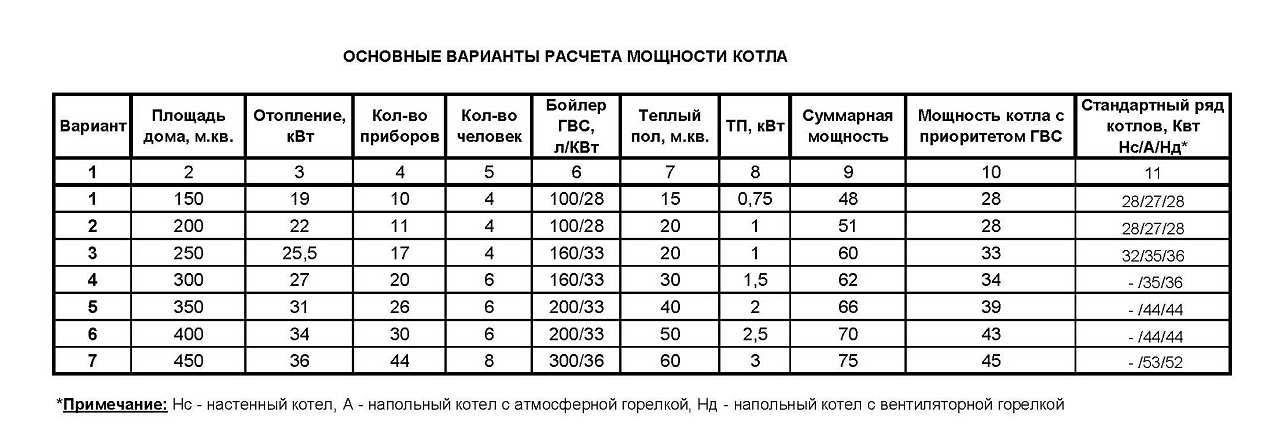

Таблица для расчета мощности котла

Очень интересный вопрос, требует подробного рассмотрения. Для того чтобы подобрать оптимальную мощность котла, нужно знать тепловые характеристики здания в целом и каждого помещения по отдельности. Сразу предупредим, что теплотехнические расчеты относятся к одним из самых сложных разделов проектных работ.

На схеме показаны основные зоны потери тепла

Тепловые потери здания зависят от:

  • тепловых потерь потолка. Надо знать толщину потолочного покрытия и материалы изготовления;
  • тепловых потерь стен. Для вычислений нужно иметь такие же данные, как и по потолкам. Плюс материалы и способы внешней и внутренней обшивки;
  • тепловых потерь пола. Здесь следует, кроме вышеперечисленного, учитывать тип фундамента (столбчатые продуваются со всех стон ветром, а ленточные имеют только небольшие продухи), вид полового покрытия (проливные со щелями в досках или сплошные) и т. д. Эти данные значительно влияют на величину тепловых потерь.

Дополнительно нужно знать максимальные и минимальные температуры в данной климатической зоне, розу и силу ветров, эффективность и тип вентиляции. Еще один очень важный фактор – качество выполнения строительных работ и квалификация строителей. Одно и то же здание, построенное с различным качеством, может иметь совсем разные показатели по тепловым потерям. Сможете вы учесть все данные и точно рассчитать тепловые показатели бани? Имея эти данные можно узнать, сколько понадобится энергии для обогрева помещений до различных температур.

Твердотопливный котел

На основе их следует подбирать мощность котла. В банях ставят котлы на твердом топливе, в абсолютном большинстве на дровах. Для того чтобы узнать мощность котла нужны, кроме характеристик его инженерного устройства, данные по тепловой способности используемого топлива в единицу времени.

Теплота сгорания дров зависит от:

  • породы древесины. Теплотворная способность различных пород древесины может отличаться в разы;

  • относительной и абсолютной влажности дров на момент сжигания. Чем выше их влажность, тем больше энергии понадобится для испарения воды, это прямые потери тепловой энергии;
  • скорости горения дров в единицу времени. Она зависит от тяги дымохода, линейных размеров поленьев, способу их укладки в топку и т. д. Большие поленья имеют меньшую площадь контакта открытого огня с поверхностью на единицу веса – горят дольше, но в единицу времени выделяют меньше энергии;

  • количества дров одной закладки в топку. За одну загрузку можно положить и 1, и 2 и 3 кг дров.

Это еще далеко не полный перечень факторов, оказывающих непосредственное влияние на мощность отопительного котла. Кто-то сможет учитывать эти данные, и не разово, а все время горения котла?

К примеру, только один из многих показателей (тепловой поток на внутренней поверхности наружной ограждающей стены) рассчитывается по формуле:

Расчет теплового потока на внутреннюю поверхность наружной стены

Что делать? Все просто. Спросите совет у опытного мастера, который устанавливал много котлов или клал не одну банную печь, пообщайтесь с соседями, имеющими различные котлы или задайте вопрос на специализированном форуме. Только изучение практической информации пользователей и сравнение ее со своими условиями позволит вам не ошибиться во время выбора марки и технических характеристик котла для бани.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Делаем правильный выбор печи для бани на дровах

При выборе печной конструкции следует учитывать несколько важных параметров:

  • количество тепла и пара, которое генерирует отопительное устройство;
  • наличие конвекции;
  • необходимый объем для парной;
  • наличие или отсутствие выносной топки.

Красота, которую сложно назвать просто банной печью

Ведущие производители отопительного оборудования предлагают лучшие дровяные печи для бани оснащенные парообразователем. Это специальные металлические камеры, располагаемые с одной стороны топки. Такое приспособление позволяет быстрее нагреть камни до необходимой температуры, чтобы вода, льющаяся на них, давала тот самый «легкий пар», который полезен для здоровья.

Наличие конвекции позволяет поднимать горячие потоки воздуха и разгонять их по всей парной, прогревая ее до требуемой температуры. Функция конвекции необходима по следующим причинам:

  • горячие и холодные потоки воздуха перемешиваются и таким образом выравнивают температуру. Благодаря этому голова не перегревается, а ноги не мерзнут, что обеспечивает комфортное пребывание в помещении;
  • парная быстрее прогревается, и уже после 40 минут протапливания, она уже становится пригодна к началу процедур, а наличие парогенератора способствует более быстрому прогреву помещения.

Довольно часто выбирая для бань печь длительного горения на дровах большинство покупателей делает одни и те же ошибки. Это вызвано большим ассортиментом изделий, среди которых иногда очень трудно выбрать подходящую модель.

Выбор печи серьезное дело и торопиться в нем не стоит

Среди наиболее совершаемых ошибок стоит выделить следующие:

  • Доверие рекламе. Часто в рекламных роликах или буклетах даются не всегда достоверные данные, а о минусах вообще не говорится. Поэтому перед покупкой отопительного прибора стоит ознакомиться с полной информацией об изделии, его производителе и отзывах о продукции;
  • Желание сэкономить. Поскольку печь очень важный элемент бани, то стоит ответственно подойти к выбору. Нужно отдавать предпочтение качественным, пусть и более дорогим моделям проверенных производителей, а не гонятся за дешевизной;
  • Пренебрежение советом. Прежде чем совершить покупку печки с баком для воды в баню проконсультируйтесь со специалистом;

От топлива зависит и выбор типа печи

  • Топливо. Нужно сразу определиться с видом топлива, которое будет использоваться. От этого зависит, какой тип печи следует выбрать и соответственно какими достоинствами и недостатками он обладает.
  • Игнорирование устройства теплозащитных экранов. В целях соблюдения пожаробезопасности необходимо между печью и стенами бани устанавливать теплозащитные экраны, поскольку деревянная обшивка не выдерживает высоких температур.

Обзор и особенности печей финского производства

Финские печи на дровах для бани «Кастор»и других производителей, значительно отличаются от большинства своих аналогов. Конструкцией этих нагревательных устройств предусмотрено наличие следующих обязательных элементов:

  • Топочная камера, изготавливаемая из жаропрочной стали толщиной 4-10 мм;
  • Каменка на 20-100 кг. камней (зависит от модели);
  • Топка выносного типа является одной из особенностей финской печи на дровах;
  • Топливные каналы сгорания предусмотрены только в финских печах. Это два, несвязанных друг с другом, канала, которые способствуют более быстрому прогреванию парной;
  • Дымоотводящая система, которая не только удаляет дым, но и выступает в роли теплообменника;
  • Парогенератор.

Финские печи для саун, могут не подходить для русской бани

Финские производители придают большое значение качеству своей продукции и ее внешнему виду. Поэтому можно приобрести эффективные, красивые и довольно компактные печи, которые можно легко разместить даже в небольшой баньке.

БрендОписаниеСредняя стоимость (цены актуальны на сентябрь 2017)
KastorОбогрев выполняется за счет тепла излучаемого стенками корпуса и камнями печи. Обогревающее устройство оснащено конвектором. Конструкция выполнена из высококачественных материалов, обладает привлекательным внешним видом, системой воздухообмена и дверцами с жаропрочным стеклом.23 000 – 38 000 руб.
HeloПредлагает большой ряд моделей для домашних саун (невысокая мощность и доступная цена) и общественных банных комплексов (высокоэффективные конструкции с широким функционалом)35 000 – 40 000 руб.
HarviaПродукция отличается долговечностью, прочностью, экологичностью, экономичностью и быстрым обогревом парной.21 000 – 38 000 руб.
NarviПредлагаемое компанией оборудование удобно в эксплуатации и обладает высокой скоростью прогрева помещения.37 000 – 45 000 руб.

Кирпичная печь: преимущества, разновидности

Кирпичная печь по своим эксплуатационным характеристикам превосходит металлическую. К преимуществам кирпичных конструкций относят следующие:

  • «комфортное тепло». У этого бытового термина есть вполне логичное обоснование. Ученые выяснили, что при нагревании металла выделяются инфракрасные лучи. Они могут обжечь кожу, сжигают кислород. Кирпичи выделяют другой вид тепловой энергии, он считается безопасным для кожи и кислорода;
  • кирпич долго держит температуру (до 24 часов), а металл быстро остывает (в течение 2-3 часов);
  • для кирпича не требуется дополнительная защита в целях обеспечения пожарной безопасности. С металлом – совсем другая история.

Цена печки для бани из кирпичей своими руками может доходить до 20 тысяч рублей (все зависит от стоимости стройматериалов в вашем регионе).

Печь для бани своими руками из кирпича обойдется на порядок дороже металлической, которую можно купить в магазине. зато она дольше держит тепло

Это дороже и затратней, чем покупка изделия из металла в магазине. Почему же тогда именно агрегатам из кирпича многие владельцы отдают предпочтение? Такая печка долго прогревает помещение (от 5 до 12 часов в зависимости от площади бани), зато надежно удерживает тепло. Немаловажный фактор – долговечность. Не зря говорят, кирпичную печь в бане строят один раз и на всю жизнь.

От того, как будет возведен отопительный агрегат, будет зависеть вид бани:

  • баня «по-черному»;
  • баня «по-серому»;
  • баня «по-белому»;
  • «плитная» баня.

«По-черному» – это привет из прошлого. В древней Руси все бани были устроены таким образом, ведь дымоход был слишком дорогим удовольствием. Сажа, дым и копоть от печки оставались внутри помещения. Чтобы человек не угорел от углекислого газа, строение снабжали окошками, которые открывали во время помывки. Чтобы войти в баню, ее проветривали до тех пор, пока из нее не выходил весь дым. Сегодня такие конструкции используют крайне редко.

Банька «по-серому» превосходит первый тип по эксплуатационным характеристикам. Имеет небольшой дымоход. Внутрь печки кладут камни, чтобы дольше сохранялось тепло. На камнях остается сажа. Пользоваться баней можно, когда полностью сгорят дрова. Вариант не пользуется популярностью у любителей банного отдыха.

«Плитная» представляет собой такую конструкцию: сверху кирпичей кладут чугунные плиты, на них размещают камни и металлические бачки с водой, которую используют во время банных процедур. Камни и баки надолго удерживают тепло. Строительство плитного здания усложняют именно чугунные плитки. Их не просто раздобыть, к тому же они значительно утяжеляют конструкцию. Нужна ли вам лишняя нагрузка на фундамент? Такой тип используется крайне редко.

Баня «по-белому» – самый распространённый вариант. Печка в ней напоминает русскую печь для дома. Она снабжена длинным дымоходом. Гарь и копоть не оседают на стенах помещения. Заходить внутрь можно, даже если дрова внутри еще не прогорели полностью. Отравление продуктами горения исключено.

Печь для бани своими руками “по-белому” исключает появление сажи и гари на стенах помещения, дым полностью выходит с помощью трубы

Изготовление котла для бани

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.

Изготовление котла для бани

Этап 1. Расходные материалы и оборудование

В большинстве случаев котлы изготавливаются из толстостенных металлических труб. Опытные специалисты используют большие бочки объемом до 200 л, но в нашем случае рекомендуется использовать все же небольшую трубу ø50 см длиной в 75-100 см. Это позволит сконструировать прибор, способный обогреть помещение объемом в 15 кубометров, что примерно соответствует площади 9 м².

Стальная труба для изготовления котла

Помимо того, потребуются такие инструменты:

  • сварочный аппарат (электрический);
  • болгарка;
  • круги по металлу.

Этап 2. Сварка опор конструкции

Чертеж котлаРазрезаем трубу

После подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Высота уровня №2 рассчитывается в зависимости от планируемого типа дверки поддувала.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.

Печь изнутри

Шаг 3. Все дровяные печи имеют в своем составе колосник – металлическую решетку, необходимую для подачи кислорода в топочную камеру (устанавливается снизу). Для него потребуется круг из металла максимально возможной толщины, перфорированный или с прорезями.

Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

С правой стороны круглая дверца для укладки камнейКотел для бани

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Этап 3. Сборка конструкции

Этот процесс можно условно разделить на несколько этапов.

Шаг 1. Вначале в конструкцию вваривается короб. Если монтаж происходит в помещении (а в нашем случае именно так и происходит), то короб должен выходить либо в топочное отделение, либо на улицу.

Шаг 2. Затем на отверстие, проделанное в крышке, устанавливается дымоходная труба.

Готовый котел

Шаг 3. Строится фундамент для печи. Это может быть как обычная железобетонная плита, так и 10-сантиметровая бетонная стяжка, залитая на «подушку» из щебня толщиной в 15 см.

Шаг 4. Конструкция устанавливается на основание, на крышку укладываются камни.

Этап 4. Тепловой экран

Банная печь с кирпичным экраном

В большинстве случаев экран возводится из кирпича. Это можно сделать двумя способами:

  • обложить котел целиком;
  • огородить его небольшой стенкой.

Как установить металлическую банную печь

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

  • Промыть системы труб устройства.
  • Настенное оборудование прикрепить к планкам.
  • Сделать отверстия в стене, закрепить планки анкерами или саморезами.
  • Зафиксировать котел на крепёжных планках.
  • Присоединить к трубам краны, фильтры;
  • Присоединить краны на входе, выходе;
  • Установить сгоны;
  • Подключить отопительную систему;
  • Соединить сгон с отоплением;
  • Подключить водоснабжение;
  • Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Выводы и полезное видео по теме

Плюсы и минусы банных газовых печей и особенности эксплуатации:

Банные печки с возможностью перехода на использование голубого топлива удобны и практичны в эксплуатации. Они позволяют сэкономить на обогреве и сократить период подготовки баньки к приему любимых процедур. Но выбирать подобный агрегат нужно, вооружившись полноценными и достоверными сведениями о функционале и характеристиках.

Хотите рассказать о том, какую банную печь вы приобрели для обустройства собственной бани? Поделитесь, обладает ли ваш выбор возможностью перехода на газ. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и публикуйте фото по теме статьи.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
