Канализация в бане своими руками схема

Устройство наружной канализации бани

Основной элемент наружной системы отвода стоков – септик. Если в бане нет унитаза, нет необходимости покупать заводское изделие или самостоятельно обустраивать колодец с многоуровневой фильтрацией стоков. Достаточно выкопать дренажную яму. Но она актуальна только для почв с высоким уровнем влагопроницаемости (каменистых, песчаных, супесей).

Монтаж канализации с дренажной ямой

согласно схеме выполняют разметку участка: находят местоположение точки приема стоков, определяют путь прокладки магистрали;
выкапывают яму глубиной ниже ТПГ на 1-1,5 м;
на дно насыпают 20-30 см слой песка и гравия;
чтобы предотвратить осыпание грунтовых стен, в яме можно установить металлическую емкость или колонну из автомобильных покрышек большого диаметра. Более основательная конструкция – каркас, выстроенный из кирпича.

Дренажная яма

Приступают к прокладке магистрали. Выкапывают траншею глубиной ниже ТПГ и формируют уклон по направлению к дренажной яме. Укладывают трубы и проверяют соответствие уклона требованиям СНиП.

В точках поворота трубопровода устраивают смотровые колодцы. Для того чтобы в холодное время в этих местах не происходило промерзание труб, необходимо выполнить утепление и закрывать отверстия двойными крышками.

Смотровой колодец

Место ввода трубы в дренажную яму герметизируют с помощью цементного раствора или монтажной пены.

Герметизация

Выполняют утепление магистрали любым удобным способом: методом обертывания труб минватой или с помощью укладки пенопласта.

Утепление магистрали

Канализация с приямком

На участках с глинистым грунтом для утилизации стоков рекомендуется устройство приямка, расположенного под полом бани. Наличие этого стокоприемника не освобождает хозяина от необходимости монтажа наружной магистрали, транспортирующей воду за пределы помещения. Приямок служит вспомогательным сооружением для бесперебойной работы канализационной системы.

Канализация с приямком

Под полом выкапывают яму квадратной формы с длиной ребра не менее полуметра и глубиной 1-1,5 м. На высоте 10-15 см от уровня пола устанавливают трубу, соединяющую приямок с наружной канализацией. Соблюдают уклон 1 см на 1 погонный метр в сторону отвода вод. Дно и стены приямка бетонируют.

Выкапывание приямка

Особенности дренажных колодцев

Как указывалось выше, в случае когда позволяют параметры грунта и отсутствуют повышенные требования по экологии (охранная зона), конечным пунктом местной канализации может стать дренажный колодец, в котором осуществляется сброс сточной воды непосредственно в грунт после естественной очистки с помощью фильтрующего слоя. Емкость такого колодца выбирается с учетом способностей почвы к водопоглощению.

Простой дренажный колодец делается следующим образом. На расстоянии не менее 0,5 м от фундамента бани роется яма диаметром 1,4-1,6 м и глубиной, превышающей уровень зимнего промерзания грунта на 50-70 см (как правило, более 1,3 м). Данный котлован соединяется с банным сливным выходом с помощью наклонного желоба или трубы. На дно ямы насыпается слой щебня, керамзита и песка толщиной 30-40 см, который исполняет роль естественного фильтра. Стенки колодца должны обладать герметичностью.

Наиболее распространенный материал для их изготовления – бетонные колодезные кольца диаметром 0,8-1,2 м. Один из самых простых способов: формирование стенок из автомобильных шин (5-8 штук). В этом случае, между грунтом и шинами засыпается песок со щебнем с тщательной утрамбовкой. Сверху колодца обязательно устанавливается бетонная плита и люк.

Организация системы отвода сточных вод

Если у вас есть баня – канализация в ней должна быть обязательно. Но в том случае, если вы ожидаете много посетителей в бане, тогда от дренажной канализации лучше отказаться в пользу более сложной системы отвода и последующей очистки сточных вод:

На расстоянии полуметра от фундамента бани на глубину около 1,5 роется яма. При этом необходимо тщательно рассмотреть залегание грунтовых вод. Под основанием от этой ямы выройте траншею, выведя ее наружу. На расстоянии в 2,5-3 метра от бани выкапывает дренажный колодец, к которому будет протянута траншея. Размеры колодца должны быть примерно 2 метра. Меньшая глубина может стать причиной промерзания воды в холодное время года.

Траншею и сам колодец необходимо тщательно промазать толстым слоем глины, а также следует все тщательно разровнять. По возможности траншее необходимо придать U-образную форму. Глину необходимо класть с не слишком большим наклоном по направлению к стоку воды.

Отметим, что канализация в бане своими руками должна быть оснащена чугунными, асбестоцементными, бетонными или керамическими трубами. Использовать деревянные короба или стальные трубы не следует, поскольку они выходят из строя достаточно быстро, гниют или подвергаются коррозии.

Диаметр труб следует подбирать с учетом того, сколько посетителей будут пользоваться вашей баней. Также необходимо учесть установку дополнительной сантехники. Однако минимальный диаметр – не менее 50 миллиметров. Трубы следует закладывать с уклоном ниже глубины промерзания.

Желательно, чтобы ваша канализация была оснащена специальным трапом, который можно сделать из нержавейки или бетона. Патрубок необходимо поднять на 10-15 сантиметров от днища, а пластину закрепить на расстоянии 5 сантиметров от дна, наклонив ее под некоторым углом. Этот трап будет выполнять функции водяного затвора.

Дренажный колодец

Использование колодцев для дренажа целесообразно для тех банных сооружений, которые имеют небольшие размеры (предназначены на несколько человек) и коими пользуются нечасто. В таком случае нет необходимости сооружать сложные системы, достаточно оборудовать вывод использованной воды в землю с помощью монтажа дренажного колодца, глубина которого должна быть рассчитана с учетом степени промерзания грунта во время зимы и превышать значение в два раза. То есть, при глубине промерзания в 70 сантиметров необходим колодец не менее полутора метров в глубину. Определяют степень промерзания по формуле dfn=d0*mt , где значение d0 — это коэффициент для разных видов почвы, а среднее значение сумм отрицательных температур определяет показателем mt.

Порядок проведения работ по сооружению дренажного колодца обычно разбивают на следующие этапы:

• выкапывается яма необходимой глубины с ровными стенками и дном,
• дно покрывается слоем глины толщиной не менее 10 сантиметров,
• вдоль траншеи, ведущей от бани к колодцу, необходимо разровнять глину, образовав желоб правильной формы с уклоном в сторону стока использованной воды (уклон желательно не менее трех градусов),
• поверх слоя из глины насыпается дренаж из щебеня или гравия с песком,
• после этого необходимо покрыть систему слоем земли и тщательно утрамбовать,
• далее проводятся работы по утеплению сточной канализационной трубы, чтобы исключить возможность промерзания стока зимой.

Подобная канализация в бане является достаточно хорошим и малозатратным решением, единственное обслуживание, которое потребуется проводить время от времени — это чистка и просеивания песка и гравия, на которых постепенно будет оседать загрязнение.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Гидрозатвор

Гидрозатвор – пример

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Трап с сухим затвором

Сухой гидрозатвор – схема

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Канализация дренажного типа

Здесь есть определенные нюансы, которые важно учесть в процессе выполнения работ. В первую очередь необходимо определиться с основополагающими моментами:

• Как необходимо осуществлять отвод слива?
• Как глубоко промерзает почва на участке?
• Какой на вашем участке грунт? Хорошо ли он пропускает воду?
• Будет ли в бане дополнительно установлен санузел?
• Где следует расположить дренажную яму?
• Насколько система будет функциональна?
• Сколько посетителей ожидается в бане?

Если баня рассчитана на небольшое число посетителей, тогда идеально подойдет банная канализация дренажного типа.

Этапы создания канализации в бане

Пошаговое руководство по монтажу этой системы водоотведения:

• Рядом с баней выкапывает дренажный колодец. Размеры колодца должны быть примерно метр на метр, но если баня рассчитана на большое число гостей, тогда размеры колодца должны быть увеличены. Следует также учитывать степень промерзания грунта в том месте, где находится баня. В том случае, если глубина промерзания достигает примерно 60-70 см или более, тогда яма для колодца должна иметь глубину не менее полутора метров.
• Дно ямы, грунт около фундамента бани, а также траншею следует гидроизолировать путем укладки слоя глиняного раствора толщиной 10 сантиметров с некоторым уклоном в сторону стока воды. Необходимо хорошо загладить разровнять глину и придать траншее форму лотка.
• Канализационный колодец необходимо засыпать керамзитом, щебнем, гравием с песком либо другим материалом, имеющим дренажные свойства. Слой дренажа должен быть примерно 0,5 метра толщиной, то есть несколько выше линии промерзания грунта.

• Оставшаяся часть колодца засыпается землей, которая плотно утрамбовывается.
• Также необходимо хорошо утеплить трубу, чтобы он не замерзала зимой.

Если у вас на участке грунт песчаный, вместо колодца можно выкопать горизонтальную дренажную подушку для приема канализационных стоков. Для этого требуется вырыть траншею длиной 1 метр, шириной около 30 см и глубиной до метра.

Траншея засыпается щебнем или другим дренажом высотой около 20 см, а сверху необходимо засыпать грунт. Затем сливная труба выводится прямо на подушку.

Сооружение дренажного колодца для отвода воды

Если баня рассчитана на два-три человека, и пользуются ею нечасто, то можно не тратиться на дорогую систему и не делать чего-то сверхсложного – достаточно будет обустроить примитивный вывод воды из бани и ее уход в землю. Для этого недалеко от бани делается дренажный колодец – той глубины, которая необходима при определенной степени промерзания земли: например, если это значение равно 70 см, то яма должна получится не менее 1,5 метра. Итак, порядок работ:

• Шаг 1. На дно кладется 10 см глины, и ею же обкладывается баня вокруг фундамента и траншея для стока воды.
• Шаг 2. Вдоль траншеи глину нужно хорошо разровнять и придать вид желоба с небольшим уклоном в сторону стока.
• Шаг 3. Далее поверх глиняной подушки сыпется керамзит, щебень или смесь гравия с песком – слоем около полуметра. Это и есть дренаж.
• Шаг 4. На все это насыпается земля и плотно утрамбовывается.
• Шаг 5. Сточная труба утепляется – чтобы не замерзнуть зимой.

Такая канализация в бане своими руками – неплохая, важно только помнить, что периодически гравий и песок будут засоряться и их нужно будет чистить

К слову, если грунт – песчаный, такой колодец можно заменить так называемой горизонтальной дренажной подушкой. Это траншея глубиной в метр, той же длины и шириной в 30 см. На ее дно кладется щебень в 20 см слой, а сверху – засыпается землей. Вот на эту подушку и будут выводиться сливные воды. Но если близко грунтовые воды, то надо учесть некоторые моменты. Подробнее тут:

Вот еще достаточно простой метод сооружения дренажного колодца для бани: в двух метрах от парной в землю закапываются шесть старых покрышек от автомобиля – друг на друга. И в середину самой верхней сбоку как раз входит сливная труба.

Диаметр колодца получается, что надо, а покрышки не дадут яме обвалиться. Сверху все это закрывается металлическим листом и засыпается землей. Видео-пример:

Если же вам нужно что-то посерьезнее, то можно уже задуматься о септике или станции глубокой очистки:

Основные особенности современной канализации в бане

Баня в современном понимании – это уже не просто постройка с предбанником, печкой и отдельным помещением, где человек может мыться и париться. Сегодня она представляет собой объект многоцелевого назначения. В современной бане устанавливают разное сантехническое оборудование.

Так, сегодня в парной обязательно присутствует сливной трап. Через него вода удаляется с пола. Сначала она поступает в сифон-гидрозатвор, а потом в канализационный трубопровод. При этом в сливном отверстии имеется сетка для предотвращения проникновения мусора в систему.

В современной бане также присутствует отдельное душевое помещение. Здесь тоже выполняется монтаж сливного трапа. В постройке ещё нередко устраивают чаепитие, перед которым большинство людей моют руки. Поэтому комната отдыха оснащается раковиной. Из неё слив воды тоже осуществляется через сифон и канализационные трубопроводы.

Душ и раковина в банеИсточник bitrix-cdn.ru

Комфортная современная баня – отличное место для неторопливого общения с родственниками и друзьями после водных процедур или даже перед ними. Из-за длительного времяпрепровождения в постройке её оснащают туалетом. Для него тоже выполняют монтаж системы отвода стоков. Принцип её создания такой же, как и в жилом частном доме. Кроме того, в современной бане даже устраивают прачечную.

Сейчас при прокладке канализации используют полиэтиленовые трубы. Они отличаются стойкостью к коррозии, хорошей эластичностью, небольшим весом. Современные трубы позволяют легко и быстро собрать систему нужной конфигурации.

Во время прокладки канализационной сети внутри постройки в основном используют трубы диаметром 50 и 110 мм. Дополнительно применяют муфты, эксцентрические переходы, крестовины, тройники, отводы 45° и 87°.

Эти же элементы, включая трубы, используют при устройстве наружной канализации. При этом их диаметр составляет только 110 мм. На улице канализационные трубопроводы прокладывают ниже точки промерзания почвы. Их обязательно укладывают на дренажный слой. Поэтому монтаж трубопроводов выполняют на 300-400 мм ниже уровня промерзания грунта.

На улице канализация прокладывается в земле ниже точки её промерзанияИсточник vsevoda.ru

При устройстве канализационной сети учитывают климат местности. Поэтому во многих регионах приходится рыть глубокие траншеи. Для уменьшения земляных работ часто используют греющий кабель для канализационных труб. Он включается автоматически, когда температура понижается до критических значений.

При использовании греющего кабеля обычно траншею создают глубиной 500 мм. Дополнительно трубопроводы утепляют. Для этого применяют пористые теплоизоляторы.

Длина наружного канализационного трубопровода зависит от месторасположения бани на участке. Стоки из постройки часто отводятся в септик с колодцем фильтрации или простую выгребную яму. При наличии возможности система также может подключаться к централизованной канализации.

Канализация для бани с септиком и колодцем фильтрацииИсточник kanalizaciyaseptik.ru

Высокий уровень грунтовых вод – это ещё одна причина, которая не позволяет построить фильтрующий колодец. Ведь во время их подъёма обязательно произойдёт смешивание с нечистотами. Выход в этой ситуации – устройство фильтрационных полей. Выполняют также монтаж накопительного септика или герметичной выгребной ямы.

Дренажная канализация

Если количество моющихся в бане не будет превышать 2 — 3 человека, а пользоваться ею будут не очень часто, тратиться на сложную систему нет нужды. Достаточно вывести трубу за пределы помещения, чтобы вода уходила в землю.

Пошагово это выглядит следующим образом:

1. На небольшом отдалении от бани устраивается дренажный колодец в который и будет сливаться вода. Для его устройства копается яма, глубина которой зависит от уровня промерзания земли. Например, глубина промерзания – 1,2 метра, яма копается 2 метра.
2. На дне ямы устраивают глиняную подушку, толщиной 10 см.
3. Сверху насыпают смесь песка и гравия (щебня, керамзита), это так называемый дренажный слой, он должен быть минимум 50 сантиметров.
4. Дренаж засыпают слоем земли и утрамбовывают.
5. Подводится сливная труба, которую во избежание промерзания необходимо утеплить.

Вместо дренажной ямы можно использовать накопительную емкость. Для этого можно использовать металлическую или пластиковую бочку, старую ванну и т.п. Воду из такого накопителя можно использовать для полива огорода.

Особенности внутренней системы

В парилке пол выполняется 2-х типов, что и обуславливает конструкция слива в этом помещении. Традиционно в русской бане использовался проливной пол, когда дощатый настил изготавливается с зазором между досками, и вода свободно проходит в формируемые щели. В подпольной зоне формируется приямок для сброса стока непосредственно в грунт или устанавливаются лотки для сбора воды и выведение её по канализационным трубам.

Второй вариант – непротекаемый пол. В нем настил укладывается плотно, с герметизацией стыков. Отведение воды обеспечивается через сливные отверстия, а сам пол делается с уклоном в сторону этих отверстий. Сточные выходы оборудуются трапами, которые не дают возвращаться жидкости назад и устраняют неприятные запахи. К выходным отверстиям подводятся трубы, по которым и выводится сток за пределы постройки.

При рыхлом грунте издавна используется простой способ. Под постройкой роется яма глубиной не менее 70-80 см и размером не менее 1х1 м. На дно засыпаются щебень и песок, которые исполняют роль фильтрующего слоя.

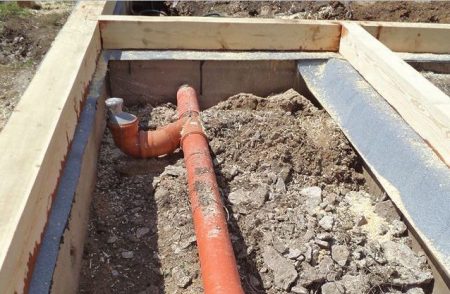

Если обустраивается более сложная канализация в бане своими руками, схема показана на фото. Под полом с зазорами в настиле формируется бетонный приямок в форме желоба, в который поступает сточная жидкость. Из желоба сток выводится через сливную трубу за пределы сооружения. Стандартные размеры такого приямка: габариты 50х50 см, глубина – 70 см, толщина бетонного слоя – 10 см, расстояние от фундаментной ленты – не менее 0,5 м, а от колодца – не менее 2 м.

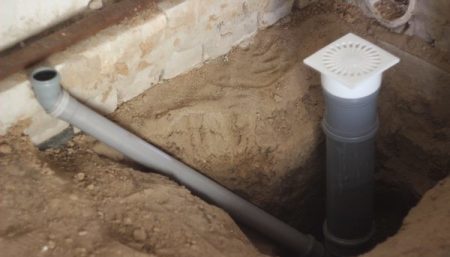

В целом внутренняя канализация включает сливные трапики в парилке и моечном отделении или протекаемые полы с приямком; тройники для подключения раковин, унитаза, другой сантехники и сбора вентиляционного конденсата; канализационную разводку по полом для отведения стока. При этом сливной трап выполняет функцию сифона и гидравлического затвора. Он комплектуется защитной решеткой для задержания габаритного мусора. При подключении унитаза и другой сантехники используются типовые защитные и запорные элементы.

Определенные сложности создает наличие туалета в бане, что вызывает повышенные требования к отведению нечистот. Если обустраивается канализация в бане с туалетом, возможные схемы представлены фото.

Как сделать канализацию для бани своими руками?

Как уже было сказано, при строительстве бани обязательно нужно предусмотреть слив (отвод стоков). Осуществляют работы в следующем порядке:

• От фундамента отступают примерно 50 см и выкапывают дренажный колодец на глубину в среднем 1,5 метра (при промерзании грунта на 60 см). Размер колодца – метр на метр.
• Колодец засыпают каким-либо материалом, имеющим дренажные свойства, например щебнем или керамзитом. Достаточно поместить смесь на 0,5 метра (чуть больше отметки промерзания грунта).
• Оставшееся пространство закидывают обычной землей и как следует утрамбовывают.

В том случае, если грунт не впитывает канализационные стоки,  то лучше подобный колодец не делать, а соорудить прямоток

Важно, чтобы он был герметичным, во избежание распространения различных запахов. Вода будет стекать по наклонной из водостока.
Делается он следующим образом

На высоте 9-12 сантиметров от дна ямы (прямотока) вводят водосливную трубу. С трех сторон к ней монтируется специальная пластина. С четвертой стороны (внизу) она закрепляется. Пластина создает затвор, она не доходит до дна примерно на 5-6 см. Поэтому запахи не попадают в баню.

Что влияет на проектирование системы

На стадии выполнения чертежей самой бани разрабатывается и проект банной канализации. На выбор ее типа и схемы влияют такие факторы:

• состав грунта и рельеф участка в месте строительства бани;
• глубина залегания подземных вод и зимнего промерзания грунта;
• количество банных помещений, в т. ч. наличие санузлов и раковин, размеры строения;
• частота эксплуатации бани и планируемый объем стока с учетом количества пользователей;
• возможность подключения к централизованной канализации;
• наличие особых требований по экологии;
• перспективы утилизации (ассенизация, сброс в почву после очистки).

Для обустройства собственной канализации наиболее подходит хорошо впитывающий грунт. В этом случае после фильтрации вода легко сбрасывается в почву. К таким грунтам можно отнести песчаные, щебневые, пылевые, крупнообломочные структуры, которые сами работают как природный фильтр.

Варианты систем канализации

Устройство канализации в бане можно сделать разными способами. Главное, выбрать правильный вариант с учетом основных факторов.

Основные виды канализации в бане – это самотечный (безнапорный), напорный или врезной вариант. Безнапорная канализация предполагает самостоятельный перелив сточных вод в септик или дренажный колодец. Это обеспечивается трубопроводом, проложенным под определенным углом наклона. Простота такой конструкции ограничивается расстоянием от банного помещения до водосливного колодца.

Напорная канализация под баней требует установки специального насоса для откачивания сточных вод в септик или дренажный колодец. Этот вариант применяется при высоком залегании водоносного слоя в почве участка, на котором строится баня.

Врезная канализация, представляющая собой отвод, подсоединенный к единой системе, обустраивается только после получения разрешения на подключение ее к централизованной магистрали. Этот вариант считается самым выгодным, поскольку очистные сооружения на участке монтировать не нужно. Правильная канализация в бане позволяет избежать появления неприятных запахов в моечной, душевой и парной, исключает возможность застоя отработанной воды, практически не подвержена засорам и промерзанию.

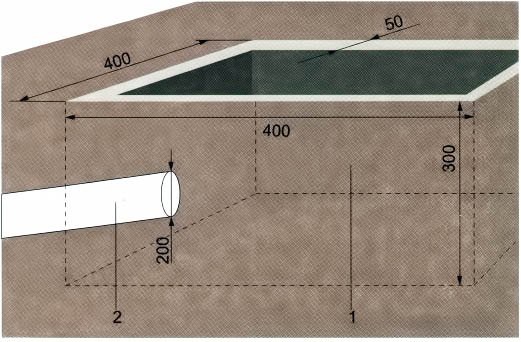

Устройство приямка

При слабом проходе жидкости сквозь грунт лучше устроить приямок. В приямке вода будет набираться до определенного уровня, а затем по трубе она будет отводиться за пределы участка.

Трубу необходимо устанавливать с уклоном в сторону вывода сточных вод. Что касается материала, то канализация для бани может иметь приямок из любого материала, который не будет пропускать воду. Конструкция водостока должна иметь водяной затвор:

• На уровне 9-12 см от дна оборудуется ввод водосливной трубы;
• С трех сторон к трубе устанавливается пластина, которая не закрепляется снизу;
• Между днищем и пластиной должно оставаться расстояние в 5-6 сантиметров, где будет образовываться водяной затвор. Это не позволит неприятным запахам подниматься в баню.

Когда целесообразно использование септика?

Если в помещении бани запланировано сооружение санузла, то в соответствии c санитарными нормами все отходы жизнедеятельности человека должны перенаправляться в септик, для устройства которого своими руками существует определённая схема проведения работ.

1. Вырывается котлован необходимых размеров.
2. Образованная яма бетонируется.
3. В качестве септика устанавливаются две бочки из пластика. При этом одна ёмкость выполняется перфорированной, то есть покрытая отверстиями.
4. Соседние резервуары соединяются пластиковым патрубком.
5. К одному резервуару подводится канализационная труба из бани.
6. На финишном этапе обустраивается перекрытие, в котором обязательно должна быть предусмотрена крышка.

Принципом работы септика для канализации является возможность разложения твёрдых включений посредством воздействия аэробных бактерий. После этого отходы в жидком состоянии, дополнительно фильтруясь в дренажной ёмкости, попадают в грунт. При оптимальных размерах септика домовладельцу не придётся вывозить сточные воды.

Только соблюдая санитарные нормы и технологические требования сооружения отвода стоков в бане, домовладелец сможет своими руками выполнить все работы и на протяжении длительного периода наслаждаться с друзьями водными процедурами.

Смотровой колодец

Если канализационная система имеет значительную протяженность, то невозможно обойтись без обустройства такого важного элемента, как смотровой колодец. Он должен быть смонтирован на удалении трех метров от бани и иметь диаметр не менее метра

В первую очередь колодец служит для возможности визуального контроля за состоянием засоренности системы и проведения очистки всей канализации (в случае необходимости).

Изготавливается колодец из кирпича или дерева, стенки необходимо обложить прочным материалом. Сверху колодец (форма которого может быть какой угодно — квадратной или круглой, на личное усмотрение) следует оборудовать двойной крышкой для противодействия обмерзанию накрытия во время зимнего периода.

Другие важные моменты

Независимо от того, какой вид сбора воды из бани вы выберете — приямок, септик или простую дренажную яму — он должен быть достаточно большим, чтобы обеспечить потребности вашей семьи и не переполнятся.

При строительстве домашней бани на винтовых сваях важно учесть следующие моменты:

• насколько интенсивно она будет эксплуатироваться;
• на сколько человек она рассчитана;
• какие объемы сточных вод будут поступать в отстойник.

Исходя из примерных прикидок по этим пунктам и устраивается канализация, да и сами размеры бани планируются с учетом вышеперечисленного.

С какими трудностями сталкиваются те, кто занимаются самостоятельным устройством канализации для бани на своем участке.

Во-первых, это возникновение неприятного запаха. Эта неприятность может здорово отравить жизнь, ведь парная — это место, где хочется отдыхать и расслабляться.

Но бывает и так, что сифон есть, а вас все равно периодически беспокоит запах из канализации. Причина может быть в перепадах давления в трубах.

Для того чтобы изначально этого избежать, нужно монтировать трубы максимально допустимого диаметра

Второй способ борьбы с этой неприятностью — систематическая прочистка труб, важно не допускать засоров

Благодаря нашим советам вы сможете разобраться в том, как сделать канализацию в бане.

Если после прочтения статьи у вас остались еще вопросы — смотрите видео, в котором подробно рассказывается о том, как выглядит канализация в банях разного типа — внутри дома или в отдельном здании на винтовых сваях.

Видео:

https://youtube.com/watch?v=pF7lwiahy0s

Устройство фильтрующего колодца

Материалом для строительства может стать:

• обычная металлическая или пластиковая бочка без дна;
• кирпич (для кладки стенок колодца);
• бетонные кольца;
• гофрированная труба ПВХ «Корсис» (диаметр от 600 мм).

Копать шахту для ФК надо не ближе 20-м от водозабора (скважины, колодца). Глубина шахты строго не регламентирована. Главное – найти фильтрующий слой грунта. При низком залегании грунтовых вод надо, чтобы площадь фильтрующего слоя была как можно больше. Дно шахты засыпаем 10-сантиметровым слоем щебня.

Разравниваем дно шахты, трамбуем. Устанавливаем на дно емкость без дна – большая металлическая или прочная пластиковая бочка с перфорированными отверстиями напротив фильтрующей стенки шахты. Сгодится любая прочная емкость.

Вставляем сточную канализационную трубу в бочку.

Засыпаем пространство между стенками бочки и шахты мелким гравием или щебнем до уровня верхних отверстий. Потом насыпаем слой глины и трамбуем. Далее – плодородный слой почвы. При большой площади фильтрации в песчаных грунтах, более 4 м2, суточная фильтрация составит от 600 до 1000 л/сутки. Этого вполне достаточно не только для банных стоков, но и для фильтрации отходов из септика бытовых отходов загородного дома круглогодично.

Важно! Канализационные трубы, ФК и септик надо обязательно утеплить. Установленные в грунт емкости необходимо заякорить – закрепить к балласту на дне ямы

Это может быть бетонная стяжка, забетонированные трубы, бетонные плиты. Крепятся при помощи хомутов, тросов, технических строп. Это предотвратит возможность всплытия емкости во вспучиваемых грунтах.

Сложнее дело обстоит, когда УГВ находится высоко. Метод подземной фильтрации не подойдет. Устройство герметичного накопителя – вот выход при высоком УГВ. Таким накопителем может быть выгребная яма, выполненная по санитарным нормам и правилам (СНиП). Согласно этим нормам она должна находиться не ближе 20 метров от скважин и колодцев. Яма должна быть герметичной.
