Инструкция по укладке слоёв пола
Схема расположения слоёв бетонного пола по грунту в бане предусматривает использование нескольких промежуточных гидро- и теплоизоляционных прослоек. Как уже было сказано ранее, бетонных стяжек здесь потребуется делать две: одну главную, несущую бетонную плиту и вторую — стяжку пола с возможностью установки в ней системы тёплых полов. Ниже размещены две схемы с вариантами размещение каждого из слоёв:
Prev 1of1 Next
Prev 1of1 Next
На предыдущих фото можно видеть, что внутри ленты фундамента уже засыпан слой песка. Эта процедура является необходимой при дальнейшем изготовлении бетонных полов. Дело в том, что поверхность грунта всегда неоднородна и как бы вы её не выравнивали и не утрамбовывали, она со временем под давлением веса бетонной стяжки будет уплотняться, но процесс этот произойдет неравномерно. Таким образом, в каких-то точках бетонная плита будет перегружена, а где-то образуется провисание, что может привести к её разрушению.
Прежде чем насыпать песок выполняется удаление слоя плодородного грунта, который как раз наиболее мягкий, неоднородный и даст самую непредсказуемую усадку в дальнейшем. После его снятия насыпается 10-15 см песка, затем он проливается водой и хорошо утрамбовывается. Уплотнить песок намного легче, он лучше подходит для равномерного распределения по неровной поверхности и создаёт подходящую плотную основу для дальнейшей укладки бетонной стяжки.
На слой утрамбованного песка укладывается плотная гидроизоляция с нахлестом на ленту фундамента. Затем нужно сделать армирование, для которого оптимальным решением будет использование металлической сетки с размерами ячейки 20х20 мм и минимальным диаметром прутка 10 мм. Сетку следует поднять над уровнем гидробарьера, чтобы бетонный раствор затёк под неё и арматура впоследствии оказалась внутри плиты.
Prev 1of1 Next
Prev 1of1 Next
Бетонная стяжка должна иметь толщину в пределах 15-20 см. Это главная несущая плита будущего пола, потому предпочтительнее её изготавливать из заводского бетона, так как его прочность значительно превосходит самодельный бетонный раствор. Связано это в первую очередь с равномерным распределением составляющих бетона по всему объёму, что приводит к более однородной структуре будущей плиты.
Следующий этап укладки пола выполняется уже после установки стен и крыши. На бетонную плиту кладется слой гидроизоляции, на который укладывается та же металлическая армирующая сетка. На неё выкладываются плиты экструдированного пенополистирола толщиной 10 см. Далее устанавливаются направляющие маяки, по которым будет выполняться заливка и выравнивание бетонного раствора, его толщина составляет 7-10 см. При желании предварительно можно установить трубы тёплого пола, чтобы будущий бетонный пол в бане был всегда тёплым.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Конструкция бани
Все зависит от того, какой грунт используется под самим зданием. Если это материалы, которые без труда впитывают влагу, например: песок; то можно выстроить дом прямо на земле
Стоит уделить особое внимание месту, где вы планируете установить душевую, так как там воды будет сливаться в два раза больше, чем в самой парилке. Так же нужно позаботится о том, чтобы ваш пол мог быстро нагреваться и удерживать тепло как можно дольше
Это важно потому, что в бане самое главное — тепло. Если пол будет отражать холод от земли, то тепло не будет достаточно насыщенным
Особенно важно это в прохладные времена года, потому что в это время земля максимально охлаждается.
Некоторые обязательные пункты во время сооружения пола:
- Постройка дренажной ямы. Она необходима для того, чтобы время от времени откачивать накопившуюся слитую воду.
- Создание подушки на вашем грунте под первичную стяжку.
- Заливка, заполнение первого слоя покрытия вашего пола.
- Для сохранения теплоты нужно проложить специальный утеплитель и гидроизоляция пола.
- Формулировка второй по счету стяжки.
- Устанавливается стягивающий стол.
Дальше мы опишем все пункты по подробней, поэтому, если вам интересно, оставайтесь на этой статье.
Сооружение дренажной ямки
На самом деле, в самой парной воды будет не так много, как в душе, но, естественно, хоть и в малых количествах, но она будет присутствовать. Обычно, приёмник воды располагается в углу здания. Он выглядит как решётка в полу, но иногда, чтобы сэкономить, люди просто выкапывают яму. Если вы выкопали яму обязательно нужно обделать ее глиной или бетоном. Как вы уже поняли, по не сложной конструкции именно к этой части бани будет идти уклон, чтобы вся вода стекала именно туда.
Вывод воды может происходить множеством способов. Самый распространённый из них, который мы вам советуем, это — провести выход из самой ямы в центральную канализацию, с помощью канализационных труб. Чтобы неприятный и нежданный запах не проникал в баню через эту трубу, можно просто перекрыть доступ специализированным затвором. Но на этом отверстия и трубы не кончаются. Нашей яме потребуется не только труба, которая будет время от времени выводить воду, но и труба, выходящая на улицу, чтобы та, как бы проветривала нашу яму. Тем самым, избавляя ее от ненужного лишнего запаха и влаги.
Если ваша баня была установлена не на улице, а, допустим, в подвале вашего дома, что бывает достаточно редко, дренажной ямой является небольшое углубление на полу, воду из которого вы просто удаляете с помощью ведерка после использования бани.
На самом деле, чтобы дренажная яма не смотрелась слишком ужасно и не выбивалась из стиля бани, люди часто украшают ее камнями, или выполняют ее в качестве небольшого колодца, чтобы придать ей красоты.
Подушка под первичную стяжку
Этот этап проходит для того, чтобы как можно меньше тепла уходило в грунт. От уровня земли примерно на 50 см делается небольшое углубление, которое вы должны засыпать такими материалами как кирпич, различные большие камни. Нельзя использовать деревья, так как после засыпки из-за попадания влаги они могут просто на просто загнить. Засыпка происходит следующем образом: необходимо все это замазать прочной глиной, а поверх насыпать немного мелкого щебня и песочка «примерно около 15 см». После необходимо выровнять всю поверхность, тем самым подготовив его к первой заливки.
Технология заливки пола в бане для начинающих строителей
Самостоятельные работы по обустройству пола в бане в первом или втором варианте не так сложны, как кажется – достаточно иметь самые необходимые инструменты: молоток, болгарку, ножовку, дрель, уровень и рулетку. Найти емкость для замешивание раствора можно в любом хозяйстве.
Маяки для заливки пола с уклоном устанавливаются – это ребристый металлический профиль со сторонами 2 см и с шагом между профилями до 1 м. Уклон для стока воды делается не менее 2 см на 1 погонный метр. Параллельность и одинаковый уклон направляющих маяков проверяется водным или обычным уровнем. К полу профиля крепятся на алебастр или гипс – эти вещества быстро затвердевают, и ждать продолжения работ придется всего 15-20 минут.
Заливается бетонная стяжка с любого дальнего угла парной выливается ведрами раствор, разравнивается прави́лом, проверяется на уклон и ровность визуально и по маячкам. Выпуклости снимаются тем же прави́лом, во впадины добавляется раствор и снова разравнивается.
Заявленной 70% прочности раствор достигнет через 3-4 недели, но начинать ходить по полу и продолжать строительные работы без повреждения стяжки (сверления, долбления и т.д.) можно уже через 5-7 дней. Во время затвердевания и набора прочности пол увлажняется 2-3 раза в день в течение 3-4 дней подряд.
Кафель на пол со сливным отверстием по центру укладывать труднее, чем если бы отверстие находилось в углу помещения, и для этого нужен хотя бы минимальный опыт работы с плиткой, так как ее придется много резать болгаркой или плиткорезом, что представляет достаточно сложный процесс для начинающих домашних мастеров из-за высокой точности измерений.
Пол для любого времени года
Стяжка пола в бане под плитку – вид работ, направленный больше на эстетическую сторону. А вот когда планируется пользование баней в любое время года, или климатические условия отличаются суровыми зимами, рекомендуется устраивать пол, имеющий вентилируемое пространство.
Такой способ потребует несколько большего объема работ и дополнительного финансирования. Но он отличается максимальной тепловой защищенностью и способен прослужить долго. Если все работы проведены в соответствии с технологическими особенностями. Весь процесс от пола, заливаемого на грунтовую поверхность, отличается исключением из списка работ первых двух мероприятий. Не обустраивается дренажная яма, ее заменяет точка, в которой собирается вода, и водосточная система, отводящая воду за границу фундаментного основания. Отсутствует и подушка. На ее месте устраивается вентилируемое подпольное пространство.
Придется выполнить следующие рабочие этапы:
- Провести выравнивание грунтового основания.
- От поверхности земли на высоте двадцати сантиметров установить лаги.
- Они обшиваются досками.
- Используемые элементы из древесины полностью обрабатываются антисептическими составами.
- На черновой пол настилается пленка, выполняющая роль гидроизолятора.
Рабочий момент отличается некоторыми особенностями. Дело в том, что уровень грунта в бане и на улице должен быть одинаков. Подвальный участок проветривается через специальные отдушины, которые устраиваются в стенах фундамента. По ним циркулирует воздушный поток, удаляя влагу. Так достигается сухость лаг, продлевается срок их эксплуатации. Остальные работы нам известны. Чтобы получилась стяжка в бане с уклоном, заливать ее рекомендуется по маякам, изготовленным из брусков, набитых на нужном уровне. А если пол устраивали с выступающими лагами, то стяжка выводится по их кромке.
Основная схема слива
Достаточно сложное устройство полов позволяет избежать деструктивного влияния воды на напольное основание
Как сделать уклон пола для отвода воды из бани своими руками? Прежде чем приступать к процессу заливки полов со сливной системой, стоит ознакомиться с некоторыми техническими нюансами. По мнению многих специалистов, устройство напольного основания с гидротехническим аппаратом целесообразно исключительно в моечном отделении. Причин тому несколько:
- Заливка бетонных полов в парилке ведет к сильному пылеобразованию в момент повышенной сухости атмосферы;
- Бетонная поверхность имеет свойство сильно нагреваться, в отличие от древесины. Поэтому присутствие бетона в парильном отделении нельзя назвать уместным;
- Цементная стяжка обладает невысокой пластичностью, поэтому в процессе температурного расширения или сжатия она очень быстро растрескается.
Каким должно быть устройство основания, чтобы система отвода воды работала, как часы? Для того, чтобы оценить преимущества того или иного способа закладки гидротехнического аппарата, рассмотрим процесс сборки и отвода воды из банного помещения. Полы с уклоном в большинстве случаев «работают» по такой технологии:
- Уклон в основании позволяет собирать всю жидкость в одной точке помещения;
- В углу сборки воды монтируется трап, через который «отработанные» воды удаляются из помещения;
- От трапа жидкость по фоновой трубе попадает в канализационную систему или же щебеночный фильтр, который обустраивают под баней.
Чтобы сделать своими руками действительно качественную систему для отвода воды из бани, нужно учитывать немало моментов:
- тип фундамента;
- вид трапа;
- «сезонность» бани;
- тип пола (бетонный, деревянный).
Укладка плитки
В банях, санузлах и кухнях сейчас отказываются от привычной ранее кафельной плитки. Кафель имеет всего несколько видов цветов. Он заменяется керамогранитом. У керамогранита благодаря технологии полусухого прессования на поверхности могут быть сложные рисунки и практически любые цвета.
Керамогранитная плитка имеет большую площадь (длина стороны всегда больше, чем у кафеля). При укладке стяжка должна быть очень ровной, без пустот между плиткой и стяжкой. Только в этом случае пол будет надежным и долговечным. В связи с этим укладку лучше поручить мастеру. Профессиональная укладка плитки для бань и саун очень важна. Этому посвящена отдельная статья на нашем сайте.
Деревянные полы, протекающие
Общая схема создания пола в бане
Самые простые полы. В конструкции протекающих полов не предусмотрен утеплитель, поэтому они используются или на юге, или в теплый период года, на даче. Как таковой системы отвода воды в конструкции такого пола нет. Отработанная вода чаще всего сливается прямо на грунт. Но, если почвы глинистые, то придется устанавливать отвод воды. Для этого делаем резервуар, как описано в разделе, повествующем об устройстве бетонных полов. В баню выводить трубу не нужно. Конструкция полов не требует устройства специального сливного отверстия.
Если лаги укладываем на грунт, то выполняем следующие действия:
- обрабатываем лаги антисептиком;
- выравниваем площадку;
- засыпаем гравий;
- утрамбовываем площадку. На глинистых почвах обязательно нужно делать уклон в сторону резервуара;
устанавливаем столбики-опоры для лаг;
укладываем лаги. Шаг – 50 см;
- настилаем пол. Оставляем между досками, полом и стеной зазор. Зазор – до 3 мм. Через эти зазоры и будет стекать вода. Доски к лагам не крепим. Протекающие полы снимают с лаг и выносят на просушку после использования бани. Подушка под лаги и сами лаги должны быть уложены так, чтобы нижняя кромка пола была выше верхней кромки фундамента (цоколя).
Срок службы таких полов недолог. Прослужат они не более пяти лет.
Видео – Кладка столбиков для лаг
Существует и другой вариант устройства протекающих полов:
- после подготовки плодщадки по периметру фундамента устанавливают балки. Делают их из обработанного антисептиком бруса. Размер его может быть 100 х 100, 100 х 150, 150 х 150 мм;
- на эти балки крепят лаги;
- на лаги укладывают напольное покрытие.
Крепление лаг на опоры фундамента
Полы могут изготавливаться из древесины как хвойных, так и лиственных пород. Самой лучшей древесиной для изготовления полов считается лиственница. Но, к сожалению, в наше время найти лиственницу очень и очень сложно. Поэтому при устройстве полов используют сосну. Из лиственных пород чаще всего применяют липу. Дуб использовать не стоит. Он после намокания становится скользким.
Укладка доски протекающего пола
Доска для напольного покрытия используется обрезная, строганая. Толщина ее должна быть не менее 30 мм. Самая распространенная доска для устройства полов – это доска толщиной 50 мм.
Как залить полы
Отливка водонепроницаемой стяжки — основной этап строительства полов со сливом. После остается сделать только легкий деревянный настил или положить плитку. Пред тем, как залить стяжку в бане под слив, должна быть сделана опалубка.
Если обычные стяжки отливают из жидкого бетона (используется его текучесть для разравнивания лицевой поверхности), то для пола с воронкообразным углублением или уклоном это излишне. Раствор замешивается более густым. Допустимо применять различные легкие стяжки с пористым наполнителем, если производитель смеси это предусматривает.
Важно! Уделите внимание чистовой затирке наклонной стяжки. На гладкой поверхности не будет застаиваться вода. Этим вы застрахуетесь от появления неприятного запаха в бане.
Этим вы застрахуетесь от появления неприятного запаха в бане.
Уклон пола в бане для стока воды не стоит делать слишком большим. Это распространенная ошибка, которая приводит к ненужной потере высоты в помещении (увеличивает расстояние между числовым полом и водоотводящей стяжкой). Вполне достаточно уклона 1-5 градусов. Для измерения пользуйтесь двухметровой линейкой (правило для разравнивания стяжек) и шаблоном поверхности воронки.
Величины просчитываются заранее.
Например, для моечной 2х2 м углубление в центре пола составит около 7 см.
Толщина стяжки получится 14 сантиметров.
Не стоит в центре делать стяжку слишком тонкой, но если заложить арматурную сетку (например, штукатурную из толстой проволоки), то толщина бетона в самом тонком месте может быть и 3 см.
Бетонирование слива в бане этими способами подразумевает, что поверх бетона будет расположен деревянный настил.
Протекающий пол делается так же, как и обычный, только доски кладутся с небольшим зазором. Слишком большие зазоры делают пол неудобным и повышают затраты на отопление.
Информация. Для заливки водоупорной стяжки можно использовать готовые элементы опалубки заводского изготовления. Для пола используют щиты. Разравнивание лицевой поверхности с уклоном проводится виброрейкой и вручную.
Этап первый. Организация слива воды
Эти работы можно считать подготовительными, но без них нельзя начинать заливку пола. Мы выбрали самый сложный вариант – баня поставлена на ленточном фундаменте.
Шаг 1. Составьте план канализационного слива с учетом размещения парной, раздевалки и иных помещений. При этом тщательно продумайте место установки приемника воды, если таковой предусматривается делать. Приемник можно сделать из обыкновенной металлической или пластиковой бочки объемом примерно 100–200 л, по бокам и в днище емкости при помощи болгарки следует прорезать отверстия.
Септик из бочек своими рукам
Шаг 2. Выкопайте траншеи согласно составленной схеме. Соблюдайте уклон, перепад по высоте на погонном метре должен быть примерно 1–2 см. Нет надобности пользоваться специальными приборами, уклон можно проверять на глаз или с помощью обыкновенного уровня.
Траншея
Шаг 3. Подровняйте дно и уложите пластиковые трубы. Делать песчаную подсыпку не нужно, глубина траншей незначительная, канализация не будет испытывать большого давления. Если принимать уровень слива в парной за нулевую отметку, то максимальная глубина траншеи на выходе из бани шириной 6 м будет примерно 25–30 см. Не нужно бояться, что вода замерзнет в зимний период времени. Во-первых, она теплая. Во-вторых, наклон обеспечивает полный слив, трубы всегда пустые, замерзать нечему.
Контроль уклона трубы уровнем
Как пузырьковым уровнем контролировать наклон труб?
- Положите прибор на ровную площадку, возьмите линейку и приставьте ее к уровню на расстоянии 50 см от начала.
- Приподнимите прибор до тех пор, пока просвет между ним и плоскостью не будет равняться сантиметру.
- Визуально запомните положение пузырька на шкале или маркером сделайте метку. В дальнейшем при проверке наклона труб пользуйтесь сделанной меткой.
Шаг 4. Соберите вход слива и присоедините его к трубе. Для облегчения процесса сборки можно пользоваться мылом, мыльной водой или подсолнечным маслом. Смачивайте этими жидкостями резиновые уплотнители. Категорически запрещается использовать в этих целях автомобильное масло – резина в уплотнителях обыкновенная, автомобильное масло ее испортит, придется полностью менять.
Собранные элементы внутренней канализации
Уплотнители нужно смачивать маслом или мыльной водой
При необходимости делают отверстия в фундаментной ленте
Монтаж канализации
Труба уложена на подсыпку из щебня для создания уклона
Шаг 5. Проверьте работоспособность и исправность слива. Для этого наберите воду в литровую банку, такую же по объему пустую емкость поставьте у выхода канализационной трубы. Налейте воду в приемник и посмотрите, сколько ее вылилось на выходе из канализации. Если объем намного меньше залитого, то это значит, что труба уложена с перепадами по высоте, вода задерживается в неровных участках.
Все в норме – засыпайте траншею, через каждые 10 см высоты грунта тщательно трамбуйте. Для трамбовки можно пользоваться любыми удобными подручными средствами.
Трамбовка ручная
Желательно перед уплотнением немного смачивать землю. Имейте в виду, что проседание грунта под слоем бетона может вызывать большие проблемы. После монтажа слива можно продолжать дальнейшие строительные работы.
Этап третий. Финишная отделка бетонного пола
Как мы уже упоминали, слив должен располагаться в самой низшей точке пола. Его допускается устанавливать не только в центре помещения, но и у одной из стен. Решение должно приниматься с учетом размещения полок для парилки или душевой, особенностей строения и т. д.
Схема расположения трапа для слива воды в полу
Встречаются рекомендации некоторых строителей делать пол в бане с подогревом. Конечно, можно к ним прислушаться, но мы не рекомендуем это делать. Почему? Во-первых, пол в бане и так теплый, он в принципе не может быть холодным. Во-вторых, полы с электрическим подогревом требуют специальной проводки, общая мощность установки превышает 5–7 кВт. Для помещений с повышенной влажностью существуют очень жесткие требования ПУЭ по технике безопасности, выполнить их в полном объеме сложно и дорого. В-третьих, если вы опасаетесь, что ноги будут мерзнуть, то намного проще сделать деревянные решетки. Поставить их не только в бане, но и предбаннике и иных помещениях. Обойдется очень дешево, мыться станет комфортно.
Деревянная решетка на пол
Чертеж деревянной решетки для бани
Имейте в виду, что чем больше размеры плитки, тем труднее ее класть под уклоном. Все углы располагаются в различных плоскостях, сделать стыки плавными не удастся. Оптимальный вариант – использовать мозаичную плитку. Этот материал дает возможность делать любые повороты и наклоны, большое количество небольших пластин исправляют незначительные погрешности.
Как укладывать керамическую плитку с равномерным уклоном?
Шаг 1. Возьмите четыре плитки, положите их углами на слив и обозначьте на них диаметр отверстия. Болгаркой с алмазным диском аккуратно вырежьте отверстия.
Шаг 2. Все плитки у слива должны иметь уклон в две стороны. Мы уже упоминали, что нет надобности делать большой угол, достаточно нескольких миллиметров. Небольшие уклоны можно делать при помощи клея, для больших придется вначале заниматься стяжкой или пользоваться для приклеивания цементно-песчаным раствором.
Шаг 3. Накидайте материал под поверхность первой плитки, положите ее на место и руками постепенно утапливайте с таким расчетом, чтобы место слива было самым низким. Сразу контролируйте величину наклона. Таким же образом положите оставшиеся плитки у слива, следите, чтобы все они имели уклон в сторону отверстия.
Проверка ровности пола
Нанесение раствора
Выравнивание раствора
Шаг 4. Заканчивайте первый ряд, при этом следует контролировать только одну плоскость между смежными плитками. Это намного легче, чем выставлять одновременно две плоскости.
Нанесение раствора на плитку
Процесс укладки плитки
Шаг 5. Положение плиток второго ряда нужно контролировать по двум параметрам. Кромки должны располагаться в одной плоскости с первым рядом и быть параллельными между собой.
Вначале рекомендуется выложить четыре кафеля по периметру слива, дать время для застывания клея. Дело в том, что эти плитки в дальнейшем будут использоваться в качестве шаблона, категорически не допускаются какие-либо смещения. По первым плиткам постоянно контролируется положение остальных, нагрузка на них во время производства работ самая большая.
Подрезка плитки
Проверка уклона
Шаг 6. Дальше работы рекомендуется продолжать параллельными рядами. Если у вас есть опасения в своей квалификации, то можете увеличивать площадь квадратного участка за счет поочередного выкладывания плитки с каждой стороны квадрата. Такой алгоритм требует намного больше времени, но позволяет вовремя исправлять допущенные ошибки. Новичкам желательно предварительно сделать сухую раскладку плитки, а вместо клея применять подставки различной толщины.
Разметка плитки
Процесс укладки плитки около трапа
Уложена плитка около трапа
Укладка контролируется уровнем
Трап в углу, укладка плитки завершена
Чем больше площадь пола, тем больше длина должна быть у уровня. Инструмент должен одновременно контролировать положение не менее трех плиток, только так удастся избежать изломов. Швы заделываются после полного застывания клея, с их помощью можно немного сгладить острые стыки плиток.
Затирка для плитки
На этом работы по заливке бетонного пола в бане закончены, можно приступать к отделке внутренних поверхностей помещения.
Описание дощатых полов
Дощатый пол – фото
Дерево – это особый материал, который обладает не только рядом технологических преимуществ, но и одним существенным недостатком. Оно не статично, поэтому даже по окончании монтажных работ «ведет» себя по своим, свойственным лишь ему законам. Перепады температуры и влажности приводят к тому, что пиломатериалы усаживаются, увеличиваются/уменьшаются в объеме, растягиваются либо сокращаются. К слову, именно по этой причине после строительства сруба чистовая отделка проводится где-то через 2 года.
Особенности монтажа деревянного пола
Но даже после двухлетнего периода усадки деревянные конструкции по-прежнему двигаются, пусть уже и не столь интенсивно. К примеру, деревянный пол с подпольным обогревом двигается после каждого включения отопительной системы.
График показывает направление изменения размеров пола от влажности (RH)
Видео – Бетонные полы в деревянном доме
В отличие от древесины, монолитное бетонное основание лишь немного меняет свои геометрические параметры при гидратации, а после полного застывания оно вообще почти не двигается.

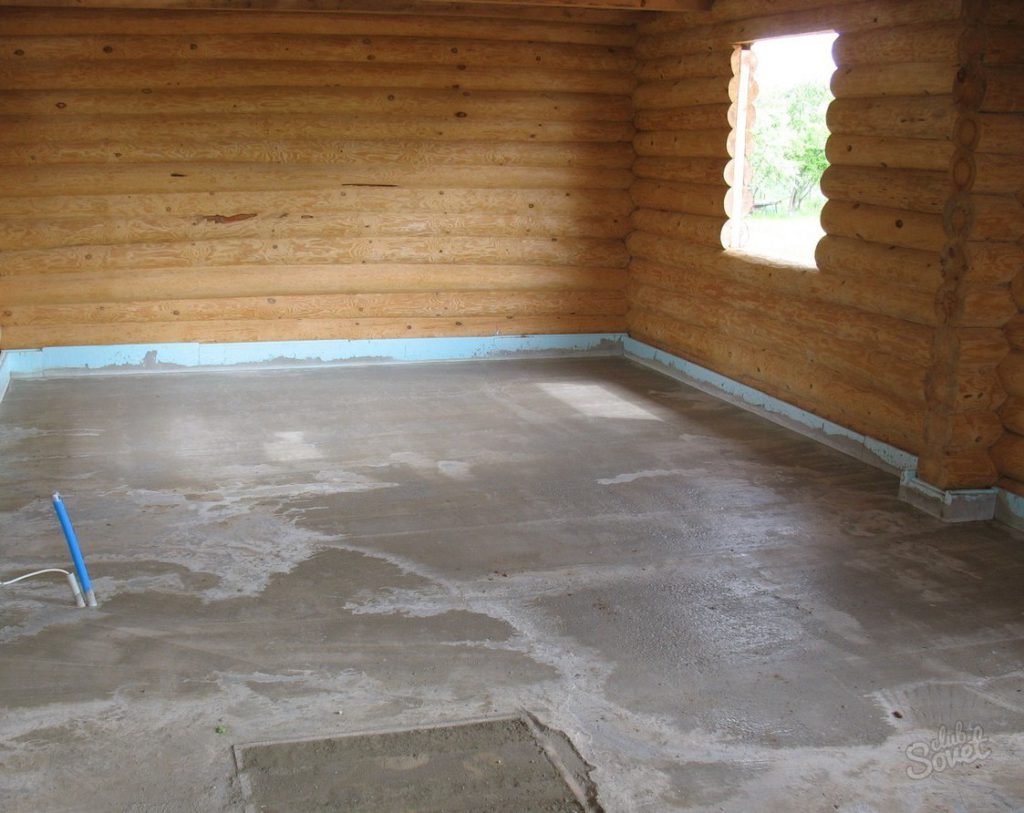

Бетонный пол в бане
И если бы это основание было бы плотно связано с нестабильной деревянной поверхностью, то малейшие движения последней привели бы к образованию трещин на поверхности бетона.
Одна из причин появления трещин – несоблюдение технологии заливки бетона на деревянное основание
Но технология выравнивания, описанная здесь, предназначается для того, чтобы оба элемента не могли навредить друг другу, а ее (технологии) отличительная черта заключается в том, что в ходе заливки основание не связывается со стенами.
Схема – пример обустройства стяжки на деревянном полу
