Как сделать канализацию в бане своими руками

Устройство канализации больших размеров

Для бань с большим количеством посетителей обычная дренажная канализация для бане своими руками, к сожалению, не подойдет. Для их нормального функционирования следует организовать более сложную систему отвода сточных вод.

Устройство и схема канализации:

  1. Приблизительно в полуметре от бани выройте яму глубиной около 150 см. Под ее основанием необходимо выкопать траншею, вывести ее наружу и провести к дренажному колодцу, который нужно соорудить в 2,5-3 метрах от бани. Глубина колодца должна составлять около 2-х метров.
  2. Колодец и траншею нужно покрыть толстым слоем глины, придавая траншее форму лотка. Глина должна быть тщательно выровнена. Укладывать ее нужно с небольшим наклоном по направлению к водостоку.

Канализация в бане своими руками должна предусматривать оснащение бетонными, керамическими или чугунными трубами. Стальные трубы или деревянные короба для нее вряд ли подойдут, поскольку обладают небольшой долговечностью из-за коррозии и гнитья, и соответственно быстро выходят из строя.

Отвод и очистка

Если баня планируется из расчета большого количества посетителей, то дренажный тип канализационной системы не подойдет для нее. В идеале стоки лучше отводить в центральную канализацию, когда такой возможности нет, придется позаботиться об установке системы очистки стоков.

В качестве очистного сооружения можно использовать септик, правила и способ его установки практически идентичны дренажному колодцу. Напомним вкратце санитарные нормы:

  • дренажные, накопительные и очистные сооружения нельзя устанавливать на расстоянии ближе 30м к местам, где осуществляется забор питьевой воды;
  • автономное очистное сооружение должно находиться не ближе 5м от границы участка и 3м от дома;
  • расстояние до открытого водоема или речки не должно быть менее 50м.

Основные особенности современной канализации в бане

Баня в современном понимании – это уже не просто постройка с предбанником, печкой и отдельным помещением, где человек может мыться и париться. Сегодня она представляет собой объект многоцелевого назначения. В современной бане устанавливают разное сантехническое оборудование.

Так, сегодня в парной обязательно присутствует сливной трап. Через него вода удаляется с пола. Сначала она поступает в сифон-гидрозатвор, а потом в канализационный трубопровод. При этом в сливном отверстии имеется сетка для предотвращения проникновения мусора в систему.

В современной бане также присутствует отдельное душевое помещение. Здесь тоже выполняется монтаж сливного трапа. В постройке ещё нередко устраивают чаепитие, перед которым большинство людей моют руки. Поэтому комната отдыха оснащается раковиной. Из неё слив воды тоже осуществляется через сифон и канализационные трубопроводы.

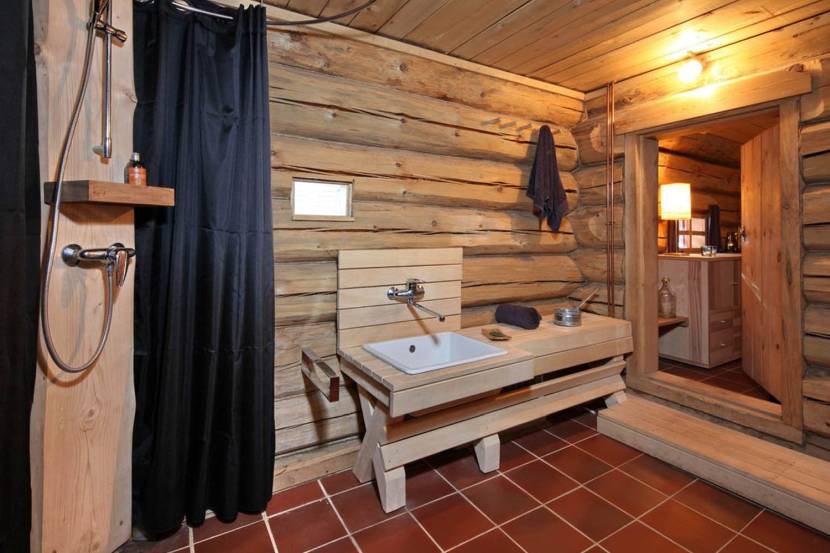

Душ и раковина в банеИсточник bitrix-cdn.ru

Комфортная современная баня – отличное место для неторопливого общения с родственниками и друзьями после водных процедур или даже перед ними. Из-за длительного времяпрепровождения в постройке её оснащают туалетом. Для него тоже выполняют монтаж системы отвода стоков. Принцип её создания такой же, как и в жилом частном доме. Кроме того, в современной бане даже устраивают прачечную.

Сейчас при прокладке канализации используют полиэтиленовые трубы. Они отличаются стойкостью к коррозии, хорошей эластичностью, небольшим весом. Современные трубы позволяют легко и быстро собрать систему нужной конфигурации.

Во время прокладки канализационной сети внутри постройки в основном используют трубы диаметром 50 и 110 мм. Дополнительно применяют муфты, эксцентрические переходы, крестовины, тройники, отводы 45° и 87°.

Эти же элементы, включая трубы, используют при устройстве наружной канализации. При этом их диаметр составляет только 110 мм. На улице канализационные трубопроводы прокладывают ниже точки промерзания почвы. Их обязательно укладывают на дренажный слой. Поэтому монтаж трубопроводов выполняют на 300-400 мм ниже уровня промерзания грунта.


На улице канализация прокладывается в земле ниже точки её промерзанияИсточник vsevoda.ru

При устройстве канализационной сети учитывают климат местности. Поэтому во многих регионах приходится рыть глубокие траншеи. Для уменьшения земляных работ часто используют греющий кабель для канализационных труб. Он включается автоматически, когда температура понижается до критических значений.

При использовании греющего кабеля обычно траншею создают глубиной 500 мм. Дополнительно трубопроводы утепляют. Для этого применяют пористые теплоизоляторы.

Длина наружного канализационного трубопровода зависит от месторасположения бани на участке. Стоки из постройки часто отводятся в септик с колодцем фильтрации или простую выгребную яму. При наличии возможности система также может подключаться к централизованной канализации.


Канализация для бани с септиком и колодцем фильтрацииИсточник kanalizaciyaseptik.ru

Высокий уровень грунтовых вод – это ещё одна причина, которая не позволяет построить фильтрующий колодец. Ведь во время их подъёма обязательно произойдёт смешивание с нечистотами. Выход в этой ситуации – устройство фильтрационных полей. Выполняют также монтаж накопительного септика или герметичной выгребной ямы.

Обустройство приямка

Использование полиэтиленовых канализационных труб позволяет подключить санузел к общей системе в случае его минимальной эксплуатации.

Канализация в бане, расположенная на участке, где грунт плохо пропускает воду должна быть с приямком. В него собираются стоковые воды и впоследствии удаляются оттуда. Приямок изготавливается из водонепроницаемых материалов. Из него стоки транспортируются по наклонной трубе за границы участка.

Перед тем как оборудовать приямок, необходимо предусмотреть устройство водяного затвора – в результате плохие запахи не смогут проникнуть в баню. Делается это следующим образом:

  • вход трубы, сливающей в приямок сточные воды, необходимо установить на высоте 10-12 см над дном;
  • не закрепляя снизу, под трубой установить пластину;
  • от дна приямка и до пластины оставить небольшое расстояние равное 5-6 см.

Для выхода сточных вод хорошо подходят прочные полиэтиленовые трубы. В данной ситуации возможно подключение санузла к общей системе, но только при условии минимального его использования.

Причины срыва гидрозатвора

Иногда возможен срыв канализационного затвора, что происходит по ряду причин:

  • Гидроудары в системе канализации, в результате чего происходит утечка водяной пробки. Водоотводная труба становится доступной для проникновения неприятных запахов.
  • Вакуумная пробка в трубах из-за большого потока воды, которая попадает в канализацию из водосборника, что приводит к перекрытию трубы.

Важно понимать, что качественное техническое обслуживание способно обеспечить бесперебойную работу банной канализации. Трапы для бани являются надежной защитой от проникновения зловонных запахов и газов из водоотводных труб в помещение

Подобные устройства можно приобрести в готовом виде или соорудить собственноручно. По эксплуатационным характеристикам самодельные конструкции затворов абсолютно не уступают заводским аналогам

Трапы для бани являются надежной защитой от проникновения зловонных запахов и газов из водоотводных труб в помещение. Подобные устройства можно приобрести в готовом виде или соорудить собственноручно. По эксплуатационным характеристикам самодельные конструкции затворов абсолютно не уступают заводским аналогам.

Любое капитальное строение – дом, дача или баня – требует надежной канализационной системы. Проведенная канализация в бане обеспечит безопасный вывод и очистку жидких отходов.

Только при соблюдении технологических норм во время сооружения водоотводной системы домовладелец сможет качественно выполнить работу и в дальнейшем наслаждаться оздоровительными водными процедурами в бане.

Установка канализационного приямка

На участках с грунтами, которые медленно пропускают воду, рекомендуется обустраивать системы с канализационным приямком. Он изготавливается из водонепроницаемых материалов, поэтому эффективно отводит жидкие отходы через канализационную трубу за пределы участка.

Стойкий неприятный запах – это основная проблема, с которой можно столкнуться при использовании канализационного приямка. Лучший способ борьбы с запахами – обустройство гидравлического затвора из бетона или металла, которое требует соблюдения некоторых правил:

  • Входное отверстие в приямок канализационной трубы устраивается на высоте до 12 см от уровня дна.
  • Под сточной трубой монтируется пластина без дополнительной фиксации снизу.
  • От днища приямка до установленной пластины выдерживается технологический зазор в 6 см. Этого достаточно, чтобы сделать правильный гидрозатвор.

Затвор заполняется жидкостью, чтобы предотвратить проникновение неприятных запахов из труб в помещение.

При выборе подходящей конструкции водоотвода рекомендуется учитывать следующие параметры:

  • тип почвы на земельном участке;
  • уровень промерзания почвы в холодное время года;
  • габариты бани, интенсивность ее использования;
  • наличие действующего водоотвода на участке;
  • возможность подсоединения к центральной канализации.

На песчаниках лучше обустраивать водоотвод с дренажным колодцем. Для глинистых и суглинистых почв подойдет устройство с приямком и септиком.

Выбор материалов и подходящие инструменты

Более всего для канализации подходят пластиковые и чугунные трубы диаметром от 50 мм.

Вместе с вопросом, как сделать канализацию в бане, возникает потребность разобраться и в материалах, которые лучше использовать для данного процесса.

  1. Трубы. Желательно не использовать деревянные короба и трубы из стали, так как данные материалы способны быстро прийти в негодность, подвергнуться гниению и коррозии. Лучше всего использовать пластиковые или чугунные трубы. Минимальный диаметр канализационной трубы должен быть равен 50 мм. Если же предусмотрено присоединение какого-либо дополнительного оборудования – 100 мм.
  2. Водяной затвор. Он может быть выполнен в виде специального трапа из нержавейки.
  3. Дренаж. В качестве него используется щебень, керамзит, песок и гравий.
  4. Глина.

Чтобы понадобится соответствующий инструмент для земляных работ:

  • штыковая и совковая лопата;
  • кирка;
  • ручная трамбовка.

Выбор типа канализации

Вид и устройство канализации в бане может быть различным. Чтобы выбрать подходящую конструкцию, нужно учитывать следующее:

  • тип грунта;
  • глубину его промерзания зимой;
  • частоту использования и размеры бани;
  • наличие имеющейся на участке канализации;
  • возможность подключения к центральной канализационной системе.

На песчаных грунтах, хорошо впитывающих воду, лучше оборудовать сточный колодец, в который будет насыпан дренаж. На глинистых – организовать приямок, из которого необходимо будет периодически удалять нечистоты. Расчетная схема канализационной системы бани должна быть составлена с учетом глубины промерзания грунта, чтобы при значительном понижении температуры сточная вода не замерзла. Решить данную проблему поможет устройство септика, который несложно сделать самостоятельно, например, используя полиэтиленовые бочки.

Установка смотровых колодцев

Задача таких колодцев – обеспечить доступ к трубе в местах возможного ее засорения (поворот, разветвление).


Пример размещения колодца смотрового типа

Для канализационной системы для бани нет смысла делать смотровые колодцы большого диаметра. Как показывает практика, вполне достаточно одного метра. Ограничений по материалам нет, единственное требование к ним – обеспечение гидроизоляции.

Можно купить готовые пластиковые конструкции, цена на них относительно невысокая, а широкий ассортимент подобной продукции позволяет подобрать конструкцию практически под любую конфигурацию канализационной системы.

Колодец необходимо обеспечить надежной термоизоляцией, чтобы труба не замерзла зимой. Установка смотровых колодцев производится по тому же принципу, как дренажных колодцев и септиков.

В статье мы рассмотрели основные моменты, на которые следует обращать внимание, когда обустраивается канализация в бане, как видите устройство данной системы не представляет сложностей. Тем, кто владеет небольшими строительными навыками и имеет свободное время, не составит труда как подвести канализацию, так и обеспечить водоснабжение бани

Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет.

Монтаж внешней канализации – выбираем место для септика

Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.

Прежде всего, имеет значение характер грунтов под септиком – глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.

Смотреть видео

Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.

Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.

Устройство локального очистного сооружения

Основными узлами такого устройства являются следующие составляющие:

Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.

В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.

Содержание  частично очищается, поскольку часть содержимого в виде твердых фракций.

В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.

  • Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
  • В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.

Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.

Подготовка траншеи и укладка труб

Как провести трубы наружной канализации своими руками?

Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи

Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка

Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.

Обустройство приямка

В том случае, если грунт на участке обладает слабыми дренажными свойствами, потребуется сделать приямок, в котором стоки будут накапливаться, пока не достигнут заданного уровня, после чего они будут отводиться. Пример конструкции приямка показан на рисунке.


Упрощенный чертеж приямка

Заметим, что отводящая труба должна быть положена под уклоном в сторону направления движения стоков.

Для изготовления приямка допускается использовать любой материал, обладающий гидроизолирующими свойствами, например, можно сделать резервуар из покрышек, соответствующего размера.

Чтобы не допустить проникновение в баню неприятных запахов из системы отвода воды, на нее необходимо установить гидрозатвор, принцип его действия наглядно демонстрирует нижний рисунок.


На рисунке показано, как устроена работа водяного затвора

Монтаж – этапы и особенности

В данном разделе мы на основе изученных видео, фото и литературу создали пошаговое руководство к выполнению схемы установки. Итак, канализация для бани своими руками в основном выполняется в виде двухкамерного септика, поэтому мы и рассмотрим монтаж данного аппарата.

Для того чтоб начать строительные работы, нам нужно знать понятие таких величин, как глубина и количество материалов. Если для вас не составит труда выполнить заливку бетоном, то вы можете обойтись без услуг специалистов. Стоит отметить, что монтаж устройства в целом займет 4 дня, если работа будет производиться четырьмя людьми.

Подготовка котлована

Проводить земляные работы можно специализированной техникой или же вручную. Второму варианту лучше всего отдавать предпочтенье в том случае, если в почве имеются камни или это песчаный тип. Эскалатор желательно использовать во всех остальных случаях. Глубина установки должна зависеть от залегания трубы, по которой слив транспортируется от одной до следующей точки.

Канализация в бане своими руками должна располагаться ниже уровня промерзания грунта. Стоит отметить, что такая глубина минимально должна быть на метр ниже. Расстояние от трубы к септику составляет 80-120 см, что означает минимальную глубину 2,5 метров.

На габариты котлована влияет сток воды, который будет стекать в конструкцию. Стоит отметить, что на данный показатель имеет воздействие частота пользования баней. После окончания данного этапа, выравниваем и бетонируем дно.

Монтаж опалубки

Чтоб возвести опалубку, совсем нет необходимости приобретать новые материалы, так как достаточно будет использовать старые доски. Для этого, их нужно сбить в щитки, которые потом аккуратненько погружаются в котлован. Система утилизации воды может повысить уровень прочности за счет добавления в конструкцию армированной сетки. Для выполнения сетки нужно выбирать сечение проволоки 10-15 см.

Арматурная сетка крепится к опалубке для заливания бетоном. Если особенности схемы укладки предусматривают отсутствие дна, то выполнение армирования является обязательной составляющей процесса. Закрепить опалубку можно при помощи кольев, которые помещаются в яму.

Заливка опалубки

Для создания идеального раствора необходимо смешивание 1 части цемента и двух порций песка или гравия. Процесс бетонирования лучше производить одновременно, но, если такой возможности нет, то заливку можно делать послойно. Чтоб в будущем сток воды не мог просачиваться в почву, нужно утрамбовывать раствор, чтоб он имел плотную консистенцию. Перед началом работ необходима установка дренажной  и входящей трубы, которые будут транспортировать сток по конструкции.

Монтаж перекрытия

Схема монтажа данной конструкции предусматривает использование готовой плиты или создания ее своими руками из бетона. Стоит заметить, что толщина бетонной крышки должна выдержать двух взрослых человек. Также, автономная канализация должна иметь люк, который обеспечит доступ к механизму. Его можно сделать из любого подручного материала, но можно и купить в специальном магазине.

После полной готовности перекрытия приступает к установке колодца фильтрации, который размещается на дистанции 2 метра от септика. Стоит заметить, что труба из отстойника должна укладываться под наклоном в 1,5 метров. Данное требование создаст самотек воды. По окончании этих процессов можно смело приступать к эксплуатации канализации.

Как соорудить дренажную канализацию

Рис. 2. Устройство траншеи сточных вод канализации

В бане маленького размера, которая способна принимать небольшое количество посетителей, можно сделать дренажную канализацию. Последовательность действий будет следующей:

  1. Поблизости с баней понадобится расположить колодец. Глубину следует выбирать исходя из уровня промерзания почвы. Если в зимний период почва промерзает до 70 см, то надо выкопать яму глубиной минимум 1,5 м.
  2. На дно нужно уложить слой глины толщиной максимум 10 см. Далее обложите глиной почву вокруг основания бани, после чего разровняйте ее. Придайте яме вид желоба и сделайте маленький уклон в сторону водостока.
  3. Поверх подушки из глины надо насыпать керамзит и щебень. Другой вариант — подушка из песка и гравия. Толщина слоя минимум 50 см. С помощью данных материалов можно выполнить дренаж.
  4. После этого понадобится насыпать грунт и тщательно утрамбовать.
  5. На следующем этапе выполняется утепление сточной трубки, которая отходит от здания. Это нужно сделать для того, чтобы исключить промерзание трубки в зимний период времени.

Схема обыкновенной канализации в бане изображена на рис. 1.

Время от времени понадобится прочищать канализацию, так как песок пропускает жидкость и засоряется известью.

На песчаной почве колодец можно заменить специальной подушкой в виде глубиной 1 м, шириной 30 см и длиной не более 1 м. На дно понадобится насыпать щебень на высоту примерно 20 см. Сверху траншею надо укрыть почвой. Сточные воды по трубке будут выводиться на данную подушку. Подобный элемент в разрезе можно увидеть на рис. 2.

Создание септика

Если в бане предусмотрен санузел – сточные воды должны будут направляться в септик. Для его установки понадобится:

  • вырыть котлован;
  • забетонировать его;
  • в котловане установить две емкости септика (можно взять пластиковые бочки, одна из которых должна быть перфорированной);
  • обе емкости соединить пластиковой трубой;
  • к одной из бочек подвести канализационную трубу, по которой будут поступать стоки;
  • оборудовать перекрытие септика, после чего закрыть его крышкой.

https://youtube.com/watch?v=lOITx1BamJg

Принцип работы септика заключается в том, что поступившие в первую емкость стоки разлагаются благодаря анаэробным бактериям, после чего отправляются в грунт из другой емкости, где, проходя через дренаж, получают дополнительную очистку. Если объем септика будет достаточно большим – отпадет необходимости вывозить сточные воды. Оборудованная канализация в бане своими руками с наличием септика – наиболее оптимальный вариант по соотношению цены и качества.

Как устроена и работает канализация

Устройство канализации в бане представлено многофункциональной системой, состоящей из нескольких рабочих отсеков, принцип действия которой заключается в следующем:

  • Отвод стоков в первую камеру, где они предварительно очищаются бактериями анаэробного типа. Результат очистки – осадочная масса и жидкость, которая поступает во вторую камеру.
  • Если септик не оснащен основанием, тогда стоки выводятся в грунт через донный щебеночно-гравийный фильтр. В конструкции с бетонным основанием вывод стоков осуществляется через канализационные трубы.

Очистка жидкости бактериями способствует образованию углекислого газа, который удаляется из септика при помощи вентиляционной системы.

Система канализации в бане обеспечивает безопасную утилизацию стоков, поэтому может быть реализована дренажом или приямком.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

  • Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
  • Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
  • Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

  • Простую уборку помещения;
  • Отсутствие луж и остатков воды на поверхности на деревянных половицах;
  • Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола.

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Прокладка дренажной канализационной системы

Подобная система водостока больше подойдет для малогабаритных парных, рассчитанных на небольшое количество посетителей. Канализация в бане на основе дренажа обустраивается следующим образом:

  1. Рядом с парной устанавливается дренажный колодец на глубину ниже уровня промерзания почвы (до 150 см).
  2. На дно подготовленного котлована насыпается глиняный слой (не более 11 см), чтобы предотвратить просачивание стоков в землю.
  3. Глина засыпается составом из керамзита, щебня, гравия и песка толщиной до 50 см. Сыпучие материалы используются для обустройства дренажной подушки.
  4. Поверх дренажа насыпается слой грунта, тщательно трамбуется.
  5. Колодец для дренажа обустраивается специальным желобом, который используется для отвода стоков в земляные траншеи.
  6. Канализационная труба, проложенная от бани к дренажному колодцу, утепляется. Это предотвратит ее возможное промерзание в зимний период.

Если дренажная канализация прокладывается на песчанике, сточный колодец можно заменить дренажной траншеей глубиной до 110 см, шириной до 35 см. Верхняя часть траншеи защищается щебеночным слоем толщиной в 25 см. Это способствует тому, что стоки будут выводиться в дренажное основание.

Какими нормативами следует руководствоваться

Основным документом, регулирующим порядок строительства дачных или частных построек, является СНиП 30-02-97ю. В нем определены:

  • нормы и условия постройки объектов;
  • приведены все допуски, расстояния, зазоры;
  • указаны нормативы укладки коммуникаций.

Многие владельцы дач или загородных домов пренебрегают этими документами. Однако, любая инспекция быстро обнаружит нарушения или расхождения с действующими нормативами. Перед тем, как сделать канализацию в бане своими руками, надо изучить СНиП и учесть все актуальные требования. Это поможет исключить возможные споры, предписания и штрафы от сотрудников контролирующих организаций.

Важно также учитывать расстояния до построек, находящихся на соседних участках. Иначе неминуемы разногласия с соседями, которых лучше избежать заранее

Устройство дренажной канализации

Дренажная канализация для бани своими руками делается поэтапно.

Схема водосточно-дренажной системы.

Рядом с баней устраивается , глубина которого зависит от промерзания грунта. Обычно выкапывается яма не менее 1,5 м.
На дно укладывается слой глины не более 10 см толщиной. Также ею необходимо обложить землю возле фундамента бани и траншею, по которой будут стекать нечистоты. Глину нужно хорошо разровнять вдоль траншеи и придать ей вид желоба

Еще важно предусмотреть равномерный и небольшой уклон в сторону стекания воды.
Сверху на глиняную подушку нужно насыпать дренаж, для этого используется щебень, керамзит или гравий с песком. Слой должен получиться не менее 0,5 метра.
Далее, на дренаж насыпается земля и хорошо утрамбовывается.
Затем необходимо утеплить сточную трубу, которая отходит от бани, чтобы избежать ее промерзания зимой.

На грунте из песка можно соорудить дренаж в виде горизонтальной подушки, которая представляет собой траншею 1 м глубиной и длиной, а ширину имеет – 30 см. Ее дно покрывается щебнем на высоту 20 см и сверху его засыпают землей. Стоки по трубе выливаются непосредственно на такую подушку.

Обустройство дренажной канализационной системы

Этот процесс включает в себя несколько этапов:

необходимо выкопать колодец дренажного типа, размером 1х1 метр, как правило, этого достаточно. Если баня планируется с расчетом на много посетителей, то понадобится колодец большего объема.

Глубина ямы зависит от уровня промерзания грунта, характерного для данного типа местности. Например, если почва промерзает на 50-60 сантиметров, то яму необходимо делать глубиной как минимум полтора метра;

  • на дно и станки траншеи, а также ямы, наносится раствор из глины, чтобы образовалось покрытие около 10см в толщину. При этом необходимо сделать уклон по направлению к колодцу;
  • в самом колодце делается фильтрующая подушка из песка, щебня, гравия или другого материала, обладающего дренажными свойствами. Толщина такой «подушки» должна быть не менее полуметра, при этом верхняя ее часть должна подниматься над уровнем промерзания почвы;
  • сверху устанавливается перекрытие (с люком для профилактической чистки), которое засыпается грунтом.

Необходимо обратить внимание на такой важный момент : трубы, по которым поступают стоки, как и водопровод, требуют утепления. В противном случае в холодное время года возрастает риск замерзания труб

Если вода замерзнет в трубе, то система отвода перестанет функционировать. Если участок располагается в теплом регионе, то теплоизоляцией можно не заниматься.

Видео по теме:

Тем, у кого участок стоит на песчаном грунте, можно ограничиться обустройством горизонтальной подушки дренажного типа. Устраивается она следующим образом:

  • роется траншея размерами: глубина -1 м, ширина – 0,3 м, длина -1 м;
  • в траншее создается дренажная подушка толщиной 20 см;
  • подводится сточная труба (непосредственно к подушке), после чего сверху засыпается грунт.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

20 − 9 =

Adblock
detector
